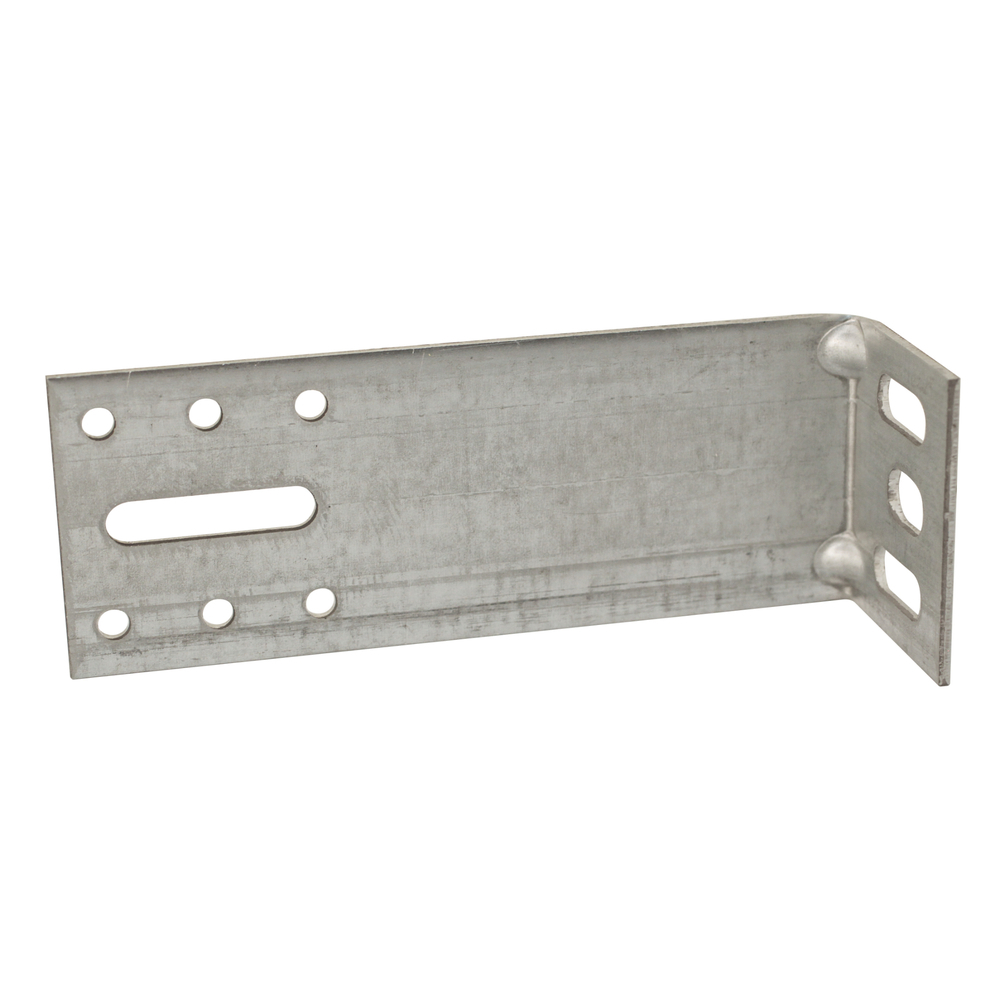

équerre de bardage - 60mm - SCELL-IT - EKER060
Référence : S344EKER060
Découvrez équerre de bardage - 60mm - SCELL-IT - EKER060 disponible à l'achat
- Produit conforme aux normes CSTB, assurant qualité et sécurité.
- Fixation polyvalente avec plusieurs options d'ancrage.
- Réglage de l'ossature primaire facilité par un trou oblong.
- Design robuste avec plusieurs points de fixation pour solidité.
- Adapté pour des structures nécessitant précision et fiabilité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’équerre de bardage SCELL-IT EKER060 est fabriquée en acier galvanisé DX51D+Z350 d’une épaisseur de 2,5 mm.
Elle bénéficie d’une galvanisation à chaud avec un dépôt de zinc de 350 g/m² sur les deux faces, assurant une protection anti-corrosion optimale adaptée aux atmosphères extérieures protégées et ventilées.
Ce produit est conforme aux cahiers 3316 et 3194 du CSTB, attesté par le rapport d’essai n°CLC 15-26057061, garantissant qualité, sécurité et performances adaptées aux exigences normatives.
L’équerre est destinée à la fixation d’ossatures primaires pour bardage rapporté, aussi bien sur ossature bois que métal.
La mise en œuvre standard recommande un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m en partie courante, réduit à 90 cm en rive de bâtiment.
La fixation de l’équerre au mur porteur béton s’effectue via deux trous oblongs horizontaux Ø9x25 mm permettant une fixation à droite ou à gauche de l’ossature par goujon d’ancrage Ø8 mm.
Un trou oblong central Ø10,5x18 mm permet la fixation par cheville nylon Ø10 ou goujon Ø8 mm.
Sur l’aile principale, un trou oblong Ø8,5x40 mm facilite le réglage de l’ossature primaire, complété par six trous d’encadrement Ø6 mm pour le passage des fixations de blocage, assurant une fixation robuste et anti-rotation des chevrons.
La mise en œuvre s’effectue en plusieurs étapes :
- pose des équerres métalliques sur le matériau support avec fixation par cheville métallique Ø8 ou cheville plastique Ø10 ;
- application de l’isolant thermique en une ou deux couches, fixé par chevilles à rosace ;
- pose de l’ossature primaire (chevrons bois) fixée sur l’équerre avec un tirefond Ø7 mm et deux vis Ø5 mm assurant la stabilité et l’anti-rotation ;
- mise en place éventuelle d’un pare-pluie respectant une lame d’air ventilée.
Les dimensions de l’équerre EKER060 sont standardisées avec une longueur de 60 mm.
La gamme complète propose 25 longueurs disponibles de 40 mm à 350 mm.
Les résistances admissibles aux charges verticales (poids du bardage) sont de 30 daN sous 1 mm de déformation et 43 daN sous 3 mm de déformation.
La résistance aux charges horizontales (dépression due au vent) est de 90 daN.
Ces valeurs ont été validées par le CSTB avec application de coefficients de sécurité de 1,5 pour les charges verticales et 2 pour les charges horizontales.
Le conditionnement se fait dans une boîte en carton renforcée, adaptée aux dimensions, garantissant une bonne résistance aux chocs et permettant un empilement optimisé pour le stockage.
Le poids des boîtes varie entre 9 et 18 kg selon la référence.
Cette équerre de bardage allie robustesse, polyvalence de fixation et conformité aux normes, ce qui la rend idéale pour des structures nécessitant précision et fiabilité dans la pose de bardages rapportés.
Elle offre plusieurs options de fixation et un design robuste avec plusieurs points de fixation pour une solidité renforcée.
Elle est parfaitement adaptée aux exigences des cahiers CSTB 3316 et 3194.
Les perçages spécifiques facilitent la fixation : sur l’aile d’appui, deux trous oblongs horizontaux de Ø9x25 mm permettent la fixation au mur porteur par goujon d’ancrage Ø8, à droite ou à gauche de l’ossature, ainsi qu’un trou oblong central Ø10,5x18 mm pour fixation par cheville nylon Ø10 ou goujon Ø8. Sur l’aile principale, un trou oblong Ø8,5x40 mm assure le réglage de l’ossature primaire et six trous d’encadrement Ø6 mm permettent le passage des fixations de blocage.
L’équerre est conçue pour une mise en œuvre standard avec un entraxe horizontal de 60 cm et vertical de 1,35 m (réduit à 90 cm en rive), correspondant à une moyenne d’environ 1,5 équerre par m². Elle s’utilise notamment pour le bardage rapporté avec ossature bois ou métallique sur équerres métalliques.
La fixation sur support béton s’effectue soit par goujon Ø8 dans le trou oblong supérieur Ø9x25 mm, soit par cheville nylon Ø10 dans le trou central Ø10,5x18 mm. La fixation du chevron sur l’équerre se réalise avec un tirefond Ø7 dans le trou oblong central Ø8,5x40 mm, complété par deux vis Ø5 assurant l’anti-rotation du chevron.
Les performances mécaniques sont certifiées avec des résistances aux charges verticales (poids du bardage) jusqu’à 30 daN sous 1 mm de déformation pour la longueur 60 mm, et une résistance aux charges horizontales (vent) de 90 daN. Ces valeurs intègrent des coefficients de sécurité conformément aux exigences CSTB.
L’équerre est disponible en 25 longueurs de 40 mm à 350 mm, permettant une adaptation précise aux besoins du chantier.
Enfin, les équerres sont emballées dans une boîte en carton renforcée assurant une bonne résistance aux chocs et facilitant le stockage.
- matière : acier galvanisé DX51D+Z350, galvanisation à chaud avec dépôt de zinc de 350 g/m² sur les deux faces
- épaisseur : 2,5 mm
- conforme aux cahiers 3316 et 3194 du CSTB (rapport d’essai n°CLC 15-26057061)
- perçage sur l’aile d’appui pour fixation au mur porteur : 2 trous oblongs horizontaux Ø9x25 mm pour fixation par goujon d’ancrage Ø8 mm, 1 trou oblong central Ø10,5x18 mm pour fixation par cheville nylon Ø10 ou goujon Ø8 mm
- perçage sur l’aile principale : 1 trou oblong Ø8,5x40 mm pour réglage de l’ossature primaire, 6 trous d’encadrement Ø6 mm pour passage des fixations de blocage
- longueur standard de l’équerre EKER060 : 60 mm (gamme complète de 25 longueurs de 40 mm à 350 mm)
- résistances admissibles aux charges verticales (poids du bardage) : 30 daN sous 1 mm de déformation, 43 daN sous 3 mm de déformation
- résistance aux charges horizontales (dépression due au vent) : 90 daN
- coefficients de sécurité appliqués : 1,5 pour les charges verticales, 2 pour les charges horizontales
- fixation de l’équerre au mur porteur béton par goujon Ø8 mm ou cheville nylon Ø10 mm
- fixation du chevron sur l’équerre avec tirefond Ø7 mm et deux vis Ø5 mm assurant l’anti-rotation
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et traitements utilisés pour cette équerre de bardage ?
L’équerre EKER060 est fabriquée en acier galvanisé DX51D+Z350 avec une galvanisation à chaud déposant 350 g/m² de zinc sur les deux faces, assurant une protection anti-corrosion adaptée aux atmosphères extérieures protégées et ventilées. Son épaisseur est de 2,5 mm.
Comment se réalise la fixation de l’équerre sur le mur porteur et la fixation du chevron ?
La fixation de l’équerre sur le porteur béton s’effectue soit par goujon Ø8 dans un des trous oblongs horizontaux Ø9x25 mm, soit par cheville nylon Ø10 dans le trou oblong central Ø10,5x18 mm. Le chevron est fixé sur l’équerre avec un tirefond Ø7 dans le trou oblong Ø8,5x40 mm, complété par deux vis Ø5 pour assurer l’anti-rotation du chevron.
Quelles sont les recommandations pour la disposition des équerres sur le chantier ?
La mise en œuvre standard recommande un entraxe horizontal de 60 cm et un entraxe vertical de 1,35 m, réduit à 90 cm en rive. Les équerres sont disposées en quinconce de part et d’autre des chevrons verticaux, avec une quantité moyenne d’environ 1,5 équerre par m².
Quelles sont les résistances admissibles de cette équerre selon les normes CSTB ?
Les résistances validées par le CSTB garantissent une tenue aux charges verticales (poids du bardage) avec un coefficient de sécurité de 1,5, et aux charges horizontales (vent) avec un coefficient de sécurité de 2. Par exemple, pour la longueur 60 mm, la résistance verticale est de 30 daN sous 1 mm de déformation et 43 daN sous 3 mm, tandis que la résistance horizontale est de 90 daN.
Quelles sont les options de longueur disponibles pour cette équerre et leur impact sur la résistance ?
L’équerre est disponible en 25 longueurs de 40 mm à 350 mm, permettant une adaptation précise selon les besoins du chantier. Les résistances verticales et horizontales varient en fonction de la longueur, avec une diminution progressive des charges admissibles pour les longueurs supérieures à 150 mm.
