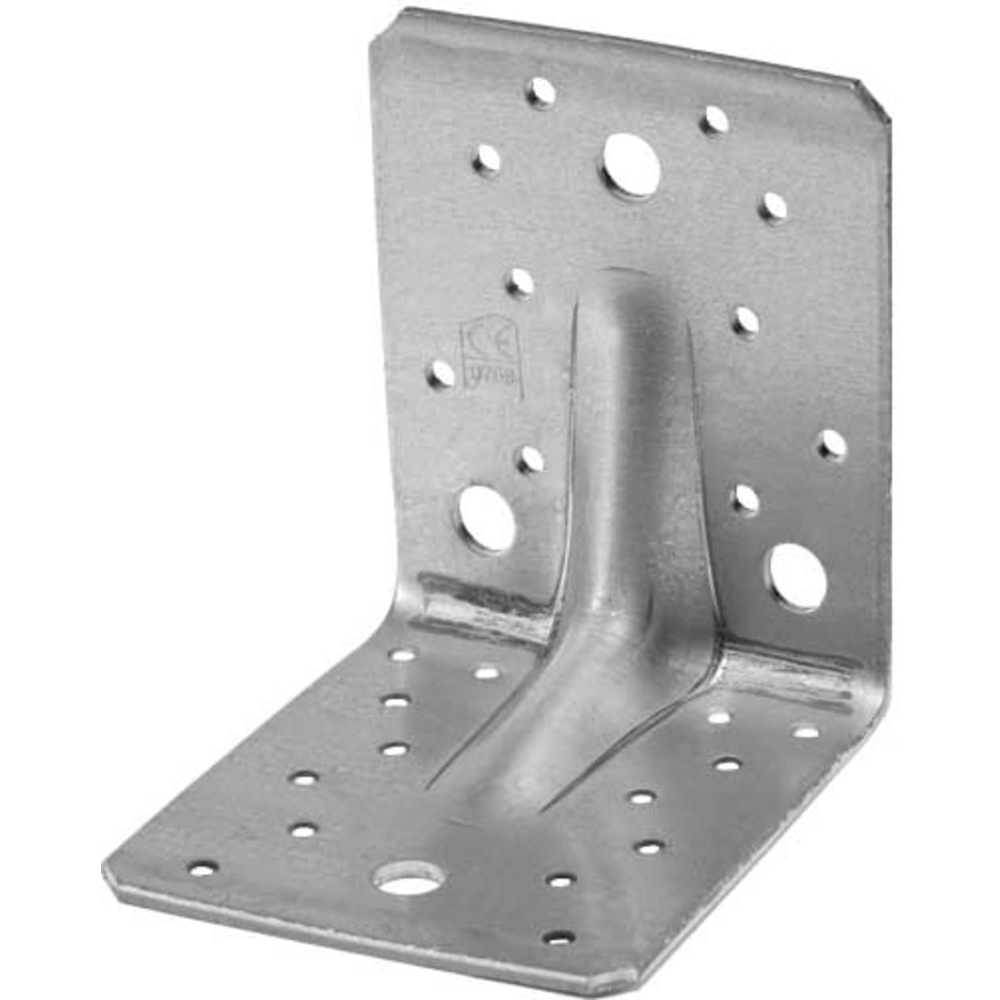

ÉQUERRE RENFORCÉE 105X105X90X2,0 - ALSAFIX - ER10105920

L'Équerre Renforcée 105x105x90x2,0 - ALSAFIX - ER10105920 est conçue pour assurer des raccords solides et rapides entre différents matériaux tels que le bois, le béton et l'acier. Elle facilite les assemblages et les supports dans les travaux de construction et de bricolage.

Description et usages :
- Utilisation pour raccords simples et rapides entre bois/bois, bois/béton, bois/acier.
- Convient aux professionnels et amateurs recherchant un produit fiable et résistant.

Caractéristiques techniques :
- Type : Équerre renforcée.
- Dimensions : 105 x 105 x 90 mm.
- Épaisseur : 2,0 mm.
- Matériaux compatibles : bois, béton, acier.
- Connecteurs inclus avec l'équerre.

Fonctionnement et performances :
- Permet des assemblages mécaniques robustes grâce à sa conception renforcée.
- Les charges sont réparties sur les surfaces de contact, avec une prise en compte des différentes directions de charge (F1, F2/3, F4/5) selon les normes.
- La fixation doit être réalisée avec des vis adaptées à chaque matériau pour garantir une fixation durable.
- La capacité portante est calculée en fonction des charges appliquées et des conditions d'installation (voir tableaux de charge bois/bois et bois/béton en page 2 du PDF).

Matériaux et composition :
- Acier renforcé, épaisseur 2,0 mm.
- Compatible avec des fixations spécifiques (vis, clous, ancrages) recommandés par ALSAFIX.

Compatibilités et accessoires associés :
- Compatible avec cloueurs pneumatiques F 40/65 G2 (code 12AG3465MC) et C 41/65 P1 (code 12C3365M).
- Utilisation recommandée avec pointes d’ancrage annelées galva HDG (code MAX4135G) et ancrage avec gaz (code P3440356).

Normes et recommandations :
- Les capacités portantes respectent les exigences de l’Évaluation Technique Européenne ETA-13/0900.
- Les fixations doivent respecter les longueurs et caractéristiques indiquées pour garantir la sécurité.
- La fixation peut être réalisée avec ou sans intermédiaire (entre l’équerre et le bois), sous réserve que l’intercalaire soit rigidement fixé et que les fixations soient adaptées.

Dimensions détaillées (en mm) :
- Hauteur (H) : 105
- Largeur (L) : 105
- Profondeur (i) : 90
- Épaisseur (S) : 2,0

Performances de charge (exemples pour bois/bois avec clous 4,0x60 mm) :
- Charge axiale F1,T,Rk : 7,50 kN
- Charge latérale F2/3,T,Rk : 10,20 kN
- Charge combinée F4/5,T,Rk : 12,40 kN

Conditionnement, stockage et conservation :
- Non spécifié dans le document, mais il est recommandé de stocker à l’abri de l’humidité pour éviter la corrosion.

Avantages produit :
- Résistance mécanique élevée grâce à son épaisseur renforcée.
- Polyvalence d’utilisation sur plusieurs matériaux.
- Installation facilitée par la forme et les connecteurs inclus.
- Produit conforme aux normes européennes, garantissant sécurité et fiabilité.

En résumé, l'Équerre Renforcée ALSAFIX ER10105920 est un élément de fixation robuste et polyvalent, adapté aux assemblages en construction sur bois, béton et acier, avec des performances certifiées et des accessoires compatibles pour une installation optimale.
