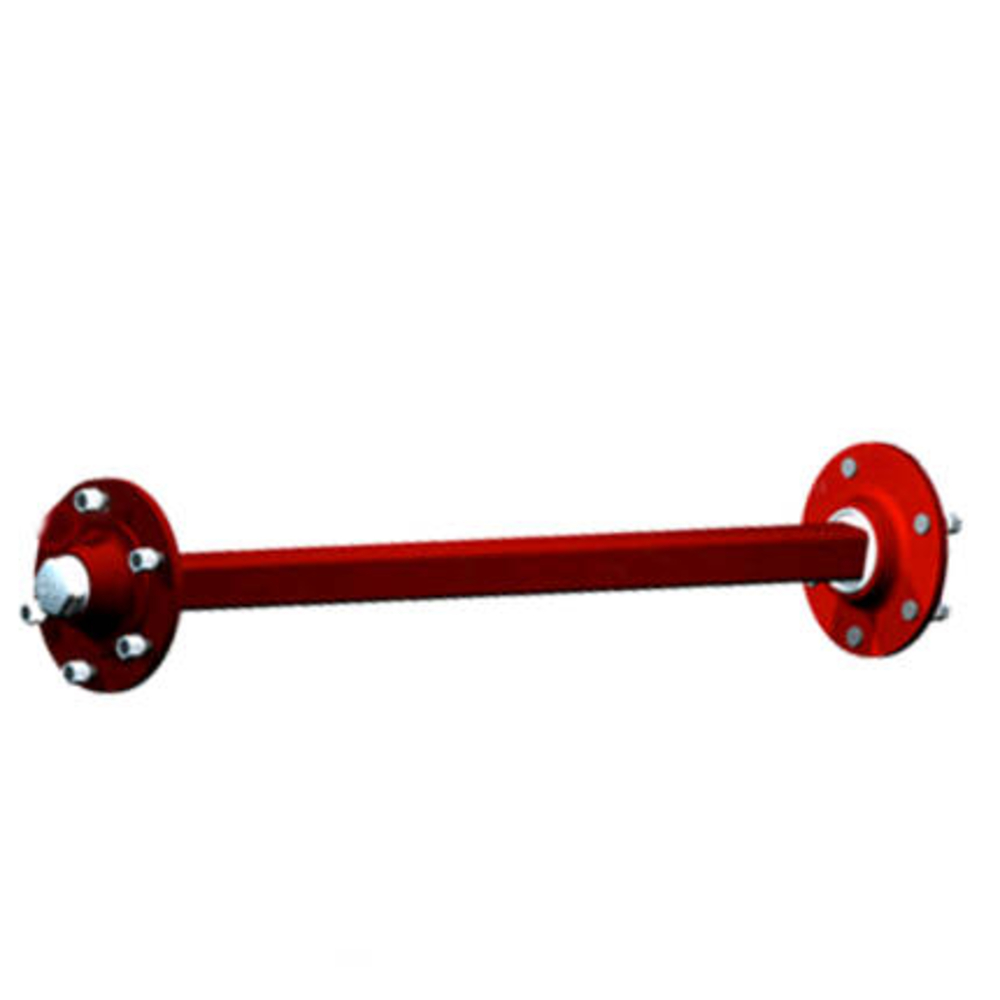

Essieu sans freins carré de 50mm 5 goujons et voie de 1800mm type F - SONAMIA - S017198
Référence : S086S017198
Découvrez Essieu sans freins carré de 50mm 5 goujons et voie de 1800mm type F - SONAMIA - S017198 disponible à l'achat
- Capacité de charge jusqu’à 3000 kg à 30 km/h
- Carré robuste de 50 mm pour une meilleure résistance
- Roulements à billes Premium pour plus de durabilité
- Système de graissage étanche adapté tout-terrain
L'essieu sans freins carré de 50mm, voie de 1800mm type F de la marque SONAMIA est idéal pour des applications agro-industrielles.
Conçu pour une utilisation à vitesse lente, il est compatible avec des remorques agricoles, du matériel tracté et divers outils de manutention. Pour le montage des roues sur le moyeu, centrez la jante sur le diamètre de centrage, nettoyez les faces d’appui, pré-serrez puis serrez au couple de 192 Nm. Utilisez une clé à chocs uniquement pour le desserrage. Vérifiez le serrage de l’essieu non chargé avant la première mise en service et régulièrement par la suite.
Cet essieu a une capacité de charge allant jusqu'à 3000 kg à 25–30 km/h et 2700 kg à 40 km/h. La barre d’essieu en fonte est conçue pour offrir résistance et flexibilité. Il est équipé de roulements à billes Premium pour une durabilité accrue et un système de graissage étanche pour les conditions tout-terrain. Ses dimensions principales incluent un carré de 50 mm, un PCD de 140 mm, et une voie standard de 1800 mm.
- Type : Essieu
- Référence MONROC : 505F
- Voie : 1800 mm
- Finition : Apprêt noir
- Infos : ROV — JN
- Montage roues sur moyeu : Centrage par écrou (norme EU049632). Positionner la jante sur le diamètre de centrage (cote A). Nettoyer les faces d’appui, goujons et écrous. Pré-serrer puis serrer au couple et dans le bon ordre. Clé à chocs : desserrage uniquement. Contrôler le serrage essieu non chargé (avant 1ère mise en service, après 1ère utilisation, puis régulièrement).
- Caractéristiques techniques :
- Carré : 50 mm
- Goujons : 5/16 x 1,5
- Centrage (A) : 94 mm
- PCD (B) : 140 mm
- Roulements : 30205-30209
- Charge à l’essieu : 25–30 km/h : 3000 kg — 40 km/h : 2700 kg
- Porte-à-faux max. : L : 180 mm
- Cotes principales : C=172 mm — E=65 mm — F=52 mm
- Couple de serrage : M16x1,50 — 192 Nm
Référence fabricant : 602106000
Questions produits
Quelle est la capacité de charge de cet essieu et à quelles vitesses s'applique-t-elle ?
Cette essieu supporte une charge maximale de 3000 kg à une vitesse de 25 à 30 km/h. À 40 km/h, la capacité de charge est réduite à 2700 kg.
Quels sont les éléments techniques garantissant la durabilité de cet essieu ?
Il est équipé de roulements à billes Premium et d’un système de graissage étanche, ce qui assure une meilleure durabilité, notamment en conditions tout-terrain.
Comment se réalise le montage des roues sur le moyeu de cet essieu ?
Le montage nécessite de centrer la jante sur le diamètre de centrage, de nettoyer les faces d’appui, goujons et écrous, puis de pré-serrer avant de serrer au couple de 192 Nm dans le bon ordre. L’utilisation d’une clé à chocs est réservée au desserrage uniquement.
Quelles sont les caractéristiques principales du carré et des goujons de cet essieu ?
Le carré de l’essieu mesure 50 mm, offrant une robustesse adaptée, et il est équipé de 5 goujons de type 5/16 x 1,5 pour un maintien sécurisé des roues.
Quels contrôles doivent être effectués avant et après la mise en service de l’essieu ?
Le serrage de l’essieu non chargé doit être vérifié avant la première mise en service, après la première utilisation, puis régulièrement afin d’assurer la sécurité et la fiabilité du montage.
