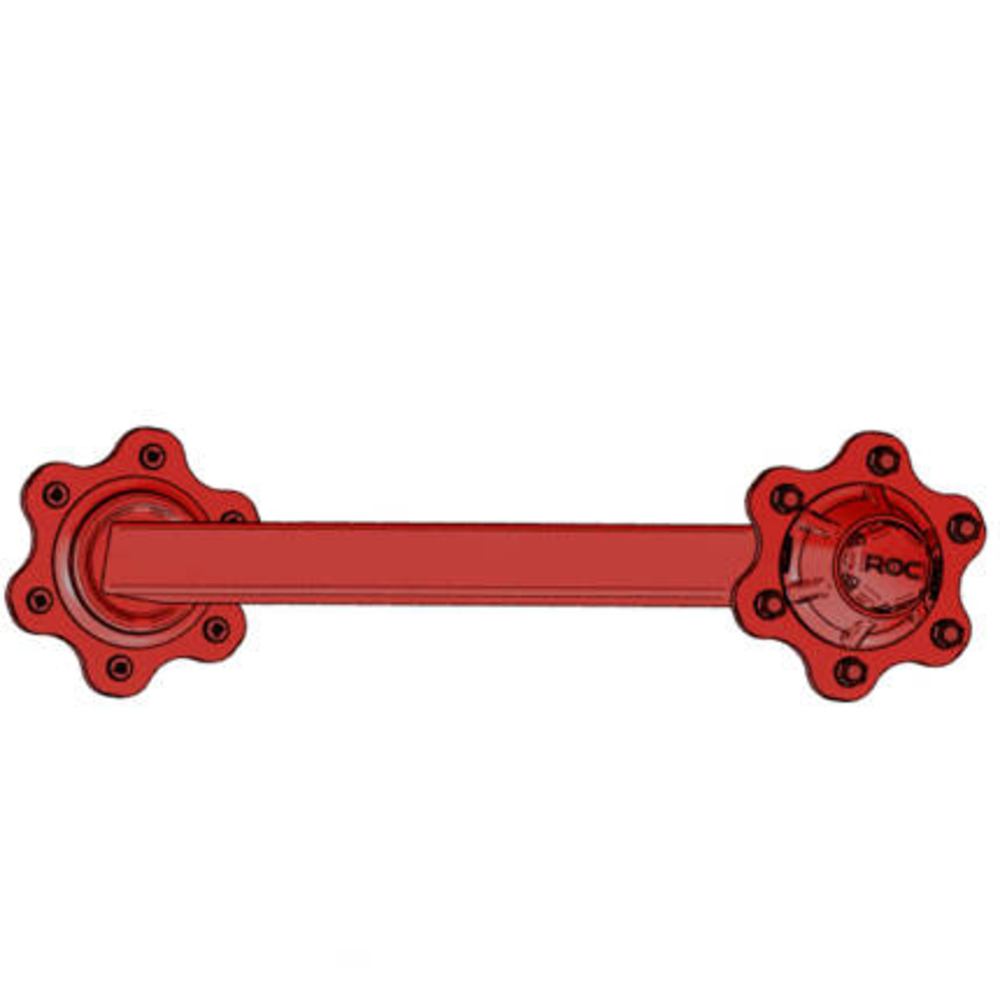

Essieu sans freins carré de 70mm 6 goujons et voie de 1800mm type X - SONAMIA - S017200
Référence : S086S017200
Découvrez Essieu sans freins carré de 70mm 6 goujons et voie de 1800mm type X - SONAMIA - S017200 disponible à l'achat
- Essieu robuste pour usage agricole
- Charge maximale jusqu’à 6500 kg à 30 km/h
- Montage roues par centrage à l’écrou norme EU049632
Essieu sans freins carré de 70mm, conçu pour des applications agro-industrielles.
L'essieu sans freins type X de la gamme MONROC est idéal pour les remorques agricoles et outils de manutention, alliant robustesse et fiabilité. Sa conception permet une utilisation à vitesse lente ou moyenne, de 25 km/h à 40 km/h, pour différents engins. Le montage des roues sur le moyeu s'effectue par centrage à l'écrou selon la norme EU049632, en veillant à un nettoyage préalable des surfaces, puis à un pré-serrage avant le serrage au couple recommandé.
Cet essieu présente des caractéristiques techniques notables : carré de 70 mm, capacité de charge allant jusqu'à 6500 kg à 25-30 km/h, roulements de référence 30209-30213, et un couple de serrage de 270 Nm. Sa finition en apprêt noir et ses dimensions spécifiques, telles qu'une voie de 1800 mm et un porte-à-faux maximum de 230 mm, témoignent de sa conception soignée pour une performance optimale, même en tout-terrain.
- Type : Essieu
- Référence MONROC : 706X
- Voie : 1800 mm
- Finition : Apprêt noir
- Infos : ROV — JN
- Montage roues sur moyeu : Centrage par écrou (norme EU049632). Positionner la jante sur le diamètre de centrage (cote A). Nettoyer les faces d’appui, goujons et écrous. Pré-serrer puis serrer au couple et dans le bon ordre. Clé à chocs : desserrage uniquement. Contrôler le serrage essieu non chargé (avant 1ère mise en service, après 1ère utilisation, puis régulièrement).
- Caractéristiques techniques :
- Carré : 70 mm
- Goujons : 6/18 x 1,5
- Centrage (A) : 160 mm
- PCD (B) : 205 mm
- Roulements : 30209-30213
- Charge à l’essieu : 25–30 km/h : 6500 kg — 40 km/h : 5850 kg — 60 km/h : 4875 kg
- Porte-à-faux max. : L : 230 mm — L’ : 330 mm
- Cotes principales : C=260 mm — E=115 mm — F=37 mm
- Couple de serrage : M18x1,50 — 270 Nm
Référence fabricant : 602204510
Questions produits
Quelles sont les spécificités techniques de cet essieu sans freins ?
Il s'agit d'un essieu carré de 70 mm avec 6 goujons au pas de 1,5, une voie de 1800 mm et un porte-à-faux maximum de 230 mm. Il supporte une charge maximale de 6500 kg à 25-30 km/h et utilise des roulements référencés 30209-30213.
Comment se réalise le montage des roues sur cet essieu ?
Le montage s'effectue par centrage à l'écrou selon la norme EU049632. Il est nécessaire de positionner la jante sur le diamètre de centrage, de nettoyer les faces d’appui, goujons et écrous, puis de pré-serrer avant de serrer au couple de 270 Nm dans le bon ordre.
Quels sont les contrôles à effectuer pour garantir la sécurité du montage ?
Le serrage doit être contrôlé essieu non chargé avant la première mise en service, après la première utilisation, puis régulièrement. L'utilisation d'une clé à chocs est réservée au desserrage uniquement.
Quelles sont les capacités de charge en fonction de la vitesse ?
La charge supportée varie selon la vitesse : 6500 kg entre 25 et 30 km/h, 5850 kg à 40 km/h, et 4875 kg à 60 km/h, ce qui permet d'adapter l'usage selon les contraintes de vitesse.
Dans quels contextes professionnels cet essieu est-il le plus adapté ?
Conçu pour des applications agro-industrielles, cet essieu robuste convient aux remorques agricoles et outils de manutention nécessitant une bonne capacité de charge et une utilisation à vitesse lente ou moyenne, notamment en tout-terrain.
