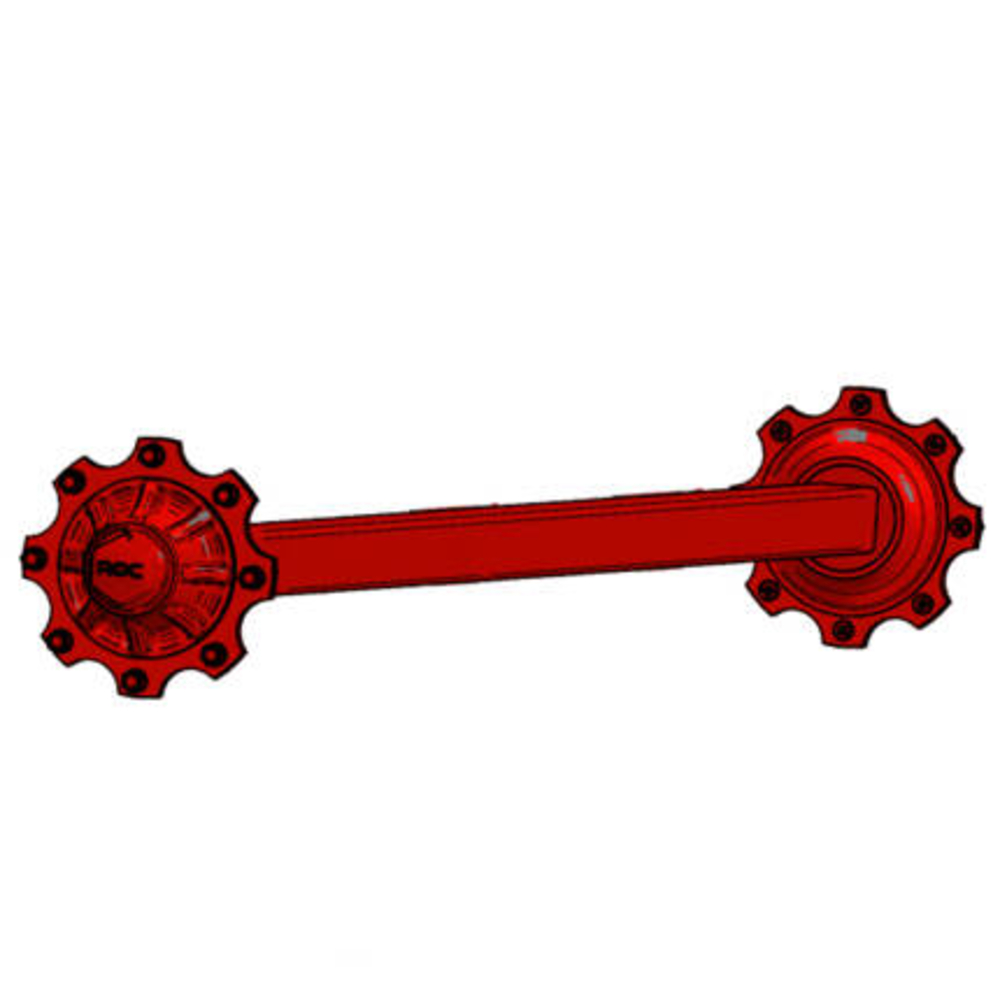

Essieu sans freins carré de 80mm 8 goujons et voie de 1800mm type X - SONAMIA - S017202
Référence : S086S017202
Découvrez Essieu sans freins carré de 80mm 8 goujons et voie de 1800mm type X - SONAMIA - S017202 disponible à l'achat
- Capacité de charge élevée jusqu’à 9100 kg à 30 km/h
- Montage roues par centrage et serrage au couple de 270 Nm
- Conçu pour des vitesses modérées entre 25 et 40 km/h
L'essieu sans freins carré de 80mm 8 goujons et voie de 1800mm type X de SONAMIA est conçu pour les applications agro-industrielles, alliant robustesse et fiabilité.
Il est destiné à des vitesses modérées, entre 25 km/h et 40 km/h, et s'utilise pour équiper des remorques agricoles ou du matériel tracté. Pour le montage des roues, le centrage se fait par écrou selon la norme EU049632. Il est recommandé de nettoyer les faces d’appui, goujons et écrous avant le pré-serrage, suivi d'un serrage au couple de 270 Nm. Un contrôle régulier du serrage est impératif pour garantir la performance de l'essieu.
L'essieu dispose d'un carré de 80 mm, de 8 goujons (18 x 1,5), avec un PCD de 275 mm et un centrage de 220 mm. La capacité de charge est de 9 100 kg à 25-30 km/h, 8 200 kg à 40 km/h, et 7 500 kg à 60 km/h. Son porte-à-faux maximal est de 250 mm (L) et 350 mm (L’), tandis que ses cotes principales sont C=324 mm, E=132 mm, et F=55 mm. Les roulements 32211-30215 et le système de graissage performant en font un produit de haute qualité, conçu pour résister aux conditions opérationnelles difficiles.
- Type : Essieu
- Référence MONROC : 808X
- Voie : 1800 mm
- Finition : Apprêt noir
- Infos : ROV — JN
- Montage roues sur moyeu : Centrage par écrou (norme EU049632). Positionner la jante sur le diamètre de centrage (cote A). Nettoyer les faces d’appui, goujons et écrous. Pré-serrer puis serrer au couple et dans le bon ordre. Clé à chocs : desserrage uniquement. Contrôler le serrage essieu non chargé (avant 1ère mise en service, après 1ère utilisation, puis régulièrement).
- Caractéristiques techniques :
- Carré : 80 mm
- Goujons : 8/18 x 1,5
- Centrage (A) : 220 mm
- PCD (B) : 275 mm
- Roulements : 32211-30215
- Charge à l’essieu : 25–30 km/h : 9100 kg — 40 km/h : 8200 kg — 60 km/h : 7500 kg
- Porte-à-faux max. : L : 250 mm — L’ : 350 mm
- Cotes principales : C=324 mm — E=132 mm — F=55 mm
- Couple de serrage : M18x1,50 — 270 Nm
Référence fabricant : 602206000
Questions produits
Quelles sont les capacités de charge de cet essieu selon la vitesse ?
L'essieu supporte jusqu'à 9 100 kg à une vitesse de 25-30 km/h, 8 200 kg à 40 km/h, et 7 500 kg à 60 km/h. Ces valeurs permettent d'adapter le choix en fonction des contraintes de charge et de vitesse.
Comment se fait le montage des roues sur cet essieu ?
Le montage des roues se réalise par centrage sur écrou conformément à la norme EU049632. Il est essentiel de nettoyer les faces d’appui, goujons et écrous avant le pré-serrage, puis de serrer au couple de 270 Nm dans le bon ordre.
Quels sont les éléments techniques spécifiques de cet essieu ?
Il dispose d’un carré de 80 mm, 8 goujons de dimension 18 x 1,5, un PCD de 275 mm et un centrage de 220 mm. Les roulements utilisés sont des 32211-30215, avec un système de graissage performant pour garantir la résistance en conditions difficiles.
Quelles sont les recommandations pour assurer la sécurité et la durabilité de l’essieu ?
Un contrôle régulier du serrage des écrous est impératif, notamment avant la première mise en service, après la première utilisation, puis périodiquement. Le serrage doit être effectué essieu non chargé, avec une clé à chocs utilisée uniquement pour le desserrage.
Quels sont les porte-à-faux maximums tolérés par cet essieu ?
Le porte-à-faux maximal est de 250 mm côté L et 350 mm côté L’. Ces limites doivent être respectées pour garantir la stabilité et la longévité de l’essieu en usage.
