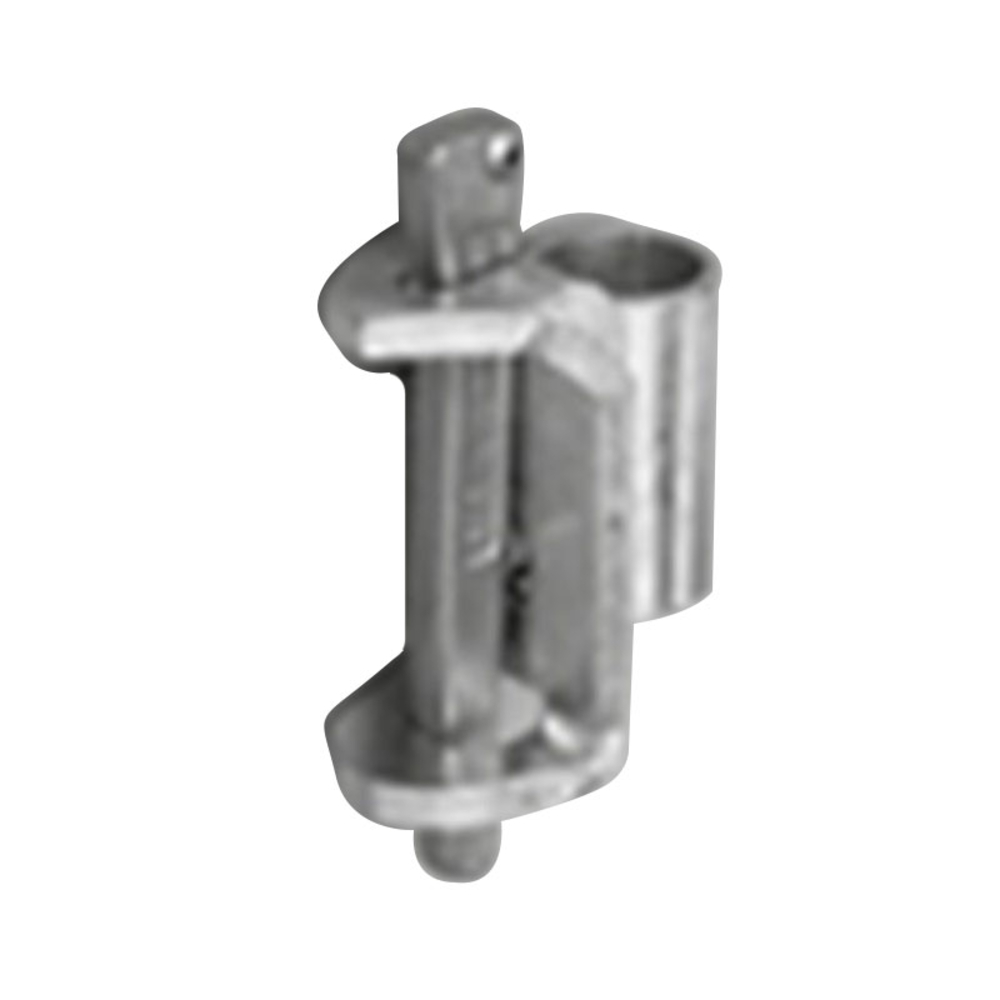

Etrier à douille - TUBESCA COMABI - 04230013
Référence : T02504230013
Découvrez Etrier à douille - TUBESCA COMABI - 04230013 disponible à l'achat
- Accessoire robuste pour l'échafaudage
- Idéal pour le piquage et le reliage
- Compatible avec plusieurs modèles d'échafaudages
- Fabriqué en acier de haute qualité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Etrier à douille - TUBESCA COMABI - 04230013 en acier, idéal pour la liaison d'échafaudages.
Cet accessoire permet le piquage et le reliage, tout en étant compatible avec les modèles R200 Progress, R200 Record et M368.
Une solution robuste pour vos besoins d'échafaudage.
Compatible R200 Progress : Oui
Compatible R200 Record : Oui
Compatible M368 : Oui
Matériau : Acier
Il est compatible avec les échafaudages des systèmes M368, R200 Progress et R200 Record, et s'intègre dans des configurations de chantier variées. L’étrier à douille permet d’assembler les longerons sur les montants en positions multiples (jusqu’à 8 positions pour M368, 3 à 5 positions pour R200), facilitant ainsi le montage d’échafaudages fixes.
Son utilisation s’effectue dans le cadre du montage d’échafaudages multidirectionnels ou en cadres rigides, dans des contextes de travaux de maçonnerie, charpente, couverture, ainsi que sur des chantiers complexes comme monuments historiques, industries lourdes, navales ou chimiques.
En cas de montage non conforme aux configurations prévues, des plans d’exécution et notes de calculs doivent être réalisés. Le montage doit respecter les instructions de la notice et être effectué par des personnels formés.
Le résultat attendu est une liaison rigide et sécurisée entre les éléments d’échafaudage, assurant la stabilité et la sécurité de la structure montée.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
À quoi sert précisément l’étrier à douille dans les systèmes d’échafaudage M368, R200 Progress et R200 Record ?
L’étrier à douille permet la liaison rigide entre longerons et montants en assurant le piquage et le reliage des éléments d’échafaudage. Il se fixe par encliquetage dans les douilles des montants, puis est bloqué par clavetage à l’aide d’un marteau, garantissant une fixation perpendiculaire entre les éléments (longerons, garde-corps, consoles, diagonales).
Avec quels systèmes d’échafaudage cet étrier est-il compatible ?
L’étrier à douille est compatible avec les systèmes multidirectionnels M368, ainsi qu’avec les cadres rigides R200 Progress et R200 Record. Cette compatibilité facilite l’intégration dans diverses configurations de chantier.
Comment se déroule la mise en œuvre de cet étrier sur chantier ?
Le montage s’effectue par encliquetage de l’étrier dans les douilles prévues sur les montants, puis par frappes au marteau pour assurer le blocage par clavetage. Ce procédé garantit une liaison solide et perpendiculaire entre les longerons et les autres éléments de l’échafaudage.
Quelles sont les positions possibles pour l’assemblage des longerons avec cet étrier ?
Le système permet d’assembler les longerons sur les montants en plusieurs positions : jusqu’à 8 positions sur le système M368 et de 3 à 5 positions sur les systèmes R200 Progress et R200 Record, offrant ainsi une grande flexibilité pour le montage d’échafaudages fixes.
Quelles précautions sont nécessaires pour garantir la sécurité et la conformité lors de l’utilisation de cet étrier ?
Le montage doit impérativement respecter les instructions de la notice et être réalisé par des personnels formés. En cas de montage non conforme aux configurations prévues, il est obligatoire de réaliser des plans d’exécution et notes de calculs. La liaison obtenue doit assurer la stabilité et la sécurité de l’ensemble de la structure d’échafaudage.
