Étrier d'ancrage à souder base double grade 100 LEVAC 50-821D
Référence : L02350821D
Découvrez Étrier d'ancrage à souder base double grade 100 LEVAC 50-821D disponible à l'achat
- Capacité maximale de 32 000 kg pour un ancrage fiable
- Acier grade 100 avec peinture époxy pour une haute résistance
- Base double permettant une rotation à 180° pour plus de flexibilité
- Conforme aux normes EN 12640, EN 75410 et EN 12195/1
- Poids de 16 kg avec un coefficient de sécurité de 2
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

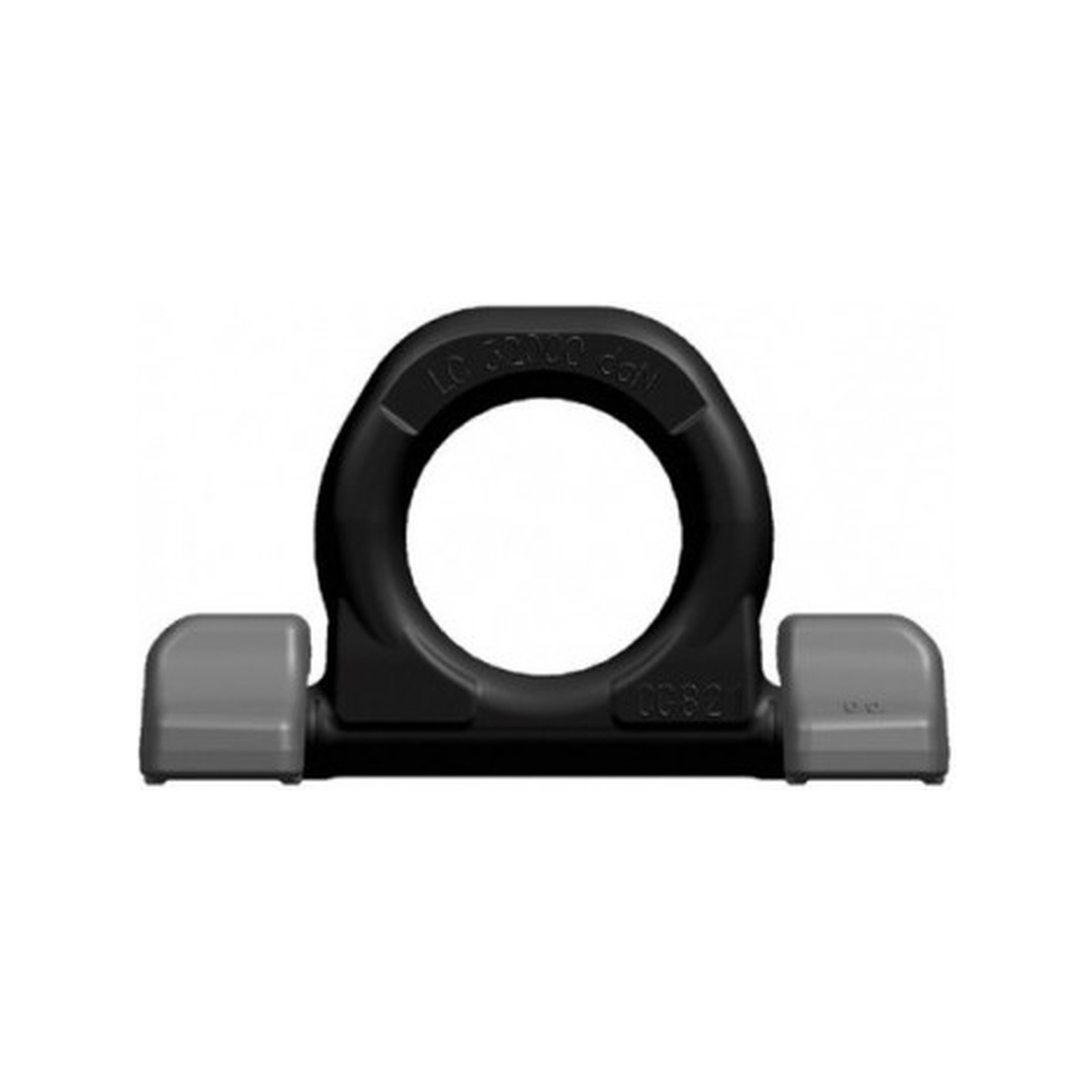

Étrier à souder conçu pour l’ancrage de charges avec une capacité maximale de 32 tonnes.
Ce modèle est de grade 100 et présente une base double permettant une rotation à 180°.
Il est fabriqué en acier haute résistance, recouvert d’une peinture époxy assurant une bonne protection.
Son encombrement est minimal, facilitant son intégration sur les structures.
Les dimensions principales sont les suivantes : un diamètre de 90 mm.
La charge maximale d’utilisation (CMU) est de 32 000 kg.
Les normes à prendre en compte pour le choix et le positionnement de cet étrier sont les suivantes : EN 12640, EN 75410 et EN 12195/1.
Selon la fiche technique (page 1 du document LEVAC), les dimensions détaillées pour la référence 50-821 sont :
- Hauteur (A) : 42 mm
- Largeur (B) : 175 mm
- Diamètre de l’anneau (C) : 130 mm
- Profondeur (D) : 79 mm
- Largeur de la base (E) : 371 mm
- Largeur des pieds (F) : 45 mm
- Hauteur totale (G) : 157 mm
- Profondeur totale (H) : 217 mm
- Poids : 16 kg
Cet étrier est destiné exclusivement à l’ancrage et ne doit pas être utilisé pour le levage.
Il bénéficie d’un coefficient de sécurité de 2 et son anneau est testé à 100% avec Magnalflux.
Ce produit est conforme aux exigences de sécurité et de performance requises pour les équipements de levage et d’arrimage.
Les dimensions principales sont les suivantes : diamètre de l’anneau de 130 mm, hauteur totale de 157 mm, largeur de la base de 371 mm, profondeur totale de 217 mm, et un poids de 16 kg. L’encombrement minimal de cet étrier permet une intégration aisée sur les structures.
Ce produit est conforme aux normes EN 12640, EN 75410 et EN 12195/1, garantissant ainsi la sécurité et la performance requises pour les équipements d’arrimage. Il est exclusivement destiné à l’ancrage et ne doit pas être utilisé pour le levage. Son coefficient de sécurité est de 2, et l’anneau est testé à 100 % avec la méthode Magnalflux.
En résumé, cet étrier offre une solution robuste et sécurisée pour l’ancrage de charges lourdes, avec des caractéristiques techniques précises et une conformité aux normes européennes reconnues.
- matière dominante : acier grade-100
- diamètre (mm) : 90
- cmu (kg) : 32000
- hauteur (a) : 42 mm
- largeur (b) : 175 mm
- diamètre de l’anneau (c) : 130 mm
- profondeur (d) : 79 mm
- largeur de la base (e) : 371 mm
- largeur des pieds (f) : 45 mm
- hauteur totale (g) : 157 mm
- profondeur totale (h) : 217 mm
- poids : 16 kg
- coefficient de sécurité : 2
- peinture : époxy
- usage : ancrage uniquement, ne pas utiliser pour le levage
- normes : en 12640, en 75410, en 12195/1
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
À quoi sert précisément cet étrier d'ancrage à souder base double LEVAC 50-821D ?
Cet étrier est conçu exclusivement pour l’ancrage de charges avec une capacité maximale de 32 tonnes. Il ne doit pas être utilisé pour le levage. Son anneau est testé à 100 % par Magnalflux pour garantir sa fiabilité.
Quelles sont les dimensions principales et le poids de cet étrier d’ancrage ?
Les dimensions clés sont un diamètre d’anneau de 130 mm, une hauteur totale de 157 mm, une largeur de base de 371 mm et une profondeur totale de 217 mm. Le poids total de l’étrier est de 16 kg, ce qui facilite son intégration sur les structures.
Quelle est la matière et la finition de cet étrier, et quelles en sont les implications ?
Fabriqué en acier grade 100 haute résistance, cet étrier bénéficie d’une peinture époxy qui assure une bonne protection contre la corrosion. Cette composition garantit robustesse et durabilité dans le temps.
Quelles normes doivent être prises en compte pour le choix et le positionnement de cet étrier ?
Ce produit est conforme aux normes EN 12640, EN 75410 et EN 12195/1. Ces normes encadrent la sécurité et la performance des équipements d’arrimage et d’ancrage, assurant une utilisation conforme et sécurisée.
Quelle est la particularité de la base de cet étrier et quel avantage offre-t-elle ?
La base double de cet étrier permet une rotation de l’anneau à 180°. Cette fonctionnalité offre une flexibilité accrue pour positionner l’étrier selon les besoins spécifiques du chantier ou de la structure.
