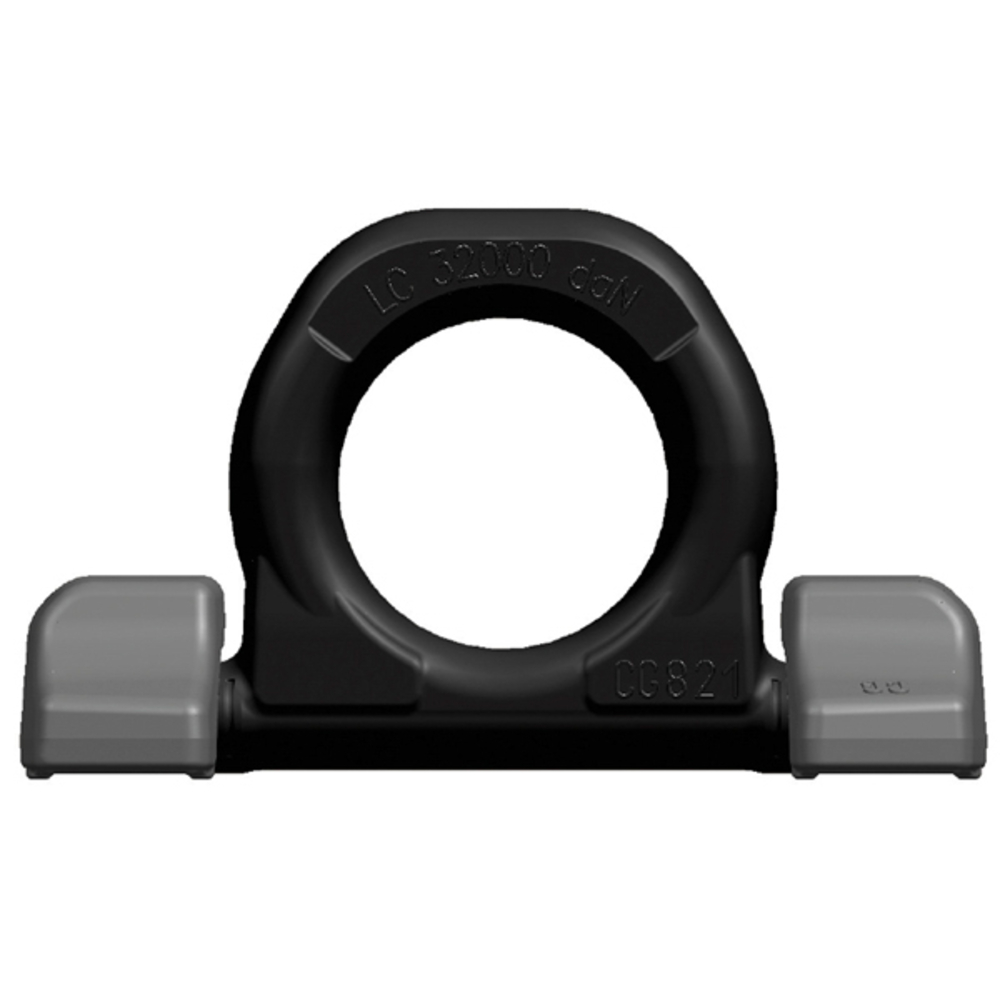

ÉTRIER D'ANCRAGE A SOUDER CAPACITÉ 20 T BASEDOUBLE GRADE100 LEVAC - 50-821C
Référence : L02350821C
Découvrez ÉTRIER D'ANCRAGE A SOUDER CAPACITÉ 20 T BASEDOUBLE GRADE100 LEVAC - 50-821C disponible à l'achat
- Matière dominante: acier grade-100
- Diamètre (mm): 65
- CMU (kg): 20000
- Rotation sur 180°
- Acier Haute Résistance / Peinture époxy
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Étrier d'ancrage a souder capacité 20 t base-double grade-100.
Étrier à souder destiné à l’ancrage de charges
GRADE 100
- Base double - Rotation sur 180°
- Acier Haute Résistance / Peinture époxy
- Encombrement minimal
- Références normatives à prendre en compte dans le choix et le positionnement de l’étrier : EN 12640 - EN 75410 - EN 12195/1
Les caractéristiques techniques principales sont les suivantes :
- Matière dominante : acier grade 100
- Diamètre de l'anneau : 65 mm
- Capacité maximale d'utilisation (CMU) : 20 000 kg (20 tonnes)
Les références normatives à prendre en compte pour le choix et le positionnement de l’étrier sont les normes EN 12640, EN 75410 et EN 12195/1.
Le tableau des dimensions pour la référence 50-821 (ancrage base double) indique notamment :
- Hauteur (B) : 83 mm
- Largeur (C) : 96 mm
- Profondeur (D) : 126 mm
- Largeur base (E) : 264 mm
- Poids : 3 kg
Cet étrier est conçu pour offrir sécurité et fiabilité dans les opérations d’arrimage et d’ancrage, avec un coefficient de sécurité de 2 et un anneau testé 100 % Magnaflux. Il ne doit pas être utilisé pour le levage direct.
Les avantages principaux sont sa robustesse, sa conformité aux normes en vigueur, sa rotation facilitée pour un positionnement optimal, ainsi que son encombrement réduit, ce qui en fait un accessoire performant et pratique pour les opérations de levage et d’ancrage industrielles.
Matière dominante: acier grade-100
Diamètre (mm): 65
CMU (kg): 20000
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques principales de cet étrier d'ancrage à souder ?
L’étrier d’ancrage à souder à base double est fabriqué en acier haute résistance grade 100 avec un diamètre d’anneau de 65 mm et une capacité maximale d’utilisation de 20 tonnes. Il dispose d’une base double permettant une rotation sur 180°, facilitant ainsi son positionnement. Sa finition en peinture époxy assure une protection contre la corrosion tout en limitant l’encombrement.
Quelles normes doivent être prises en compte pour le choix et le positionnement de cet étrier ?
Les normes à considérer pour le choix et le positionnement de cet étrier sont les normes EN 12640, EN 75410 et EN 12195/1. Elles garantissent la conformité et la sécurité dans l’utilisation de l’étrier pour l’ancrage de charges.
Quelle est la limite d’utilisation de cet étrier pour le levage ?
Cet étrier est spécifiquement conçu pour l’ancrage de charges et ne doit pas être utilisé pour le levage direct. Son coefficient de sécurité est de 2, et son anneau est testé à 100 % par la méthode Magnaflux pour assurer sa fiabilité.
Quels sont les avantages techniques de la base double avec rotation à 180° ?
La base double avec rotation sur 180° permet un positionnement optimal de l’étrier sur la structure d’ancrage, facilitant ainsi son installation et son ajustement sur le chantier. Cette caractéristique améliore la polyvalence et la sécurité de l’ancrage.
Quel est l’encombrement et le poids de cet étrier ?
L’étrier présente un encombrement minimal avec des dimensions précises : hauteur 83 mm, largeur 96 mm, profondeur 126 mm, largeur base 264 mm. Son poids est de 3 kg, ce qui facilite sa manipulation sur le terrain sans compromettre sa robustesse.
