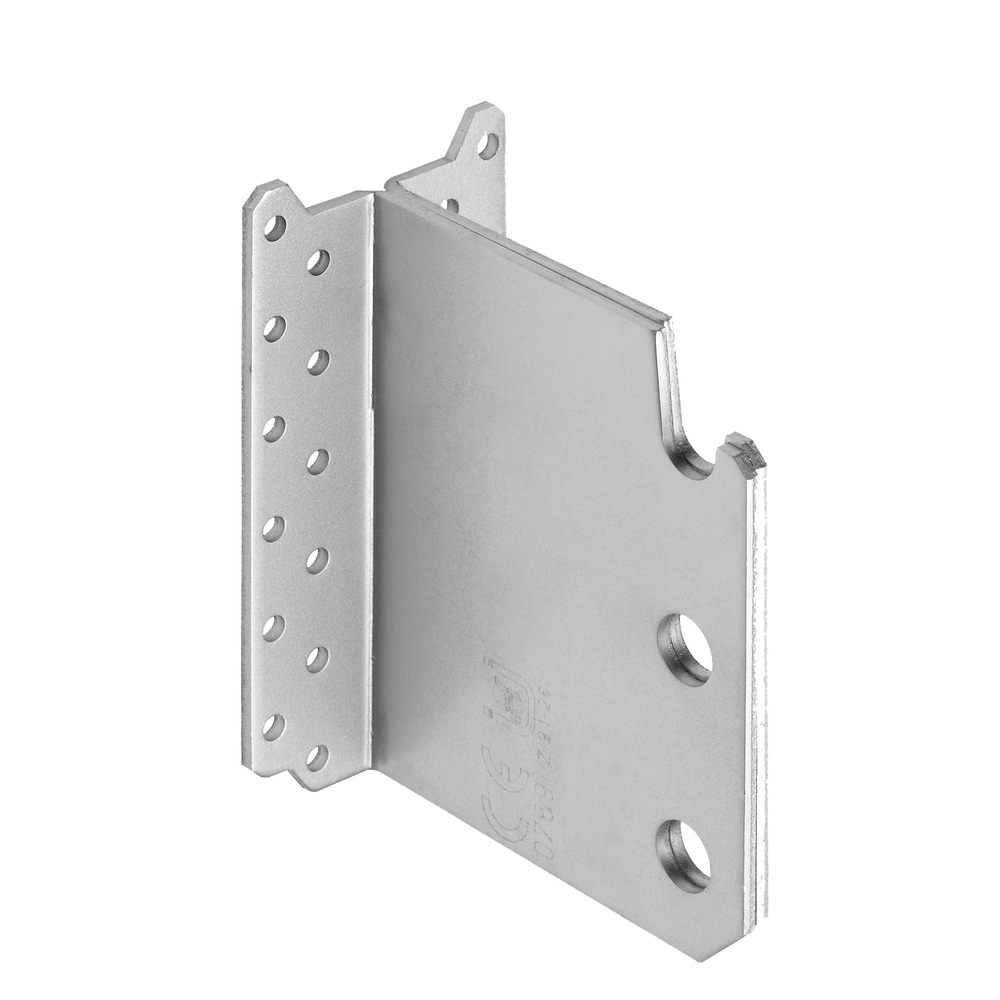

ETRIER H124 - ALSAFIX - ETRIER120
Référence : A060ETRIER120
Découvrez ETRIER H124 - ALSAFIX - ETRIER120 disponible à l'achat
- Fixation solide avec connecteurs invisibles
- Matériaux de haute qualité pour une longue durée
- Installation rapide et facile
- Design discret et esthétique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez l'Étrier H.124 - Aslafix, un dispositif innovant alliant robustesse et esthétisme.
L'Étrier H.124 est conçu pour offrir une fixation solide tout en dissimulant les connecteurs, garantissant ainsi un rendu visuel impeccable. Ce produit est idéal pour les professionnels et les passionnés de bricolage à la recherche de solutions discrètes et efficaces pour leurs projets de construction ou de rénovation.
Ce modèle inclut des connecteurs invisibles, permettant une finition soignée. Réalisé avec des matériaux de haute qualité, l'Étrier H.124 assure une résistance accrue et une longue durée de vie. Sa conception intelligente facilite son installation, rendant chaque mise en œuvre rapide et conviviale. Ce dispositif s'intègre parfaitement dans divers environnements, garantissant une adaptabilité à de nombreux usages.
Optez pour l'Étrier H.124 - Aslafix et offrez à vos installations la combinaison parfaite de fonctionnalité et d'esthétique.
Le montage est facilité par un système d'accroche ingénieux, rendant l'installation rapide et conviviale. L'étrier s'intègre dans divers environnements, offrant une grande adaptabilité pour les professionnels et les passionnés de bricolage.
Caractéristiques techniques :
- Modèle : ETRIER H.124 (référence ETRIER120 pour ce modèle)
- Dimensions principales : 124 mm (A) x 98 mm (B) x 60 mm (C) avec une épaisseur de 3/6 mm
- Poids : 25 kg (pour le lot ou unité non précisé)
- Matériau : Acier pré-galvanisé de 3,0 mm d’épaisseur, qualité S250 GD+Z275 selon EN 10346:2009, avec une résistance minimale à la traction Re de 250 MPa, une résistance maximale Rm de 360 MPa et une déformation à la rupture A80 de 19 % (norme EN 10143:1993)
- Fixation principale : Clous rainurés GH 4,0x60 mm
- Cheville d’ancrage : Acier qualité S235JR
Performances et capacités de charge (selon DIN 1052: 2008-12) :
- Force portante élevée avec valeurs de pression et traction variant selon les conditions (permanent, moyen, court terme)
- Exemple pour ETRIER120 : capacité totale de clouage avec 24 clous à 60 mm de solive est de 7,75 kN en pression et 6,56 kN en traction vers le bas
- Le couple résultant de l’excentricité doit être absorbé par la poutre principale
- La traction axiale doit être contrôlée séparément si nécessaire
Applications :
- Assemblage de poutres secondaires sur poutres maîtresses en construction bois
- Suspension encastrée de poutres avec montage frontal par brides
- Convient pour des projets nécessitant une fixation discrète et résistante
Avantages produit :
- Montage presque invisible garantissant une esthétique optimale
- Protection accrue contre le feu grâce au type de fixation
- Facilité et rapidité de montage grâce au système d'accroche
- Résistance et durabilité assurées par l'utilisation d'acier galvanisé de haute qualité
Conditionnement, stockage et conservation :
- Non spécifiés dans le document fourni
Produits associés recommandés :
- Cloueur autonome F 40/65 G2 (Code : 12AG3465MC)
- Goupille (Code : GOU12140)
- Pointe d’ancrage Pack 34° 40 x 40 (Code : P3440406)
- Pointe d’ancrage Pack 34° 40 x 50 (Code : P3440506)
Normes et certifications :
- Conforme à la norme DIN 1052: 2008-12 pour le calcul des capacités de charge
- Évaluation technique européenne ETA-10/0009
- Certifié CE 0769
L'Étrier H.124 - Aslafix est un connecteur intégral à 4 rangées, offrant une solution fiable et esthétique pour les assemblages bois, avec des dimensions précises et une haute qualité de fabrication garantissant performance et sécurité.
- Modèle : ETRIER H.124
- Type : ETRIER120
- Marque : ASLAFIX
- Connecteurs : Invisibles
Questions produits
À quoi sert l'Étrier H.124 - Aslafix et dans quels contextes est-il utilisé ?
L'Étrier H.124 est destiné à l'assemblage de poutres secondaires sur des poutres maîtresses en construction bois. Il permet un montage presque invisible, garantissant une fixation solide tout en assurant une finition esthétique soignée. Ce type de fixation est également avantageux pour la protection contre le feu.
Quelles sont les caractéristiques techniques principales de l'Étrier H.124 ?
Ce modèle est réalisé en acier pré-galvanisé de 3 mm d’épaisseur, de qualité S250 GD+Z275 selon la norme EN 10346:2009. Il présente une résistance minimale à la traction Re de 250 MPa, une résistance maximale Rm de 360 MPa et une déformation à la rupture A80 de 19 % selon EN 10143:1993. Ses dimensions principales sont 124 mm x 98 mm x 60 mm avec une épaisseur de 3/6 mm.
Comment se réalise la fixation et quel est le système de montage ?
La fixation principale s’effectue avec des clous rainurés GH 4,0x60 mm, et une cheville d’ancrage en acier de qualité S235JR peut être utilisée. Le montage est facilité par un système d’accroche ingénieux, rendant l'installation rapide et conviviale.
Quelles sont les performances et limites de charge de cet étrier ?
Selon la norme DIN 1052: 2008-12, l'Étrier H.124 supporte une force portante élevée. Par exemple, avec 24 clous à 60 mm de solive, la capacité totale est de 7,75 kN en pression et 6,56 kN en traction vers le bas. Le couple résultant de l’excentricité doit être absorbé par la poutre principale, et la traction axiale doit être contrôlée séparément si nécessaire.
Quelles normes et certifications garantissent la conformité et la sécurité de ce produit ?
L'Étrier H.124 est conforme à la norme DIN 1052: 2008-12 pour le calcul des capacités de charge. Il bénéficie d'une évaluation technique européenne ETA-10/0009 et est certifié CE 0769, assurant ainsi sa fiabilité et sa conformité aux exigences de sécurité en vigueur.
