ETRIER H164 - ALSAFIX - ETRIER160
Référence : A060ETRIER160
Découvrez ETRIER H164 - ALSAFIX - ETRIER160 disponible à l'achat
- Connexion solide et durable garantie
- Connecteurs invisibles pour un rendu esthétique
- Installation facile grâce à une conception ergonomique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

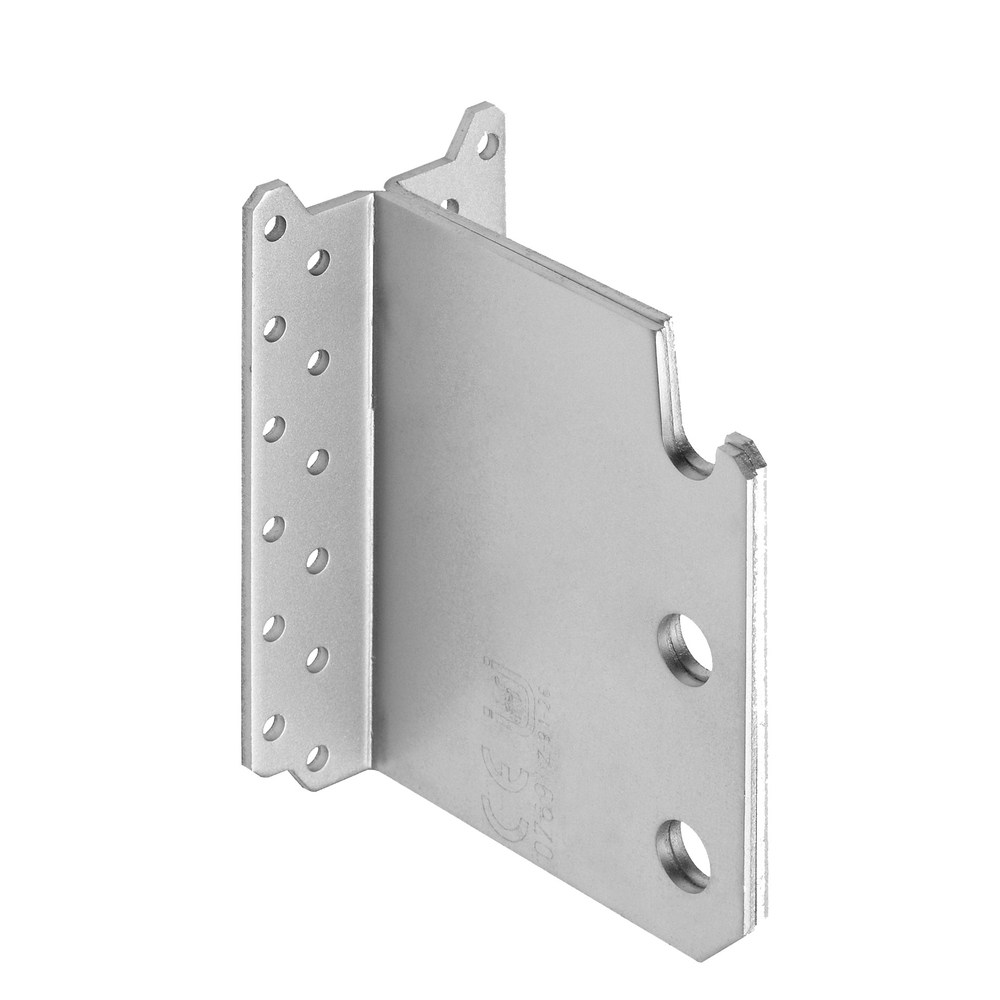

Découvrez l'ETRIER H.164 - ASLAFIX - ETRIER160, une solution innovante pour vos projets de construction.
Ce modèle d'étrier est conçu pour garantir une connexion solide et durable. Les connecteurs invisibles permettent d'optimiser l'esthétique, tout en assurant une efficacité maximale lors de l'assemblage.
L'ETRIER H.164 se distingue par sa robustesse et sa facilité d'utilisation. Il est spécialement conçu pour des applications nécessitant des supports fiables et discrets, ce qui en fait un choix idéal pour les professionnels de la construction. Sa conception ergonomique facilite l'installation, tout en maintenant la qualité structurelle nécessaire.
Optez pour l'ETRIER H.164 - ASLAFIX - ETRIER160 pour allier performance et design dans vos travaux.
Applications et usages :
- Assemblage de poutres secondaires sur poutres maîtresses.
- Montage presque invisible, avantageux pour la protection contre le feu.
- Convient aux professionnels recherchant des supports fiables et discrets.
Fonctionnement et installation :
- Montage facilité par un système d'accroche.
- Fixation à la poutre principale/support avec des clous rainurés GH 4,0x60.
- Le couple résultant de l’excentricité doit être absorbé par la poutre principale.
- La traction axiale doit être contrôlée séparément si nécessaire.
Caractéristiques techniques :
- Type : Étrier H.164
- Modèle : ETRIER160
- Marque : ALSAFIX
- Connecteurs invisibles
- Dimensions : A = 164 mm, B = 98 mm, C = 60 mm, épaisseur = 3/6 mm
- Diamètre des clous Ø5 = 32 mm, Ø13 = 4 mm
- Poids : 25 kg (indiqué dans le tableau général, poids par pack ou unité non précisé)
Matériaux et composition :
- Acier pré-galvanisé de 3,0 mm d’épaisseur, qualité S250 GD+Z275 selon la norme EN 10346:2009.
- Résistance minimale à la traction Rm de 360 MPa.
- Déformation minimale à la rupture A80 de 19 % selon la norme EN 10143:1993.
- Cheville d’ancrage en acier qualité S235JR.
Performances et capacités de charge (extraits pour ETRIER160) :
- Solive de 60 mm, fixation avec 32 clous 4,0x60
- Pression vers le bas : jusqu’à 19,33 kN
- Traction vers le haut : jusqu’à 16,81 kN
- Les valeurs de pression et traction varient selon les conditions d’utilisation (permanentes, moyennes, courtes) et le nombre de clous engagés (total ou partiel).
- Calcul des capacités selon la norme DIN 1052: 2008-12.
Dimensions et poids :
- Dimensions principales : 164 x 98 x 60 mm (A x B x C)
- Épaisseur : 3/6 mm
- Poids : 25 kg (voir tableau)
Compatibilités et accessoires associés :
- Cloueur autonome F 40/65 G2 (Code : 12AG3465MC)
- Goupille (Code : GOU12140)
- Pointe d’ancrage Pack 34° 40 x 40 (Code : P3440406)
- Pointe d’ancrage Pack 34° 40 x 50 (Code : P3440506)
Normes et certifications :
- Conforme aux normes EN 10346:2009, EN 10143:1993, DIN 1052:2008-12.
- Certification CE 0769 (visible sur le document).
Conditions d’utilisation et recommandations :
- Distance des clous par rapport au bord chargé : 28 mm perpendiculairement à la fibre.
- Le couple résultant de l’excentricité doit être absorbé par la poutre principale.
- Contrôle éventuel de la traction axiale.
Avantages produit :
- Connecteurs invisibles pour une esthétique optimisée.
- Force portante élevée.
- Montage discret et protégé contre le feu.
- Facilité d’installation grâce au système d’accroche.
- Matériaux robustes et certifiés.
Conditionnement, stockage et conservation :
- Non précisé dans les documents fournis.
Le produit allie performance, design et robustesse pour répondre aux exigences des constructions modernes, en garantissant une fixation fiable et discrète des poutres secondaires sur les poutres maîtresses. Les données techniques et les schémas fournis dans le document appuient la précision des capacités de charge et des dimensions.
- Type : Étrier H.164
- Marque : ASLAFIX
- Modèle : ETRIER160
- Caractéristiques : Connecteurs invisibles
Questions produits
Quels sont les matériaux et normes respectés par l’ETRIER H164 - ALSAFIX - ETRIER160 ?
L’étrier est fabriqué en acier pré-galvanisé de 3,0 mm d’épaisseur, qualité S250 GD+Z275 selon la norme EN 10346:2009. Il présente une résistance minimale à la traction Rm de 360 MPa et une déformation minimale à la rupture A80 de 19 % conformément à la norme EN 10143:1993. Ce produit est conforme aux normes EN 10346:2009, EN 10143:1993 et DIN 1052:2008-12, avec une certification CE 0769.
Comment se réalise la fixation de l’étrier sur la poutre principale ?
La fixation s’effectue avec des clous rainurés GH 4,0x60. La distance des clous par rapport au bord chargé doit être de 28 mm perpendiculairement à la fibre du bois. Le montage est facilité par un système d’accroche intégré à l’étrier.
Quelles sont les capacités de charge de l’ETRIER160 pour la fixation de poutres secondaires ?
Pour une solive de 60 mm et une fixation avec 32 clous 4,0x60, l’étrier supporte une pression vers le bas jusqu’à 19,33 kN et une traction vers le haut jusqu’à 16,81 kN. Ces valeurs varient selon la durée de charge (permanente, moyenne, courte) et le nombre de clous engagés (total ou partiel), conformément aux calculs selon la norme DIN 1052:2008-12.
Quels sont les avantages techniques des connecteurs invisibles de cet étrier ?
Les connecteurs invisibles offrent un montage presque invisible, ce qui améliore l’esthétique des ouvrages et contribue à la protection contre le feu. Ils garantissent une connexion solide et durable tout en restant discrets.
Quelles précautions techniques doivent être prises en compte lors de l’installation ?
Le couple résultant de l’excentricité doit être absorbé par la poutre principale. Par ailleurs, la traction axiale doit être contrôlée séparément si nécessaire pour assurer la sécurité et la performance de la connexion.
