ETRIER H204 - ALSAFIX - ETRIER200
Référence : A060ETRIER200
Découvrez ETRIER H204 - ALSAFIX - ETRIER200 disponible à l'achat
- Fixation solide et discrète
- Système de connecteurs invisibles
- Matériaux durables et résistants
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

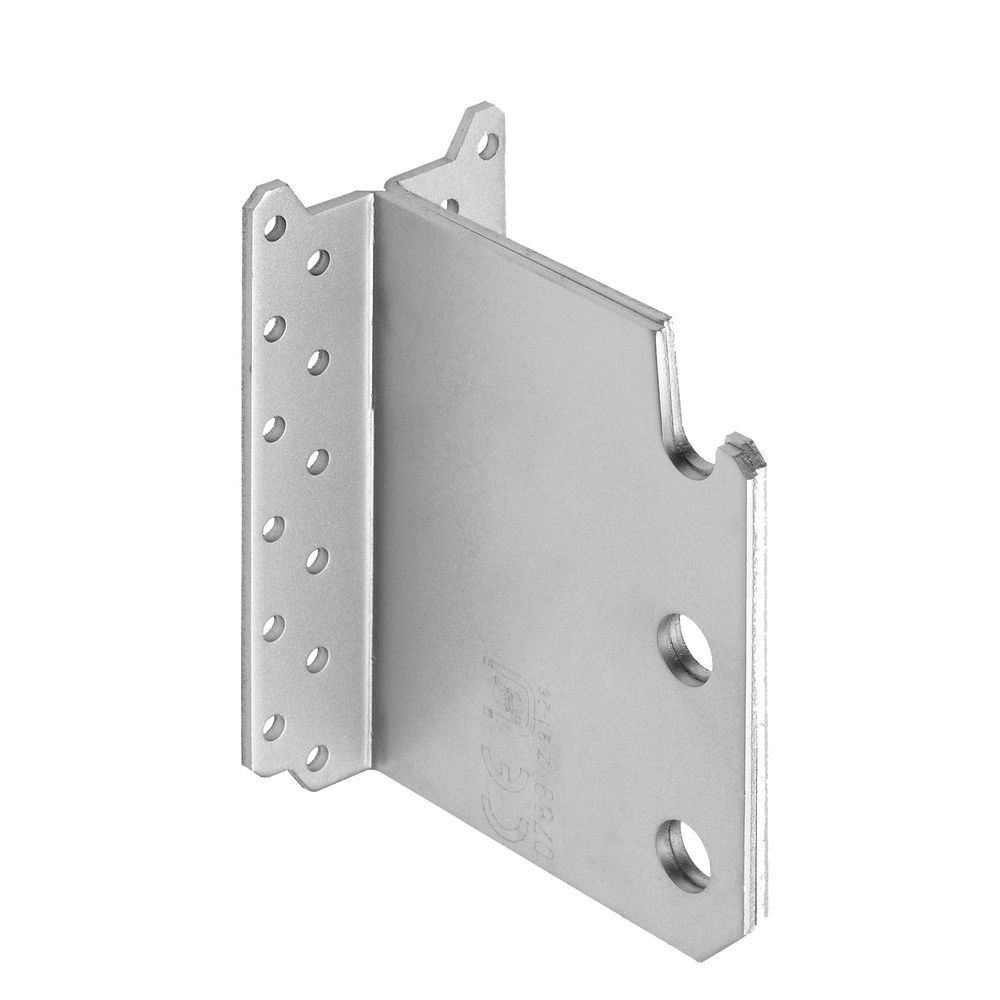

Découvrez l'Étrier H.204 - Aslafix - Étrier200, un connecteur invisible alliant performance et esthétisme.
L'Étrier H.204 est conçu pour offrir une fixation solide et discrète dans divers travaux de construction. Son installation se fait facilement grâce à un système de connecteurs invisibles, garantissant un rendu parfaitement lisse. Il est recommandé de choisir cet étrier pour des assemblages nécessitant une finition impeccable.
Ce produit se distingue par sa robustesse et sa capacité à assurer des connexions stables. L'Étrier H.204 est fabriqué à partir de matériaux de haute qualité, assurant durabilité et résistance face aux contraintes mécaniques. Ce modèle convient à de nombreuses applications, faisant de lui un choix idéal pour les professionnels du bâtiment et les bricoleurs avertis.
Description et usages :
- Conçu pour des assemblages nécessitant une finition impeccable.
- Utilisé principalement dans les travaux de construction pour la fixation de poutres secondaires.
- Montage facilité grâce à un système d'accroche ingénieux.
- Convient aussi bien aux professionnels du bâtiment qu'aux bricoleurs avertis.
Fonctionnement :
- Fixation à la poutre principale ou au support avec des clous rainurés GH 4,0x60.
- Montage partiel ou total selon les besoins.
- Le couple résultant de l’excentricité doit être absorbé par la poutre principale.
- La traction axiale doit éventuellement être contrôlée séparément.
Caractéristiques techniques détaillées :
- Modèle : ETRIER H.204 (référence ETRIER200).
- Dimensions : A = 204 mm, B = 98 mm, C = 60 mm, épaisseur = 3/6 mm.
- Nombre de clous total : 40, clous partiels : 20.
- Diamètre des trous : Ø5 mm et Ø13 mm.
- Poids : 15 kg.
- Matériau : Acier pré-galvanisé S250 GD+Z275 de 3,0 mm d'épaisseur conforme à la norme EN 10346:2009.
- Résistance à la traction Rm : 360 MPa minimum.
- Résistance minimale à la rupture A80 : 19 % selon la norme EN 10143:1993.
- Cheville d’ancrage en acier qualité S235JR.
Performances :
- Force portante élevée avec des valeurs de pression et traction selon différents coefficients kmod (0,6 permanent, 0,8 moyen, 0,9 court terme).
- Capacité de charge calculée selon la norme DIN 1052: 2008-12.
- Exemple : Avec une solive de 216 mm et clouage total, la pression vers le bas peut atteindre 28,14 kN et la traction vers le haut 36,3 kN.
Avantages produit :
- Connecteur invisible pour un rendu esthétique optimal.
- Robuste et durable grâce à l’acier galvanisé.
- Montage rapide et sécurisé.
- Adapté à une large gamme d'applications dans la construction bois.
Conditionnement, stockage et conservation :
- Non spécifiés dans le document, mais il est recommandé de stocker le produit dans un endroit sec à l’abri de l’humidité pour préserver la galvanisation.
Normes et certifications :
- Conforme à la norme EN 10346:2009 pour l’acier galvanisé.
- Conforme à la norme EN 10143:1993 pour les tolérances.
- Capacité de charge validée selon DIN 1052: 2008-12.
- Évaluation technique européenne ETA-10/0009.
En résumé, l'Étrier H.204 - ALSAFIX est un connecteur invisible en acier galvanisé, conçu pour assurer une fixation solide et discrète des poutres secondaires sur poutres maîtresses, avec une excellente résistance mécanique et un montage facilité. Il répond aux normes européennes en vigueur et offre une solution fiable et esthétique pour les professionnels du bâtiment.
- Modèle : ETRIER H.204
- Marque : ASLAFIX
- Type : Etrier
- Connecteurs : Invisibles
Questions produits
À quoi sert l'Étrier H.204 - ALSAFIX ?
L'Étrier H.204 est conçu pour l’assemblage de poutres secondaires sur des poutres maîtresses. Il assure une fixation solide et discrète, avec un montage presque invisible, ce qui est particulièrement avantageux pour la protection contre le feu.
Quels matériaux composent cet étrier et quelles normes respecte-t-il ?
Il est fabriqué en acier pré-galvanisé S250 GD+Z275 de 3 mm d’épaisseur, conforme aux normes EN 10346:2009 et EN 10143:1993. Sa résistance à la traction est d’au moins 360 MPa avec une déformation minimale à la rupture A80 de 19 %.
Comment se réalise la fixation de l'Étrier H.204 ?
La fixation s’effectue sur la poutre principale ou le support à l’aide de clous rainurés GH 4,0x60. Le montage peut être partiel ou total selon les besoins, avec un système d’accroche facilitant la pose.
Quelles sont les performances mécaniques de cet étrier ?
Sa capacité de charge est calculée selon la norme DIN 1052:2008-12. Par exemple, avec une solive de 216 mm et un clouage total, la pression vers le bas peut atteindre 28,14 kN et la traction vers le haut 36,3 kN, garantissant une fixation stable et robuste.
Quels sont les points de vigilance concernant l’utilisation de cet étrier ?
Le couple résultant de l’excentricité doit être absorbé par la poutre principale. La traction axiale doit être contrôlée séparément si nécessaire, afin d’assurer la sécurité et la stabilité de l’assemblage.
