ETRIER H244 - ALSAFIX - ETRIER240
Référence : A060ETRIER240
Découvrez ETRIER H244 - ALSAFIX - ETRIER240 disponible à l'achat
- Fixation robuste avec connecteurs invisibles
- Installation facile et discrète
- Résistance accrue pour une meilleure stabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

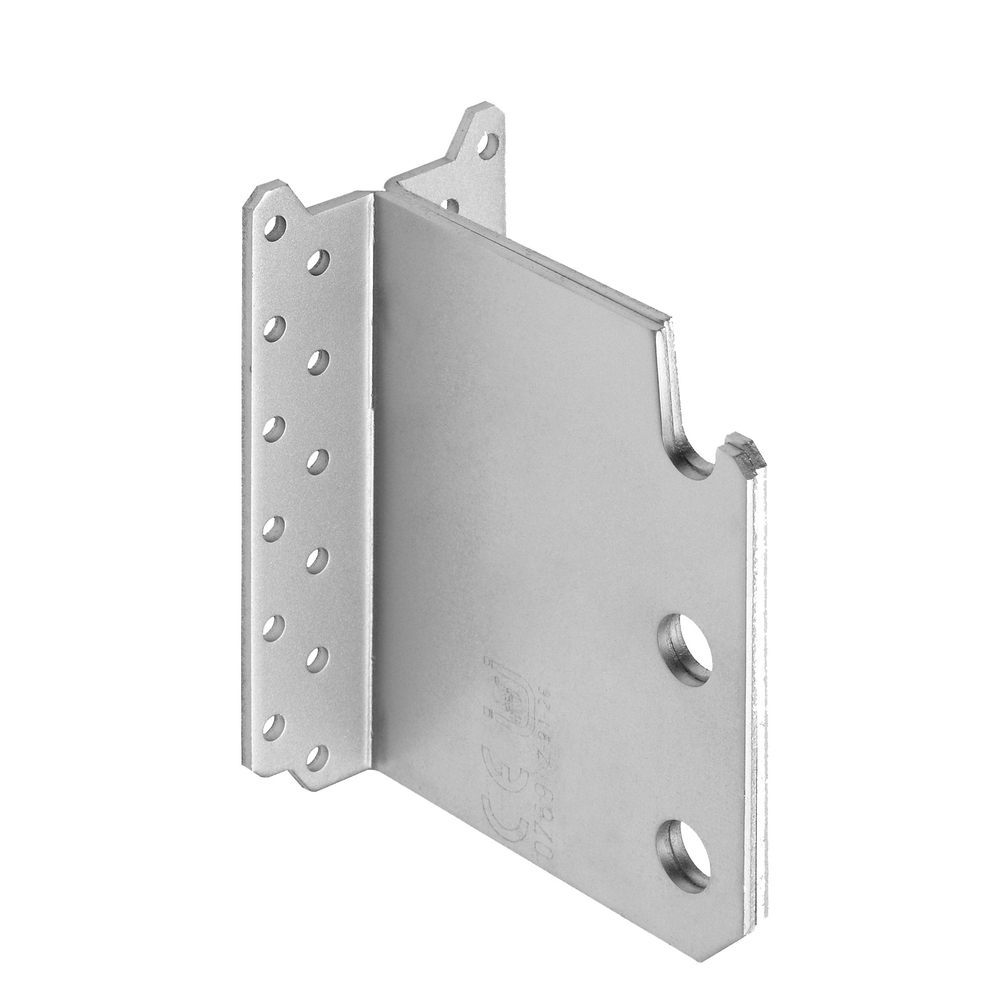

Découvrez l'étrier H.244 ASLAFIX, un choix optimal pour vos projets de construction.
Cet étrier, doté de connecteurs invisibles, assure une fixation robuste et discrète. Il est conçu pour s’intégrer harmonieusement dans vos structures tout en garantissant une excellente stabilité. Pour une installation facile, veillez à respecter les instructions du fabricant.
L'étrier H.244 est spécialement conçu pour offrir une résistance accrue. Ses connecteurs invisibles permettent un rendu esthétique soigné. Fabriqué avec des matériaux de haute qualité, cet étrier est idéal pour des applications variées dans le bâtiment, garantissant ainsi durabilité et performance.
Fonctionnement et montage :
- Le montage est facilité grâce à un système d’accroche.
- La fixation à la poutre principale ou au support se fait avec des clous rainurés GH 4,0x60.
- La distance des clous par rapport au bord chargé, perpendiculairement à la fibre, est de 28 mm.
- Le couple résultant de l’excentricité doit être absorbé par la poutre principale.
- La traction axiale doit éventuellement être contrôlée séparément.
Caractéristiques techniques détaillées (ETRIER240) :
- Dimensions : A = 244 mm, B = 98 mm, C = 60 mm, épaisseur = 3/6 mm
- Nombre de clous : 48 (total) ou 24 (partiel)
- Diamètre des clous : Ø5 = 48 mm, Ø13 = 6 mm
- Poids : 15 kg
- Matériau : Acier pré-galvanisé S250 GD+Z275, épaisseur 3,0 mm, conforme aux normes EN 10346:2009 et EN 10143:1993
- Qualité de l'acier : S235JR pour la cheville d’ancrage
- Revêtement : Galvanisation Z275
Performances (valeurs de capacité de charge selon DIN 1052:2008-12, densité brute caractéristique rk=350 kg/m³) :
- Force portante élevée avec différentes valeurs de pression et traction selon la durée de charge (permanent, moyen, court)
- Exemple pour solive 60x252 mm, clouage total 48 clous : pression vers le bas 23,74 kN, traction vers le haut 22,06 kN
- Ces valeurs varient suivant la configuration de la solive, le nombre de clous, et les conditions de charge
Usages et applications :
- Assemblage de poutres secondaires sur poutres maîtresses dans les structures bois
- Convient pour des applications nécessitant une fixation esthétique et une protection contre le feu
- Utilisation avec des produits associés comme cloueur autonome F 40/65 G2, goupille, pointe d’ancrage
Avantages produit :
- Montage presque invisible assurant un rendu esthétique soigné
- Résistance mécanique élevée
- Facilité d'installation grâce au système d'accroche
- Conformité aux normes européennes avec certification ETA-10/0009 et marquage CE 0769
Conditionnement, stockage et conservation :
- Non spécifiés explicitement dans le document, mais le produit est livré avec les accessoires nécessaires (clous, chevilles) et doit être stocké dans des conditions préservant la galvanisation et la qualité de l'acier.
En résumé, l'étrier H.244 ALSAFIX est un connecteur métallique pré-galvanisé conçu pour des assemblages solides et discrets de poutres en bois, offrant une solution technique fiable et conforme aux normes en vigueur.
- Type d'étrier : ETRIER H.244
- Fabricant : ASLAFIX
- Modèle : ETRIER240
- Connecteurs : Invisibles
- Applications : Fixation discrète
- Matériau : Non spécifié
- Dimensions : Non spécifiées
Questions produits
À quoi sert l’étrier H.244 ALSAFIX et dans quels contextes peut-on l’utiliser ?
L’étrier H.244 ALSAFIX est conçu pour l’assemblage de poutres secondaires sur poutres maîtresses en structures bois. Il offre une fixation robuste et quasi invisible, ce qui est particulièrement utile pour un rendu esthétique soigné. Ce type de montage est aussi avantageux pour la protection contre le feu.
Comment se réalise la fixation de l’étrier H.244 sur la poutre principale ?
La fixation se fait à l’aide de clous rainurés GH 4,0x60, positionnés à 28 mm du bord chargé perpendiculairement à la fibre. Le montage est facilité par un système d’accroche intégré à l’étrier.
Quelles sont les caractéristiques techniques et matériaux de l’étrier H.244 ?
L’étrier est fabriqué en acier pré-galvanisé S250 GD+Z275, avec une épaisseur de 3 mm. La cheville d’ancrage est en acier de qualité S235JR. Il respecte les normes EN 10346:2009 et EN 10143:1993, garantissant une bonne résistance mécanique et une protection contre la corrosion.
Quelles sont les performances de charge de l’étrier H.244 ?
Selon la norme DIN 1052:2008-12, cet étrier supporte des forces importantes en pression et traction, variant selon la durée de charge (permanente, moyenne, courte). Par exemple, avec un clouage total de 48 clous sur une solive de 60x252 mm, il peut résister à une pression vers le bas de 23,74 kN et une traction vers le haut de 22,06 kN.
Quelles sont les précautions à respecter lors de l’installation de l’étrier H.244 ?
Le couple résultant de l’excentricité doit être absorbé par la poutre principale. De plus, la traction axiale doit être contrôlée séparément si nécessaire, afin d’assurer la sécurité et la stabilité de l’assemblage.
