Expandeur pneumatique pour soufflets de cardan DRAKKAR - 15610
Découvrez Expandeur pneumatique pour soufflets de cardan DRAKKAR - 15610 disponible à l'achat
- Structure en aluminium durable
- Capacité d\'expansion de 20 à 110 mm
- Fonctionne sous une pression maximale de 9 bars
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- capacité : 20 à 110mm
- matière : aluminium
- pression max : 9 bar
- type : expandeur pneumatique
- raccord : entrée d'air 1/4"
Fiche produit
Notice de montage
Certificat de conformité
Description

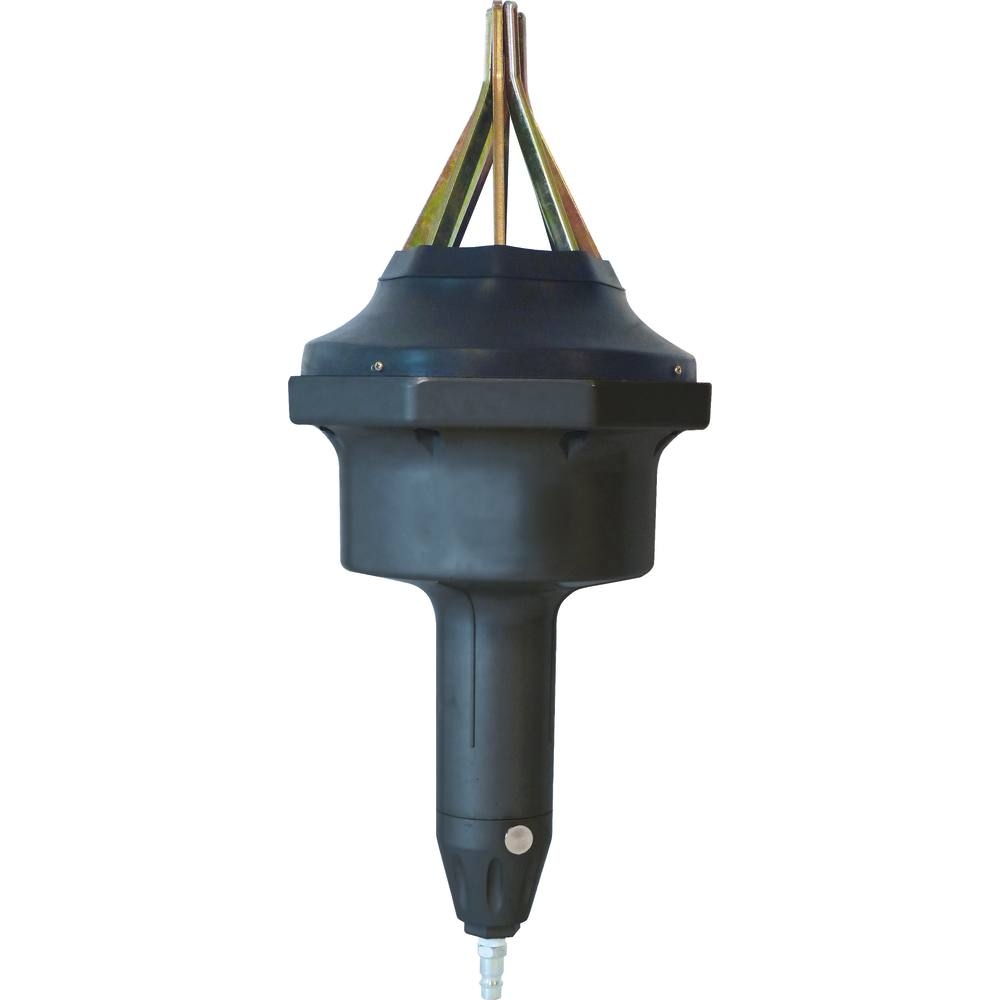

L'expandeur pneumatique pour soufflets de cardan DRAKKAR - 15610 est un outil professionnel conçu pour faciliter la pose et la dépose des soufflets de cardan universels en caoutchouc élastique.
Il permet d'installer un soufflet de cardan ou d'arbre de transmission sans avoir à démonter le cardan, ce qui réduit considérablement le temps d'intervention.
Sa structure est en aluminium, assurant robustesse et durabilité.
La capacité d'expansion de l'appareil s'étend de 20 à 110 mm, ce qui lui confère une grande polyvalence pour différents diamètres de soufflets.
Il fonctionne sous une pression maximale de 9 bars, avec une pression de travail recommandée entre 5 et 8 bars.
L'entrée d'air standard est de 1/4", facilitant son raccordement à la plupart des compresseurs d'air.
Le niveau sonore de l'outil est inférieur à 70 dB (57,3 dB mesurés), garantissant un environnement de travail relativement silencieux.
Le poids de l'expandeur est de 3,2 kg, avec des dimensions compactes de 465 x 148 x 148 mm, ce qui facilite sa manipulation et son transport.
Pour une utilisation optimale, il est recommandé de porter des équipements de protection, notamment des lunettes et des gants.
L'outil doit être utilisé uniquement par des personnes compétentes et formées.
Il est conseillé d'utiliser un régulateur de pression si la pression du réseau dépasse 8 bars.
Après chaque utilisation, il faut débrancher l'expandeur du réseau pneumatique et ne pas ouvrir les mâchoires tant que le soufflet n'est pas en place.

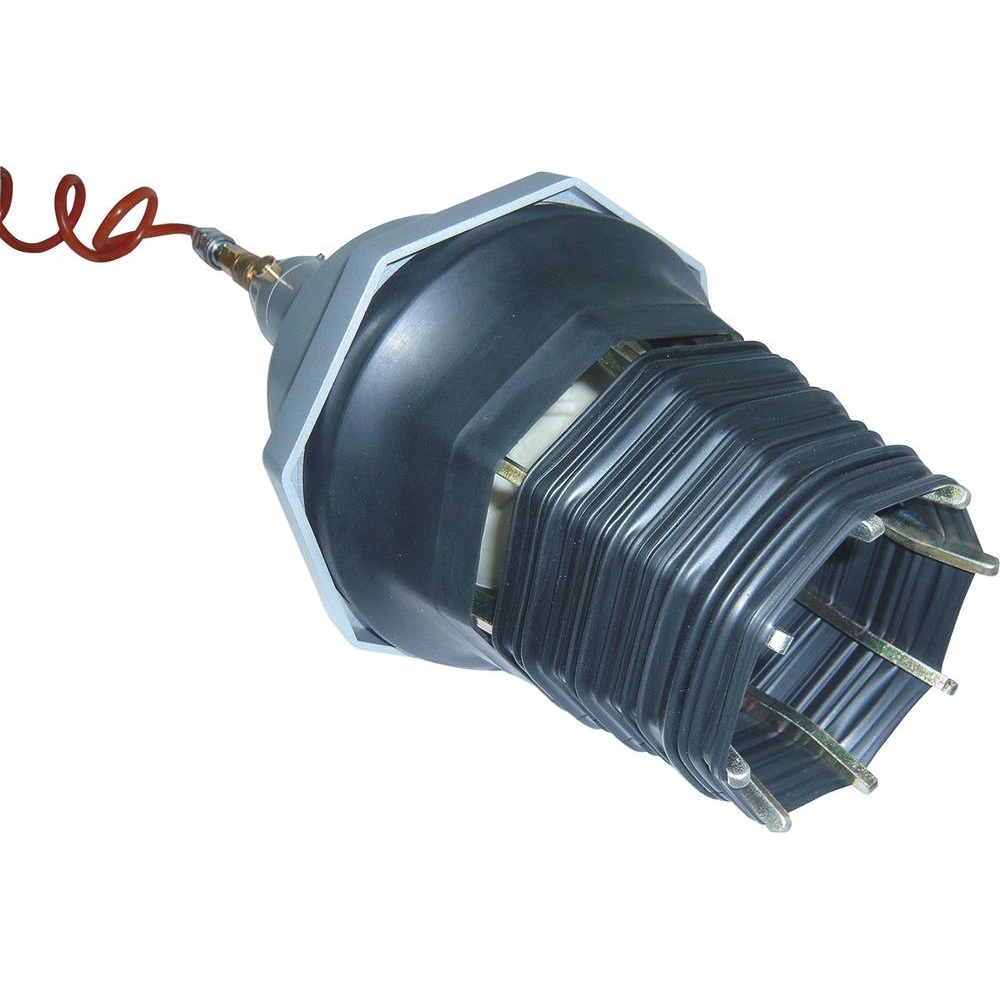

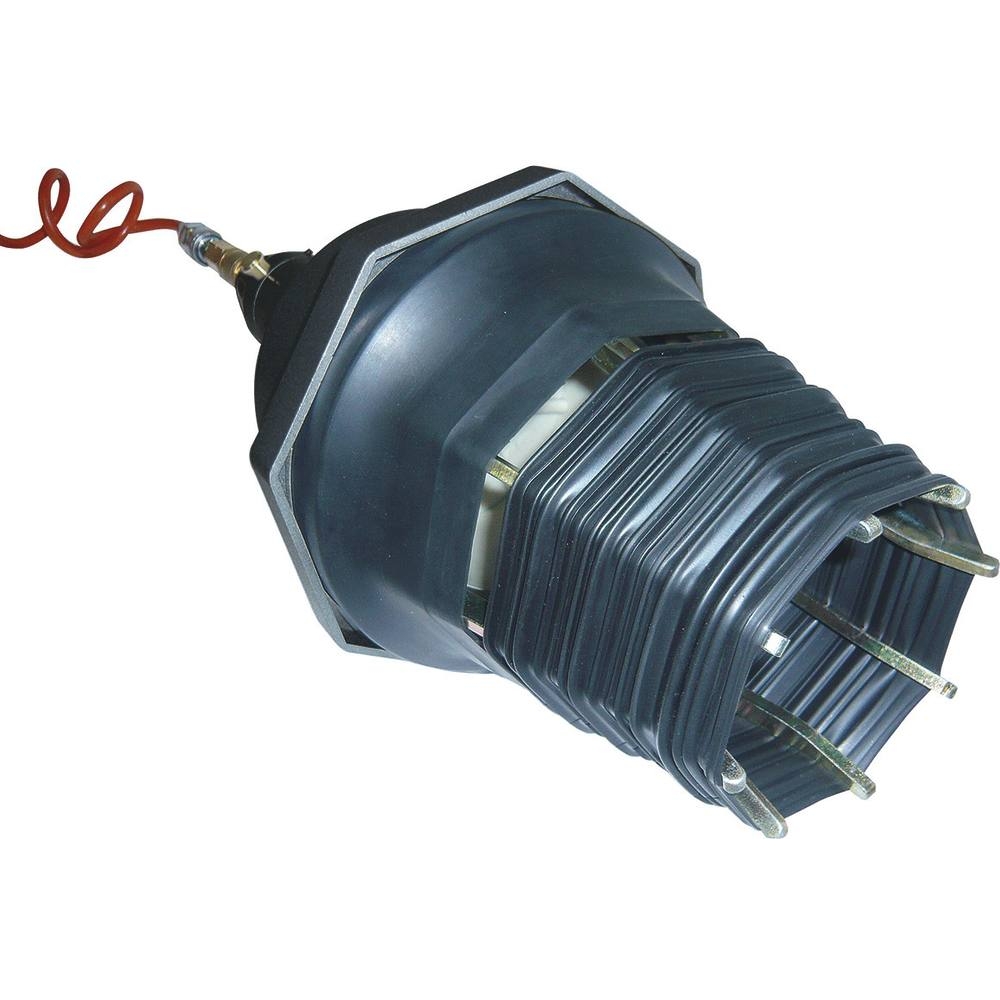

Le fonctionnement s'effectue en connectant l'expandeur à l'air comprimé, puis en faisant glisser le soufflet sur les mâchoires du côté de la grande extrémité.
Le bouton "+" permet d'ouvrir les bras pour poser le soufflet sur le joint, tandis que le bouton "–" sert à refermer l'expandeur une fois le soufflet en place.
Les mains doivent être maintenues à distance des pièces mobiles durant toute la manipulation.
Aucun entretien spécifique n'est requis, et les soufflets ne nécessitent aucun lubrifiant supplémentaire grâce au fonctionnement unique de l'outil.
Le raccord d'air peut être remplacé si nécessaire.
Cet expandeur est un outil indispensable pour garantir des interventions rapides, précises et efficaces sur les soufflets de cardan, en alliant robustesse, sécurité et simplicité d'utilisation.
Enfin, l'appareil contient des matériaux recyclables et doit être recyclé conformément aux réglementations locales en matière de déchets électriques.
Guide d'utilisation

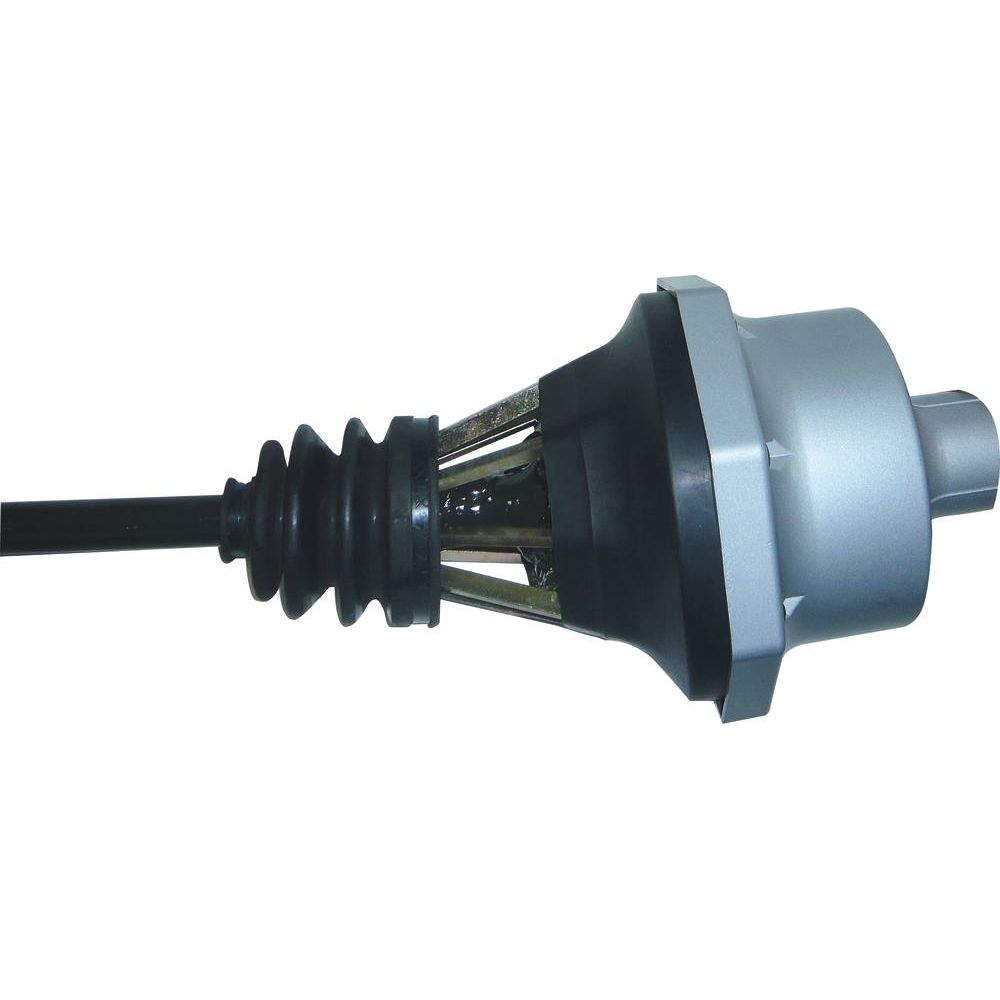

Après avoir positionné le soufflet, il faut mettre l'expandeur sur le joint homocinétique et presser le bouton « - » pour refermer les bras. Une fois le soufflet en place, l'expandeur peut être déconnecté de l'alimentation pneumatique, les bras restant ouverts jusqu'à ce que le bouton « - » soit pressé. Enfin, l'expandeur est retiré, laissant le soufflet en position pour finir le montage selon la méthode traditionnelle.
L'utilisation est réservée aux soufflets universels en caoutchouc élastique et permet d'installer ou de retirer un soufflet de cardan ou d'arbre de transmission sans démonter le cardan. La pression de travail recommandée se situe entre 5 et 8 bars, avec une pression maximale de 9 bars. En cas de dépassement de 8 bars, un régulateur doit être utilisé.
En cas de fonctionnement non conforme, il est conseillé de ne pas ouvrir les mâchoires tant que le soufflet n'est pas en place, de débrancher l'expandeur après chaque utilisation, et de toujours utiliser les protections de sécurité appropriées.
Le résultat attendu est une pose ou une dépose du soufflet réalisée sans démontage du cardan, avec un positionnement correct du soufflet sur le joint homocinétique, facilitant ainsi l'intervention sur le véhicule.
FAQ : Questions / Réponses :
Quelle est la capacité d'expansion de l'expandeur pneumatique pour soufflets de cardan DRAKKAR 15610 ?
L'expandeur permet de travailler sur des soufflets de cardan dont le diamètre varie de 20 à 110 mm, offrant ainsi une grande polyvalence pour différents types de soufflets universels en caoutchouc élastique.
Quelle pression d'air maximale peut supporter cet outil et quelle pression est recommandée en usage ?
La pression maximale d'utilisation est de 9 bars, avec une pression de travail recommandée entre 5 et 8 bars. En cas de dépassement de 8 bars, il est nécessaire d'utiliser un régulateur pour garantir la sécurité et la performance.
Quels sont les matériaux et caractéristiques techniques principaux de cet expandeur ?
La structure est en aluminium, assurant robustesse et durabilité. L'outil pèse environ 3,2 kg et se raccorde à une source d'air comprimé via une entrée standard 1/4". Le niveau sonore est inférieur à 70 dB(A).
Comment se déroule la mise en place d’un soufflet de cardan avec cet expandeur ?

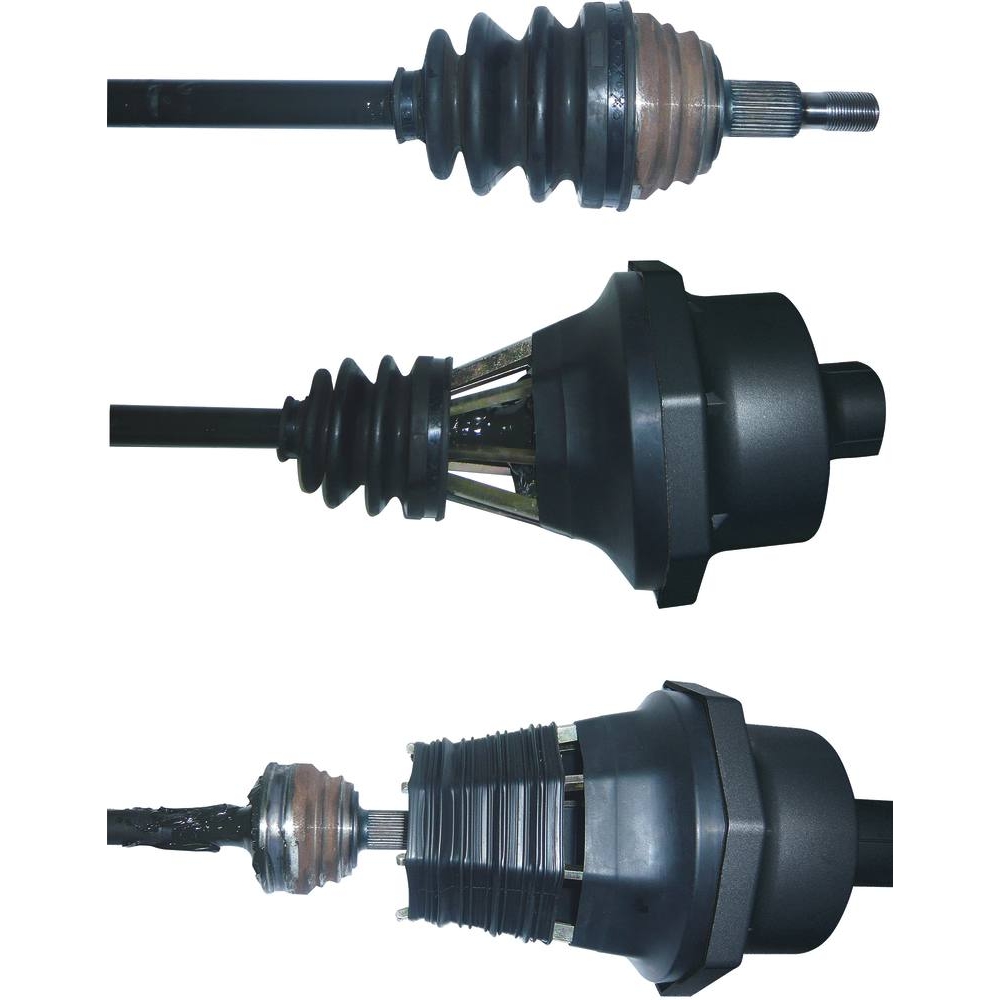

Après avoir connecté l'outil à l'air comprimé, il faut respecter le sens d'installation du soufflet par rapport au cardan. Le soufflet est glissé sur les mâchoires côté grande extrémité, puis le bouton « + » est pressé pour ouvrir les bras et positionner le soufflet. Ensuite, on place l'expandeur sur le joint homocinétique et on presse le bouton « - » pour refermer les bras et fixer le soufflet en place.
Quelles sont les précautions de sécurité à respecter lors de l’utilisation de cet expandeur ?
Il est impératif de porter des équipements de protection oculaire et des gants. Ne jamais ouvrir les mâchoires tant que le soufflet n'est pas en place. Tenir les mains éloignées des pièces mobiles durant l’opération. Après chaque utilisation, débrancher l’expandeur de la source d’air comprimé pour éviter tout risque.
Quels sont les critères essentiels à vérifier pour choisir un expandeur pneumatique pour soufflets de cardan ?
Il faut vérifier la capacité d'expansion adaptée au diamètre des soufflets à manipuler, la pression d'air maximale supportée, la robustesse du matériau (ici aluminium), ainsi que la compatibilité du raccord pneumatique. La facilité d'utilisation et la sécurité d'emploi, notamment la présence de commandes ergonomiques et les protections recommandées, sont également des critères clés.
