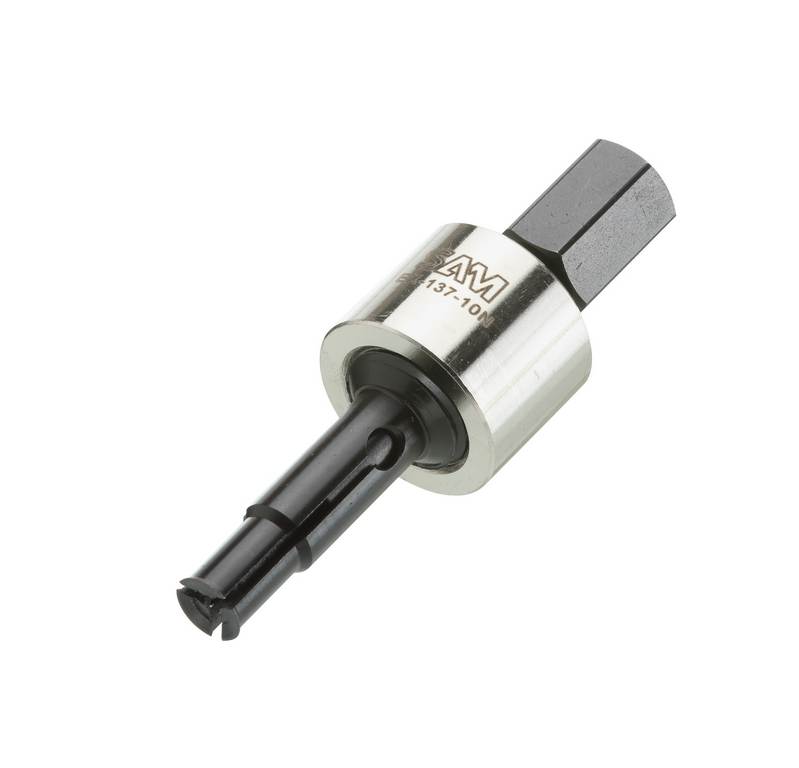

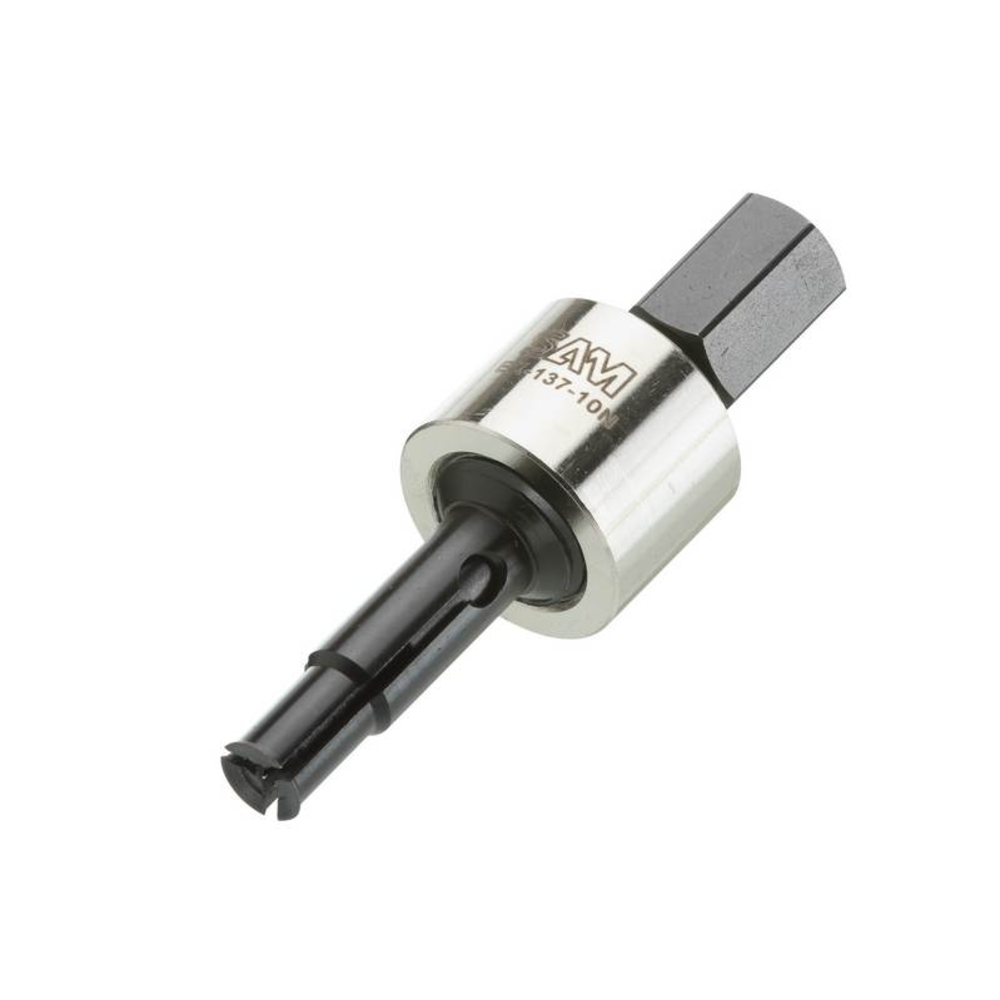

Extracteur à collets SAM OUTILLAGE - EX1375N
Référence : S061EX1375N
Découvrez Extracteur à collets SAM OUTILLAGE - EX1375N disponible à l'achat
- Conçu pour l'extraction de roulements à billes logés
- Permet d'extraire sans point d'appui nécessaire
- Utilisation simple avec vis de force pour une sécurité accrue
- Compatible avec les accessoires EX-137-M2N et EX-137-T2
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Extracteurs à collets
Extracteurs à collets prévus pour l'extraction de roulements à billes logés dans un boitier de carter, extraction de bagues par l'alésage intérieur sans nécessité de point d'appui.

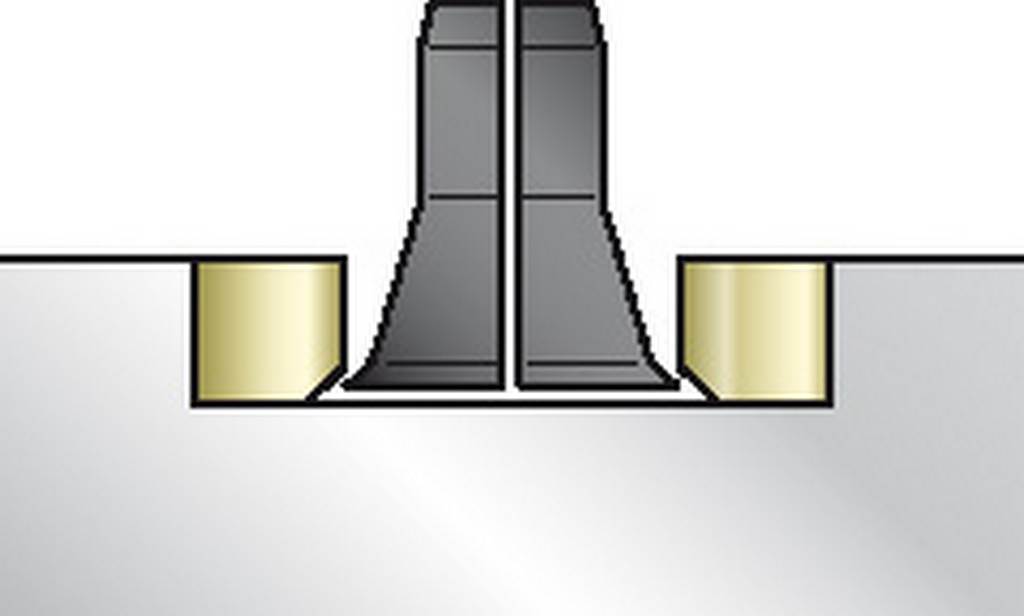

Utilisation: introduire l'extracteur à collet dans le roulement et introduire la vis de force.

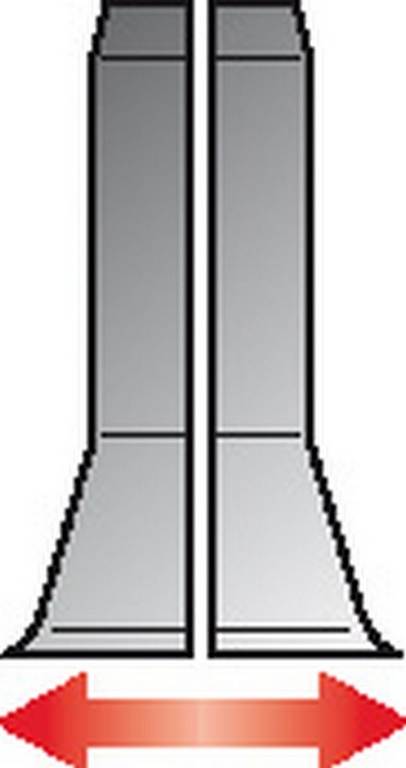

En la vissant, les bords vont s'écarter créant une surface d'appui solide permettant l'extraction en toute sécurité.
Utilisation avec la masse à inertie EX-137-M2N ou le contre-appuis d'extraction EX-137-T2.
Les extracteurs à collets EX1375N sont conçus pour l'extraction de roulements à billes logés dans un boîtier de carter, ainsi que pour l'extraction de bagues par l'alésage intérieur, sans nécessité de point d'appui. Leur fonctionnement repose sur l'introduction de l'extracteur à collet dans le roulement, puis de la vis de force. En vissant cette vis, les bords du collet s'écartent, créant une surface d'appui solide qui permet une extraction sécurisée.
Ils sont compatibles avec la masse à inertie EX-137-M2N et le contre-appuis d'extraction EX-137-T2 pour faciliter l'opération.
Caractéristiques techniques de la référence EX-137-5N :
- Diamètre minimum (ØA min) : 5 mm
- Diamètre maximum (ØA max) : 7 mm
- Largeur B : 8 mm
- Longueur totale (L) : 27 mm
- Diamètre extérieur (ØD) : 15 mm
- Poids : 0,08 kg
La garantie est assurée par SAM OUTIL.
Ces extracteurs offrent une solution fiable et sécurisée pour le démontage de roulements et bagues dans des conditions nécessitant un appui intérieur, facilitant ainsi les opérations de maintenance et réparation mécanique.
ØA min mm : 5
ØA max mm : 7
B mm : 8
L mm : 27
ØD mm : 15
Poids kg : 0,08
Tonnage Max : -
Votre produit SAM OUTILLAGE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SAM OUTILLAGE
60 BOULEVARD THIERSBP 10528
42007 - ST ETIENNE CEDEX 1
France
commande@sam.eu
Questions produits
Quels sont les principes de fonctionnement de l'extracteur à collets EX1375N ?
L'extracteur à collets s'introduit dans le roulement à extraire puis la vis de force est vissée. Ce vissage provoque l'écartement des bords du collet, créant ainsi une surface d'appui solide qui permet d'extraire le roulement en toute sécurité sans nécessiter de point d'appui extérieur.
Quelles sont les dimensions et capacités techniques de l'extracteur EX1375N ?
Le modèle EX1375N est conçu pour des roulements avec un diamètre intérieur compris entre 5 mm et 7 mm. Ses dimensions principales sont : largeur 8 mm, longueur totale 27 mm, diamètre extérieur 15 mm, pour un poids de 0,08 kg. Il bénéficie de la garantie SAM OUTIL.
Avec quels accessoires l'extracteur à collets EX1375N peut-il être utilisé ?
Il est compatible avec la masse à inertie EX-137-M2N et le contre-appuis d'extraction EX-137-T2, qui facilitent l'opération d'extraction.
Quels sont les avantages de l'extracteur à collets EX1375N pour l'extraction de roulements ?
Ce modèle permet l'extraction sans point d'appui extérieur, ce qui simplifie l'opération dans des espaces restreints. L'utilisation de la vis de force garantit une extraction sécurisée grâce à une surface d'appui solide créée par l'écartement des collets.
Quels sont les critères techniques à vérifier pour choisir un extracteur à collets adapté ?
Il faut vérifier le diamètre intérieur du roulement à extraire, qui doit correspondre au diamètre minimum et maximum supporté par l'extracteur (ici 5 à 7 mm pour le EX1375N), ainsi que les dimensions de l'outil pour s'assurer de sa compatibilité avec l'espace de travail.
