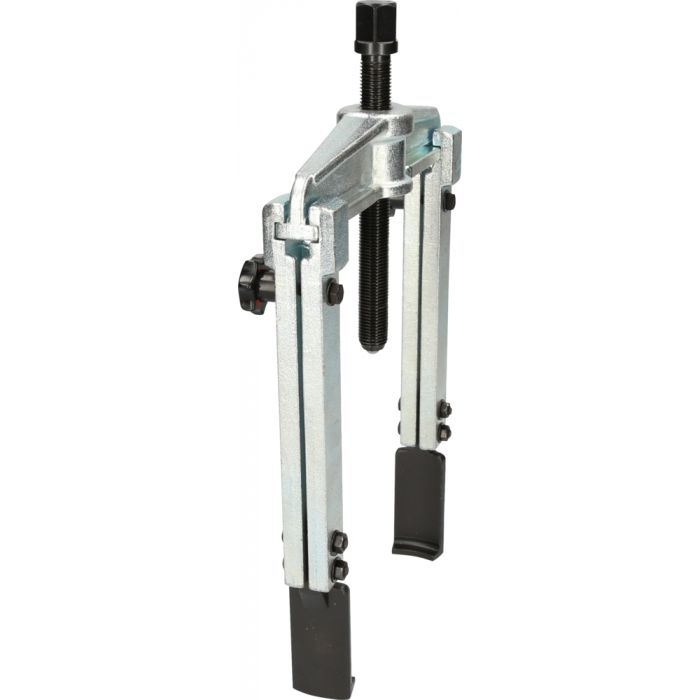

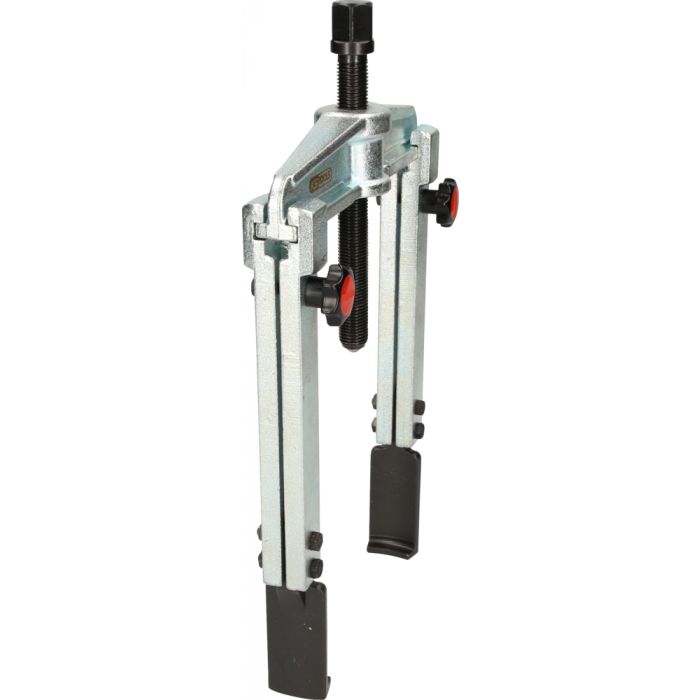

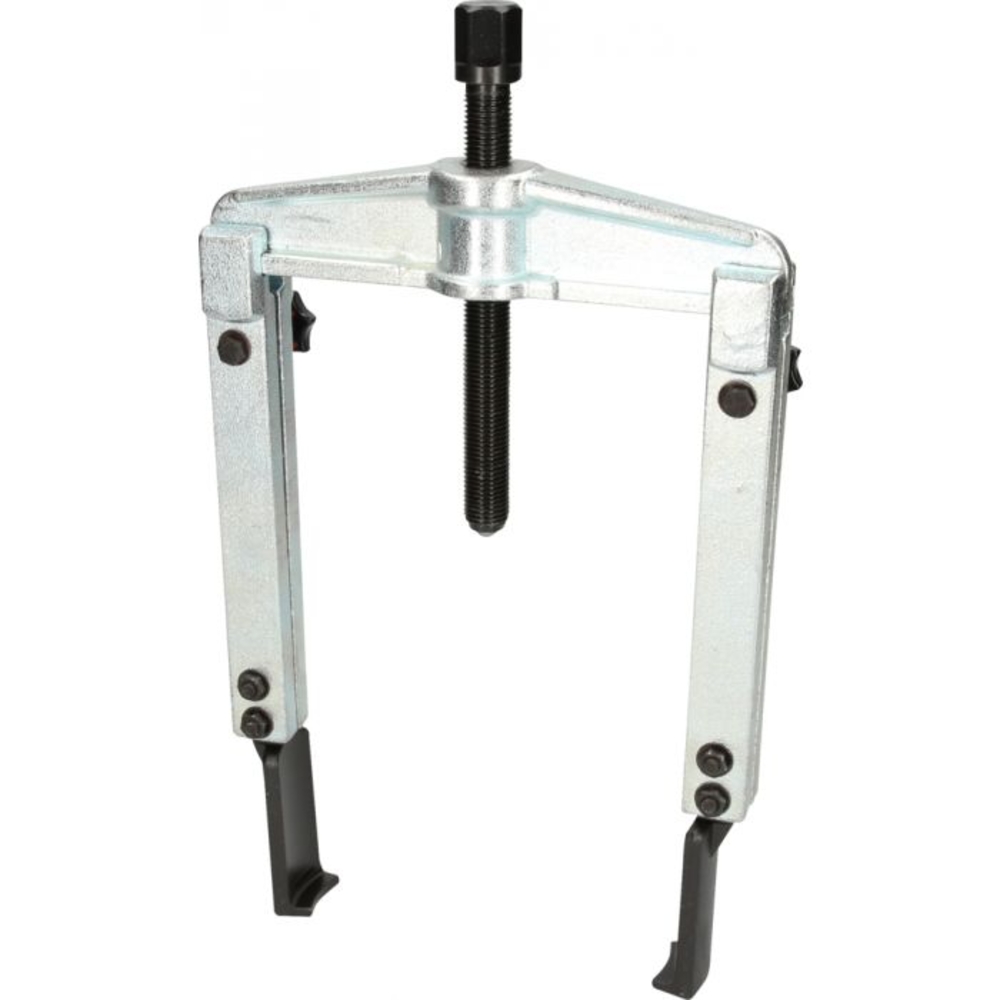

Extracteur universel à réglage rapide et à 2 griffes fines et rallongées 25 - 130 mm 250 mm KS TOOLS - 620.0017

Découvrez l'extracteur universel à réglage rapide, idéal pour des utilisations variées dans des espaces restreints.
Cet extracteur est conçu pour permettre un réglage et un blocage rapides des griffes, facilitant ainsi son utilisation en prise interne ou externe. En inversant les griffes, il s’adapte à différentes situations. Pour des résultats optimaux, il peut être associé à diverses griffes et vis de force hydraulique disponibles en accessoires.
L'outil est fabriqué en alliage spécial et mesure 250 mm en profondeur de prise, avec une envergure de 25 à 130 mm. Il comprend trois griffes, chacune ayant une largeur de 28 mm et une hauteur de pointe de 3,6 mm. La pression maximale supportée est de 4,5 tonnes, et le couple de serrage maximum atteint 80 Nm. L'extracteur fonctionne efficacement avec un écartement de 80 à 180 mm, et la vis de force est de type M14x1,5 sur 130 mm. Cet outil compact et performant est essentiel pour les travaux de mécanique et d’ingénierie.

- Envergure A : 25-130 mm
- Écartement C : 80-180 mm
- Nombre de griffes : 3
- Hauteur des pointes des griffes : 3,6 mm
- Largeur des griffes : 28 mm
- Profondeur de prise B : 250 mm
- Profondeur de prise des griffes E : 8 mm
- Profondeur totale des griffes F : 14 mm
- Vis de force : M14x1,5 x 130
- Couple de serrage maximum : 80 Nm
- Pression maximum : 4,5 t
- Matière : Outil en alliage spécial
- Fonctionnalité : Enfichable, extracteur intérieur/extérieur
- Construction fine avec réglage et blocage rapide des griffes

L'extracteur universel à réglage rapide et à 2 griffes fines et rallongées est conçu pour des utilisations variées, notamment dans des espaces restreints. Il permet un réglage et un blocage rapides des griffes, facilitant ainsi son emploi en prise interne ou externe grâce à la possibilité d'inverser les griffes. Cet outil peut également être utilisé avec différentes griffes et vis de force hydraulique disponibles en accessoires, offrant une grande polyvalence.

Caractéristiques techniques :
- Envergure : 25 à 130 mm
- Écartement : 80 à 180 mm
- Nombre de griffes : 3 griffes fines et rallongées
- Hauteur des pointes des griffes : 3,6 mm
- Largeur des griffes : 28 mm
- Profondeur de prise : 250 mm
- Profondeur de prise des griffes : 8 mm
- Profondeur totale des griffes : 14 mm
- Vis de force : M14x1,5 x 130 mm avec filetage durci
- Couple de serrage maximum : 80 Nm
- Pression maximale supportée : 4,5 tonnes
- Poids : 1,90 kg
- Matière : alliage spécial
- Construction fine avec fonction enfichable, extracteur intérieur/extérieur

Fonctionnement :
L'extracteur répartit la traction et la force de manière centrée pour une efficacité optimale. Il est adapté aux endroits exigus grâce à sa construction fine et ses griffes rallongées. Le réglage rapide et le blocage des griffes permettent un usage simple et rapide.

Avantages :
- Réglage et blocage rapides des griffes pour un gain de temps
- Adapté aux prises internes et externes par inversion des griffes
- Compatible avec divers accessoires pour étendre les possibilités d'utilisation
- Construction robuste en alliage spécial assurant durabilité et performance
- Compact et léger pour un usage aisé dans les espaces restreints

Conditions d’utilisation et recommandations :
L'outil est conçu pour des applications en mécanique et ingénierie, notamment pour extraire des pièces avec précision dans des espaces limités. Il est recommandé de respecter les couples de serrage et pressions maximales indiqués pour garantir la sécurité et la longévité de l'outil.

Normes et certifications :
L'extracteur est conforme aux normes DIN EN ISO 9001:2008, assurant un contrôle qualité rigoureux.

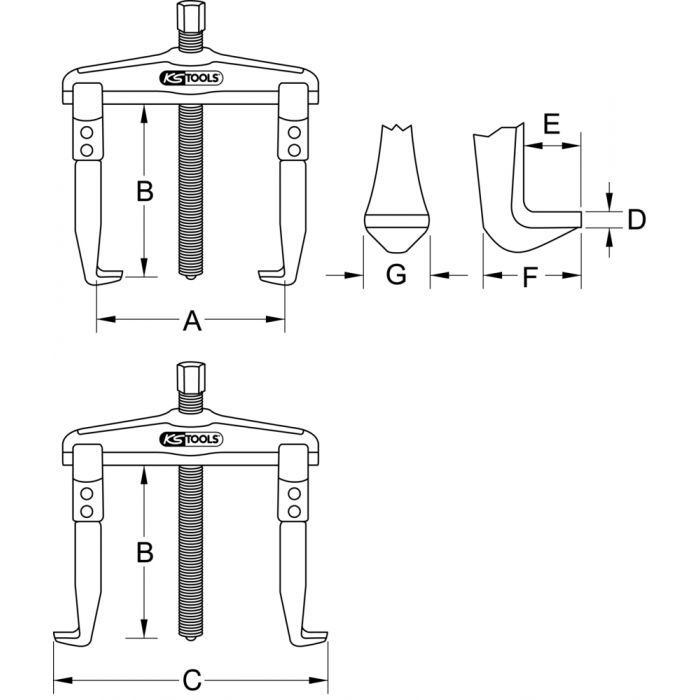

Cette fiche produit est illustrée par un schéma technique précisant les différentes dimensions et caractéristiques des griffes et de l'outil pour une meilleure compréhension de ses spécificités. (cf. page 2 du PDF)
