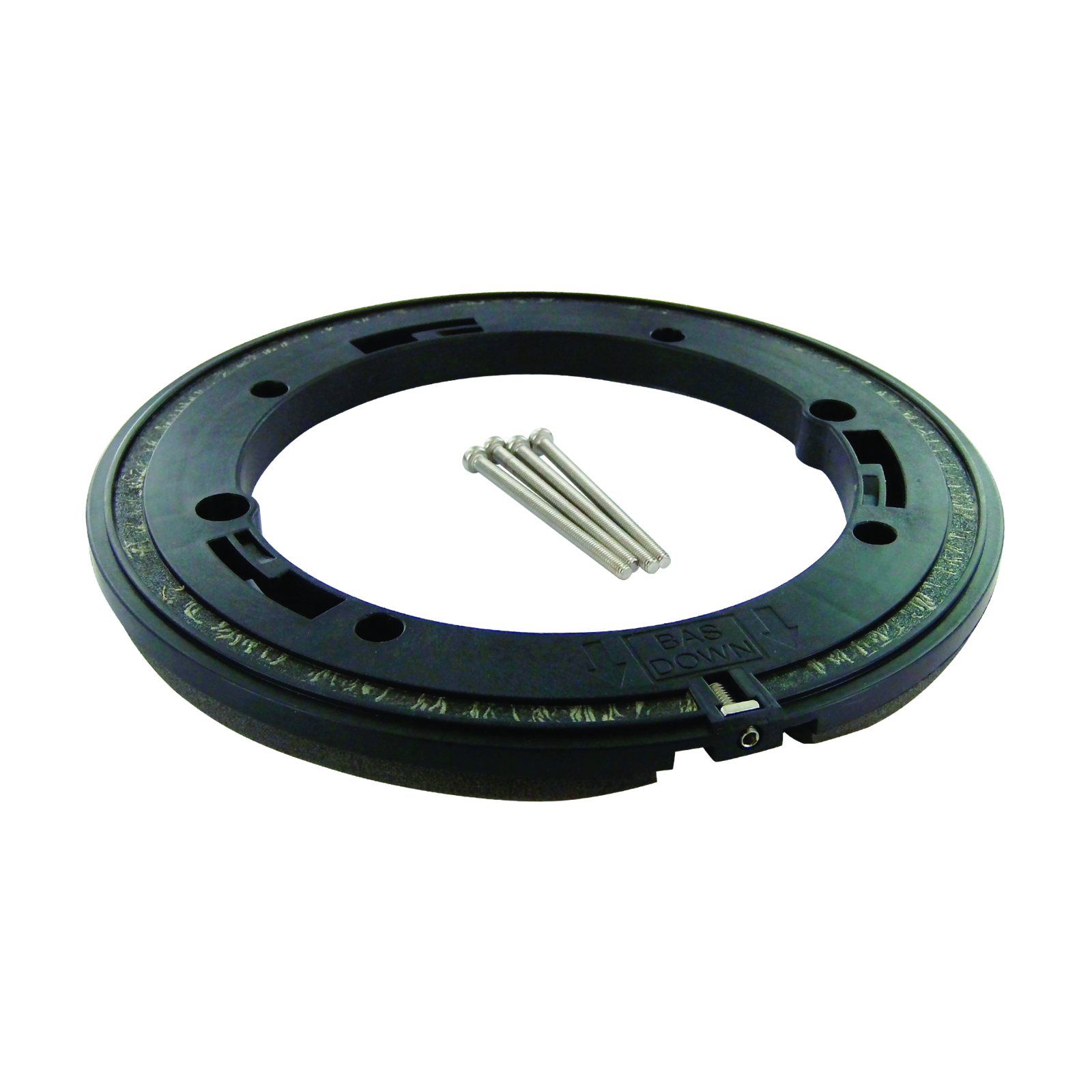

Face intermédiaire complète Alpa encastré PRESTO - 90091
Référence : P22390091
.png?frz-width=260){kind=logo}
Découvrez Face intermédiaire complète Alpa encastré PRESTO - 90091 disponible à l'achat
- Installation encastrée pour une intégration discrète
- Dimensions précises pour une compatibilité optimale
- Robustesse assurée selon les standards Alpa
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Face intermédiaire complète conçue pour une installation encastrée Alpa.
Ce composant assure une connexion intermédiaire fiable au sein des systèmes Alpa.
Il s’intègre parfaitement dans les configurations encastrées, garantissant une continuité optimale.
Fabriquée selon les standards de qualité Alpa, cette face intermédiaire garantit robustesse et durabilité.
Elle est adaptée aux applications nécessitant une solution compacte et efficace.
Ce produit facilite l’assemblage et la maintenance des installations électriques ou électroniques utilisant le système Alpa.
Sa conception complète assure une compatibilité parfaite avec les autres éléments de la gamme.
Les dimensions spécifiques sont de 168 mm de hauteur, 140 mm de largeur, avec une profondeur de 67 mm (hors rosace).
Le diamètre de la rosace est de 215 mm, avec une épaisseur de cloison minimale recommandée de 10 mm.
Les caractéristiques techniques correspondent aux exigences des installations encastrées, assurant une intégration discrète et sécurisée.
Ce composant est indispensable pour optimiser la modularité et la fonctionnalité des systèmes Alpa encastrés.
- hauteur : 168 mm
- largeur : 140 mm
- profondeur : 67 mm (hors rosace)
- diamètre de la rosace : 215 mm
- épaisseur de cloison minimale recommandée : 10 mm
Pour l'installation, il faut fixer la face intermédiaire sur la cloison, en veillant à ce que la fixation résiste à une force de 100N dans le cas d'une cloison fine. Le montage doit être réalisé sans déformation de la face intermédiaire ; en cas de déformation, il convient de desserrer les quatre vis de fixation jusqu'à disparition de cette déformation. Un joint d'étanchéité est posé autour de la face avant pour assurer l'étanchéité.
L'installation se poursuit par la pose des joints filtres sur les entrées d'eau chaude et froide, ainsi que le joint plat en sortie, avant de monter le robinet mitigeur. Ensuite, il faut ouvrir les deux robinets d'arrêt pour purger le système en ouvrant l'alimentation générale d'eau, puis refermer ces robinets après la purge.
La face avant chromée est ensuite montée, en laissant un accès minimal de 100 mm à la vis de déblocage de la face. Si le montage de la face avant est impossible en raison d'un décalage supérieur à 15°, il faut se référer au réglage de la face intermédiaire.
Enfin, pour la maintenance, il est nécessaire de remplacer les joints filtres sur les entrées par des neufs.
L'ensemble de ces étapes permet d'assurer une installation correcte et un fonctionnement optimal du système encastré.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Ce produit est-il compatible avec tous les systèmes Alpa encastrés ?
Cette face intermédiaire complète est conçue spécifiquement pour les installations encastrées Alpa. Elle assure une connexion fiable et une compatibilité parfaite avec les autres éléments de la gamme Alpa encastrée.
Quelles sont les dimensions et contraintes d’installation à prendre en compte ?
Les dimensions sont de 168 mm de hauteur, 140 mm de largeur, 67 mm de profondeur hors rosace, avec un diamètre de rosace de 215 mm. La cloison minimale recommandée pour l’installation est de 10 mm d’épaisseur.
Comment s’assurer d’un montage correct de la face intermédiaire ?
Le montage doit être réalisé sans déformation de la face intermédiaire. Si une déformation apparaît, il faut desserrer les quatre vis de fixation jusqu’à disparition de cette déformation, comme indiqué dans la notice aux pages 7 à 9.
Quelles précautions faut-il respecter lors de l’installation ?
La fixation entre le boîtier et la cloison doit résister à une force de 100 N, notamment pour les montages sur cloison fine. Il est indispensable de respecter cette contrainte pour garantir la stabilité et la sécurité de l’installation.
Quels sont les conseils d’entretien spécifiques à ce produit ?
Les joints filtres sur les entrées doivent être remplacés par des neufs lors de l’entretien. Le nettoyage du revêtement doit se faire uniquement à l’eau savonneuse, en évitant tout produit abrasif, acide ou ammoniaqué.
