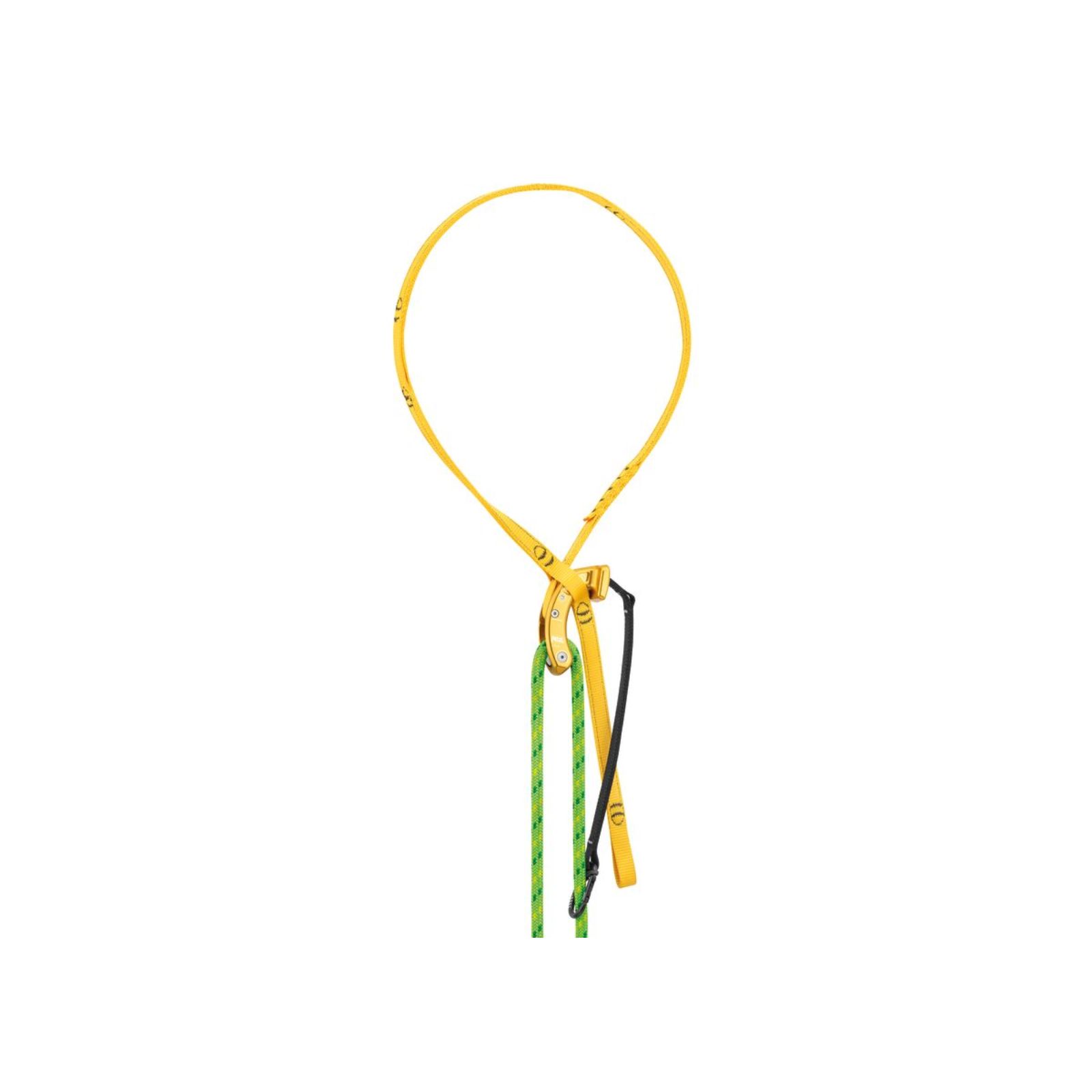

Fausse fourche NAJA PETZL - G004AA00

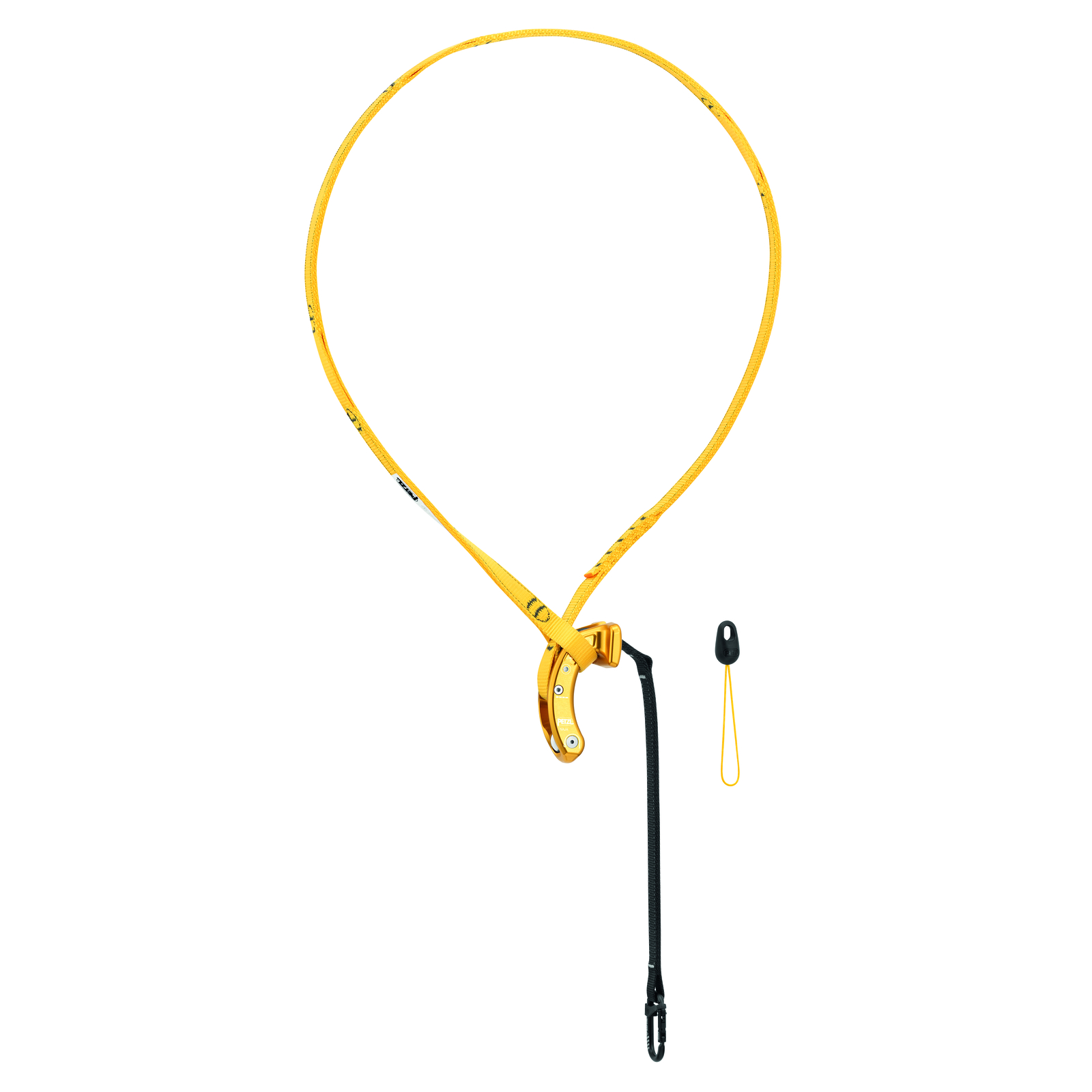

La fausse fourche NAJA PETZL est un équipement de protection individuelle spécialement conçu pour l’élagage.

Elle permet d’installer une corde de travail tout en préservant l’arbre grâce à un design spécifique intégrant un corps en aluminium, acier inoxydable, polyamide et une sangle en polyester.

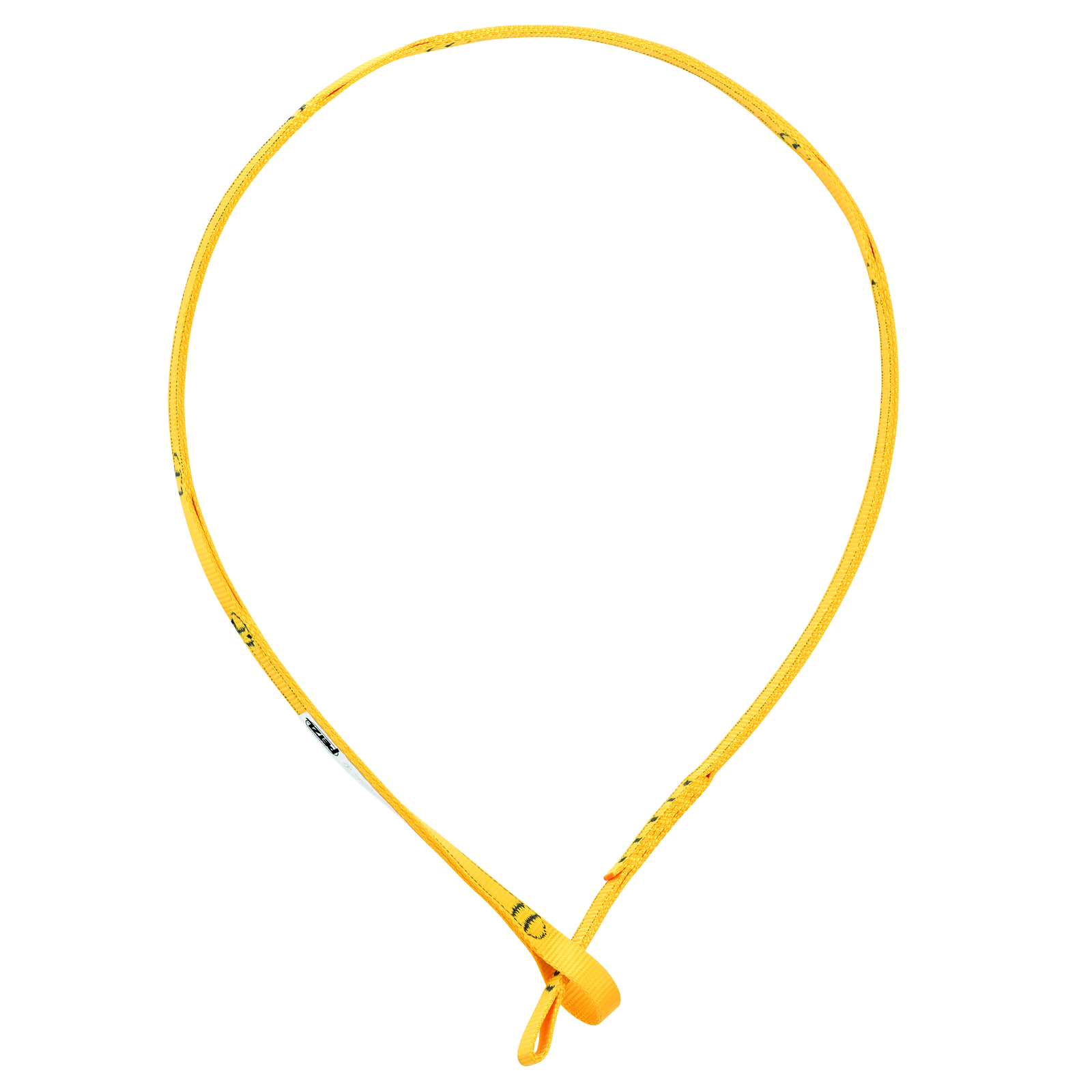

La sangle polyester réglable, livrée avec le produit, mesure 1,5 m et offre quatre positions différentes adaptées aux diamètres de branches supérieurs à 10 cm.
Elle peut être remplacée ou rallongée par une autre sangle de 1,5 m ou 2,5 m, ce qui permet de travailler sur des arbres de plus grande taille.

Une poulie à roulement à billes étanche de 18 mm de diamètre est intégrée, offrant un rendement élevé de 91 % pour optimiser le coulissement de la corde au niveau de l’amarrage.
Le système supporte une charge maximale autorisée de 250 kg, avec une charge de rupture de 25 kN.
Il est compatible avec des cordes d’un diamètre compris entre 11 et 13 mm.

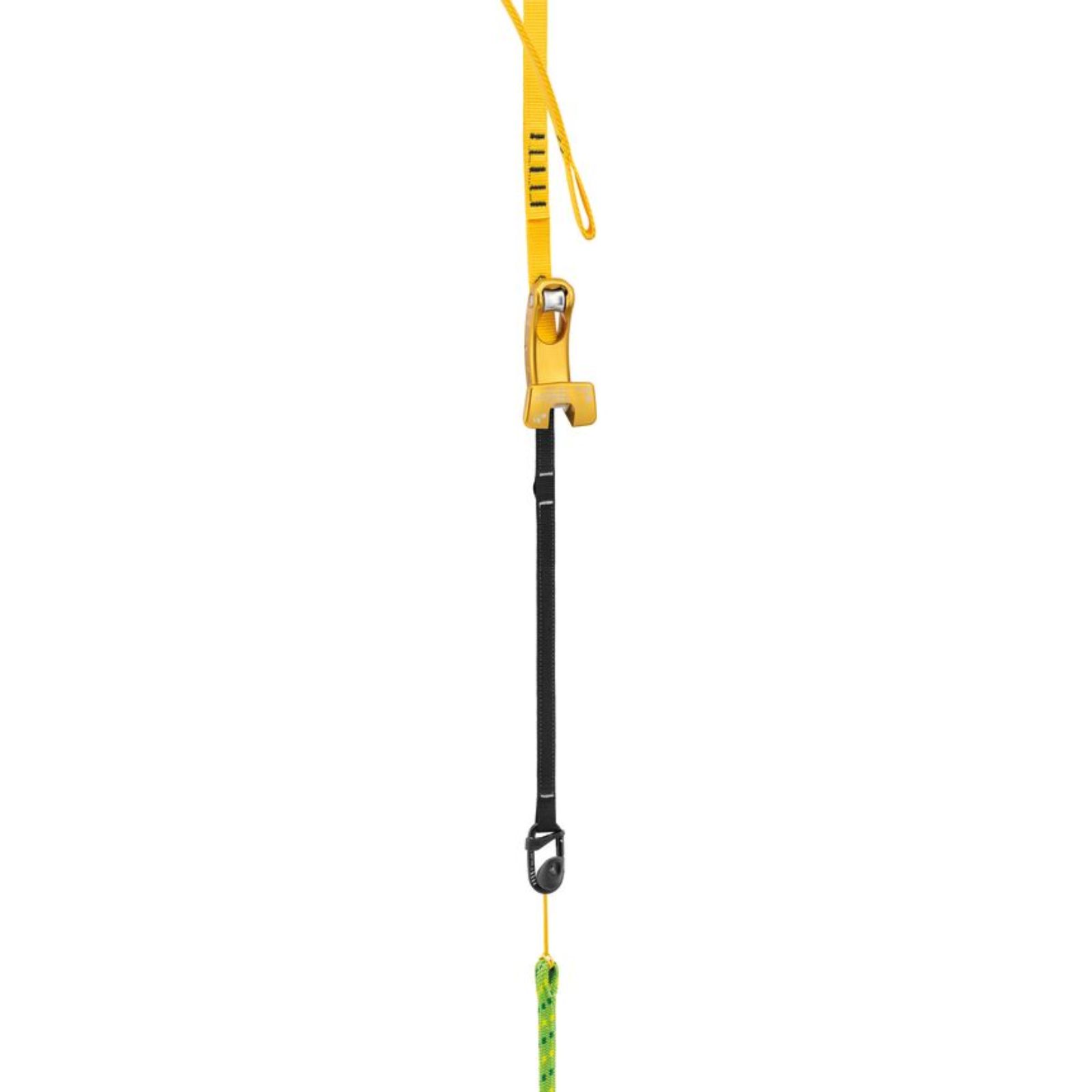

La fausse fourche est équipée d’une boule de ferlette noire de 21 mm, conçue pour faciliter la récupération du système depuis le sol.
Cette récupération s’effectue en tirant la corde du côté opposé à la boule, qui est clipée dans un mousqueton-accessoire MINO (non EPI) résistant jusqu’à 400 kg.
La sangle et la boucle sont fines afin de réduire le risque d’accrochage dans l’arbre.

L’installation doit se faire en sélectionnant la boucle de réglage adaptée au diamètre de l’ancrage (branche) et en veillant à ne rien connecter sur les boucles libres.
La corde doit être installée de manière que l’épissure soit du côté opposé au mousqueton de récupération.
Un angle inférieur à 90° doit être maintenu entre les deux sangles au niveau de la poulie.

Le système peut être utilisé sur corde en double (MRS) de préférence, mais aussi sur corde simple (SRS) avec un nœud d’arrêt comportant une boucle pour mousqueton.
Pour les ancrages de grand diamètre, il est possible de coupler deux sangles par une tête d’alouette.

La fausse fourche NAJA est conforme aux normes CE EN 795 type B, CE EN 12278, UKCA, TS 16415 et répond aux exigences de la norme ANSI Z133.
Elle est destinée à un usage individuel, avec une utilisation possible par deux personnes uniquement dans un cadre de secours.

L’équipement est réparable par l’utilisateur grâce à la disponibilité de pièces détachées, notamment pour le remplacement de la sangle.
Le montage et le démontage de la vis de connexion de la sangle doivent être réalisés avec une clé dynamométrique, pour garantir un couple de serrage correct de 4 Nm, assurant la sécurité du dispositif.

Petzl recommande une inspection approfondie par une personne compétente au moins une fois par an, avec une vérification régulière avant chaque utilisation.
Les points de contrôle incluent l’état des sangles, des coutures, des parties métalliques, le fonctionnement de la poulie et le serrage de la vis.
En cas de chute ou de suspicion de dommage, une inspection détaillée est obligatoire avant toute nouvelle utilisation.

Le système ne doit pas être utilisé comme moyen de levage.
Le point d’ancrage doit être choisi selon les règles de l’art de l’élagage, avec un diamètre supérieur à 10 cm.
Il doit être positionné de préférence au-dessus de l’utilisateur pour limiter la hauteur de chute et le risque de pendule.
Un plan de secours doit être établi et les moyens de secours disponibles.
L’utilisateur doit être équipé d’un moyen de limitation des forces dynamiques à 6 kN maximum lors d’un arrêt de chute.

La fausse fourche NAJA PETZL est conditionnée à l’unité et pèse 400 g.

En résumé, la fausse fourche NAJA PETZL est un système fiable et performant qui optimise la sécurité et l’efficacité des travaux d’élagage tout en respectant les arbres.
Son système de récupération depuis le sol facilite les opérations et limite les risques d’accrochage.

• Charge de rupture 25 kN
• Charge maximale autorisée 250 kg
• Certification CE EN 795 B, CE EN 12278, UKCA, TS 16415
• Matériaux aluminium, acier inoxydable, polyamide, polyester
• Poids 400 g
• Diamètre de corde compatible 11 à 13 mm
• Type de réa roulement à billes étanche
• Diamètre du réa 18 mm
• Rendement 91 %
• Sangle polyester réglable 1,5 m avec quatre positions
• Boule de ferlette noire de 21 mm pour récupération
• Mousqueton-accessoire MINO compatible résistant jusqu’à 400 kg

La fausse fourche NAJA s’utilise en l’installant sur une branche d’arbre sélectionnée comme point d’ancrage, dont le diamètre est supérieur à 10 cm. L’utilisateur choisit la boucle de réglage adaptée au diamètre de cette branche et ne doit rien connecter sur les boucles libres. La corde de travail est positionnée de manière à ce que son épissure soit du côté opposé au mousqueton-accessoire de récupération.

Pour l’installation, la sangle est placée autour de la branche en veillant à maintenir un angle inférieur à 90° entre les deux sangles au niveau de la poulie. En cas d’ancrage de grand diamètre, il est possible de coupler deux sangles par une tête d’alouette entre la grande boucle de la sangle principale et la petite boucle de la sangle ajoutée.

La fausse fourche peut être utilisée avec une corde simple, pour laquelle un nœud d’arrêt comportant une boucle pour mousqueton est réalisé en butée sur la poulie, ou avec une corde en double.

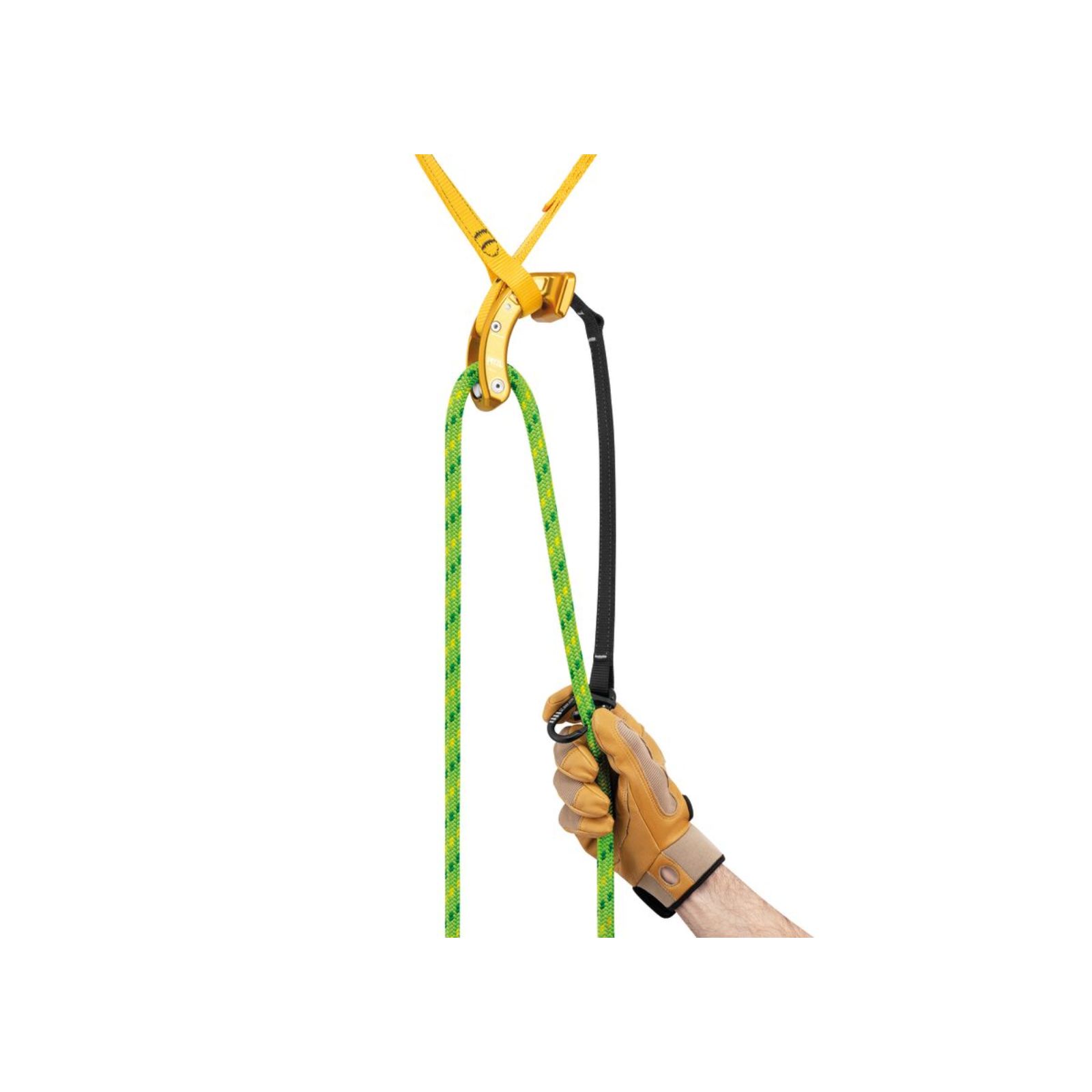

Pour récupérer la fausse fourche depuis le sol, la boule de ferlette fournie est installée sur l’épissure de la corde, puis la corde est tirée du côté opposé. Il est recommandé d’éviter que la fausse fourche ne tombe au sol en installant un système anti-chute sur le passant dédié de la sangle de récupération.

Pendant l’usage, il est important de vérifier régulièrement l’état des sangles, des coutures, des parties métalliques, le bon fonctionnement de la poulie ainsi que le serrage de la vis de connexion de la sangle, notamment avant chaque utilisation.

Le système est destiné à un usage individuel, avec une utilisation possible par deux personnes uniquement dans un cadre de secours. Il doit être utilisé dans le cadre d’un plan de secours, avec des moyens adaptés disponibles.

L’utilisateur doit veiller à positionner le point d’ancrage de préférence au-dessus de lui afin de limiter la hauteur de chute et le risque de pendule.

Le rendement de la poulie est de 91 % avec une efficacité de hissage F = 1,1 M. La charge d’utilisation maximale est de 250 kg.

En cas de chute au sol du produit, une inspection approfondie de son état et de son fonctionnement est obligatoire avant toute nouvelle utilisation.

Enfin, l’installation et le démontage de la vis de connexion de la sangle doivent être réalisés avec une clé dynamométrique pour garantir un couple de serrage de 4 Nm, assurant la sécurité du dispositif.

(Ces informations sont issues des instructions techniques et de la notice d’utilisation fournies, notamment pages 1 à 8 du document technique NAJA G0025600D.)
