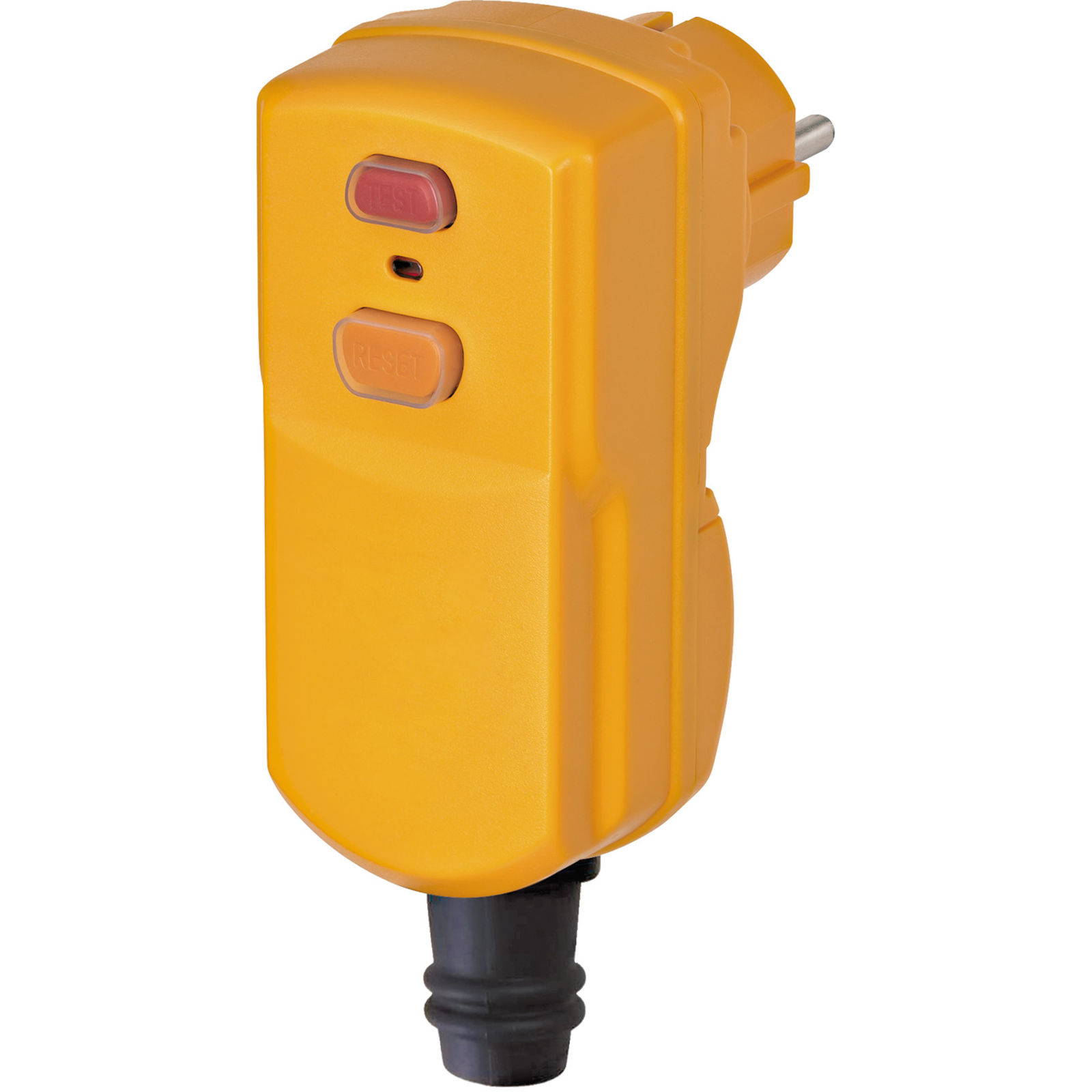

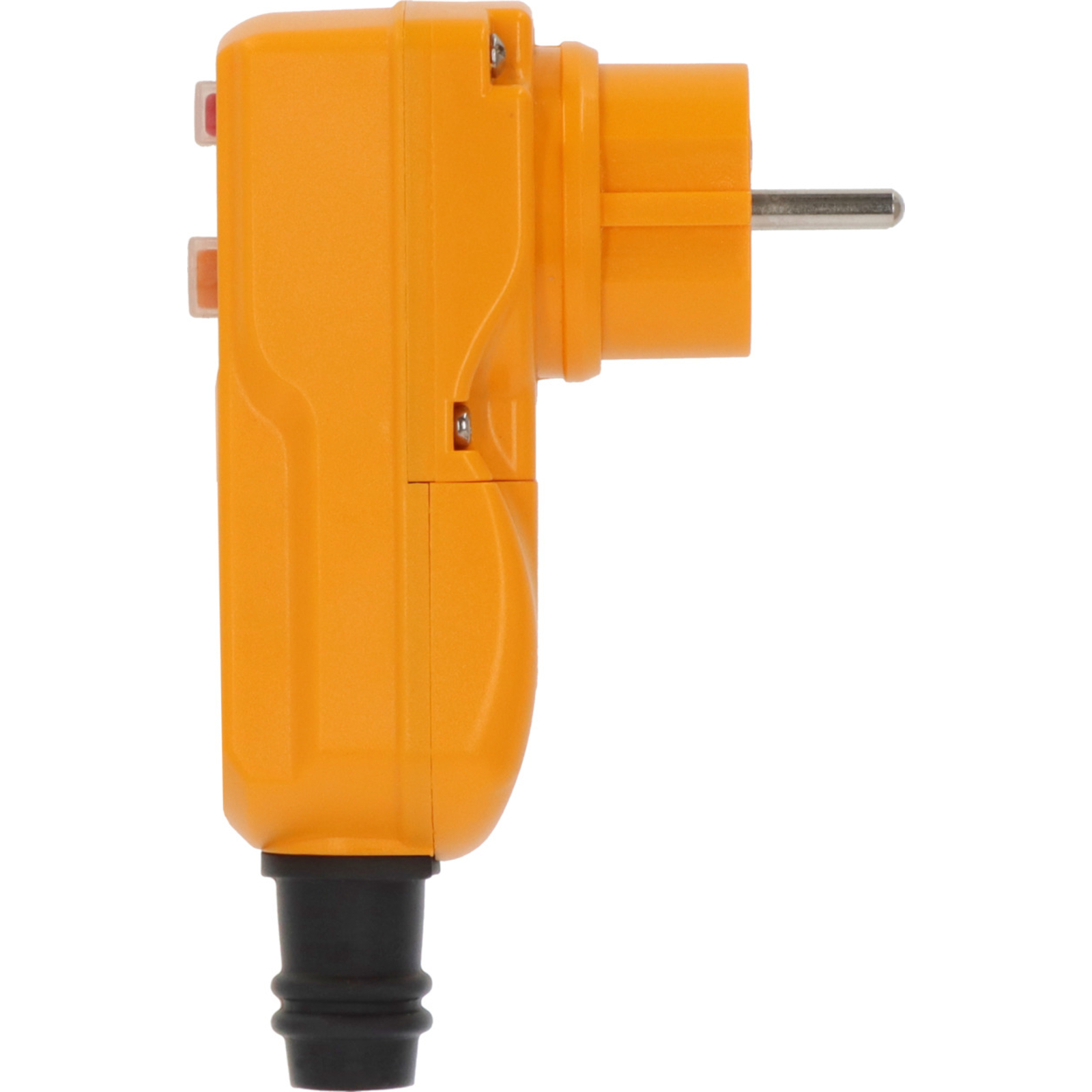

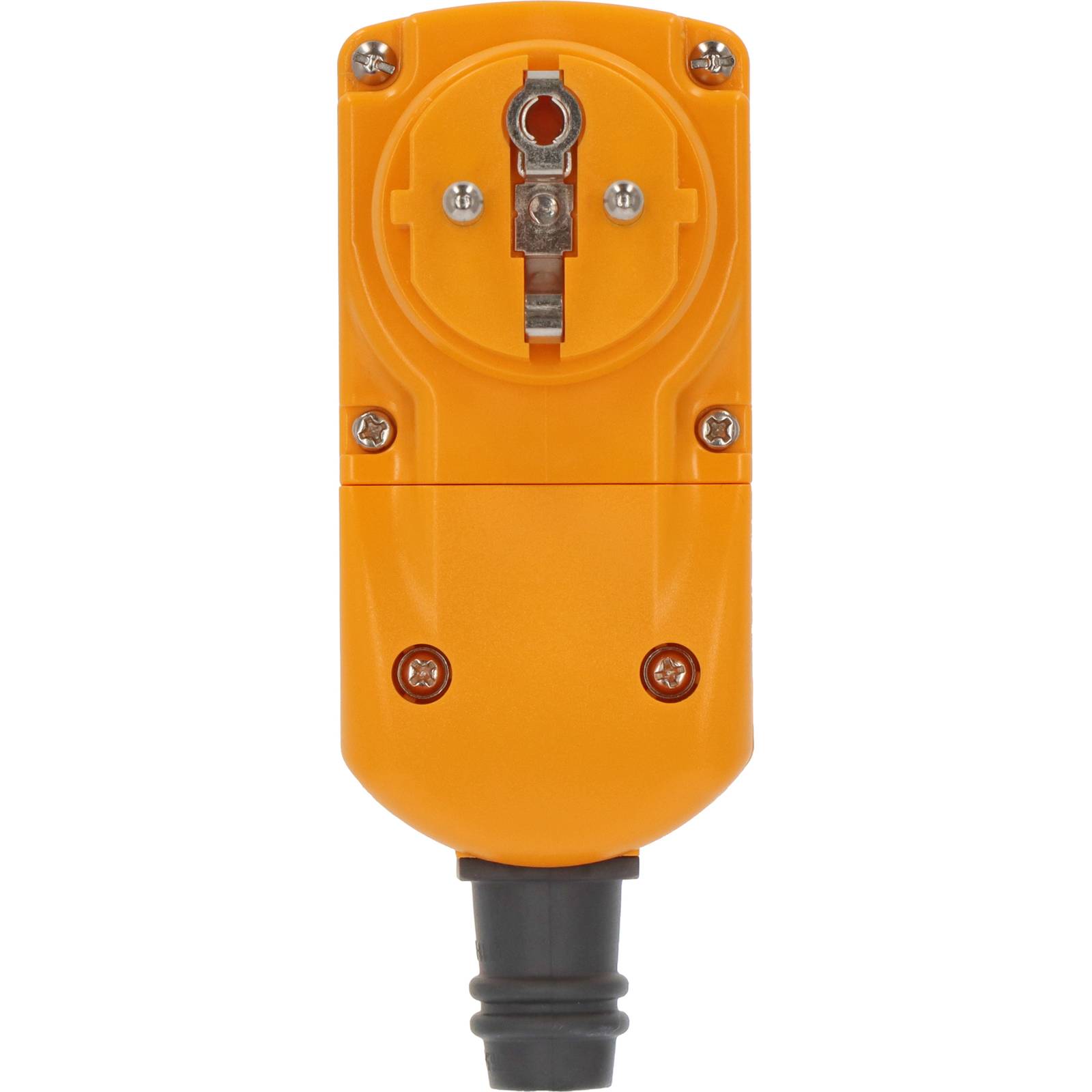

Fiche avec protection différentielle 30mA BRENNENSTUHL - 1290671
Référence : B2731290671
Découvrez Fiche avec protection différentielle 30mA BRENNENSTUHL - 1290671 disponible à l'achat
- Protection différentiel 30 mA intégrée pour sécurité optimale
- Indice de protection IP55 adapté aux environnements humides
- Compatible avec câble 3G0.75 à 3G2.5 mm²
- Puissance maximale supportée 3500 W
- Déclenchement rapide en 30 ms pour prévenir les risques
La fiche avec protection différentielle de brennenstuhl® assure une sécurité optimale grâce à un interrupteur différentiel de 30 mA intégré.
Ce disjoncteur coupe automatiquement l’électricité en cas de fuite de courant, protégeant ainsi les utilisateurs contre les risques d’électrocution.
Elle est conçue pour être utilisée avec des appareils électroportatifs, des outils électriques et des appareils ménagers.
Son indice de protection IP55 permet une utilisation fiable même dans des environnements humides.
Les caractéristiques techniques détaillées comprennent une fiche 2P+T 16A/230V~, un courant différentiel nominal (IAN) de 30 mA, et un temps de déclenchement maximal de 30 ms.
La puissance maximale supportée est de 3500 W.
Le montage s’effectue sur un câble avec une section allant de 3G0,75 mm² à 3G2,5 mm².
Ce produit combine performance, sécurité et compatibilité pour une utilisation polyvalente dans divers contextes.
- type de fiche : 2P+T 16A/230V~
- courant différentiel nominal (IAN) : 30 mA
- temps de déclenchement maximal : 30 ms
- puissance maximale supportée : 3500 W
- indice de protection : IP55
- section de câble compatible : 3G0,75 mm² à 3G2,5 mm²
Garantie : 24 mois.
Sont notamment exclus les dommages résultant d'une utilisation non conforme ou de l'intervention/modification par un tiers
Si l’utilisation ne peut plus se faire sans danger, il faut immédiatement arrêter l’appareil et le mettre en sécurité afin d’éviter un dysfonctionnement. Un fonctionnement sans danger n’est plus possible si l’appareil ne fonctionne plus, présente des dommages visibles, ou a subi des dommages dus au transport ou à un stockage dans des conditions défavorables.
Le service après-vente et les réparations ne doivent être effectués que par un professionnel agréé. Seuls des composants d’origine peuvent être utilisés comme pièces de rechange.
La fiche avec protection différentielle est un appareil mobile de protection très sensible contre les accidents dangereux lors de contact avec des fils et conducteurs électriques. À partir d'un courant de fuite d'au moins 30 mA, l'appareil de protection réagit en coupant le courant en quelques millisecondes. Cette protection assure une coupure rapide et sûre entre la prise et l’appareil.
La fiche doit être installée par un professionnel qualifié qui raccordera le câble de l’appareil ou de la rallonge, en veillant impérativement à ce que le fil vert/jaune soit monté sur l’emplacement marqué du symbole de terre. La fiche doit être branchée uniquement sur une prise murale, l’appareil électrique branché devant être arrêté lors du branchement.

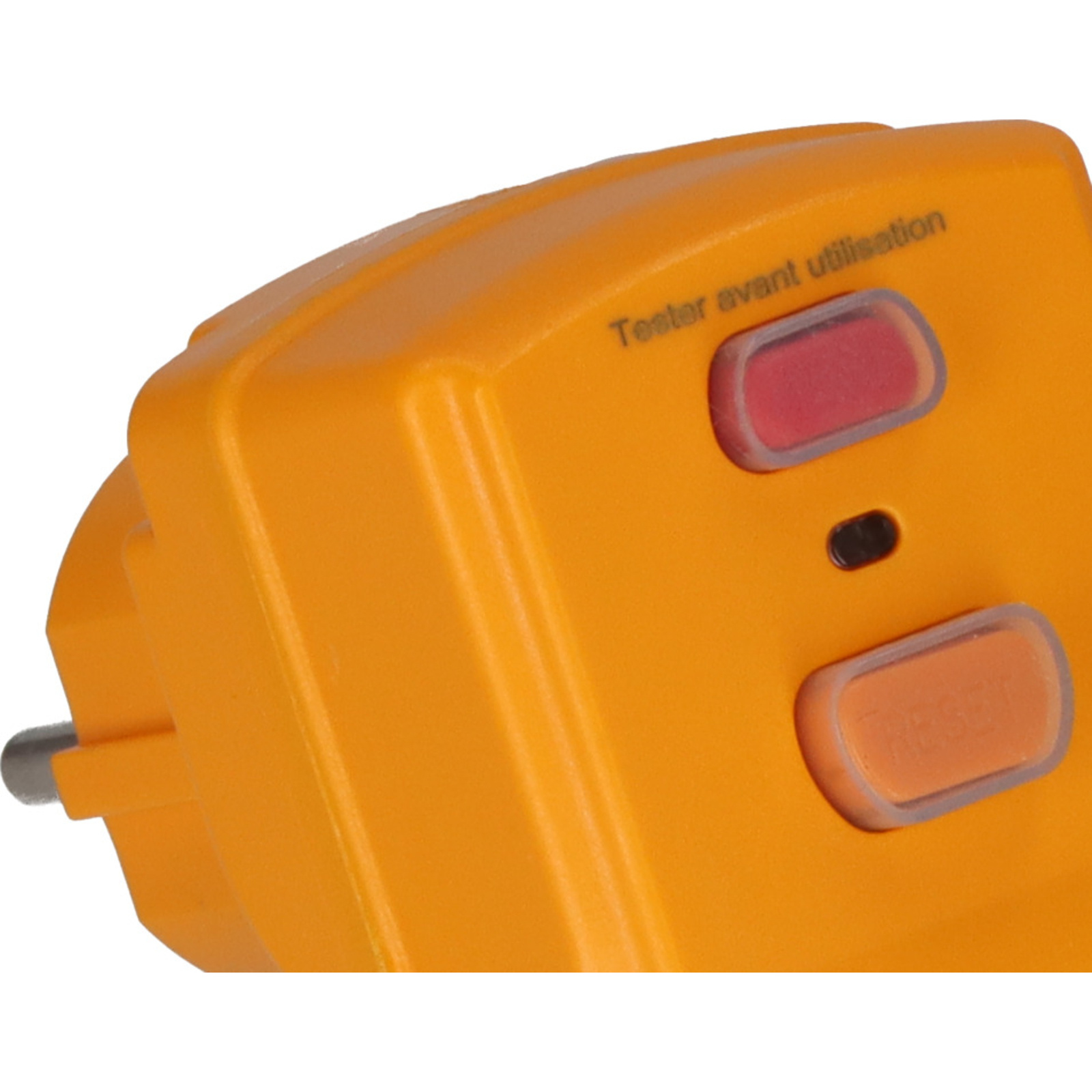

Pour mettre la fiche en marche, il faut appuyer sur la touche RESET. Une marque rouge apparaît dans la fenêtre de contrôle au-dessus du bouton RESET. Pour tester la fonction, appuyer sur la touche TEST : un bruit de mise hors service doit être audible et la marque rouge doit disparaître. Si ce bruit n’est pas entendu ou que la marque rouge reste visible, l’appareil ne doit pas être utilisé. Après un test réussi, appuyer à nouveau sur RESET pour rendre la fiche opérationnelle.
Après une coupure de courant, il est nécessaire de réarmer la fiche en appuyant sur RESET.
La fiche avec protection différentielle ne convient pas aux appareils pour lesquels une longue mise hors service peut provoquer des dommages (exemple : réfrigérateurs, congélateurs).
Cette fiche ne remplace pas les autres mesures de protection nécessaires.
La fiche peut être raccordée à des câbles d’une section de 3G0,75 mm² à 3G2,5 mm². Pour les câbles de 3G2,5 mm², le passe-câble doit être raccourci conformément aux repères. Après cette adaptation, la fiche ne peut plus être utilisée avec des câbles de section 3G0,75 mm² à 3G1,5 mm².

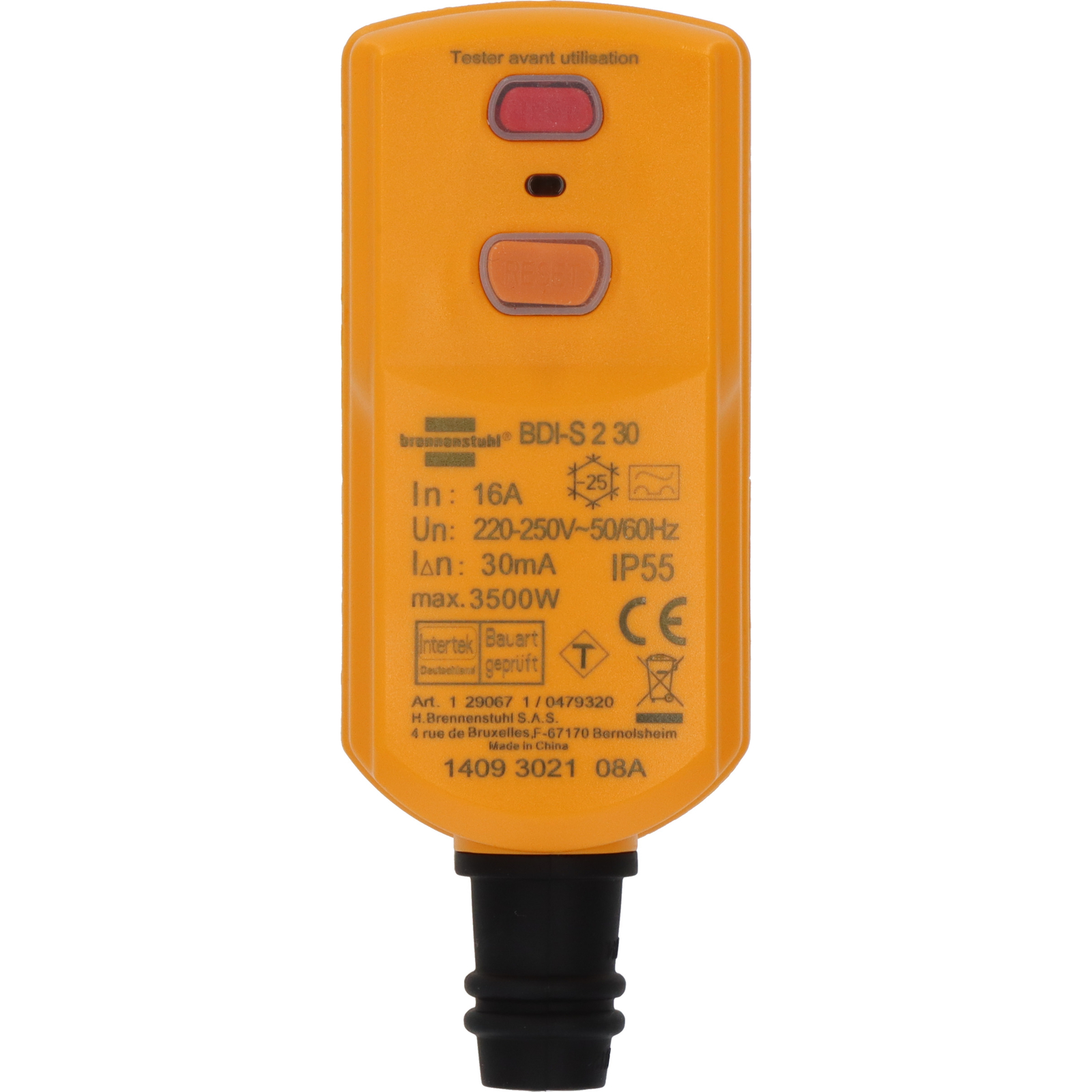

L’appareil est conçu pour une tension nominale de 220-250 V~, une fréquence de 50/60 Hz, un courant de déclenchement de 30 mA avec un temps de déclenchement maximal de 30 ms, une puissance maximale de 3500 W et un courant nominal de 16 A. La classe de protection est I avec un indice de protection IP 55.
Le stockage doit être réalisé dans des conditions évitant l’humidité excessive, les températures extrêmes et la poussière.
En cas d’incident, il faut immédiatement arrêter l’utilisation, sécuriser l’appareil et contacter un professionnel pour réparation. Les pièces de rechange doivent être d’origine.
L’élimination doit respecter les réglementations en vigueur concernant les équipements électriques et électroniques.
Conformément aux obligations réglementaires, l’appareil est conforme aux normes CE et doit être utilisé conformément aux instructions pour garantir la sécurité des utilisateurs.
Questions produits
Quelle est la fonction principale de cette fiche avec protection différentielle 30 mA ?
Cette fiche intègre un interrupteur différentiel de 30 mA qui coupe automatiquement le courant en cas de fuite électrique, protégeant ainsi les utilisateurs contre les risques d’électrocution. Elle assure une coupure rapide en moins de 30 millisecondes pour garantir la sécurité.
Avec quels types de câbles cette fiche est-elle compatible ?
Elle est conçue pour être montée sur des câbles avec une section comprise entre 3G0,75 mm² et 3G2,5 mm². Pour les câbles de 3G2,5 mm², un ajustement du passe-câble est nécessaire, ce qui limite ensuite son utilisation à cette section uniquement.
Dans quels environnements cette fiche peut-elle être utilisée en toute sécurité ?
Grâce à son indice de protection IP55, cette fiche peut être utilisée dans des environnements humides. Toutefois, elle ne doit pas être exposée à des températures supérieures à 40 °C, à des gaz inflammables, solvants, poussières ou une humidité relative de l’air supérieure à 80 %.
Quels appareils peuvent être raccordés à cette fiche et quelles sont ses limites de puissance ?
Elle est adaptée aux appareils électroportatifs, outils électriques et appareils ménagers avec une puissance maximale de 3500 W et un courant nominal de 16 A. Elle ne convient pas aux appareils sensibles à une longue coupure de courant, comme les réfrigérateurs ou congélateurs.
Comment tester et remettre en service la fiche après une coupure ?
Pour mettre la fiche en marche, il faut appuyer sur le bouton RESET jusqu’à l’apparition d’une marque rouge. Le bouton TEST permet de vérifier le bon fonctionnement en simulant une coupure. Après une coupure réelle, il est nécessaire d’appuyer à nouveau sur RESET pour réarmer la fiche.
Quelles précautions d’installation et d’utilisation doivent être respectées ?
L’installation doit être réalisée par un professionnel qualifié qui raccordera correctement le fil de terre sur l’emplacement dédié. La fiche doit être branchée uniquement sur une prise murale avec l’appareil électrique arrêté. En cas de dommage visible ou de dysfonctionnement, l’utilisation doit être arrêtée immédiatement.
