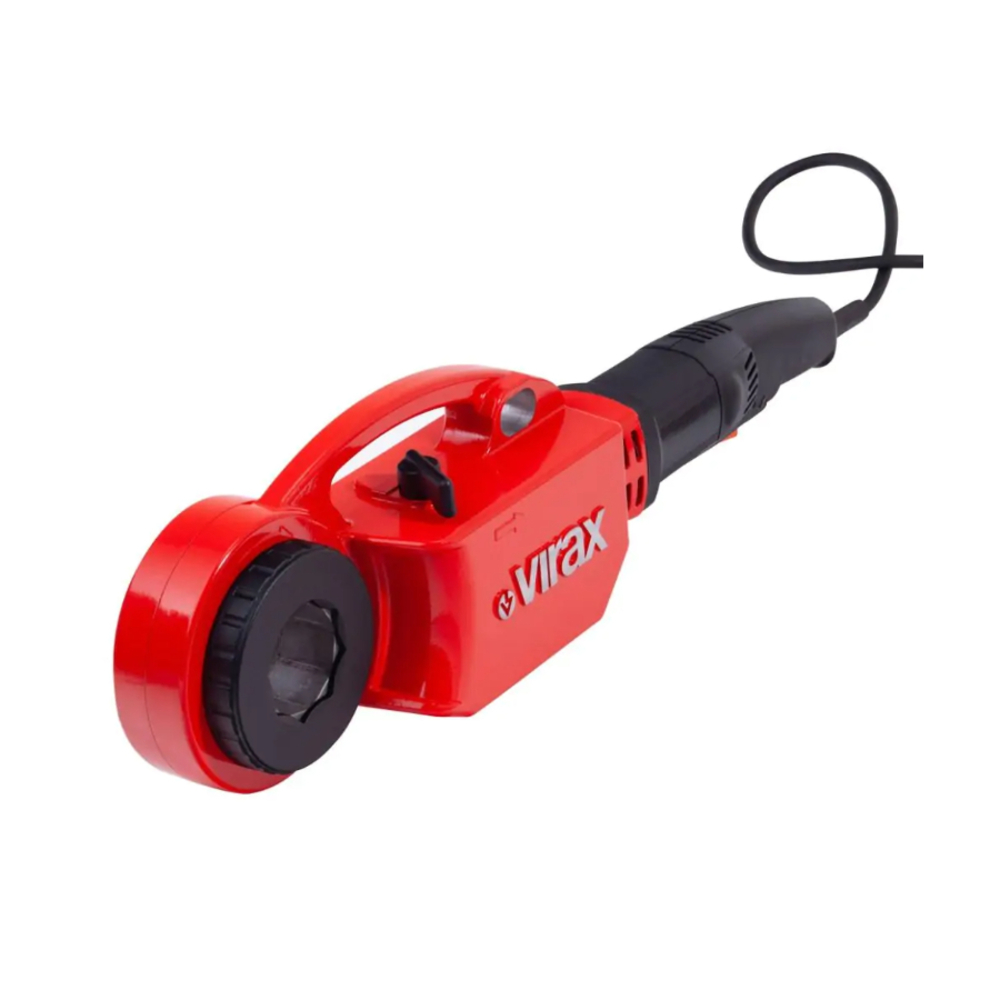

Phenix IV 230V 4 BSPT droite 1/2"-3/4"-1"-1.1/4" VIRAX - 137571
Référence : V066137571
Découvrez Phenix IV 230V 4 BSPT droite 1/2"-3/4"-1"-1.1/4" VIRAX - 137571 disponible à l'achat
Les points clés
- Outil filaire pour des filetages rapides et précis
- Retour 4 fois plus rapide après filetage
- Ergonomie optimisée pour un confort d'utilisation
- Polyvalent pour tubes en acier de ¼" à 2"
- Idéal pour construction neuve et rénovation
1 217,15 € TTC 1 014,29 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La Filière Phénix IV 230V + 4 têtes BSPT Droite est un outil électroportatif filaire performant, conçu pour réaliser rapidement des filetages BSPT Droite sur tubes en acier de 1/4" à 2".
Elle intègre une boîte de vitesse adaptative offrant un retour 4 fois plus rapide après filetage, réduisant ainsi considérablement le temps de cycle, avec seulement 1 minute nécessaire pour un filetage complet sur un tube acier de 2".
Son ergonomie optimisée, avec une tête d’entraînement décalée, permet une utilisation aisée même dans les espaces restreints ou au plus près des murs, garantissant une grande polyvalence en atelier ou sur chantier, aussi bien pour la construction neuve que pour la rénovation.
La machine est équipée d’un moteur universel filaire 230V de 1010W, assurant une utilisation en continu et un large rayon d’action grâce à un câble de 2,8 mètres.
Le système de blocage rapide et sécurisé facilite la mise en place des têtes de filetage (de 1/4" à 1.1/4") sans outil, garantissant un maintien parfait et empêchant toute éjection involontaire pendant le filetage.
L’étau de blocage est muni d’une barre anti-couple empêchant la rotation de la machine pendant l’opération, offrant ainsi confort et sécurité d’utilisation.
Les caractéristiques techniques principales sont les suivantes :
- Têtes fournies : 1/2", 3/4", 1" et 1.1/4"
- Alimentation : filaire 230V, 50/60 Hz
- Puissance absorbée : 1010 W (900 W)
- Poids total : 15,87 kg (machine 6 kg, fixe-tube 1,6 kg)
- Capacité de filetage : BSPT Droite et NPT de 1/4" à 2"
- Vitesse de filetage : 25 à 15 tours/minute
- Vitesse de retour rapide : 58 tours/minute
- Dimensions : 580 x 95 x 140 mm
- Niveau sonore : 100 dBA (Lw), 87 dBA (Lp)
- Niveau de vibrations : 3,02 m/s² selon ISO 5349
La robustesse et la durabilité sont assurées par une boîte de vitesse à engrenages trempés par induction et des arbres de transmission montés sur roulements à billes.
Pour garantir un filetage de qualité, il est recommandé d’utiliser l’huile de coupe Virax, et de lubrifier constamment et abondamment la tête de filière pendant l’opération.
Les tubes à usiner doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et 49145, séries moyenne et forte). Les tubes de série légère (Tarif 1 et 2) sont déconseillés.
L’utilisation de l’étau de blocage est indispensable, même pour les filetages de petites dimensions, afin d’assurer un maintien sûr du tube et d’éviter tout risque de blessure.
La machine doit être utilisée à la vitesse de fonctionnement indiquée, sans modification de vitesse pendant le filetage.
Le levier d’inversion permet de passer en vitesse rapide uniquement pour le dévissage de la tête de filière, jamais pour le filetage.
L’outil est idéal pour les professionnels recherchant un équipement fiable, puissant et ergonomique, capable de réaliser des filetages précis rapidement, avec un excellent confort d’utilisation même dans les espaces difficiles d’accès.
Un entretien régulier est recommandé : vérification et remplacement des balais, nettoyage du moteur, graissage de la boîte de vitesse toutes les 500 heures, et contrôle de l’état des têtes filières et de l’étau de blocage.
Toutes les réparations doivent être effectuées par des spécialistes avec des pièces d’origine Virax.
Enfin, la sécurité est primordiale : il est essentiel de respecter les consignes d’utilisation, de porter des équipements de protection individuelle (gants, lunettes, protections auditives) et de n’utiliser que des accessoires recommandés par le fabricant.
En résumé, la Phénix IV 230V + 4 têtes BSPT Droite VIRAX combine puissance, rapidité, polyvalence et sécurité pour répondre efficacement aux besoins de filetage sur tubes acier dans tous types de chantiers.
La Filière Phénix IV 230V + 4 têtes BSPT Droite est un outil filaire fonctionnant sous 230 V, conçu pour réaliser des filetages BSPT Droite rapides et précis sur des tubes en acier de 1/4" à 2" (soit de 6 à 60 mm environ). Elle bénéficie d’une boîte de vitesse adaptative qui permet un retour quatre fois plus rapide après filetage, optimisant ainsi la productivité.
Son ergonomie a été soigneusement étudiée avec une tête d’entraînement décalée, facilitant l’utilisation même dans des espaces restreints ou au plus près des murs, ce qui rend l’outil particulièrement polyvalent pour une utilisation en atelier ou sur chantier, aussi bien en construction neuve qu’en rénovation.
Les caractéristiques techniques principales sont les suivantes :
- Têtes interchangeables aux dimensions 1/2", 3/4", 1" et 1.1/4"
- Alimentation filaire 230 V
- Poids total de 15,87 kg
- Capacité de filetage sur acier BSPT Droite pour des diamètres allant de 1/4" à 2"
- Livré avec un coffret Virabox
Pour garantir un filetage parfait et faciliter le travail des peignes, il est recommandé d’utiliser l’huile de coupe Virax.
Cet équipement assure un travail sans effort grâce à sa conception ergonomique et sa boîte de vitesse adaptative, répondant aux exigences des professionnels pour des filetages de qualité dans divers contextes d’utilisation.
Son ergonomie a été soigneusement étudiée avec une tête d’entraînement décalée, facilitant l’utilisation même dans des espaces restreints ou au plus près des murs, ce qui rend l’outil particulièrement polyvalent pour une utilisation en atelier ou sur chantier, aussi bien en construction neuve qu’en rénovation.
Les caractéristiques techniques principales sont les suivantes :
- Têtes interchangeables aux dimensions 1/2", 3/4", 1" et 1.1/4"
- Alimentation filaire 230 V
- Poids total de 15,87 kg
- Capacité de filetage sur acier BSPT Droite pour des diamètres allant de 1/4" à 2"
- Livré avec un coffret Virabox
Pour garantir un filetage parfait et faciliter le travail des peignes, il est recommandé d’utiliser l’huile de coupe Virax.
Cet équipement assure un travail sans effort grâce à sa conception ergonomique et sa boîte de vitesse adaptative, répondant aux exigences des professionnels pour des filetages de qualité dans divers contextes d’utilisation.
Tête : 1/2" - 3/4" - 1" - 1.1/4"
Alimentation : filaire, 230 V
Coffret : 1 Virabox
Poids : 15,87 kg
Capacité Acier : BSPT Droite Ø 1/4" à 2"
Conseils : pour faciliter le travail des peignes, avoir une bonne coupe et un filetage parfait, utiliser l’huile de coupe Virax.
Description : Phénix IV 230V + 4 têtes BSPT Droite
Tête : 1/2" - 3/4" - 1" - 1.1/4"
Alimentation : 230V
Coffret : 1 Virabox
kg : 15,870
La Filière Phénix IV 230V + 4 têtes BSPT Droite s'utilise en réalisant des filetages BSPT Droite rapides et précis sur des tubes en acier dont le diamètre varie de 1/4" à 2". Elle fonctionne en alimentation filaire 230 V.
L'utilisation commence par le montage de l'étau de blocage, qui doit être parfaitement fixé avec son axe parallèle au tube à fileter. La tête de filière adaptée est ensuite sélectionnée et insérée dans l'adaptateur quand nécessaire (pour les tailles de 1/4" à 1.1/4"). La tête est introduite par la partie avant de la machine et maintenue par l'adaptateur.
La machine est ensuite positionnée sur le tube, en s'assurant que l'axe de l'étau est bien guidé dans son logement et que le tube est en contact avec les peignes de la tête de filière. Le levier d'inversion de la marche doit être placé dans la bonne position pour le filetage (sens de travail). L'interrupteur ON/OFF est pressé pour démarrer la rotation, et la machine est poussée contre l'extrémité du tube jusqu'au début du filetage.
Pendant toute la durée du filetage, il est indispensable de lubrifier abondamment et en continu la tête de filière avec de l'huile à fileter Virax. Lorsque la longueur de filetage souhaitée est atteinte (le tube ne doit jamais dépasser de la tête de filière), le moteur est arrêté, le levier d'inversion est basculé en sens inverse, puis l'interrupteur est pressé pour que la machine dévisse la tête de filière et libère le tube.
La vitesse rapide ne doit être utilisée que pour dévisser la tête de filière, jamais pour le filetage.
Cette filière est utilisable en atelier ou sur chantier, aussi bien en construction neuve qu'en rénovation, et elle permet un filetage de qualité conforme aux normes en vigueur. L'étau de blocage doit toujours être utilisé, même pour les filetages de petites dimensions.
En cas de dysfonctionnement, plusieurs vérifications sont à effectuer côté utilisateur : s'assurer que le câble de rallonge n'est pas trop long ou insuffisant en puissance, que la vitesse de fonctionnement est correcte, que l'étau est bien fixé et parallèle au tube, que les têtes de filière sont en bon état, que la lubrification est constante et abondante, et que le tube est compatible pour le filetage.
En cas de levier bloqué, il est conseillé de secouer légèrement la machine vers le haut et le bas.
Avant toute intervention sur la machine, il est impératif de débrancher la fiche secteur.
Le filetage doit toujours être réalisé à la vitesse normale indiquée, sans modification de vitesse pendant l'opération.
L'utilisation de câbles de rallonge doit respecter des critères de section et de longueur (plus de 15 Ampères, moins de 30 mètres).
L'entretien régulier comprend la vérification de l'état des balais, du moteur, du rotor, des têtes de filière, de la boîte de vitesse et de l'étau de blocage, avec un changement de graisse tous les 500 heures.
Toutes ces instructions garantissent un fonctionnement sûr et efficace, permettant d'obtenir des filetages précis et fiables sans effort excessif.
L'utilisation commence par le montage de l'étau de blocage, qui doit être parfaitement fixé avec son axe parallèle au tube à fileter. La tête de filière adaptée est ensuite sélectionnée et insérée dans l'adaptateur quand nécessaire (pour les tailles de 1/4" à 1.1/4"). La tête est introduite par la partie avant de la machine et maintenue par l'adaptateur.
La machine est ensuite positionnée sur le tube, en s'assurant que l'axe de l'étau est bien guidé dans son logement et que le tube est en contact avec les peignes de la tête de filière. Le levier d'inversion de la marche doit être placé dans la bonne position pour le filetage (sens de travail). L'interrupteur ON/OFF est pressé pour démarrer la rotation, et la machine est poussée contre l'extrémité du tube jusqu'au début du filetage.
Pendant toute la durée du filetage, il est indispensable de lubrifier abondamment et en continu la tête de filière avec de l'huile à fileter Virax. Lorsque la longueur de filetage souhaitée est atteinte (le tube ne doit jamais dépasser de la tête de filière), le moteur est arrêté, le levier d'inversion est basculé en sens inverse, puis l'interrupteur est pressé pour que la machine dévisse la tête de filière et libère le tube.
La vitesse rapide ne doit être utilisée que pour dévisser la tête de filière, jamais pour le filetage.
Cette filière est utilisable en atelier ou sur chantier, aussi bien en construction neuve qu'en rénovation, et elle permet un filetage de qualité conforme aux normes en vigueur. L'étau de blocage doit toujours être utilisé, même pour les filetages de petites dimensions.
En cas de dysfonctionnement, plusieurs vérifications sont à effectuer côté utilisateur : s'assurer que le câble de rallonge n'est pas trop long ou insuffisant en puissance, que la vitesse de fonctionnement est correcte, que l'étau est bien fixé et parallèle au tube, que les têtes de filière sont en bon état, que la lubrification est constante et abondante, et que le tube est compatible pour le filetage.
En cas de levier bloqué, il est conseillé de secouer légèrement la machine vers le haut et le bas.
Avant toute intervention sur la machine, il est impératif de débrancher la fiche secteur.
Le filetage doit toujours être réalisé à la vitesse normale indiquée, sans modification de vitesse pendant l'opération.
L'utilisation de câbles de rallonge doit respecter des critères de section et de longueur (plus de 15 Ampères, moins de 30 mètres).
L'entretien régulier comprend la vérification de l'état des balais, du moteur, du rotor, des têtes de filière, de la boîte de vitesse et de l'étau de blocage, avec un changement de graisse tous les 500 heures.
Toutes ces instructions garantissent un fonctionnement sûr et efficace, permettant d'obtenir des filetages précis et fiables sans effort excessif.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
Questions produits
Quels sont les avantages techniques de la boîte de vitesse adaptative sur la Filière Phenix IV 230V ?
La boîte de vitesse adaptative permet un retour 4 fois plus rapide après filetage, ce qui réduit significativement le temps de travail. Cette caractéristique améliore la productivité lors des opérations de filetage sur chantier ou en atelier.
Comment l’ergonomie de cet outil facilite-t-elle son utilisation dans des espaces restreints ?
La tête d’entraînement décalée et l’ergonomie optimisée garantissent une prise en main confortable et une manipulation aisée même au plus près des murs ou dans des espaces confinés, assurant une meilleure accessibilité lors des interventions.
Quels types de filetages la Filière Phenix IV 230V permet-elle de réaliser ?
Elle réalise des filetages BSPT Droite sur des tubes en acier d’un diamètre allant de 1/4" à 2". Cette plage de capacité couvre un large éventail d’applications en construction neuve et rénovation.
Quels conseils techniques sont recommandés pour garantir un filetage de qualité avec cet outil ?
Il est conseillé d’utiliser l’huile de coupe Virax pour faciliter le travail des peignes, assurer une bonne coupe et obtenir un filetage parfait, ce qui contribue à la durabilité des têtes et à la qualité du travail.
Quelle est la portée d’utilisation de la Filière Phenix IV 230V en termes de chantier ?
Elle est adaptée aussi bien aux travaux en atelier qu’aux interventions sur chantier, offrant polyvalence et efficacité pour les opérations de filetage sur tubes en acier dans des contextes de construction neuve ou de rénovation.
