Filtre déshuileur dh36c- 360 m³/h - 1" f - submicronique : particules solides et liquides 0,1 µ LACME - 475744
Référence : LACM475744
Découvrez Filtre déshuileur dh36c- 360 m³/h - 1" f - submicronique : particules solides et liquides 0,1 µ LACME - 475744 disponible à l'achat
- Débit de 360 m³/h
- Connexion 1" F
- Filtration submicronique 0,1 µ
- Teneur en huile 0,01 ppm
- Montage vertical avec purge externe à flotteur
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

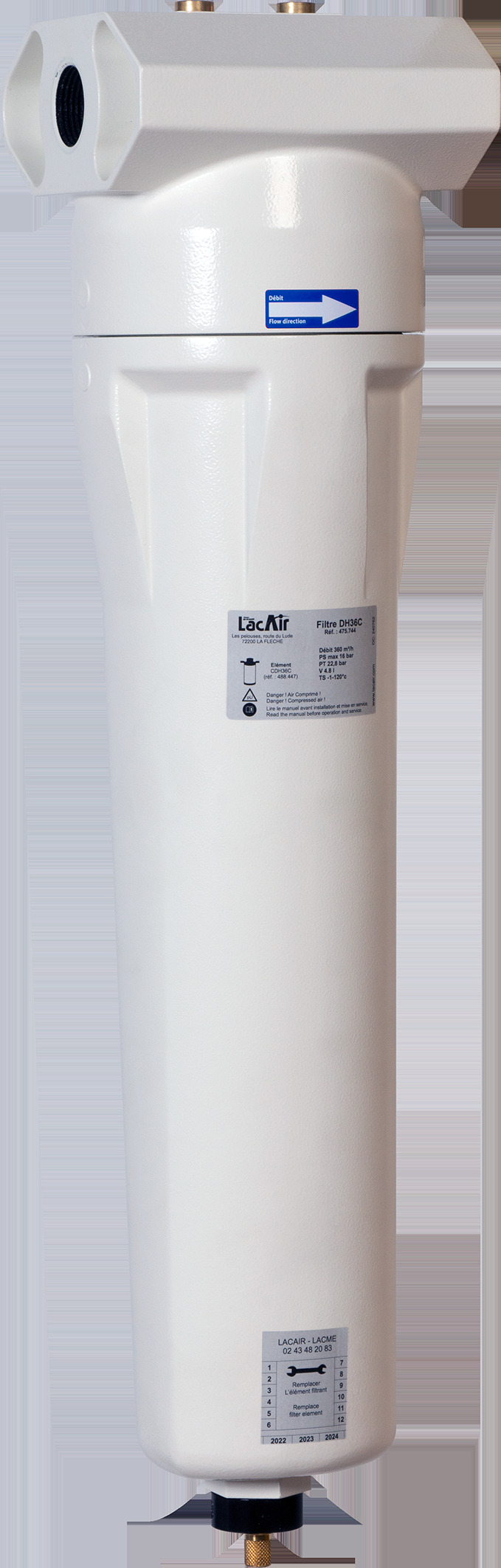

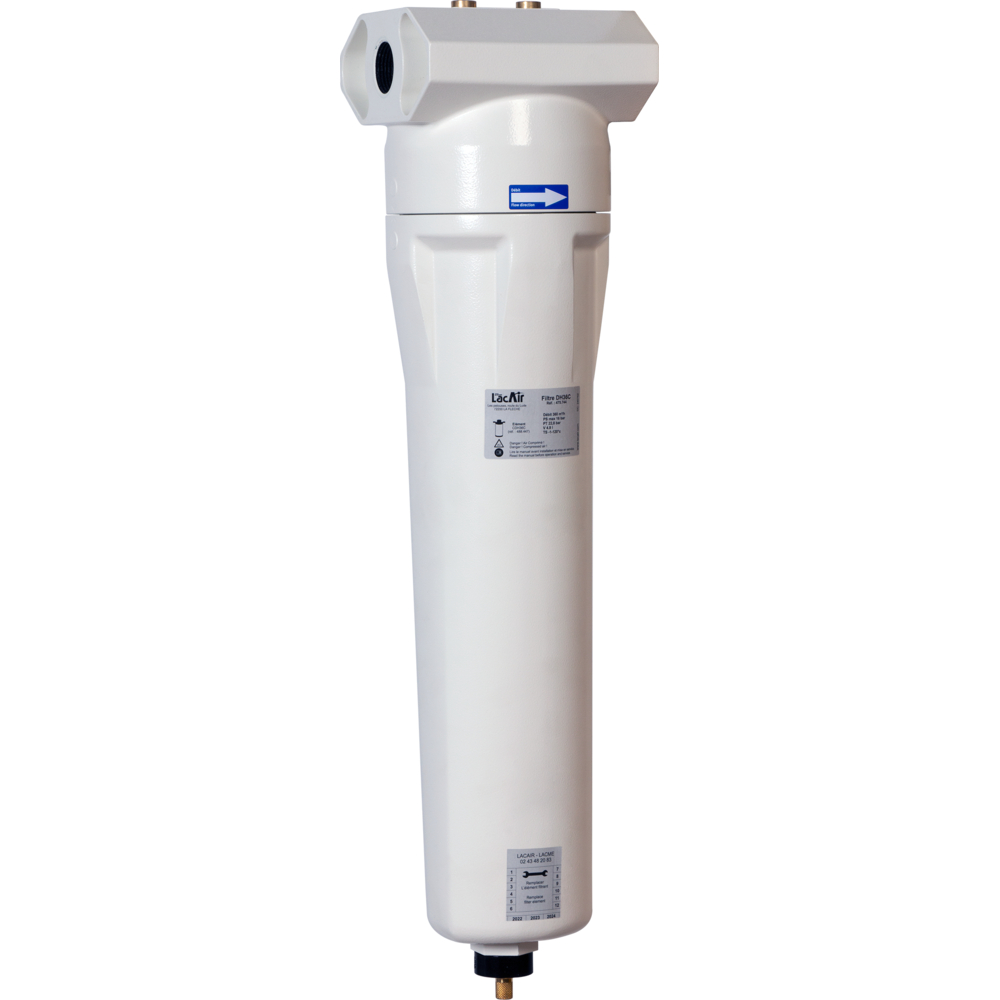

Filtre Déshuileur DH36C
360 m³/h
1" F
Submicronique : Particules solides et liquides 0,1 µ
Teneur en huile 0,01 ppm
Montage vertical
Livré avec purge externe à flotteur
Pop
up (indicateur desaturation) en option
Le filtre est recommandé pour une température d’air comprimé de 20°C, avec une température maximale admissible de 55°C. Il est conforme à la directive 14/68 relative aux équipements sous pression pour les gaz du groupe 2, ainsi qu’à la norme ISO 12500, avec une fabrication certifiée ISO 9001. Ce filtre est compatible avec les applications peinture et intègre un code couleur pour éviter toute confusion lors du remplacement.
Caractéristiques techniques :
- Débit : 360 m³/h
- Raccord femelle : 1"
- Pression maximale : 16 bar
- Dimensions (H x L) : 653 x 154 mm
- Poids : 6,3 kg
Équipement standard :
- Purge automatique à flotteur
- Corps en aluminium moulé sous pression, traité contre la corrosion par cataphorèse
- Cartouches de filtration avec plissage dense et double armature pour réduire les pertes de charge et optimiser la filtration
- Filtre sans silicone
- Indicateur de colmatage disponible en option (réf. 489007)
Le filtre doit être utilisé en amont d’un préfiltre de même débit (PF36C). La cartouche filtrante (modèle CDH36C, réf. 488447) est de couleur bleue et doit être remplacée au minimum tous les 8 760 heures ou tous les 12 mois.
Options disponibles :
- Kit d’accouplement pour 2 filtres (réf. 489137) comprenant vis, rondelles, joint et tirants
- Support mural pour 1 filtre (réf. 489237)
- Support mural pour 2 filtres (réf. 489267)
Avantages produit :
- Qualité de fabrication élevée
- Débit optimisé
- Pertes de charge réduites
- Endurant et performant
Normes et certifications :
- Directive 14/68 pour équipements sous pression gaz groupe 2
- Conformité ISO 12500
- Certification ISO 9001
- Classe de filtration selon ISO 8573-1/2010 : classe 1 pour teneur en particules solides et en huile
Conditions d’utilisation :
- Montage vertical recommandé
- Température d’utilisation entre 20°C et 55°C
- Utilisation avec préfiltre PF36C en amont pour garantir la performance
Conditionnement :
- Filtre livré en boîte
- Cartouche de remplacement en boîte, couleur bleue
Ce filtre garantit une filtration fine et efficace pour la protection des installations d’air comprimé, notamment dans les applications peinture, en assurant une très faible teneur en huile résiduelle et une longue durée de vie grâce à ses composants robustes et son système de purge automatique.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quelle est la capacité de filtration du filtre déshuileur DH36C ?
Le filtre DH36C assure une filtration submicronique par coalescence des particules solides et liquides jusqu’à 0,01 µm. Il garantit une teneur en huile résiduelle après filtration inférieure à 0,01 ppm (mg/m³), conforme à la classe 1 de la norme ISO 8573-1/2010.
Quelles sont les conditions d’utilisation recommandées pour ce filtre ?
Le filtre doit être monté verticalement et utilisé à une température d’air comprimé comprise entre 20°C et 55°C. Il est nécessaire de l’associer en amont à un préfiltre de même débit (modèle PF36C) pour garantir sa performance.
Quels sont les éléments techniques qui garantissent la performance et la durabilité du filtre ?
Le corps du filtre est en aluminium moulé sous pression avec traitement anticorrosion par cataphorèse. La cartouche filtrante, avec plissage dense et double armature, optimise la filtration tout en réduisant les pertes de charge. Le filtre est équipé d’une purge automatique à flotteur pour évacuer les condensats.
Comment identifier et remplacer la cartouche filtrante ?
La cartouche filtrante CDH36C est de couleur bleue pour éviter toute confusion lors du remplacement. Elle doit être changée au minimum tous les 8 760 heures ou tous les 12 mois. Un indicateur de colmatage est disponible en option pour faciliter le suivi de l’état du filtre.
À quelles normes et certifications ce filtre répond-il ?
Le filtre DH36C est conforme à la directive 14/68 relative aux équipements sous pression pour les gaz du groupe 2, respecte la norme ISO 12500, et bénéficie d’une fabrication certifiée ISO 9001. Sa classe de filtration est certifiée selon la norme ISO 8573-1/2010.
