Filtre déshuileur dh9c - 90 m³/h - 1/2" f - submicronique : particules solides et liquides 0,1 µ LACME - 475714
Référence : LACM475714
Découvrez Filtre déshuileur dh9c - 90 m³/h - 1/2" f - submicronique : particules solides et liquides 0,1 µ LACME - 475714 disponible à l'achat
- Débit: 90 m³/h
- Connexion: 1/2" F
- Filtration submicronique: 0,1 µ
- Teneur en huile: 0,01 ppm
- Purge externe à flotteur
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

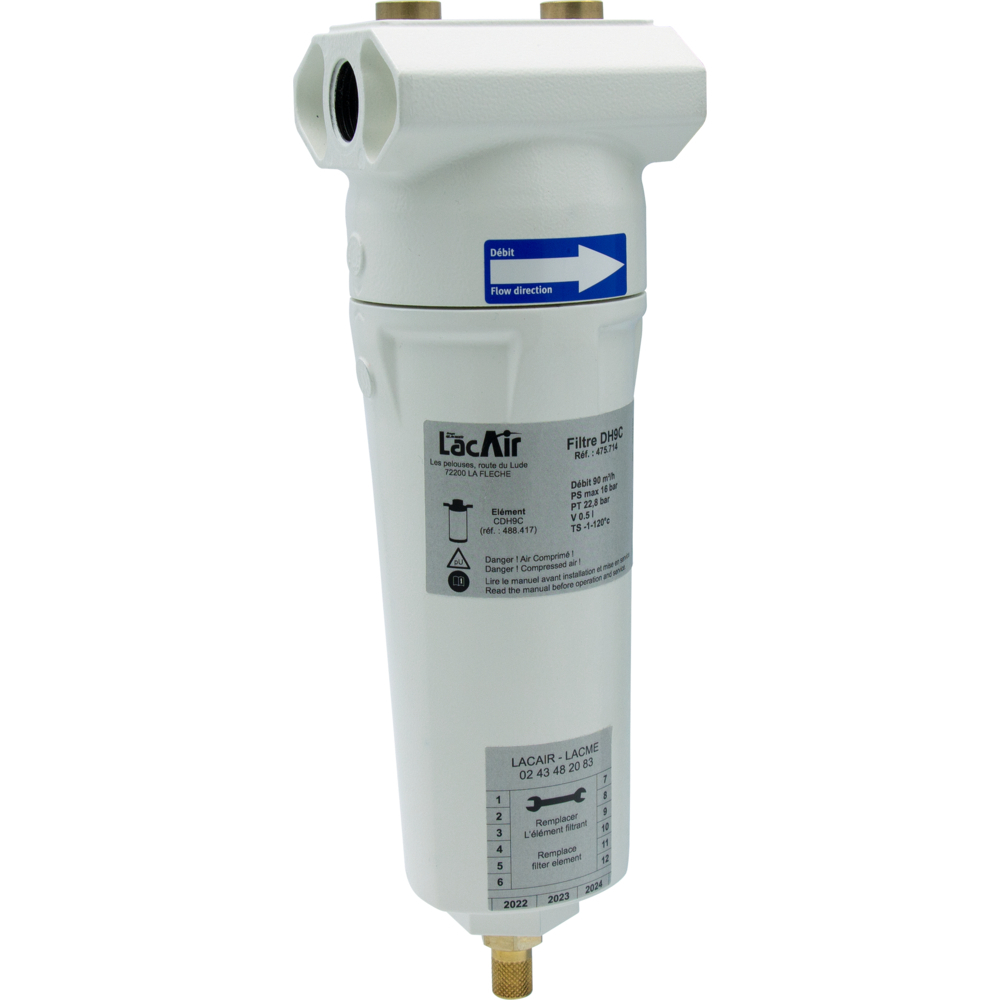

Filtre Déshuileur DH9C
90 m³/h
1/2" F
Submicronique : Particules solides et liquides 0,1 µ
Teneur en huile 0,01 ppm
Montage vertical
Livré avec purge externe à flotteur
Pop
up (indicateur desaturation) en option
Fonctionnement et caractéristiques :
- Filtre par coalescence assurant une protection optimale et économique.
- Doit être utilisé en amont avec un préfiltre de même débit (modèle PF9C).
- Montage vertical.
- Purge automatique à flotteur de série.
- Indicateur de colmatage en option (réf. 489007).
Matériaux et construction :
- Corps en aluminium moulé sous pression, traité contre la corrosion par cataphorèse.
- Cartouches de filtration avec plissage dense et double armature pour réduire les pertes de charge et optimiser la filtration.
- Filtre sans silicone.
Performances techniques :
- Débit nominal : 90 m³/h.
- Raccord femelle 1/2".
- Pression maximale : 16 bar.
- Température recommandée de l’air comprimé : 20°C, maximale 55°C.
- Poids : 1,1 kg.
- Dimensions : 275 mm de hauteur x 80 mm de largeur.
Normes et certifications :
- Conforme à la directive 14/68 pour les équipements sous pression pour gaz du groupe 2.
- Conception conforme à la norme ISO 12500.
- Fabrication certifiée ISO 9001.
- Classes de filtration selon ISO 8573-1 / 2010 : classe 1 pour teneur en particules solides et huile.
Accessoires et options :
- Kit d’accouplement pour 2 filtres (vis, rondelles, joint, tirants).
- Support mural pour 1 filtre ou 2 filtres avec visserie et équerres.
Entretien :
- Remplacement de la cartouche filtrante modèle CDH9C (réf. 488417, couleur bleue) recommandé tous les 8 760 heures ou tous les 12 mois.
Avantages :
- Qualité de fabrication élevée.
- Débit optimisé avec pertes de charge réduites.
- Endurant et performant.
- Code couleur pour éviter toute confusion lors du remplacement.
Conditionnement :
- Filtre livré en boîte.
- Cartouche de remplacement également conditionnée en boîte.
Recommandations d’utilisation :
- Utiliser dans les conditions de température et pression indiquées.
- Installer en série avec un préfiltre pour garantir une filtration optimale et prolonger la durée de vie du filtre déshuileur.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir un filtre déshuileur comme le DH9C ?
Le filtre DH9C doit être sélectionné en fonction de son débit nominal de 90 m³/h et de sa connexion femelle 1/2". Il est important de vérifier la pression maximale admissible de 16 bar et la température d’utilisation recommandée entre 20°C et 55°C. La conformité aux normes ISO 12500 et ISO 8573-1 (classe 1 pour particules et huile) garantit une filtration submicronique efficace jusqu’à 0,01 µ et une teneur en huile résiduelle inférieure à 0,01 ppm.
Comment fonctionne la filtration submicronique par coalescence du filtre DH9C ?
Le filtre utilise une technologie de coalescence qui permet d’agglomérer les particules solides et liquides jusqu’à 0,01 µm pour les éliminer efficacement. La cartouche filtrante, avec un plissage dense et une double armature, optimise la surface de filtration tout en limitant les pertes de charge. Cette filtration garantit une teneur en huile très faible dans l’air comprimé traité.
Quels sont les éléments spécifiques du filtre DH9C qui facilitent son installation et son entretien ?
Le filtre DH9C est conçu pour un montage vertical et livré avec une purge automatique à flotteur intégrée. Un code couleur (cartouche bleue) permet d’identifier rapidement l’élément filtrant à remplacer, recommandé tous les 8 760 heures ou tous les 12 mois. Un indicateur de colmatage est disponible en option pour surveiller l’état du filtre.
Quelles normes et certifications garantissent la sécurité et la qualité du filtre DH9C ?
Ce filtre est conforme à la directive 14/68 relative aux équipements sous pression pour gaz du groupe 2. Sa conception respecte la norme ISO 12500 et sa fabrication est certifiée ISO 9001. La filtration répond à la norme ISO 8573-1 / 2010, garantissant une classe 1 pour la teneur en particules solides et en huile.
Dans quels contextes professionnels ce filtre déshuileur DH9C est-il le plus adapté ?
Le DH9C est destiné aux applications nécessitant une filtration poussée de l’air comprimé, notamment celles compatibles avec les applications peinture. Il doit être utilisé en amont d’un préfiltre de même débit (modèle PF9C) pour assurer une protection optimale et prolonger la durée de vie des équipements en aval.
