Platine au sol à pistons fixe spécial atelier 12 bar LACME Fixair 40 - 465200
Référence : LACM465200
Découvrez Platine au sol à pistons fixe spécial atelier 12 bar LACME Fixair 40 - 465200 disponible à l'achat
- Spécificité : Triphasé
- Groupe tricylindre, biétagé, 12 bar
- Puissance moteur : 7.5 CV et 5.5 kW
- Débit aspiré : 42 m³/h
- Refroidissement intermédiaire et filtres à air
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Créée en 1956, LACMÉ est une société reconnue sur les marchés de l'équipement agricole et de la fourniture industrielle.
Nous vous présentons la platine au sol à pistons, fixe spécial atelier
- Série ENDURANCE
- Biétagé : 12 bar maxi
- Indépendante à mettre au sol sur supports

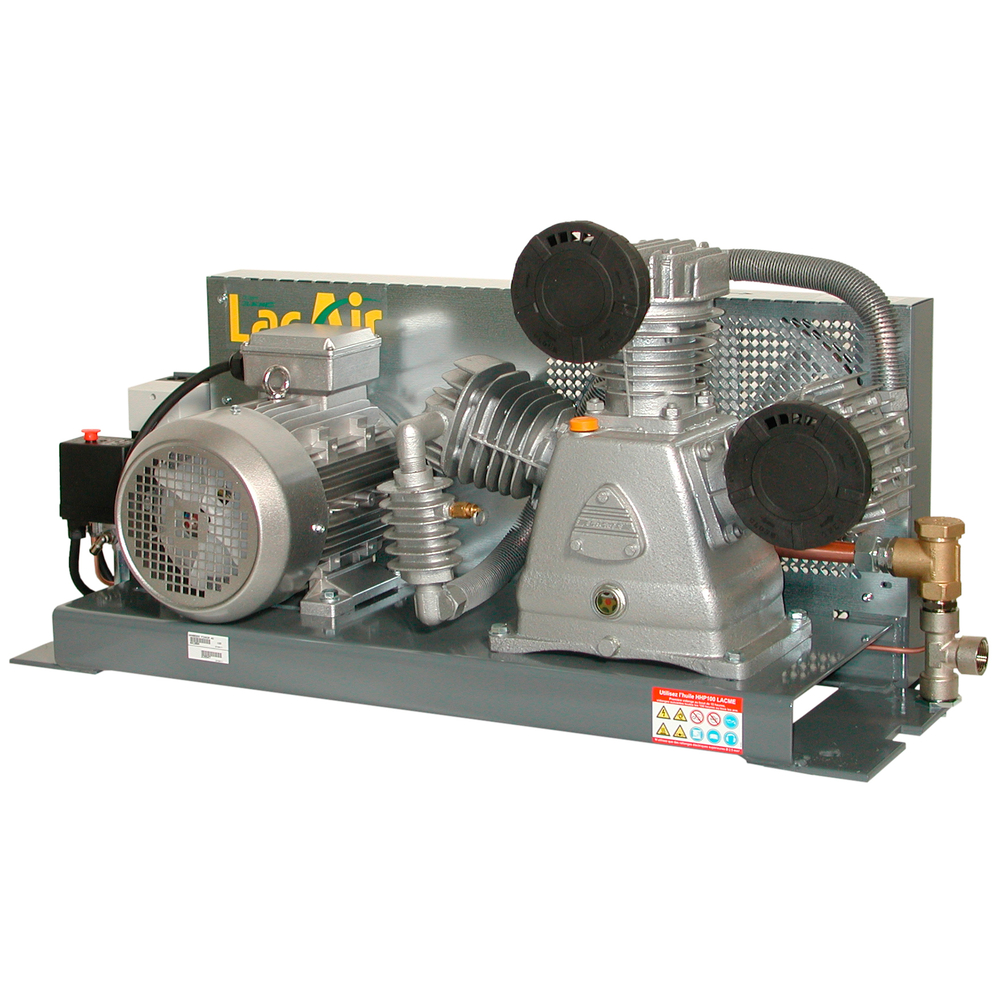

Platine à pistons, à entraînement par courroie, fixe spécial atelier, série ENDURANCE (faible vitesse de rotation), triphasé 400 V - 7,5 CV - 5,5 kW, groupe fonte tricylindre, gros débit 42 m³/h, biétagé 12 bar (à poser au sol et à relier à une cuve verticale)
Entretien toutes les 150 heures - mettre sur support (496408)
La platine Fixair 40 WB est un compresseur à pistons triphasé à entraînement par courroie, biétagé, conçue pour un usage en atelier. Elle fait partie de la série Endurance, reconnue pour sa robustesse et sa longue durée de vie. Ce modèle est équipé d’un groupe tricylindre en W en fonte, avec une grosse cylindrée et une faible vitesse de rotation (1120 tr/min), garantissant un débit restitué supérieur et une performance optimale.
Description et fonctionnement :
- Compresseur fixe à poser au sol sur supports spécifiques (réf. kit supports FixAir 496408) pour plus de stabilité et moins de vibrations.
- Entraînement par courroie, biétagé, avec refroidissement intermédiaire entre les étages.
- Livré avec compteur horaire vibratoire numérique pour planifier l’entretien.
- Accouplement prévu sur cuve verticale de 270, 500 ou 900 litres via flexible tressé inox/téflon.
Caractéristiques techniques :
- Pression de service maximale : 12 bars.
- Débit aspiré : 42 m³/h (700 l/min).
- Débit restitué moyen à 6 bars : 36 m³/h (600 l/min).
- Nombre de pistons : 3 Wb.
- Puissance moteur : 7,5 CV (5,5 kW).
- Tension d’alimentation : triphasé 400 V.
- Niveau sonore : 96 dB(A).
- Dimensions : 113 x 44 x 56 cm (L x l x h).
- Poids : 119 kg.
- Raccord liaison : 1"F.
Équipement standard :
- Contacteur manométrique.
- Boîtier de commande avec protection thermique.
- Flexible haute température.
- Clapet anti-retour gros passage.
- Compteur horaire.
- Cordon d’alimentation 4 x 2,5 mm² x 5 m.
Conception du groupe :
- Groupe tricylindre en W, biétagé, avec composants longue durée.
- Plaques et clapets doubles à haut rendement.
- Triple segmentation.
- Cylindres et culasses en fonte.
- Filtres à air à faibles pertes de charge (un filtre par cylindre).
- Refroidissement intermédiaire entre les étages.
Usages et applications :
- Spécialement conçu pour les ateliers nécessitant un compresseur robuste et performant.
- Adapté pour une utilisation avec des cuves verticales de différentes capacités, grâce aux flexibles tressés inox/téflon.
- Convient pour des applications demandant un débit important à une pression maximale de 12 bars.
Avantages produit :
- Grosse cylindrée pour un débit élevé.
- Faible vitesse de rotation assurant une durée de vie accrue.
- Débit restitué supérieur pour une meilleure efficacité.
- Composants durables assurant une maintenance espacée (entretien toutes les 150 heures).
- Kit supports FixAir disponible pour une installation stable et réduisant les vibrations.
Conditionnement et stockage :
- La platine doit être posée sur des supports spécifiques (vendus séparément).
- Flexibles tressés inox/téflon disponibles en différentes longueurs, adaptés aux hautes températures (70°C à 260°C) et pressions élevées (33 bars à 20°C).
- Montage facile grâce aux raccords hydrauliques tournants.
Normes et recommandations :
- Livrée avec compteur horaire pour planification précise de l’entretien.
- Protection thermique intégrée pour éviter les surcharges moteur.
Cette platine Fixair 40 WB allie robustesse, performance et facilité d’entretien, adaptée aux exigences des environnements industriels et agricoles.
- Spécificités : Triphasé
- Equipement standard : Compteur horaire Contacteur manométrique Disjoncteur Flexible haute température liaison groupe/clapet A/R Clapet anti-retour gros passage Liaison prise pression cuve tuyau PTFE Ø 4 x 6 x 3 m Cordon d’alimentation : 4 x 2,5 mm² x 5 m
- Conception du groupe : Groupe tricylindre en W, biétagé - Composants longue durée : Plaques - clapets doubles : clapets haut rendement Triple segmentation Cylindres en fonte Culasses en fonte Refroidissement intermédiaire (entre étage)Filtres à air à faibles pertes de charge : - 1 filtre par cylindre
- Nombre de piston : 3 Wb
- Pression de service : 12
- Puissance moteur 1 : 7.5
- Puissance moteur 2 : 5.5
- Débit aspire 1 : 42
- Débit aspire 2 : 700
- Débit résistué 1 : 36
- Débit restitué 2 : 600
- Vitesse de rotation : 1120
Pour démarrer la platine, il faut brancher le câble d'alimentation, puis actionner le contacteur manométrique en tirant sur son bouton. La platine se met en marche et remplit progressivement la cuve d'air comprimé. Lorsque la pression atteint la valeur d'arrêt (réglée en usine entre 8 et 9 bars), le contacteur arrête automatiquement la platine. En cas de consommation d'air, la pression baisse jusqu'à la valeur de redémarrage (entre 5 et 6 bars), déclenchant la remise en marche automatique.
L'utilisation doit se faire dans un environnement propre, ventilé, hors gel, sans poussière ni gaz inflammables, à une température ambiante comprise entre 0 et 35°C et un taux d'humidité jusqu'à 75 %. La platine doit être installée à au moins 50 cm d'un mur et à distance d'au moins 3 mètres de la zone de travail pour éviter l'aspiration d'air pollué.
Le raccordement pneumatique s'effectue via des raccords hydrauliques tournants et un flexible haute température tressé inox. La mise à vide du contacteur manométrique est reliée à la cuve par un tuyau téflon blanc.
Le fonctionnement repose sur un groupe tricylindre biétagé à entraînement par courroie, produisant un débit d'air important à une pression maximale de 12 bars.
L'entretien comprend la vérification régulière du niveau d'huile (huile spécifique pour compresseur), le nettoyage fréquent des filtres à air (au moins toutes les 50 heures), la purge régulière du réservoir pour éliminer les condensats, et la vidange de l'huile après la période de rodage (environ 15 heures d'utilisation) puis toutes les 150 heures. La platine est équipée d'un compteur horaire vibratoire pour suivre les temps de fonctionnement et planifier l'entretien.
En cas de dysfonctionnement, des actions utilisateur sont prévues, telles que le contrôle du niveau d'huile, le nettoyage ou remplacement des filtres et clapets, la vérification des raccordements et du câblage électrique, ou le redémarrage après refroidissement en cas de disjonction.
La platine est destinée exclusivement à la compression d'air et ne doit pas être utilisée avec d'autres fluides. Elle ne doit jamais être dirigée vers une personne ou un animal, ni manipulée par des personnes non formées.
Le démarrage et l'arrêt s'effectuent via le contacteur manométrique, avec une coupure électrique obligatoire pour toute intervention. Lors de la mise hors tension prolongée, il est recommandé de débrancher le cordon d'alimentation.
Le montage sur supports comprend la fixation de la platine sur deux supports avec patins antivibratoires, la connexion à la cuve verticale avec les différents raccords, robinets et manomètres fournis, ainsi que le raccordement du flexible haute température.
Le compresseur est mis en route en vérifiant le sens de rotation indiqué sur le carter, en faisant monter la pression dans la cuve jusqu'à environ 3 bars, puis en arrêtant brièvement pour vérifier la mise à vide, avant de laisser la platine fonctionner jusqu'à l'arrêt automatique entre 9,5 et 10 bars.
Enfin, il est conseillé de purger régulièrement la cuve via son robinet de purge, avec la possibilité d'équiper la cuve d'une purge automatique pour simplifier cette opération.
Toutes ces informations sont issues des documents fournis, notamment la notice d'emploi (pages 1 à 18) et la fiche produit (page 1), ainsi que des images détaillant le montage et les raccordements (pages 15 à 17).
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les spécificités techniques principales de la platine Fixair 40 ?
La platine Fixair 40 est un compresseur triphasé à entraînement par courroie biétagé avec un groupe tricylindre en W fonte. Elle offre un débit aspiré de 42 m³/h, une pression maximale de service de 12 bars et une puissance moteur de 7,5 CV (5,5 kW). Sa vitesse de rotation est de 1120 tr/min, ce qui assure une durée de vie accrue.
Comment s’effectue l’installation de la platine au sol et son raccordement à la cuve verticale ?
La platine doit être posée sur deux supports FixAir spécifiques (réf. 496408) pour assurer stabilité et réduire les vibrations. Elle se raccorde à une cuve verticale (270, 500 ou 900 litres) via un flexible tressé inox/téflon haute température, résistant jusqu’à 260°C et 33 bars. Le raccordement pneumatique utilise des raccords hydrauliques tournants et un tuyau téflon blanc relie la mise à vide du contacteur manométrique à la cuve.
Quelles sont les conditions d’utilisation recommandées pour garantir la sécurité et la performance ?
La platine doit être utilisée dans un environnement propre, ventilé, hors gel, sans poussières ni gaz inflammables, à une température ambiante entre 0 et 35°C et un taux d’humidité jusqu’à 75 %. Elle doit être installée à au moins 50 cm d’un mur et à 3 mètres de la zone de travail pour éviter l’aspiration d’air pollué.
Quels sont les points essentiels pour l’entretien de la platine Fixair 40 ?
L’entretien comprend la vérification régulière du niveau d’huile avec huile spécifique LACME HHP 100, la vidange après la période de rodage (15 heures) puis toutes les 150 heures, et le nettoyage des filtres à air au moins toutes les 50 heures. La platine est équipée d’un compteur horaire vibratoire pour planifier ces opérations. Il est également important de purger régulièrement la cuve via son robinet de purge.
Quels sont les signes de dysfonctionnement courants et leurs causes possibles ?
Le compresseur peut ne pas démarrer si le réservoir est plein, si le contacteur n’est pas en marche, ou en cas de tension insuffisante. Un débit insuffisant peut être dû à une fuite sur la tuyauterie, une courroie détendue, un filtre bouché ou des clapets encrassés. L’huile qui suinte peut indiquer des segments ou cylindres usés. En cas de blocage du groupe, il faut contacter le SAV.
Comment fonctionne le démarrage et l’arrêt automatique de la platine ?
Le démarrage s’effectue en tirant sur le bouton marche/arrêt du contacteur manométrique. La platine remplit la cuve d’air jusqu’à une pression d’arrêt réglée en usine entre 8 et 9 bars. Lorsque la pression baisse à la valeur de redémarrage (entre 5 et 6 bars), la platine redémarre automatiquement. L’arrêt manuel se fait en poussant le bouton marche/arrêt vers le bas.
Quels sont les critères à respecter pour le branchement électrique et la protection contre les surintensités ?
La platine triphasée doit être raccordée à une installation avec prise de terre et protection différentielle proche. Les réglages des protections contre les surintensités sont faits en usine et ne doivent pas être modifiés. Le câble électrique comporte trois fils pour le secteur et un pour la terre. En cas d’utilisation d’une rallonge électrique, sa section doit être adaptée à la puissance moteur (minimum 2,5 mm² pour 7,5 CV).
Comment la platine répond-elle aux contraintes d’un usage atelier intensif ?
La platine Fixair 40 est conçue pour un usage atelier avec un groupe en fonte tricylindre biétagé, assurant robustesse et longévité. Sa faible vitesse de rotation limite l’usure. Les composants sont longue durée, avec plaques et clapets doubles à haut rendement, triple segmentation, et filtres à air à faibles pertes de charge. Un compteur horaire vibratoire permet de planifier un entretien régulier et adapté.
