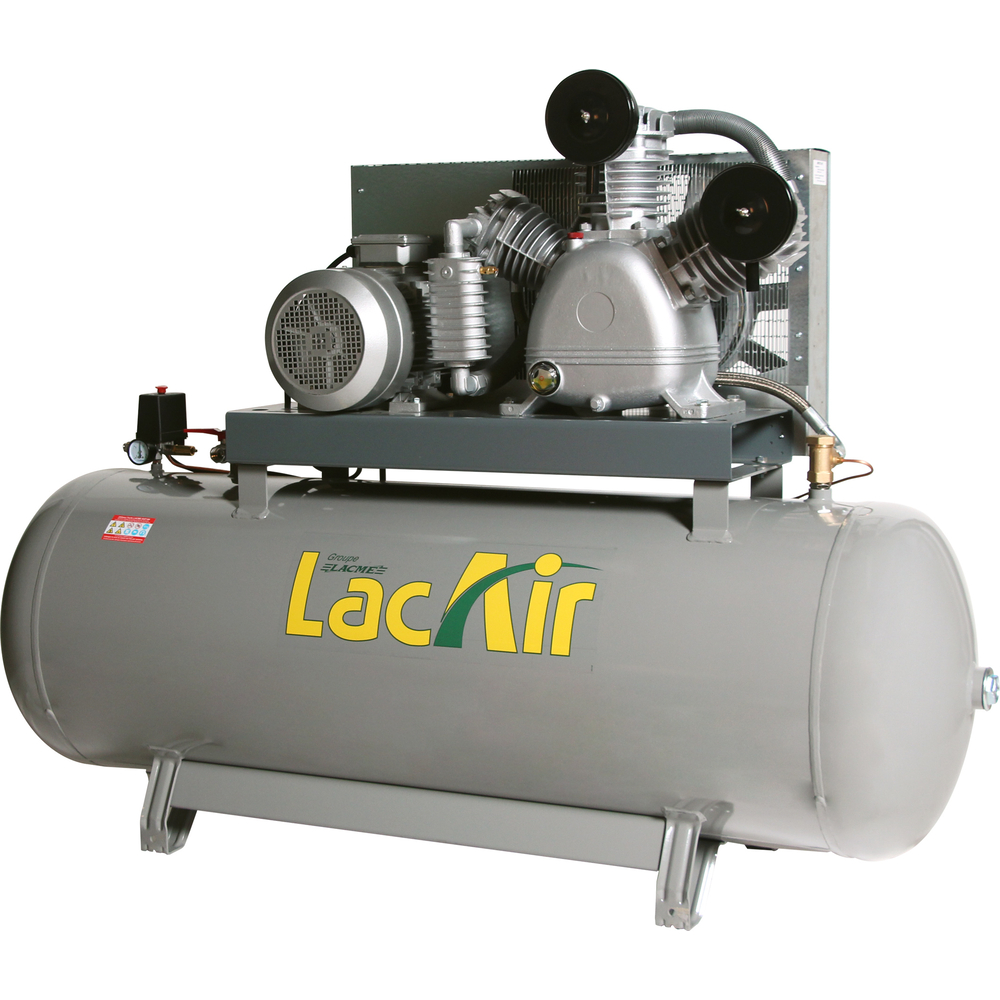

Compresseur pro 500 l 12 bar 60 m³/h LACME FIXAIR 60/500 - 465622
Référence : LACM465622
Découvrez Compresseur pro 500 l 12 bar 60 m³/h LACME FIXAIR 60/500 - 465622 disponible à l'achat
- Triphasé, groupe fonte tricylindre en W
- Puissant : 10 CV 60 m³/h
- Réservoir grande capacité : 500 litres
- Pression maxi : 12 bar
- Équipement complet d'atelier
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
- Fixe spécial atelier : Série ENDURANCE
- Puissant : 10 CV - 60 m³/h
- Biétagé : 12 bar maxi
- Grande autonomie : réservoir 500 litres
Caractéristiques principales :
- Réservoir horizontal de 500 litres avec longerons facilitant l’installation et le déplacement.
- Puissance moteur de 10 CV (7,5 kW), triphasé 400 V, fonctionnant à 1500 tours/min.
- Débit aspiré de 60 m³/h et débit restitué moyen de 54 m³/h à 6 bars.
- Groupe biétagé avec refroidissement intermédiaire entre les étages.
- Trois pistons en W avec cylindres et culasses en fonte.
- Plaques-clapets doubles à haut rendement, triple segmentation.
- Filtres à air à faibles pertes de charge, un filtre par cylindre basse pression.
- Equipement standard complet : sortie directe raccord rapide gros débit, robinet de purge 3/4" F, contacteur manométrique, manomètre 0-16 bars, boîtier de commande avec protection thermique, soupape de sécurité CE, clapet anti-retour gros passage, compteur horaire numérique vibratoire, flexible haute température, cordon d’alimentation 4 x 2,5 mm² x 5 m.
Performances et fonctionnement :
- Temps de montée en pression de 0 à 10 bars : 5 minutes 5 secondes.
- Vitesse de rotation : 760 tr/min.
- Niveau sonore de 98 dB(A).
- Poids total : 330 kg.
- Dimensions : 195 x 64 x 141 cm (L x l x h).
Entretien :
- Prévoir un entretien toutes les 150 heures ou au minimum une fois par an.
- Nettoyer régulièrement les filtres à air et purger la cuve.
- Le compteur horaire intégré permet de suivre précisément les temps de fonctionnement pour planifier l’entretien.
- Compteur livré avec pile lithium non remplaçable (autonomie environ 7 ans), affichage du nombre total d’heures avec une précision de 0,01 %.
Avantages produit :
- Grosse cylindrée avec faible vitesse de rotation pour une durée de vie accrue.
- Débit restitué supérieur assurant une grande efficacité.
- Conception robuste avec composants longue durée.
- Installation et manutention facilitées grâce aux longerons sur le réservoir.
Conditions d’utilisation :
- Température de fonctionnement entre -25°C et +70°C.
- Résistance aux vibrations de 10 à 75 Hz.
Le compresseur FIXAIR 60/500 WB est un équipement fiable et performant, parfaitement adapté aux besoins des ateliers industriels nécessitant un gros débit d’air comprimé à haute pression.
- Spécificités : Triphasé
- Equipement standard : Démarrage direct Moteur 1500 tr/mn Sortie directe raccord rapide Robinet sortie gros débit directe 3/4''F Boîtier de commande avec protection thermique Manomètre 16 bar Soupape de sécurité CE Clapet anti-retour grosse section Compteur horaire Contacteur manométrique Flexible haute température Cordon d'alimentation : 4 x 2,5 mm² x 5 m
- Conception du groupe : Groupe tricylindre en W, biétagé - Composants longue durée : Plaques - clapets doubles : clapets haut rendement Triple segmentation Cylindres en fonte Culasses en fonte Refroidissement intermédiaire (entre étage)Filtres à air à faibles pertes de charge : - 1 filtre par cylindre basse pression
- Nombre de piston : 3 Wb
- Pression de service : 12
- Puissance moteur 1 : 10
- Puissance moteur 2 : 7.5
- Réservoir : 500
- Niveau sonore : 98
- Débit aspire 1 : 60
- Débit aspire 2 : 1000
- Débit résistué 1 : 53
- Débit restitué 2 : 885
- Temps de montée en pression : 335
- Vitesse de rotation : 760
L’utilisateur doit raccorder le compresseur à un outil consommateur d’air via un tuyau adapté, ouvrir le détendeur ou l’épurateur-détendeur pour réguler la pression de sortie selon les besoins de l’outil en tournant le cabochon de l’épurateur-détendeur. La pression s’ajuste au manomètre et le cabochon se bloque ensuite pour éviter tout dérèglement.
Le compresseur est destiné à être utilisé dans un environnement propre, bien aéré, hors atmosphère acide ou inflammable, à l’abri de l’eau et dans une plage de température entre 0 et 35°C. Il doit être positionné horizontalement sur un support stable, ventilé, et à au moins 50 cm d’un mur pour faciliter l’aspiration de l’air.
Avant la première mise en route, il est nécessaire de purger totalement le réservoir en dépressurisant puis drainant les condensats. La purge régulière du réservoir est indispensable pour éviter la corrosion, au minimum une fois par semaine.
Le niveau d’huile doit être vérifié régulièrement et complété si nécessaire jusqu’au haut du voyant rouge, avec une huile spécifique recommandée. La vidange de l’huile s’effectue après la période de rodage (environ 15 heures d’utilisation) puis tous les ans ou toutes les 150 heures.
Le compresseur fonctionne avec un moteur triphasé 400 V, 10 CV, et est équipé d’un compteur horaire numérique pour suivre les temps de fonctionnement et planifier l’entretien. Le démarrage et l’arrêt peuvent être commandés manuellement à tout moment via le contacteur manométrique.
En cas de dysfonctionnement, l’utilisateur peut vérifier certains points comme la purge du réservoir, le nettoyage ou remplacement du filtre à air, la vérification de la tension électrique, et le bon réglage de la pression. Le compresseur ne doit jamais être utilisé sans être raccordé à un outil consommateur d’air pour éviter une détente non contrôlée.
Le compresseur est destiné uniquement à la compression d’air et ne doit pas être utilisé avec d’autres gaz ou fluides. L’air comprimé produit n’est pas adapté aux usages médicaux, alimentaires ou respiratoires sans dispositifs de filtration spécifiques.
Enfin, il est important de respecter les consignes d’entretien, notamment la purge régulière de la cuve, le nettoyage des filtres à air toutes les 50 heures, et la vidange annuelle ou toutes les 150 heures, pour garantir un fonctionnement optimal.
En résumé, le compresseur s’utilise en le raccordant à un outil pneumatique, en réglant la pression via l’épurateur-détendeur, en assurant une purge régulière du réservoir, un suivi du niveau d’huile et un entretien périodique selon le compteur horaire, dans un environnement adapté et sécurisé, pour obtenir un débit d’air comprimé constant et fiable en atelier.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les éléments techniques spécifiques du compresseur FIXAIR 60/500 WB ?
Ce compresseur fixe triphasé est équipé d’un groupe tricylindre en W biétagé en fonte, avec plaques-clapets doubles à haut rendement et triple segmentation. Il offre un débit aspiré de 60 m³/h et une pression maximale de service de 12 bars, avec un réservoir horizontal de 500 litres doté de longerons facilitant son installation et déplacement.
Comment fonctionne le système de démarrage et d’arrêt automatique du compresseur ?
Le compresseur démarre en branchant le cordon d’alimentation et en actionnant le contacteur manométrique. Il se remplit d’air jusqu’à une pression d’arrêt réglée entre 8 et 9 bars, puis s’arrête automatiquement. Lorsque la pression chute entre 5 et 6 bars, le compresseur redémarre automatiquement pour maintenir la pression de travail.
Quelles sont les conditions d’utilisation recommandées pour ce compresseur ?
Le compresseur doit être utilisé dans un environnement propre, bien aéré, sans atmosphère acide ni inflammable, à l’abri de l’eau, avec une température ambiante entre 0 et 35°C. Il doit être positionné horizontalement sur un support stable, ventilé, et à au moins 50 cm d’un mur pour assurer une bonne aspiration de l’air.
Quels sont les points clés d’entretien pour garantir la sécurité et la longévité du compresseur ?
Il est indispensable de purger le réservoir au moins une fois par semaine pour éviter la corrosion. Le filtre à air doit être nettoyé toutes les 50 heures avec une soufflette, et remplacé s’il est trop encrassé. L’huile doit être vidangée après 15 heures de rodage, puis tous les ans ou toutes les 150 heures. Le compteur horaire intégré aide à planifier ces opérations.
Comment s’assurer de la conformité et de la sécurité du compresseur ?
Le compresseur est conforme aux directives européennes machines, basse tension, récipients à pression, compatibilité électromagnétique, acoustique et écoconception moteur. Il respecte les normes NF EN ISO 12100 et NF EN 1012-1 relatives à la sécurité des machines et des compresseurs. La soupape de sécurité CE 12 bars et le clapet anti-retour garantissent la protection en pression.
