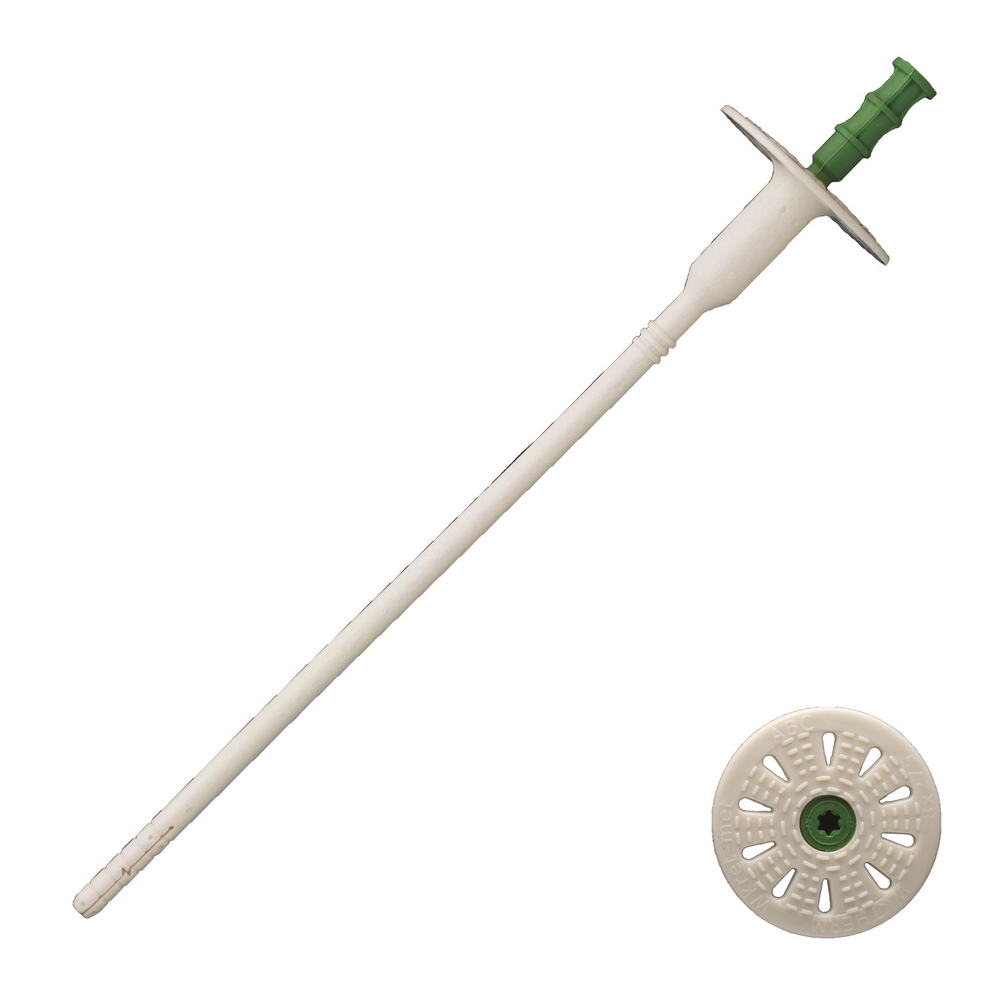

fixation d'isolant polyvalentes à visser - Ø8x135mm - SCELL-IT - FITORX08135
Référence : S344FITORX08135
Découvrez fixation d'isolant polyvalentes à visser - Ø8x135mm - SCELL-IT - FITORX08135 disponible à l'achat
- Pose simple et rapide à travers l'isolant
- Adaptée à tous types de matériaux (A,B,C,D,E)
- Très bonne tenue dans béton et maçonnerie creuse
- Profondeur d'ancrage faible, gain de temps assuré
- Conductivité thermique très faible pour une meilleure efficacité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La fixation d'isolant polyvalente à visser FITORX Ø8x135mm de la marque SCELL-IT est spécialement conçue pour une pose simple et rapide à travers l'isolant.
Elle est adaptée à tous types de matériaux, validée par un Avis Technique Européen (ATE 13/0724 ETAG 14) couvrant les matériaux classés A, B, C, D et E, incluant le béton, la maçonnerie pleine, la maçonnerie creuse ainsi que le béton cellulaire.
Cette fixation offre une très bonne tenue avec une résistance caractéristique Nk de 150 kg dans le béton et la maçonnerie pleine, 75 kg dans la maçonnerie creuse, et jusqu’à 120 kg dans le béton cellulaire.
La profondeur d’ancrage est faible, seulement 25 mm, avec un diamètre de perçage de 8 mm, ce qui permet un gain de temps notable lors de la mise en œuvre.
Sa conductivité thermique est très faible (χ = 0,02 W/K), grâce à la conception spécifique de la tête surmontée de la vis, optimisant ainsi la performance thermique de l’installation.
La fixation peut être associée à des rondelles de diamètre 90 mm ou 140 mm pour la pose sur isolants souples.
Elle est adaptée pour des épaisseurs d’isolant allant de 70 à 270 mm selon la longueur totale de la fixation, avec des références précises pour chaque longueur (par exemple FITORX08135 pour 135 mm de longueur totale et 110 mm d’isolant à fixer).
Les matériaux composants sont une cheville à rosace en polyéthylène et une vis d’expansion en acier galvanisé avec un embout recouvert de polyamide PA6.
La fixation utilise une empreinte Torx 40 pour un vissage efficace à l’aide d’une visseuse.
La mise en œuvre se déroule en quatre étapes principales :
- Percer le support à un diamètre de 8 mm
- Monter la fixation à travers l’isolant
- Visser à l’aide d’une visseuse équipée d’une empreinte TX40
- La profondeur d’ancrage de 25 mm inclut, en rénovation, les couches structurelles telles que colle ou enduit
Les charges de service recommandées sont de 54 daN pour le béton C16/20 et la maçonnerie pleine, entre 27 et 32 daN pour la maçonnerie creuse ou perforée et le béton à granulats légers, et de 21 à 42 daN pour le béton cellulaire.
Cette fixation garantit une installation fiable et performante pour la pose d’isolants rigides ou souples, en assurant à la fois une bonne tenue mécanique et une excellente performance thermique.
Cette fixation présente une très bonne tenue avec des charges caractéristiques de 150 kg dans le béton et la maçonnerie pleine, 75 kg en maçonnerie creuse, et jusqu'à 120 kg dans le béton cellulaire. La profondeur d'ancrage est faible (25 mm), avec un diamètre de perçage de 8 mm, ce qui permet un gain de temps lors de la mise en œuvre.
La conductivité thermique est très faible (χ = 0,02 W/K), grâce à la conception de la tête de vis surmontée d’un embout en polyamide PA6. La vis est en acier galvanisé avec empreinte Torx 40 pour un vissage efficace.
Elle peut être associée à des rondelles de diamètre 90 ou 140 mm pour la fixation d'isolants souples. Cette fixation est adaptée pour des isolants d’épaisseur comprise entre 70 et 270 mm.
Les matériaux composants sont :
- Cheville à rosace en polyéthylène,
- Vis d’expansion en acier galvanisé avec embout recouvert de polyamide PA6.
La mise en œuvre se fait en perçant un trou de 8 mm dans le support, en montant la fixation à travers l’isolant, puis en vissant avec une visseuse équipée d’une empreinte TX40. En rénovation, les couches structurelles telles que la colle ou l’enduit sont incluses dans la longueur d’ancrage.
Les résistances caractéristiques et charges de service sont certifiées selon l’ETA 13/0724 ETAG 14, garantissant la conformité et la sécurité d’utilisation sur les différents supports.
Dimensions principales pour la référence FITORX08135 :
- Longueur totale : 135 mm,
- Épaisseur d’isolant maxi : 110 mm,
- Profondeur d’ancrage : 25 mm,
- Diamètre de perçage : 8 mm,
- Empreinte : Torx 40.
Cette fixation offre une solution polyvalente, performante et conforme pour la pose d’isolants rigides ou souples sur divers supports de maçonnerie.
- matières : cheville à rosace en polyéthylène, vis d’expansion en acier galvanisé avec embout recouvert de polyamide PA6
- pose simple et rapide au travers de l’isolant
- convient pour tous types de matériaux (ATE pour matériaux A, B, C, D, E : béton, maçonnerie pleine, creuse, béton cellulaire)
- très bonne tenue : résistance caractéristique Nk de 150 kg dans béton et maçonnerie pleine, 75 kg dans maçonnerie creuse, jusqu’à 120 kg dans béton cellulaire
- profondeur d’ancrage faible de 25 mm
- diamètre de perçage 8 mm
- conductivité thermique très faible χ = 0,02 W/K grâce à la tête surmontée de la vis
- empreinte Torx 40
- peut être associée aux rondelles de diamètre 90 mm ou 140 mm pour isolant souple
- fixation adaptée pour épaisseurs d’isolant de 70 à 270 mm selon la longueur totale
- référence fournisseur : FITORX08135
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels types de matériaux cette fixation d'isolant peut-elle supporter ?
Cette fixation est certifiée ATE pour les matériaux A, B, C, D et E, incluant le béton, la maçonnerie pleine, la maçonnerie creuse et le béton cellulaire. Elle offre une tenue mécanique adaptée à chacun de ces supports.
Quelles sont les charges caractéristiques et admissibles pour cette fixation ?
Les charges caractéristiques sont de 150 kg pour le béton et la maçonnerie pleine, 75 kg pour la maçonnerie creuse, et jusqu'à 120 kg pour le béton cellulaire. Les charges admissibles en service varient de 54 daN en béton C16/20 et maçonnerie pleine, à 21-42 daN en béton cellulaire.
Comment s’effectue la mise en œuvre de cette fixation ?
La pose se réalise en perçant le support à 8 mm, puis en insérant la fixation à travers l’isolant avant de visser avec une visseuse équipée d’une empreinte Torx 40. La profondeur d’ancrage est faible (25 mm), ce qui permet un gain de temps important.
Quelles sont les dimensions et capacités d’épaisseur d’isolant prises en charge ?
La fixation FITORX08135 mesure 135 mm de longueur totale et permet de fixer des isolants d’une épaisseur maximale de 110 mm. La profondeur d’ancrage dans le support est de 25 mm avec une longueur d’ancrage effective de 35 mm.
Comment cette fixation limite-t-elle les pertes thermiques ?
Elle présente une conductivité thermique très faible (χ = 0,02 W/K) grâce à une tête de vis spécialement conçue, ce qui contribue à minimiser les ponts thermiques lors de la fixation de l’isolant.
