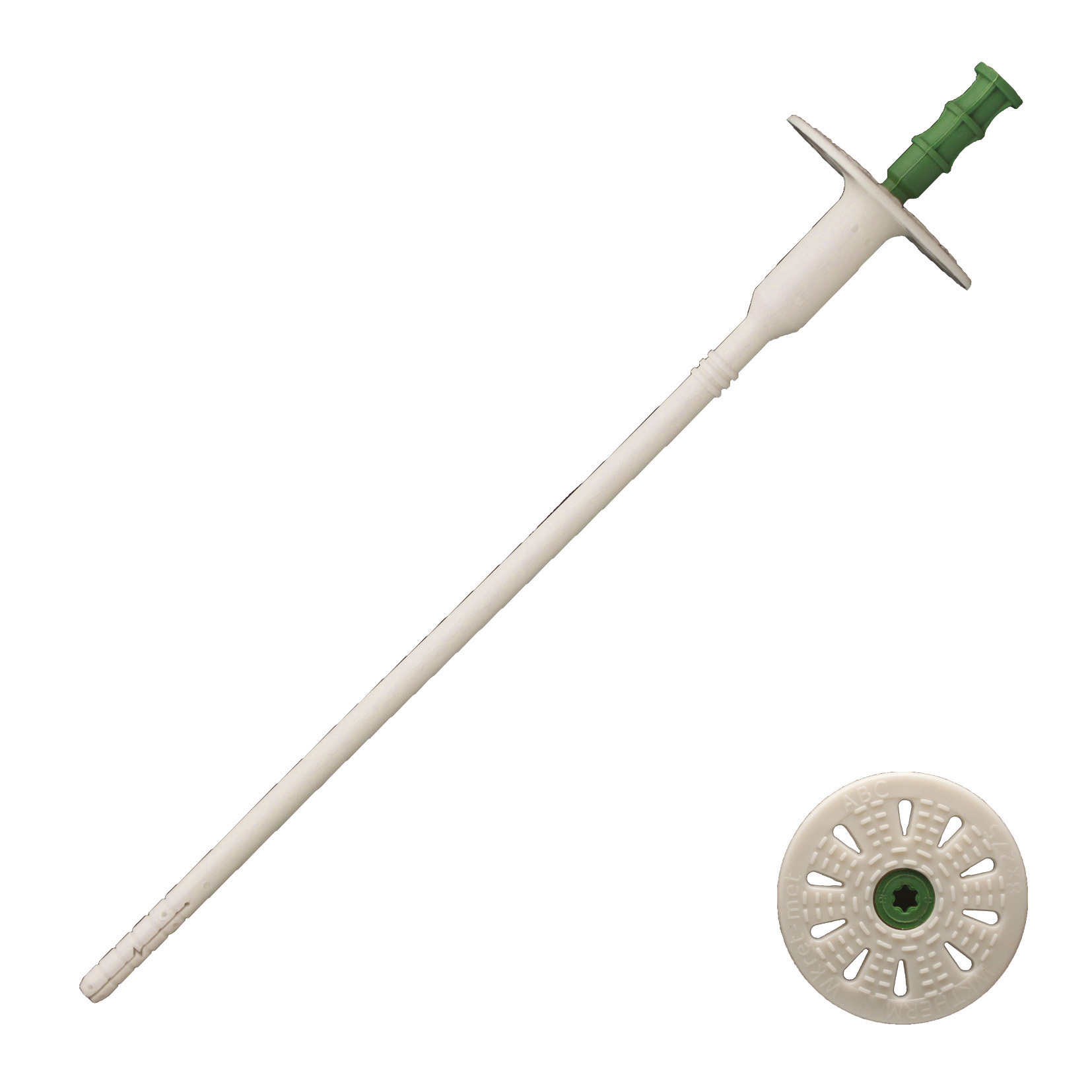

fixation d'isolant polyvalentes à visser - Ø8x155mm - SCELL-IT - FITORX08155
Référence : S344FITORX08155
Découvrez fixation d'isolant polyvalentes à visser - Ø8x155mm - SCELL-IT - FITORX08155 disponible à l'achat
- Pose simple et rapide à travers l'isolant
- Convient à tous les types de matériaux, y compris béton
- Très bonne tenue dans béton et maçonnerie, jusqu'à 150kg
- Faible profondeur d'ancrage (25 mm) pour un gain de temps
- Conductivité thermique très faible pour une efficacité optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La fixation d'isolant polyvalente à visser Ø8x155mm SCELL-IT FITORX08155 permet une pose simple et rapide au travers de l'isolant.
Elle est compatible avec tous les types de matériaux, validée par un Agrément Technique Européen (ATE) pour les matériaux A, B, C, D et E, incluant le béton, la maçonnerie pleine, la maçonnerie creuse, le béton à granulats légers et le béton cellulaire.
Cette fixation offre une très bonne tenue mécanique avec une résistance caractéristique Nk de 150 kg dans le béton et la maçonnerie pleine, 75 kg en maçonnerie creuse, et jusqu'à 120 kg dans le béton cellulaire.
La profondeur d’ancrage est faible, de 25 mm, avec un diamètre de perçage de 8 mm, ce qui permet un gain de temps important lors de la mise en œuvre.
Sa conductivité thermique est très faible, avec un coefficient χ de 0,02 W/K, grâce à la conception spécifique de la tête surmontée de la vis, assurant une excellente performance thermique.
Le système comprend une cheville à rosace en polyéthylène et une vis d’expansion en acier galvanisé munie d’un embout recouvert de polyamide PA6.
L’empreinte Torx 40 facilite le vissage à l’aide d’une visseuse.
Cette fixation peut être associée à des rondelles de diamètre 90 mm ou 140 mm pour la pose sur isolant souple.
Elle est adaptée pour fixer des isolants dont l’épaisseur varie de 70 mm à 270 mm, avec une gamme complète de références adaptées à chaque épaisseur.
La mise en œuvre se déroule en perçant le support à 8 mm, en insérant la cheville à travers l’isolant, puis en vissant avec une visseuse équipée d’un embout Torx 40.
En rénovation, les couches structurelles telles que la colle ou l’enduit sont incluses dans la longueur d’ancrage de 25 mm.
Les matériaux supports compatibles comprennent le béton, la brique pleine, la brique creuse, le béton à granulats légers et le béton cellulaire.
Les performances de charge admissibles sont calculées selon les coefficients partiels de sécurité, garantissant une fiabilité conforme à l’ATE n°13/0724 et à la norme ETAG 14.
Cette fixation polyvalente allie rapidité, efficacité thermique et robustesse, facilitant la pose d’isolants dans divers matériaux de construction tout en assurant une excellente tenue mécanique.
Cette fixation offre une très bonne tenue avec des charges caractéristiques de 150 kg dans le béton et la maçonnerie pleine, 75 kg dans la maçonnerie creuse, et jusqu'à 120 kg dans le béton cellulaire. La profondeur d'ancrage est faible, à 25 mm, avec un diamètre de perçage de 8 mm, ce qui permet un gain de temps lors de la mise en œuvre. La conductivité thermique est très faible (χ = 0,02 W/K), grâce à la conception de la tête surmontée de la vis.
La fixation est composée d'une cheville à rosace en polyéthylène et d'une vis d'expansion en acier galvanisé avec un embout revêtu en polyamide PA6. Elle utilise une empreinte Torx 40 pour le vissage.
Elle peut être associée à des rondelles de diamètre 90 ou 140 mm pour la fixation d'isolants souples et permet la fixation d'isolants d'épaisseur comprise entre 70 et 270 mm.
La mise en œuvre se fait en perçant un trou de 8 mm dans le support, en montant la fixation à travers l'isolant, puis en vissant avec une visseuse équipée d'une empreinte TX40. En rénovation, les couches structurelles comme la colle ou l'enduit sont prises en compte dans la longueur d'ancrage.
Les matériaux support compatibles sont le béton, la brique pleine, la brique creuse et le béton cellulaire. Les charges de service admissibles varient de 21 à 54 daN selon le type de matériau.
Les dimensions techniques pour la référence FITORX08155 sont : longueur totale 155 mm, épaisseur d'isolant maximale 130 mm, diamètre de perçage 8 mm, profondeur d'ancrage 25 mm, et longueur d'ancrage 35 mm.
Cette fixation bénéficie de l'agrément technique européen ETA 13/0724 ETAG 14, garantissant sa conformité et ses performances.
En résumé, la fixation FITORX08155 est une solution polyvalente, performante et rapide à mettre en œuvre pour la fixation d'isolants sur divers supports, alliant résistance mécanique, faible conductivité thermique et compatibilité avec différents types d'isolants.
- matières : cheville à rosace en polyéthylène, vis d’expansion en acier galvanisé avec embout recouvert de polyamide PA6
- pose simple et rapide au travers de l’isolant
- convient pour tous les types de matériaux (ATE pour matériaux A, B, C, D, E : béton, maçonnerie pleine, creuse, béton à granulats légers, béton cellulaire)
- tenue caractéristique Nk : 150 kg dans béton et maçonnerie pleine, 75 kg en maçonnerie creuse, jusqu’à 120 kg dans béton cellulaire
- profondeur d’ancrage faible : 25 mm
- diamètre de perçage : 8 mm
- conductivité thermique très faible : χ = 0,02 W/K grâce à la tête surmontée de la vis
- empreinte torx 40
- peut être associée à des rondelles de diamètre 90 mm et 140 mm pour isolant souple
- fixation adaptée pour isolants d’épaisseur de 70 à 270 mm
- référence fournisseur : FITORX08155
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec la fixation FITORX08155 ?
La fixation est validée par un Agrément Technique Européen (ATE) pour les matériaux A, B, C, D, E, incluant béton, maçonnerie pleine, maçonnerie creuse et béton cellulaire. Elle convient donc à tous ces types de supports.
Quelle est la capacité de charge admissible de cette fixation selon le matériau support ?
La charge de service admissible varie selon le support : jusqu’à 54 daN pour le béton C16/20 et la maçonnerie pleine, entre 27 et 32 daN pour la maçonnerie creuse et le béton à granulats légers, et de 21 à 42 daN pour le béton cellulaire, conformément à l’ATE n°13/0724.
Quels sont les avantages techniques liés à la profondeur d’ancrage et au diamètre de perçage ?
La fixation présente une faible profondeur d’ancrage de 25 mm et nécessite un perçage de 8 mm, ce qui permet un gain de temps lors de la mise en œuvre sans compromettre la tenue mécanique.
Comment la fixation limite-t-elle les ponts thermiques ?
La tête surmontée de la vis assure une conductivité thermique très faible (χ = 0,02 W/K), ce qui réduit les ponts thermiques au niveau de la fixation.
Comment se déroule la mise en œuvre de la fixation FITORX08155 ?
La pose s’effectue en quatre étapes : perçage du support à 8 mm, montage au travers de l’isolant, vissage avec une visseuse équipée d’une empreinte Torx 40, et ancrage à 25 mm de profondeur. En rénovation, les couches structurelles comme colle ou enduit sont incluses dans la longueur d’ancrage.
Quels types d’isolants peuvent être fixés avec ce produit ?
La fixation est adaptée aux isolants rigides et souples, ces derniers pouvant être fixés avec des rondelles additionnelles de diamètre 90 ou 140 mm, pour des épaisseurs d’isolant allant de 70 à 270 mm.
