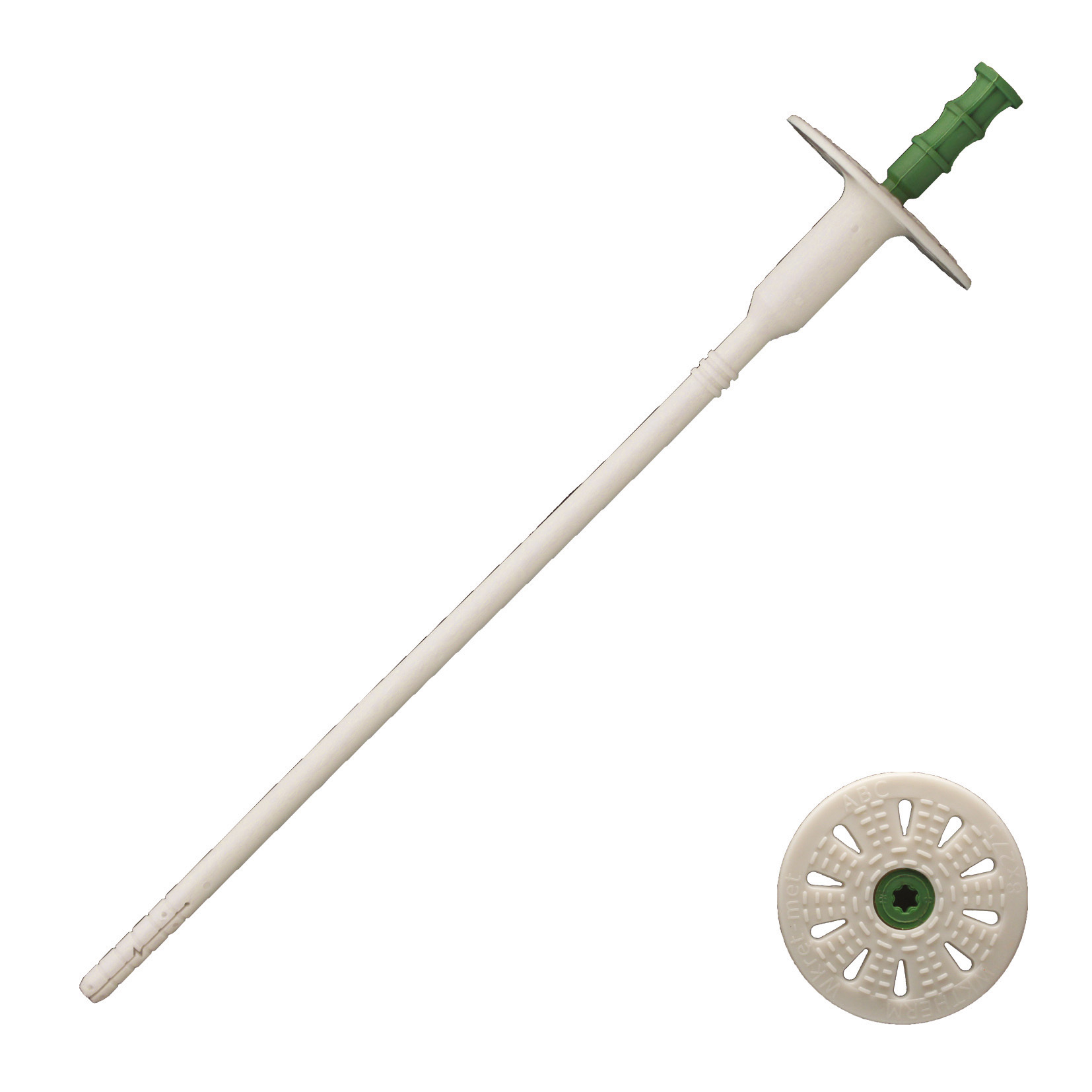

fixation d'isolant polyvalentes à visser - Ø8x175mm - SCELL-IT - FITORX08175
Référence : S344FITORX08175
Découvrez fixation d'isolant polyvalentes à visser - Ø8x175mm - SCELL-IT - FITORX08175 disponible à l'achat
- Pose simple et rapide pour une installation efficace.
- Convient à divers matériaux : béton, maçonnerie, et plus.
- Très bonne tenue : jusqu'à 150 kg dans béton et maçonnerie.
- Faible profondeur d'ancrage de 25 mm pour un gain de temps.
- Conductivité thermique très faible pour une isolation optimale.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La fixation d'isolant polyvalente à visser FITORX Ø8x175mm de la marque SCELL-IT est conçue pour une pose simple et rapide au travers de l'isolant.
Elle est adaptée à tous les types de matériaux, avec une certification ATE couvrant les catégories A, B, C, D et E, incluant le béton, la maçonnerie pleine, la maçonnerie creuse et le béton cellulaire.
Cette fixation offre une très bonne tenue mécanique avec une résistance caractéristique Nk de 150 kg dans le béton et la maçonnerie pleine, 75 kg dans la maçonnerie creuse, et jusqu'à 120 kg dans le béton cellulaire.
La profondeur d’ancrage est faible, fixée à 25 mm, ce qui, combiné à un diamètre de perçage de 8 mm, permet un gain de temps significatif lors de l'installation.
Sa conductivité thermique est très faible (χ = 0,02 W/K), grâce à une tête surmontée de la vis qui optimise la performance thermique de l’ensemble.
La fixation est équipée d’une empreinte Torx 40, facilitant un vissage rapide et efficace à l’aide d’une visseuse.
Elle peut être utilisée avec des rondelles de diamètre 90 mm ou 140 mm pour la fixation d’isolants souples.
La fixation permet de poser des isolants d’une épaisseur comprise entre 70 mm et 270 mm, avec une épaisseur maximale recommandée de 150 mm pour ce modèle spécifique FITORX08175.
Les matériaux constitutifs comprennent une cheville à rosace en polyéthylène et une vis d’expansion en acier galvanisé, munie d’un embout recouvert d’un revêtement en polyamide PA6.
La mise en œuvre s’effectue en quatre étapes :
- perçage du support à 8 mm ;
- montage de la cheville au travers de l’isolant ;
- vissage avec une visseuse équipée d’une empreinte TX40 ;
- profondeur d’ancrage de 25 mm, incluant en rénovation les couches structurelles telles que colle ou enduit.
Les dimensions de la fixation FITORX08175 sont une longueur totale de 175 mm, un diamètre de perçage de 8 mm, une profondeur d’ancrage de 25 mm, et une épaisseur d’isolant maximale de 150 mm.
Les charges de service admissibles sont de 54 daN pour le béton C16/20 et la maçonnerie pleine, de 27 à 32 daN pour la maçonnerie creuse et le béton à granulats légers, et de 21 à 42 daN pour le béton cellulaire.
Cette fixation est certifiée conforme à l'European Technical Approval ETA 13/0724 ETAG 14, garantissant sa fiabilité et sa compatibilité avec les matériaux supports mentionnés.
Elle assure un maintien efficace et durable des isolants rigides ou souples, tout en optimisant le temps d'installation et la performance thermique de l'ensemble.
Cette fixation offre une très bonne tenue avec des charges caractéristiques de 150 kg dans le béton et la maçonnerie pleine, 75 kg dans la maçonnerie creuse, et jusqu'à 120 kg dans le béton cellulaire. La profondeur d'ancrage est faible, de 25 mm, avec un diamètre de perçage de 8 mm, ce qui permet un gain de temps important lors de la mise en œuvre.
La conductivité thermique est très faible (χ = 0,02 W/K) grâce à la conception de la tête de la vis. L'empreinte de vissage est de type Torx 40. Cette fixation peut être associée à des rondelles de diamètre 90 mm ou 140 mm pour les isolants souples, et elle est adaptée pour des isolants d'épaisseur comprise entre 70 et 270 mm.
Le produit est composé d’une cheville à rosace en polyéthylène et d’une vis d’expansion en acier galvanisé munie d’un embout recouvert de polyamide PA6. La mise en œuvre se fait en perçant un trou de 8 mm dans le support, en montant la fixation au travers de l’isolant, puis en vissant à l’aide d’une visseuse équipée d’une empreinte TX40.
Les matériaux support compatibles incluent le béton (C16/20), la brique pleine, la brique creuse, le béton à granulats légers et le béton cellulaire. Les charges de service admissibles varient selon le matériau, allant jusqu’à 54 daN pour le béton et la maçonnerie pleine, et entre 21 et 42 daN pour le béton cellulaire.
Les dimensions techniques du modèle FITORX08175 sont les suivantes : longueur totale 175 mm, épaisseur d'isolant maximale 150 mm, profondeur d’ancrage 25 mm, diamètre de perçage 8 mm, longueur de perçage 35 mm.
Ce produit bénéficie d’une homologation européenne ETA 13/0724 ETAG 14, garantissant sa conformité et ses performances.
En résumé, cette fixation polyvalente allie rapidité de pose, haute performance mécanique et thermique, et compatibilité avec une large gamme de matériaux et d’épaisseurs d’isolants. Elle constitue une solution fiable et efficace pour la fixation d’isolants rigides ou souples dans les travaux d’isolation thermique.
- matières : cheville à rosace en polyéthylène, vis d’expansion en acier galvanisé avec embout revêtu en polyamide PA6
- pose simple et rapide au travers de l’isolant
- convient pour tous types de matériaux (certification ATE pour matériaux A, B, C, D, E : béton, maçonnerie pleine, maçonnerie creuse, béton cellulaire)
- tenue mécanique : résistance caractéristique Nk de 150 kg dans le béton et la maçonnerie pleine, 75 kg dans la maçonnerie creuse, jusqu’à 120 kg dans le béton cellulaire
- profondeur d’ancrage : 25 mm
- diamètre de perçage : 8 mm
- conductivité thermique très faible : χ = 0,02 W/K grâce à la tête surmontée de la vis
- empreinte : Torx 40
- compatible avec rondelles de diamètre 90 mm et 140 mm pour isolants souples
- épaisseur d’isolant fixable : de 70 mm à 270 mm, épaisseur maximale recommandée pour ce modèle FITORX08175 : 150 mm
- charges de service admissibles : 54 daN pour béton C16/20 et maçonnerie pleine, 27 à 32 daN pour maçonnerie creuse et béton à granulats légers, 21 à 42 daN pour béton cellulaire
- longueur totale : 175 mm
- référence fournisseur : FITORX08175
- certification : European Technical Approval ETA 13/0724 ETAG 14
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec la fixation d'isolant FITORX08175 ?
Cette fixation est validée par un Avis Technique Européen (ATE) pour les matériaux A, B, C, D et E, incluant béton, maçonnerie pleine, maçonnerie creuse et béton cellulaire. Elle convient donc à une large gamme de supports courants en construction.
Quelles sont les performances mécaniques de cette fixation dans les différents matériaux ?
La fixation offre une résistance caractéristique (Nk) de 150 kg dans le béton et la maçonnerie pleine, 75 kg en maçonnerie creuse, et jusqu’à 120 kg en béton cellulaire. Les charges de service admissibles varient de 54 daN pour le béton et la maçonnerie pleine à 21-42 daN pour le béton cellulaire, selon l’ATE 13/0724.
Comment se déroule la mise en œuvre de cette fixation ?
La pose se fait en quatre étapes : perçage du support à 8 mm, montage de la fixation au travers de l’isolant, vissage avec une visseuse équipée d’une empreinte Torx 40, et ancrage à 25 mm de profondeur. En rénovation, les couches structurelles comme la colle ou l’enduit sont prises en compte dans la longueur d’ancrage.
Quelles sont les caractéristiques techniques qui optimisent la performance thermique de cette fixation ?
La fixation possède une conductivité thermique très faible (χ = 0,02 W/K), grâce à la tête de vis surmontée d’une vis en acier galvanisé avec embout recouvert de polyamide PA6. Ce design limite les ponts thermiques lors de la pose d’isolants.
Quelles sont les dimensions et les épaisseurs d’isolant compatibles avec le modèle FITORX08175 ?
Ce modèle mesure 175 mm de longueur totale et permet de fixer des isolants d’une épaisseur maximale de 150 mm. Le diamètre de perçage est de 8 mm et la profondeur d’ancrage est de 25 mm, assurant un bon maintien tout en facilitant la mise en œuvre.
