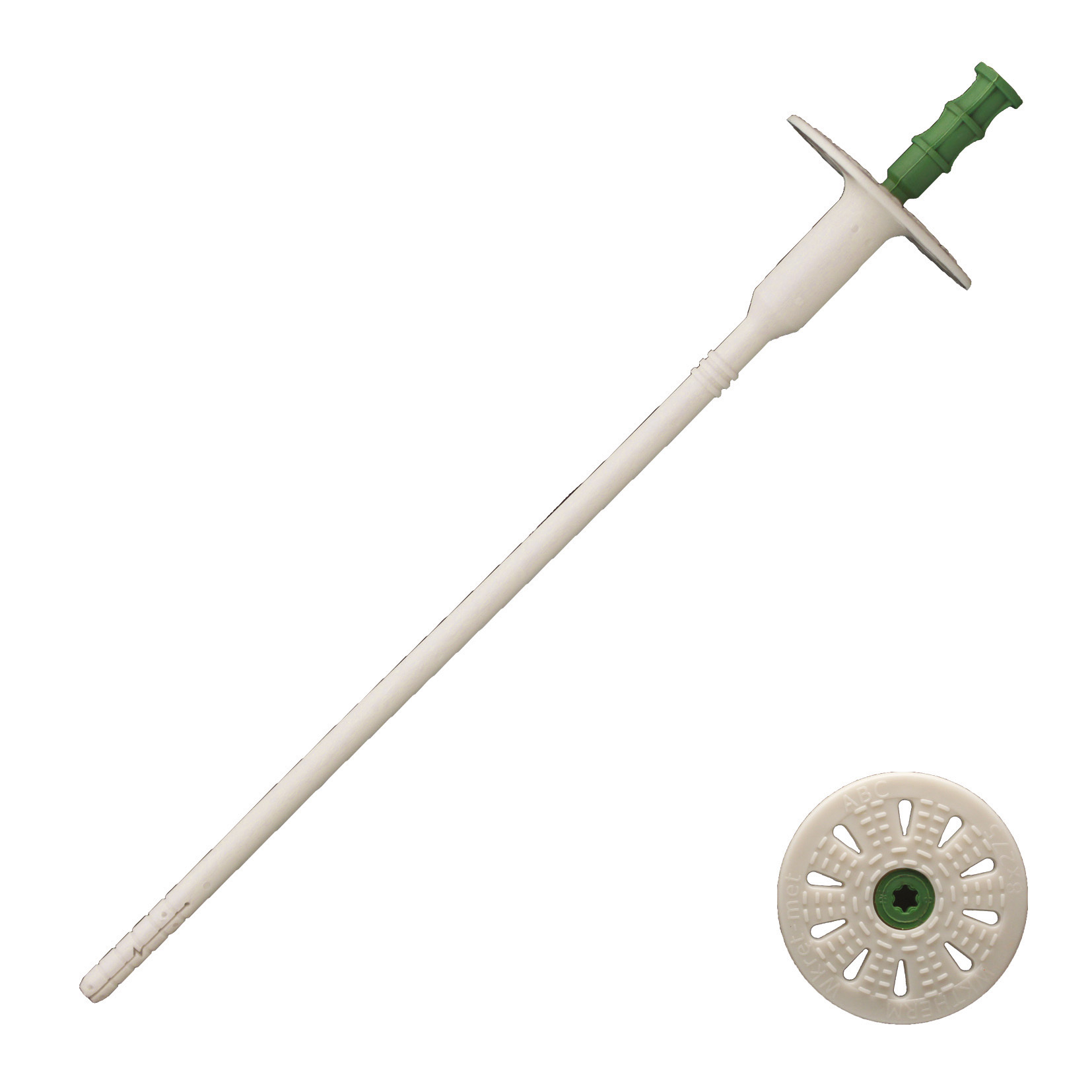

fixation d'isolant polyvalentes à visser - Ø8x195mm - SCELL-IT - FITORX08195
Référence : S344FITORX08195
Découvrez fixation d'isolant polyvalentes à visser - Ø8x195mm - SCELL-IT - FITORX08195 disponible à l'achat
- Pose simple et rapide au travers de l'isolant.
- Convient à de nombreux matériaux de construction.
- Tenue solide : béton et maçonnerie jusqu'à 150 kg.
- Profondeur d'ancrage faible pour un gain de temps.
- Conductivité thermique très faible pour un meilleur rendement.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La fixation d'isolant polyvalente à visser Ø8x195mm SCELL-IT - FITORX08195 permet une pose simple et rapide au travers de l'isolant.
Elle est compatible avec tous les types de matériaux validés par l'ATE (matériaux A, B, C, D et E), incluant le béton, la maçonnerie pleine, la maçonnerie creuse et le béton cellulaire.
Cette fixation assure une très bonne tenue avec une charge caractéristique Nk de 150 kg dans le béton et la maçonnerie pleine, 75 kg dans la maçonnerie creuse, et jusqu’à 120 kg dans le béton cellulaire.
La profondeur d’ancrage est faible, de 25 mm, avec un diamètre de perçage de 8 mm, ce qui permet un gain de temps significatif lors de la mise en œuvre.
La conductivité thermique est très faible, égale à 0,02 W/K, grâce à la tête surmontée de la vis, améliorant ainsi la performance thermique de l’installation.
La fixation est équipée d’une empreinte Torx 40 pour un vissage efficace et rapide.
Elle peut être associée aux rondelles de diamètre 90 mm et 140 mm pour la fixation d’isolants souples.
Cette solution permet de fixer des isolants d’épaisseur comprise entre 70 mm et 270 mm.
La cheville est en polyéthylène tandis que la vis d’expansion est en acier galvanisé avec un embout recouvert de polyamide PA6, garantissant robustesse et durabilité.
La mise en œuvre se fait en perçant le support à 8 mm, en insérant la cheville à travers l’isolant puis en vissant avec une visseuse équipée d’une empreinte TX40.
En rénovation, les couches structurelles telles que la colle ou l’enduit sont incluses dans la longueur d’ancrage.
Les dimensions précises pour ce modèle sont : longueur totale 195 mm, épaisseur d’isolant maximale 170 mm, profondeur d’ancrage 25 mm.
Ce produit bénéficie d’une homologation technique européenne (ETA 13/0724 ETAG 14), garantissant sa conformité aux normes en vigueur.
Les charges de service admissibles sont calculées avec des coefficients de sécurité, assurant une fixation fiable selon le type de matériau support.
Cette fixation polyvalente est adaptée pour béton, brique pleine, brique creuse, béton cellulaire et matériaux légers, offrant une solution performante et rapide pour la pose d’isolants dans divers contextes de construction ou de rénovation.
Cette fixation se compose d’une cheville à rosace en polyéthylène et d’une vis d’expansion en acier galvanisé avec un embout recouvert de polyamide PA6, assurant robustesse et durabilité. Sa profondeur d’ancrage est faible (25 mm) avec un diamètre de perçage de 8 mm, ce qui permet un gain de temps important lors de la mise en œuvre. La tête de vis est équipée d’une empreinte Torx 40 pour un vissage efficace.
Elle présente une conductivité thermique très faible (χ = 0,02 W/K) grâce à la tête surmontée de la vis, limitant ainsi les ponts thermiques. La fixation est adaptée pour isolants rigides et peut également être utilisée avec des rondelles de diamètre 90 ou 140 mm pour les isolants souples. Elle permet de fixer des isolants d’épaisseur comprise entre 70 et 270 mm.
La mise en œuvre se réalise en perçant le support à Ø8 mm, en insérant la fixation à travers l’isolant, puis en vissant à l’aide d’une visseuse équipée d’un embout Torx 40. En rénovation, les couches structurelles telles que colle ou enduit sont incluses dans la longueur d’ancrage.
Les charges de service admissibles varient selon le matériau support : jusqu’à 54 daN pour béton C16/20 et maçonnerie pleine, entre 27 et 32 daN pour maçonnerie creuse et béton à granulats légers, et entre 21 et 42 daN pour béton cellulaire, conformément à l’agrément technique européen ETA 13/0724 ETAG 14.
Les dimensions principales pour la référence FITORX08195 sont : longueur totale 195 mm, épaisseur d’isolant maxi 170 mm, diamètre de perçage 8 mm, profondeur d’ancrage 25 mm.
Cette fixation garantit une solution polyvalente, performante et conforme aux normes pour la fixation d’isolants dans différents types de supports, avec un montage rapide et une excellente tenue mécanique.
- matières : cheville à rosace en polyéthylène, vis d’expansion en acier galvanisé avec embout recouvert de polyamide PA6
- pose simple et rapide au travers de l’isolant
- convient pour tous les types de matériaux (ATE matériaux A, B, C, D, E : béton, maçonnerie pleine, maçonnerie creuse, béton cellulaire)
- tenue dans le béton et la maçonnerie pleine : charge caractéristique Nk = 150 kg
- tenue dans la maçonnerie creuse : charge caractéristique Nk = 75 kg
- tenue dans le béton cellulaire : charge caractéristique Nk jusqu’à 120 kg
- profondeur d’ancrage faible : 25 mm
- diamètre de perçage : 8 mm
- conductivité thermique très faible : 0,02 W/K grâce à la tête surmontée de la vis
- empreinte Torx 40
- peut être associée aux rondelles de diamètre 90 mm et 140 mm pour isolant souple
- épaisseur d’isolant fixable : de 70 mm à 270 mm
- longueur totale : 195 mm
- épaisseur d’isolant maximale pour ce modèle : 170 mm
- référence fournisseur : FITORX08195
- homologation technique européenne : ETA 13/0724 ETAG 14
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec cette fixation d'isolant ?
Cette fixation est conforme à l'Agrément Technique Européen (ETA 13/0724) et convient pour les matériaux A, B, C, D, E, soit le béton C16/20, la maçonnerie pleine, la maçonnerie creuse, le béton à granulats légers et le béton cellulaire. Elle offre une bonne tenue mécanique adaptée à chacun de ces supports.
Quelle est la capacité de charge de cette fixation selon le matériau support ?
La résistance caractéristique varie selon le matériau : 150 kg pour le béton et la maçonnerie pleine, 75 kg pour la maçonnerie creuse, et jusqu'à 120 kg pour le béton cellulaire. En charges de service, cela correspond à 54 daN pour le béton et la maçonnerie pleine, entre 27 et 32 daN pour la maçonnerie creuse et le béton léger, et de 21 à 42 daN pour le béton cellulaire.
Quelles sont les caractéristiques techniques facilitant la mise en œuvre de cette fixation ?
La fixation se pose rapidement au travers de l'isolant grâce à un perçage de 8 mm et une faible profondeur d'ancrage de 25 mm. Elle utilise une empreinte Torx 40 pour un vissage efficace et peut être installée avec une visseuse équipée d’une empreinte TX40. En rénovation, les couches structurelles comme la colle ou l’enduit sont incluses dans la profondeur d’ancrage.
Quelle est la plage d’épaisseur d’isolant compatible avec cette fixation ?
Cette fixation est adaptée pour des isolants d'une épaisseur comprise entre 70 et 270 mm. Pour les isolants souples, elle peut être associée à des rondelles additionnelles de diamètre 90 mm ou 140 mm afin d’assurer une bonne tenue.
Comment cette fixation contribue-t-elle à la performance thermique de l’isolation ?
La fixation présente une conductivité thermique très faible (χ = 0,02 W/K), grâce à la tête surmontée de la vis, ce qui limite les ponts thermiques et améliore le rendement global de l’isolation.
Quels sont les éléments différenciants de cette fixation par rapport à d’autres solutions ?
Elle combine polyvalence d’utilisation sur divers supports, faible profondeur d’ancrage pour un gain de temps, conductivité thermique réduite pour limiter les ponts thermiques, ainsi que la possibilité d’utiliser des rondelles adaptées pour isolants souples. Sa conception avec cheville en polyéthylène et vis en acier galvanisé avec embout polyamide PA6 assure une bonne durabilité.
