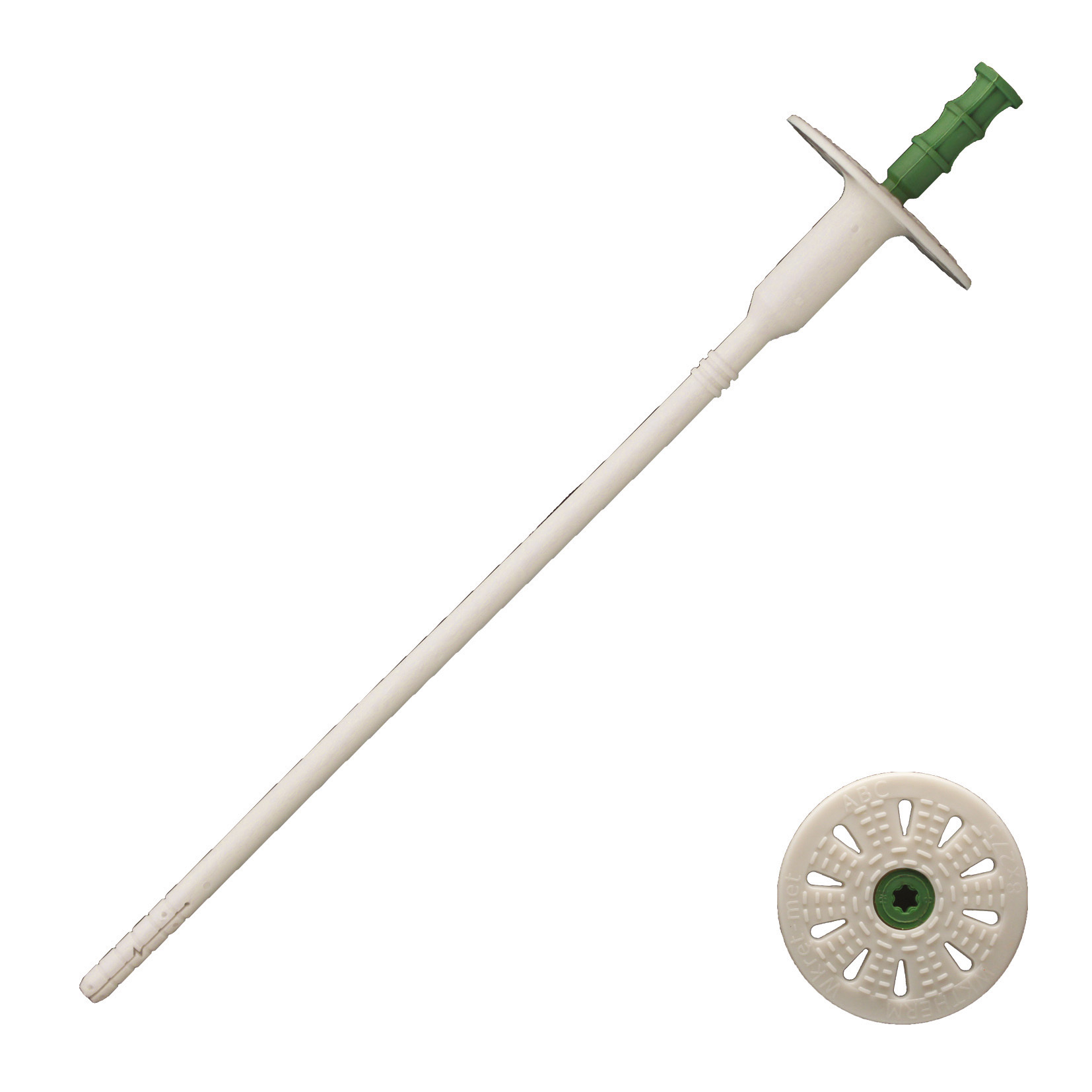

fixation d'isolant polyvalentes à visser - Ø8x215mm - SCELL-IT - FITORX08215
Référence : S344FITORX08215
Découvrez fixation d'isolant polyvalentes à visser - Ø8x215mm - SCELL-IT - FITORX08215 disponible à l'achat
- Pose simple et rapide au travers de l'isolant
- Convient à tous types de matériaux : béton, maçonnerie
- Très bonne tenue dans le béton et maçonnerie avec Nk=150kg
- Profondeur d'ancrage faible de 25 mm pour un gain de temps
- Conductivité thermique très faible pour une meilleure isolation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Fixation d'isolant polyvalente à visser, référence FITORX08215, conçue pour une pose simple et rapide au travers de l'isolant.
Cette fixation est compatible avec tous types de matériaux, notamment le béton, la maçonnerie pleine, la maçonnerie creuse et le béton cellulaire, bénéficiant d’agréments techniques européens (ATE) pour les matériaux classés A, B, C, D et E.
Elle offre une très bonne tenue mécanique avec une résistance caractéristique Nk de 150 kg dans le béton et la maçonnerie pleine, 75 kg en maçonnerie creuse, et jusqu’à 120 kg en béton cellulaire.
La profondeur d’ancrage est faible, de 25 mm, avec un diamètre de perçage de 8 mm, ce qui permet un gain de temps significatif lors de la pose.
Sa conductivité thermique est très faible (χ = 0,02 W/K), grâce à la tête de vis spécialement conçue, limitant ainsi les pertes thermiques.
Le vissage s’effectue avec une empreinte Torx 40, assurant un vissage efficace et sécurisé.
Cette fixation peut être associée à des rondelles de diamètre 90 mm ou 140 mm, adaptées aux isolants souples.
Elle est adaptée pour la fixation d’isolants d’une épaisseur comprise entre 70 mm et 270 mm, avec une épaisseur maximale d’isolant de 190 mm pour ce modèle précis.
Les matériaux composants comprennent une cheville à rosace en polyéthylène et une vis d’expansion en acier galvanisé avec un embout recouvert de polyamide PA6, garantissant robustesse et durabilité.
La mise en œuvre se réalise en perçant un trou de 8 mm dans le support, en insérant la cheville au travers de l’isolant, puis en vissant à l’aide d’une visseuse équipée d’une empreinte TX40.
En rénovation, les couches structurelles telles que colle ou enduit sont prises en compte dans la longueur d’ancrage.
Les charges de service admissibles sont calculées selon les coefficients partiels de sécurité (ϪM = 2,0 et Ϫf = 1,4), garantissant une fixation fiable pour les différents supports : béton C16/20, maçonnerie pleine, maçonnerie creuse, béton à granulats légers et béton cellulaire.
Les dimensions spécifiques pour ce modèle sont une longueur totale de 215 mm, une profondeur d’ancrage de 25 mm et un diamètre de perçage de 8 mm.
Cette fixation assure une tenue optimale tout en facilitant la pose rapide et la performance thermique des ouvrages d’isolation.
Cette fixation offre une très bonne tenue avec une charge caractéristique Nk de 150 kg dans le béton et la maçonnerie pleine, 75 kg dans la maçonnerie creuse, et jusqu'à 120 kg dans le béton cellulaire. Elle se distingue par une faible profondeur d'ancrage de 25 mm et un diamètre de perçage de 8 mm, ce qui permet un gain de temps à la mise en œuvre.
Sa tête surmontée de la vis assure une conductivité thermique très faible, égale à 0,02 W/K, limitant ainsi les ponts thermiques. La vis est équipée d’une empreinte Torx 40 pour un vissage facile à l’aide d’une visseuse.
La fixation est composée d’une cheville à rosace en polyéthylène et d’une vis d’expansion en acier galvanisé avec un embout recouvert d’un revêtement en polyamide PA6, garantissant robustesse et durabilité.
Elle peut être associée à des rondelles de diamètre 90 ou 140 mm pour la fixation d’isolants souples. Elle est adaptée pour des épaisseurs d’isolant allant de 70 à 270 mm.
La mise en œuvre se réalise en perçant un trou de 8 mm dans le support, en insérant la cheville à travers l’isolant, puis en vissant avec une visseuse équipée d’une empreinte TX40. En rénovation, les couches structurelles comme la colle ou l’enduit sont incluses dans la longueur d’ancrage.
Les charges de service recommandées sont de 54 daN pour le béton et la maçonnerie pleine, de 27 à 32 daN pour la maçonnerie creuse et le béton à granulats légers, et de 21 à 42 daN pour le béton cellulaire.
Cette fixation est conforme à la norme ETAG 14 et bénéficie d’une approbation technique européenne ETA 13/0724, garantissant sa fiabilité et sa conformité aux exigences réglementaires.
Dimensions principales pour la référence FITORX08215 :
- Longueur totale : 215 mm
- Épaisseur d’isolant maxi : 190 mm
- Profondeur d’ancrage : 25 mm
- Diamètre de perçage : 8 mm
Ce produit assure une fixation efficace, thermique et mécanique, adaptée à une large gamme de matériaux supports et d’isolants rigides ou souples.
- matières : cheville à rosace en polyéthylène, vis d’expansion en acier galvanisé avec embout recouvert de polyamide PA6
- pose simple et rapide au travers de l'isolant
- convient à tous types de matériaux (ATE pour matériaux A, B, C, D, E : béton, maçonnerie pleine, creuse, béton cellulaire)
- tenue dans le béton et maçonnerie pleine Nk = 150 kg, maçonnerie creuse Nk = 75 kg, béton cellulaire jusqu’à 120 kg
- profondeur d’ancrage faible de 25 mm
- diamètre de perçage 8 mm
- conductivité thermique très faible χ = 0,02 W/K grâce à la tête de vis
- empreinte Torx 40
- peut être associée aux rondelles de diamètre 90 mm et 140 mm pour isolant souple
- épaisseur d’isolant fixée de 70 mm à 270 mm, épaisseur maximale pour ce modèle : 190 mm
- longueur totale : 215 mm
- référence fournisseur : FITORX08215
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec cette fixation d'isolant polyvalente à visser ?
Cette fixation est certifiée ATE pour les matériaux A, B, C, D, E, incluant le béton, la maçonnerie pleine, la maçonnerie creuse et le béton cellulaire. Elle convient aussi bien aux isolants rigides qu'aux isolants souples lorsqu'elle est associée à des rondelles de diamètre 90 ou 140 mm.
Quelle est la résistance mécanique de cette fixation selon le type de matériau ?
La fixation supporte une charge caractéristique Nk de 150 kg dans le béton et la maçonnerie pleine, 75 kg en maçonnerie creuse, et jusqu'à 120 kg en béton cellulaire. Les charges de service admissibles varient de 21 à 54 daN selon le matériau support, avec une charge maximale de 54 daN pour le béton C16/20 et la maçonnerie pleine.
Quelles sont les caractéristiques techniques qui facilitent la mise en œuvre sur chantier ?
La fixation présente une profondeur d'ancrage faible de 25 mm et un diamètre de perçage de 8 mm, ce qui permet un gain de temps à la pose. Elle se pose simplement et rapidement au travers de l'isolant, avec un vissage à empreinte Torx 40 adapté à une visseuse standard.
Comment cette fixation limite-t-elle les ponts thermiques ?
La tête de la fixation est surmontée de la vis avec une conductivité thermique très faible, égale à 0,02 W/K, ce qui contribue à réduire les pertes thermiques au niveau de la fixation.
Pour quelles épaisseurs d'isolant cette fixation est-elle adaptée ?
La fixation est conçue pour des isolants d'épaisseur comprise entre 70 et 270 mm, avec des références spécifiques selon l'épaisseur à fixer, garantissant une bonne tenue mécanique et une mise en œuvre adaptée.
Quelle norme garantit la conformité et la sécurité de cette fixation ?
Cette fixation bénéficie d'une agrément technique européen (ETA) n° 13/0724 conforme à l'ETAG 14, assurant sa fiabilité et sa sécurité d'usage sur les matériaux certifiés.
