fixation d'isolant polyvalentes à visser - Ø8x235mm - SCELL-IT - FITORX08235
Référence : S344FITORX08235
Découvrez fixation d'isolant polyvalentes à visser - Ø8x235mm - SCELL-IT - FITORX08235 disponible à l'achat
- Pose simple et rapide au travers de l'isolant
- Convient à divers matériaux : béton, maçonnerie, etc.
- Excellente tenue : jusqu'à 150 kg dans béton plein
- Profondeur d'ancrage faible pour un gain de temps
- Conductivité thermique très faible grâce à sa conception
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

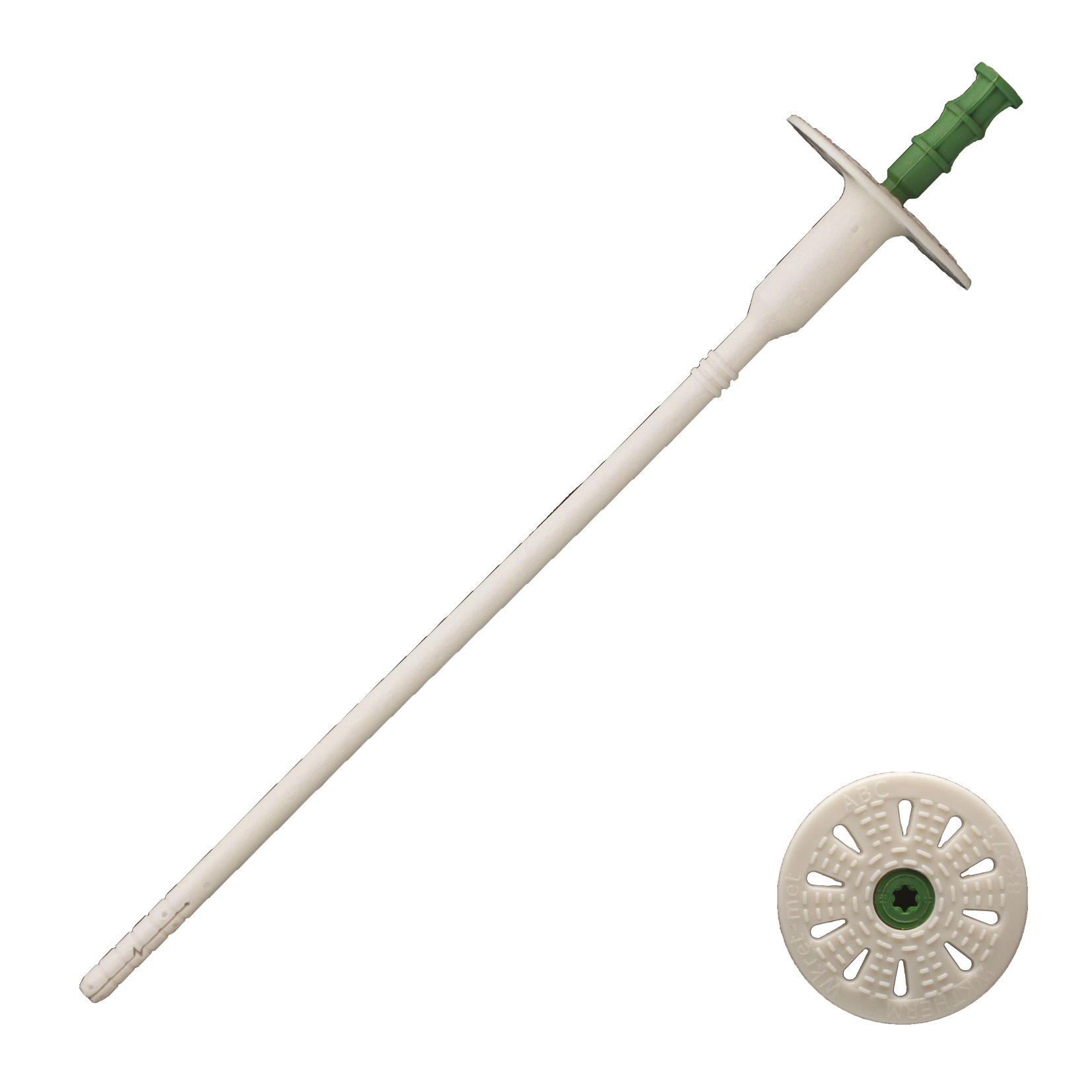

La fixation d'isolant polyvalente à visser FITORX Ø8x235mm de SCELL-IT est spécialement conçue pour une pose simple et rapide au travers de l'isolant.
Elle est compatible avec tous types de matériaux, certifiée ATE pour les matériaux A, B, C, D, E, incluant le béton, la maçonnerie pleine, la maçonnerie creuse et le béton cellulaire.
Cette fixation offre une excellente tenue mécanique avec une résistance caractéristique allant jusqu'à 150 kg dans le béton et la maçonnerie pleine, 75 kg dans la maçonnerie creuse, et jusqu'à 120 kg dans le béton cellulaire.
La profondeur d’ancrage est faible, seulement 25 mm, avec un diamètre de perçage de 8 mm, ce qui permet un gain de temps significatif lors de la mise en œuvre.
Sa conductivité thermique est très faible (χ = 0,02 W/K), grâce à la conception spécifique de la tête surmontée de la vis, limitant ainsi les ponts thermiques.
L’empreinte de vissage est de type Torx 40, assurant une bonne prise et un vissage efficace.
Cette fixation peut être utilisée avec des rondelles de diamètre 90 mm ou 140 mm pour la pose d’isolants souples.
Elle convient pour fixer des isolants dont l’épaisseur varie de 70 à 270 mm, avec plusieurs longueurs disponibles pour s’adapter à cette plage.
Les matériaux supports compatibles sont le béton, la brique pleine, la brique creuse et le béton cellulaire.
La mise en œuvre s’effectue en quatre étapes : perçage du support à 8 mm, montage de la fixation au travers de l’isolant, vissage avec une visseuse équipée d’une empreinte TX40, et ancrage à 25 mm de profondeur.
En rénovation, les couches structurelles comme la colle ou l’enduit sont intégrées dans la longueur d’ancrage.
Les composants de la fixation sont une cheville à rosace en polyéthylène et une vis d’expansion en acier galvanisé, munie d’un embout recouvert de polyamide PA6.
La fixation est homologuée par l’European Technical Approval (ETA 13/0724 ETAG 14).
Les dimensions précises pour le modèle Ø8x235 mm sont une longueur totale de 235 mm avec une épaisseur d’isolant maximale de 210 mm.
Les charges de service admissibles varient selon le matériau support : 54 daN pour le béton C16/20 et la maçonnerie pleine, entre 27 et 32 daN pour la maçonnerie creuse ou perforée et le béton à granulats légers, et entre 21 et 42 daN pour le béton cellulaire.
Cette fixation présente plusieurs avantages majeurs : sa polyvalence d’utilisation sur différents supports, sa pose rapide et facile, sa faible conductivité thermique qui limite les pertes énergétiques, ainsi que sa bonne tenue mécanique.
Elle permet une fixation fiable et efficace des isolants rigides ou souples, notamment grâce à la possibilité d’ajouter des rondelles adaptées.
Elle offre une très bonne tenue mécanique avec une résistance caractéristique Nk de 150 kg dans le béton et la maçonnerie pleine, 75 kg en maçonnerie creuse, et jusqu'à 120 kg dans le béton cellulaire. La profondeur d’ancrage est faible (25 mm) avec un diamètre de perçage de 8 mm, ce qui permet un gain de temps significatif lors de la mise en œuvre. La fixation peut recevoir des rondelles additionnelles de Ø 90 ou Ø 140 pour isolants souples et convient pour des épaisseurs d’isolant de 70 à 270 mm.
Les matériaux composants sont :
- Cheville à rosace en polyéthylène,
- Vis d’expansion en acier galvanisé avec embout recouvert de polyamide PA6.
La conductivité thermique est très faible (χ = 0,02 W/K), grâce à la conception de la tête surmontée de la vis, limitant les ponts thermiques. L'empreinte de vissage est de type Torx 40.
La mise en œuvre se fait en perçant le support à Ø 8 mm, en montant la fixation à travers l’isolant, puis en vissant avec une visseuse adaptée. En rénovation, les couches structurelles telles que la colle ou l’enduit sont incluses dans la longueur d’ancrage.
Les charges de service admissibles varient selon le matériau support : 54 daN pour le béton C16/20 et la maçonnerie pleine, entre 27 et 32 daN pour la maçonnerie creuse et le béton à granulats légers, et entre 21 et 42 daN pour le béton cellulaire.
Les dimensions techniques associées à cette référence (Ø8x235 mm) permettent de fixer des isolants jusqu’à 210 mm d’épaisseur, avec une longueur totale de fixation de 235 mm, une profondeur d’ancrage de 25 mm, un diamètre de perçage de 8 mm, et une empreinte TX40.
Cette fixation polyvalente répond aux exigences normatives et techniques de l’ETA 13/0724 ETAG 14, garantissant sa conformité et sa performance dans les applications d’isolation thermique par l’extérieur ou intérieure, sur divers supports.
En résumé, la fixation FITORX08235 allie rapidité de pose, compatibilité multi-matériaux, haute résistance mécanique, faible conductivité thermique et adaptabilité à différentes épaisseurs d’isolants, ce qui en fait une solution fiable et efficace pour la fixation d’isolants rigides ou souples.
- matières : cheville à rosace en polyéthylène, vis d’expansion en acier galvanisé avec embout recouvert de polyamide PA6
- pose simple et rapide au travers de l’isolant
- compatible avec tous types de matériaux (ATE pour matériaux A, B, C, D, E : béton, maçonnerie pleine, creuse, béton cellulaire)
- tenue mécanique : jusqu’à 150 kg dans le béton et la maçonnerie pleine, 75 kg dans la maçonnerie creuse, jusqu’à 120 kg dans le béton cellulaire
- profondeur d’ancrage : 25 mm
- diamètre de perçage : 8 mm
- conductivité thermique très faible : χ = 0,02 W/K
- empreinte de vissage : Torx 40
- compatible avec rondelles de diamètre 90 mm et 140 mm pour isolants souples
- épaisseur d’isolant fixée : de 70 à 270 mm
- référence fournisseur : FITORX08235
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec la fixation d'isolant FITORX Ø8x235mm ?
La fixation est certifiée par un Avis Technique Européen (ATE 13/0724 ETAG 14) et convient pour le béton, la maçonnerie pleine, la maçonnerie creuse, le béton cellulaire ainsi que pour les matériaux A, B, C, D, E. Elle supporte aussi bien les isolants rigides que souples (avec rondelles additionnelles Ø 90 ou Ø 140).
Quelle est la capacité de charge admissible de cette fixation selon le support ?
La charge de service maximale est de 54 daN dans le béton C16/20 et la maçonnerie pleine, entre 27 et 32 daN pour la maçonnerie creuse et le béton à granulats légers, et entre 21 et 42 daN pour le béton cellulaire, conformément aux coefficients de sécurité indiqués dans l’ATE.
Comment se déroule la mise en œuvre de cette fixation d’isolant ?
Il faut percer le support à un diamètre de 8 mm, insérer la fixation à travers l’isolant, puis visser à l’aide d’une visseuse équipée d’une empreinte Torx 40. La profondeur d’ancrage est de 25 mm, incluant en rénovation les couches structurelles comme la colle ou l’enduit.
Quels sont les avantages techniques liés à la conception de cette fixation ?
La fixation présente une faible profondeur d’ancrage (25 mm) et un diamètre de perçage réduit (8 mm) permettant un gain de temps à la pose. Sa tête de vis est conçue pour limiter la conductivité thermique (χ = 0,02 W/K), ce qui améliore la performance thermique de l’installation.
Pour quelles épaisseurs d’isolant cette fixation est-elle adaptée ?
Elle est conçue pour des isolants d’une épaisseur comprise entre 70 et 270 mm, avec une longueur totale de la fixation pouvant aller jusqu’à 295 mm selon la référence.
