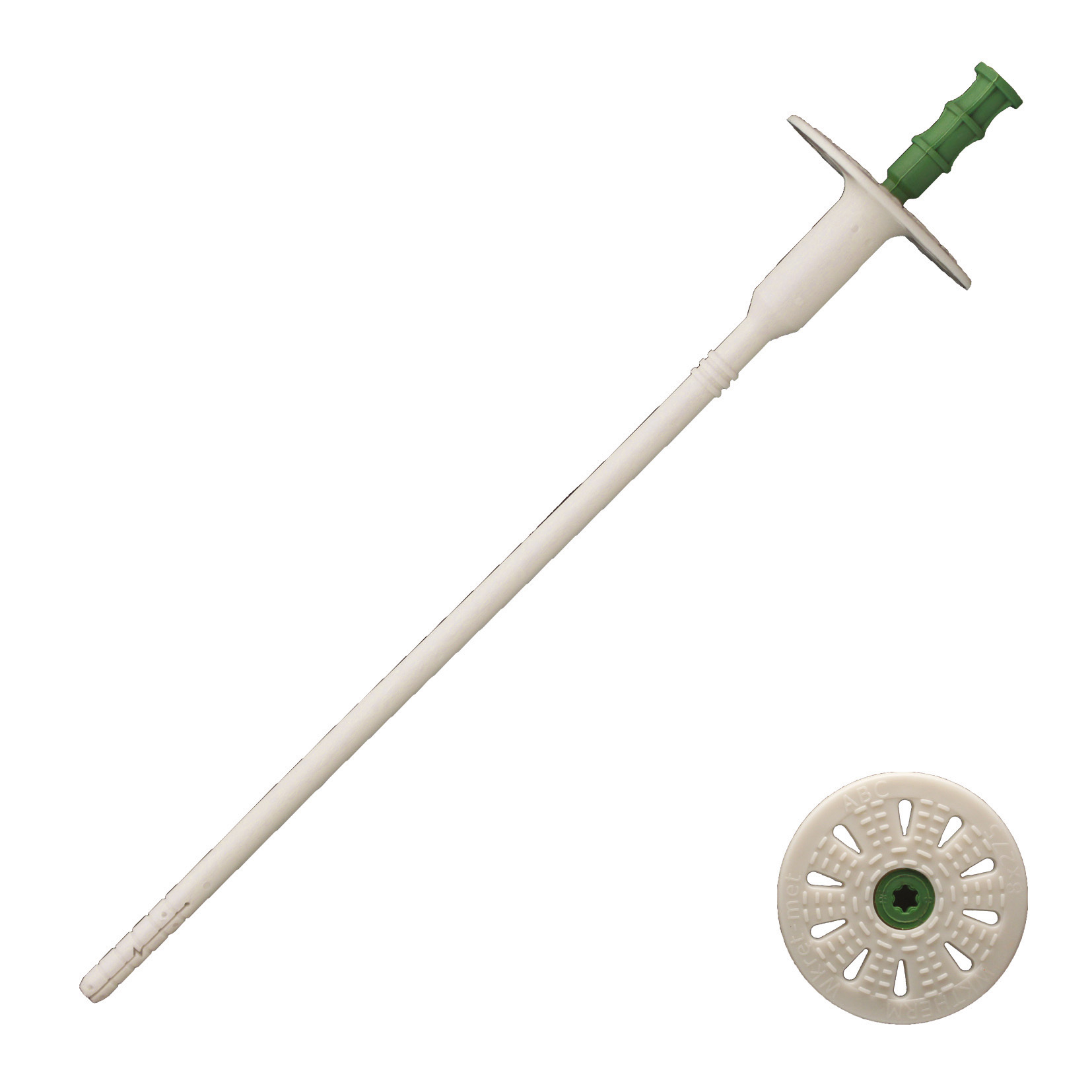

fixation d'isolant polyvalentes à visser - Ø8x275mm - SCELL-IT - FITORX08275
Référence : S344FITORX08275
Découvrez fixation d'isolant polyvalentes à visser - Ø8x275mm - SCELL-IT - FITORX08275 disponible à l'achat
- Pose simple et rapide au travers de l'isolant.
- Convient à tous types de matériaux (béton, maçonnerie, etc.).
- Très bonne tenue dans le béton et maçonnerie pleine.
- Profondeur d'ancrage faible (25 mm) pour gain de temps.
- Conductivité thermique très faible grâce à sa conception.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La fixation d'isolant polyvalente à visser FITORX Ø8x275mm de SCELL-IT est conçue pour une pose simple et rapide au travers de l'isolant.
Elle convient à tous types de matériaux, validée par un Agrément Technique Européen (ATE) pour les matériaux A, B, C, D et E, incluant le béton, la maçonnerie pleine, la maçonnerie creuse et le béton cellulaire.
Cette fixation offre une très bonne tenue mécanique avec une résistance caractéristique Nk de 150 kg dans le béton et la maçonnerie pleine, 75 kg en maçonnerie creuse, et jusqu'à 120 kg en béton cellulaire.
La profondeur d’ancrage est faible, de 25 mm, permettant un gain de temps lors de la pose, avec un diamètre de perçage de 8 mm.
Sa conductivité thermique est très faible (χ = 0,02 W/K), grâce à la conception de la tête de vis surmontée d’un embout en polyamide PA6, limitant ainsi les ponts thermiques.
La cheville à rosace est en polyéthylène, tandis que la vis d’expansion est en acier galvanisé avec embout recouvert d’un revêtement polyamide PA6.
Cette fixation utilise une empreinte Torx 40 facilitant le vissage à l’aide d’une visseuse.
Elle peut être associée à des rondelles de diamètre 90 mm ou 140 mm pour la fixation d’isolants souples.
Elle est adaptée pour des épaisseurs d’isolant allant de 70 à 270 mm, avec une gamme de références correspondant à différentes longueurs totales et épaisseurs d’isolant.
La mise en œuvre s’effectue en perçant le support à 8 mm, en montant la fixation au travers de l’isolant, puis en vissant avec une visseuse équipée d’une empreinte TX40, jusqu’à une profondeur d’ancrage de 25 mm.
Les couches structurelles telles que la colle ou l’enduit sont incluses dans la longueur d’ancrage en rénovation.
Cette fixation est certifiée conforme à l’ETA 13/0724 ETAG 14, garantissant sa compatibilité et performance selon les normes européennes.
Les charges de service admissibles varient selon le matériau support : 54 daN pour le béton et la maçonnerie pleine, 27 à 32 daN pour la maçonnerie creuse et le béton à granulats légers, et 21 à 42 daN pour le béton cellulaire.
Les dimensions techniques indiquent une longueur totale de 275 mm, une épaisseur d’isolant maximale de 250 mm, un diamètre de perçage de 8 mm, et une profondeur d’ancrage de 25 mm pour cette référence spécifique.
Cette fixation allie rapidité de pose, polyvalence d’usage sur divers matériaux, excellente tenue mécanique et faible conductivité thermique, ce qui en fait une solution efficace pour la fixation d’isolants rigides ou souples en construction neuve ou rénovation.
Cette fixation offre une très bonne tenue avec des charges caractéristiques de 150 kg dans le béton et la maçonnerie pleine, 75 kg dans la maçonnerie creuse, et jusqu'à 120 kg dans le béton cellulaire. Elle se distingue par une faible profondeur d'ancrage de 25 mm et un diamètre de perçage de 8 mm, ce qui permet un gain de temps lors de la mise en œuvre. Sa conductivité thermique est très faible (χ = 0,02 W/K), grâce à la tête surmontée de la vis, limitant ainsi les ponts thermiques.
La fixation est composée d'une cheville à rosace en polyéthylène et d'une vis d'expansion en acier galvanisé munie d’un embout recouvert d’un revêtement en polyamide PA6. Elle possède une empreinte Torx 40 pour un vissage efficace.
Elle peut être associée à des rondelles de diamètre 90 ou 140 mm pour la fixation d’isolants souples. Elle est adaptée pour des épaisseurs d’isolant allant de 70 à 270 mm.
La mise en œuvre se déroule en quatre étapes : perçage du support au diamètre 8 mm, montage au travers de l’isolant, vissage à l’aide d’une visseuse (empreinte TX40), avec une profondeur d’ancrage de 25 mm. En rénovation, les couches structurelles comme la colle ou l’enduit sont incluses dans la longueur d’ancrage de la cheville.
Les résistances caractéristiques sont confirmées par l’agrément technique européen ETA 13/0724 ETAG 14. Les charges de service varient selon les matériaux supports : 54 daN pour le béton C16/20 et la maçonnerie pleine, entre 27 et 32 daN pour la maçonnerie creuse et le béton à granulats légers, et entre 21 et 42 daN pour le béton cellulaire.
Cette fixation est disponible en plusieurs longueurs adaptées à différentes épaisseurs d’isolant, avec une référence spécifique pour chaque dimension, notamment la version Ø8x275 mm référencée FITORX08275.
En résumé, ce produit allie performance mécanique, facilité d’installation et isolation thermique optimisée, répondant aux exigences des applications d’isolation sur divers supports.
- matières : cheville à rosace en polyéthylène, vis d’expansion en acier galvanisé avec embout recouvert de polyamide PA6
- pose simple et rapide au travers de l’isolant
- convient pour tous types de matériaux (béton, maçonnerie pleine, creuse, béton cellulaire) avec agrément technique européen (ATE) 13/0724 ETAG 14
- tenue caractéristique Nk : 150 kg dans le béton et maçonnerie pleine, 75 kg en maçonnerie creuse, jusqu’à 120 kg en béton cellulaire
- profondeur d’ancrage : 25 mm
- diamètre de perçage : 8 mm
- conductivité thermique très faible : χ = 0,02 W/K
- empreinte Torx 40
- compatible avec rondelles de diamètre 90 mm et 140 mm pour isolants souples
- épaisseur d’isolant fixable : de 70 à 270 mm
- charges de service admissibles : 54 daN pour béton et maçonnerie pleine, 27 à 32 daN pour maçonnerie creuse et béton à granulats légers, 21 à 42 daN pour béton cellulaire
- longueur totale de la fixation : 275 mm
- épaisseur d’isolant maximale pour cette référence : 250 mm
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec la fixation FITORX08275 ?
Cette fixation est compatible avec le béton (C16/20), la maçonnerie pleine, la maçonnerie creuse, le béton à granulats légers et le béton cellulaire. Elle bénéficie d’une homologation technique européenne ETA 13/0724 conforme à la norme ETAG 14.
Quelle est la capacité de charge admissible de cette fixation selon le type de support ?
La charge admissible est de 54 daN pour le béton et la maçonnerie pleine, de 27 à 32 daN pour la maçonnerie creuse et le béton à granulats légers, et de 21 à 42 daN pour le béton cellulaire, calculées avec des coefficients partiels de sécurité (ϪM = 2,0 et Ϫf = 1,4).
Comment se déroule la mise en œuvre de cette fixation d’isolant ?
La pose s’effectue en quatre étapes : perçage du support à 8 mm, montage de la fixation à travers l’isolant, vissage avec une visseuse équipée d’une empreinte Torx 40, et ancrage à 25 mm de profondeur. En rénovation, les couches structurelles comme la colle ou l’enduit sont incluses dans la longueur d’ancrage.
Quelles sont les dimensions et épaisseurs d’isolant adaptées à cette fixation ?
La fixation est disponible en plusieurs longueurs, ici le modèle Ø8x275 mm permet de fixer des isolants d’une épaisseur comprise entre 70 et 250 mm. Le diamètre de perçage requis est de 8 mm et la profondeur d’ancrage est de 25 mm.
Quels éléments techniques assurent la performance thermique de cette fixation ?
La tête de la vis est surmontée d’un élément en polyamide PA6 qui assure une conductivité thermique très faible (χ = 0,02 W/K), ce qui limite les ponts thermiques lors de la fixation de l’isolant.
Peut-on utiliser cette fixation avec des isolants souples ?
Oui, elle peut être associée à des rondelles additionnelles de diamètre 90 mm ou 140 mm pour la fixation d’isolants souples, assurant une meilleure tenue et adaptation.
