450 Fixation d'isolants feu et acoustique - Ø8x170mm - SCELL-IT - FIMETAL08170
Référence : S344FIMETAL08170
Découvrez 450 Fixation d'isolants feu et acoustique - Ø8x170mm - SCELL-IT - FIMETAL08170 disponible à l'achat
- Fixation adaptée aux isolants résistants au feu
- Installation rapide par impact direct
- Compatible avec divers matériaux de construction
- Dimensions pratiques de Ø8x170mm
- Assure une durabilité et fiabilité optimales
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

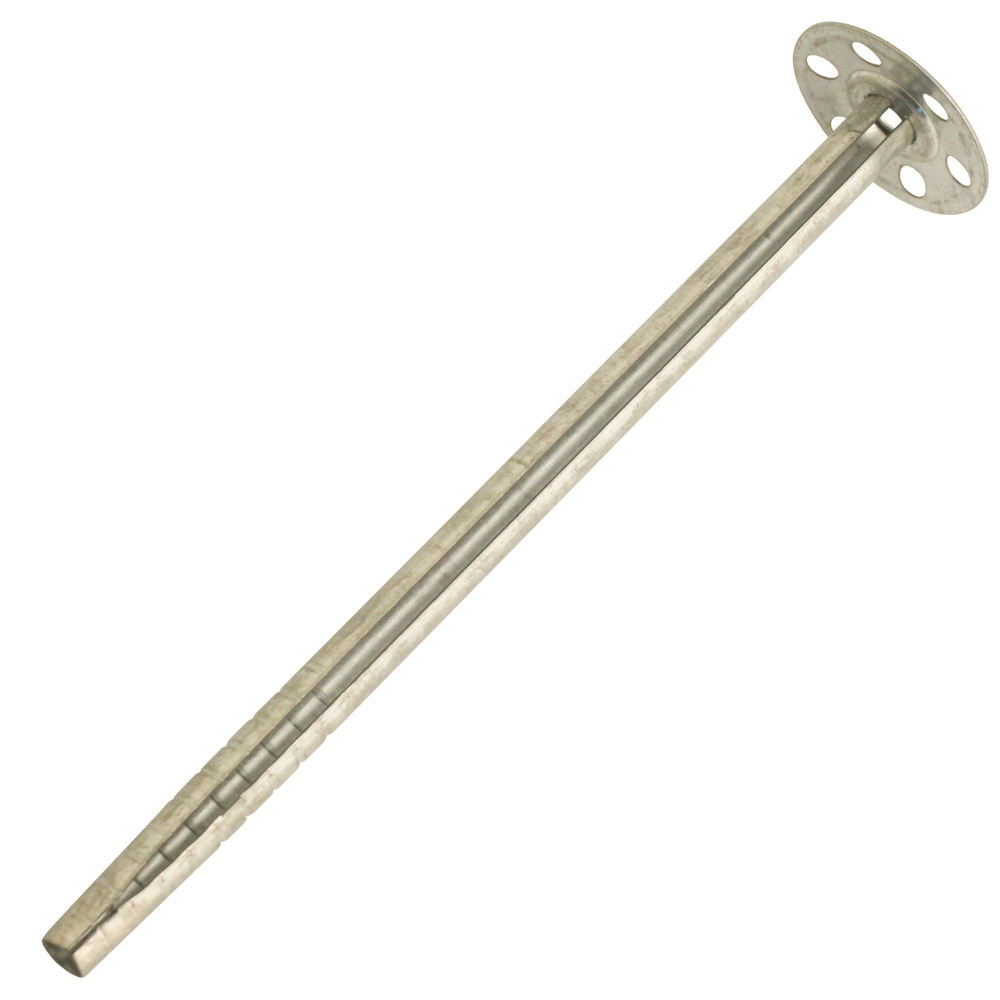

La fixation d'isolants feu et acoustique SCELL-IT FIMETAL08170 est une cheville à rosace entièrement métallique, fabriquée en acier zingué.
Elle se compose d’une tige en tôle roulée et d’une rondelle perforée de 35 mm de diamètre.
Cette fixation est spécialement conçue pour la pose de panneaux isolants rigides ou semi-rigides en sous-face de plancher ou en isolation de murs pleins, tels que les isolants FIBRASTYRENE ou FIBRALITH.
Elle est idéale pour une isolation sous dalle, notamment dans les parkings.
La mise en œuvre s’effectue par simple frappe à l’aide d’un marteau, après avoir percé le support à un diamètre de 8 mm.
La cheville est insérée à travers l’isolant, puis fixée par 2 à 3 coups de marteau sur le clou.
La profondeur d’ancrage dans le support est de 25 mm.
En rénovation, les couches structurelles telles que la colle ou l’enduit sont incluses dans cette longueur d’ancrage.
Cette fixation est compatible avec tous les matériaux pleins suivants : béton, parpaing plein, brique pleine, pierre, ainsi que le béton cellulaire.
Pour le béton cellulaire, aucun pré-perçage n’est nécessaire.
Les dimensions de la fixation sont de 8 mm de diamètre pour une longueur totale de 170 mm.
La rondelle perforée mesure 35 mm de diamètre.
Les charges de service recommandées sont de 25 kg pour le béton, la maçonnerie pleine et le parpaing plein, et de 10 kg pour le béton cellulaire.
Pour la fixation d’isolants souples, une rondelle métallique additionnelle de 85 mm de diamètre (référence FIMETAL85) est disponible en complément.
Un foret béton SDS de 8 mm (référence SDSPLUS) est également recommandé pour le perçage.
Cette fixation assure une installation rapide, fiable et durable, adaptée aux exigences de résistance au feu et d’isolation acoustique dans divers contextes de construction.
Elle garantit une tenue optimale dans différents supports grâce à sa conception métallique robuste.
Cette fixation s’installe par simple frappe à travers l’isolant après avoir percé un trou de Ø8 mm dans le support. La profondeur d’ancrage est de 25 mm, incluant en rénovation les couches structurelles telles que colle ou enduit. Elle est adaptée à une large gamme de matériaux pleins : béton, brique pleine, parpaing plein, pierre et béton cellulaire (sans pré-perçage dans ce dernier).
Le produit est idéal pour une isolation sous dalle, par exemple dans un parking, et convient aussi bien pour des isolants rigides que souples (avec utilisation possible d’une rondelle additionnelle FIMETAL85 Ø85 mm pour les isolants souples).
Les dimensions du modèle FIMETAL08170 sont : longueur totale 170 mm, épaisseur d’isolant maxi fixable 120 mm, diamètre de perçage 8 mm, profondeur d’ancrage 25 mm, et diamètre de la rondelle 35 mm.
Les charges de service recommandées sont de 25 kg pour la maçonnerie pleine, le parpaing plein et le béton, et de 10 kg pour le béton cellulaire, avec application de coefficients partiels de sécurité (ϪM = 2,0 et Ϫf = 1,4).
En complément, un foret béton SDS Ø8 (réf. SDSPLUS) est recommandé pour le perçage, ainsi qu’une rondelle métallique additionnelle Ø85 mm (réf. FIMETAL85) pour la fixation des panneaux d’isolants souples.
Le montage se réalise en quatre étapes : perçage du support, insertion de la cheville à travers l’isolant, frappe du clou avec 2 à 3 coups de marteau, assurant une fixation fiable et durable.
- matière : cheville à rosace en acier zingué
- cheville entièrement métallique constituée d’une tige en tôle roulée et d’une rondelle perforée Ø 35 mm
- pose par simple frappe à travers l’isolant après perçage Ø 8 mm
- profondeur d’ancrage dans le support : 25 mm (couches structurelles incluses en rénovation)
- compatible avec tous les matériaux pleins : béton, parpaing plein, brique pleine, pierre, béton cellulaire (pas de pré-perçage nécessaire pour béton cellulaire)
- dimensions : diamètre 8 mm, longueur totale 170 mm
- rondelle perforée de 35 mm de diamètre
- charges de service recommandées : 25 kg pour béton, maçonnerie pleine et parpaing plein, 10 kg pour béton cellulaire
- marque : SCELL-IT
- référence fournisseur : FIMETAL08170
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Comment se réalise la mise en œuvre de cette fixation d’isolants ?
La pose s’effectue en quatre étapes : percer le support à Ø8 mm, insérer la cheville à rosace à travers l’isolant, frapper 2 à 3 coups de marteau sur le clou, puis atteindre une profondeur d’ancrage de 25 mm, incluant en rénovation les couches de colle ou d’enduit.
Quels matériaux support sont compatibles avec cette fixation ?
Cette cheville est adaptée à tous les matériaux pleins suivants : béton, brique pleine, parpaing plein, pierre, et béton cellulaire. Pour ce dernier, aucun pré-perçage n’est nécessaire.
Quelles sont les charges de service recommandées selon le matériau support ?
Les charges admissibles sont de 25 kg pour la maçonnerie pleine, le parpaing plein et le béton, et de 10 kg pour le béton cellulaire, conformément aux coefficients de sécurité appliqués.
Quelle est la capacité d’épaisseur d’isolant maximale pour ce modèle ?
Le modèle FIMETAL08170 permet de fixer des isolants jusqu’à 120 mm d’épaisseur, avec une longueur totale de cheville de 170 mm.
Comment adapter la fixation pour des isolants souples ?
Pour les isolants souples, il est recommandé d’utiliser une rondelle additionnelle FIMETAL85 de Ø85 mm afin d’assurer une bonne tenue mécanique.
