FLIR CM174 - 70800

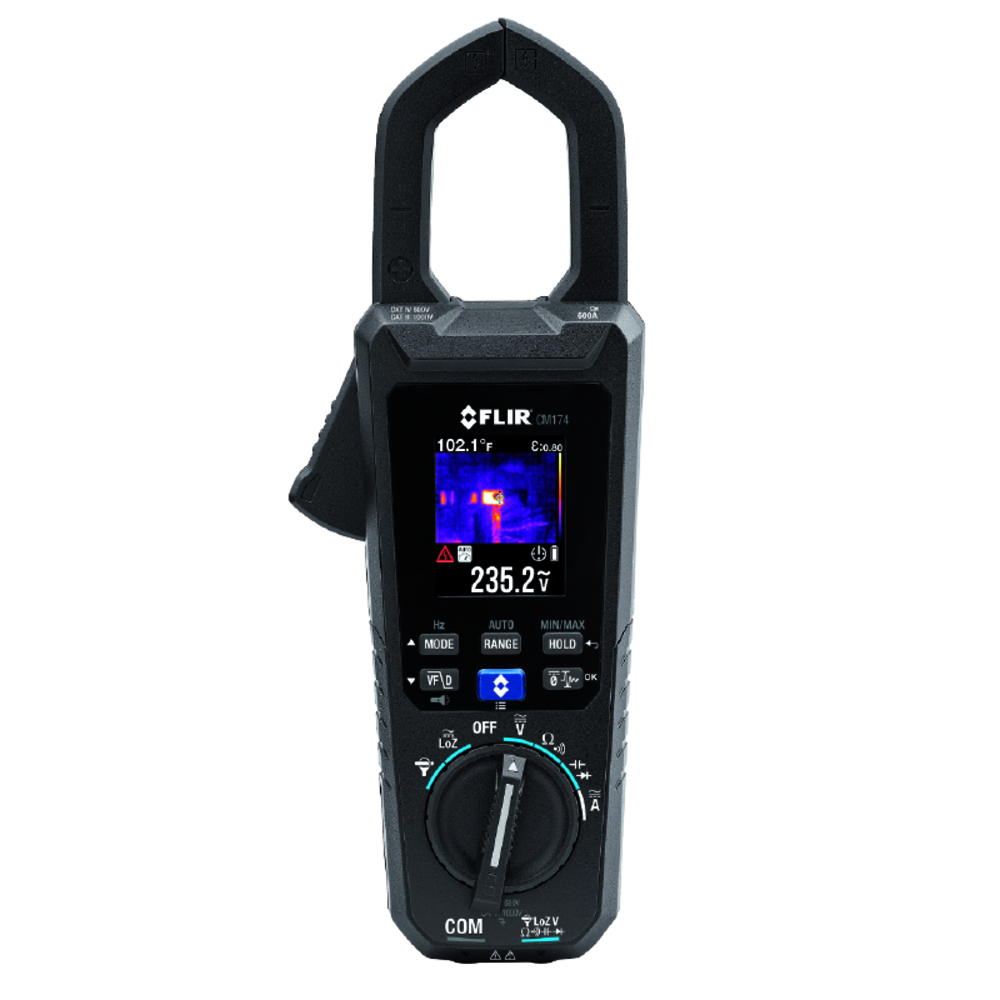

Le FLIR CM174 est un multimètre pince avec imagerie thermique intégrée utilisant la technologie IGMTM, capable de mesurer avec précision des courants AC/DC jusqu’à 600 A en True RMS. Il combine un système d’imagerie thermique radiométrique Lepton avec des fonctions avancées de mesure électrique.

Description du produit :
- Multimètre pince True RMS 600 A AC/DC avec écran couleur TFT 6000 comptes.
- Intègre un système d’imagerie thermique infrarouge (IGMTM) pour visualiser les températures.
- Mode VFD (filtre passe-bas) pour les mesures sur variateurs de vitesse.
- Mode LoZ (impédance faible) pour éliminer les tensions fantômes.
- Capture du courant d’appel (Inrush Current).
- Mesures de tension, courant, résistance, continuité, capacité, diode, fréquence.
- Fonction mémoire MIN/MAX, maintien des données (Hold), extinction automatique programmable.
- Compatible avec adaptateurs Flex Clamp FLIR TA72 et TA74.
- Catégorie de sécurité CAT IV 600 V, CAT III 1000 V.
- Ouverture de la mâchoire de 35 mm.
- Éclairage de travail intégré et pointeur laser.

Fonctionnement :
- Mise sous tension par rotation du sélecteur de fonction.
- Modes de mesure sélectionnables par bouton et sélecteur : tension AC/DC, courant AC/DC, résistance, continuité, capacité, diode, fréquence, VFD, LoZ, Flex Clamp.
- L’imagerie thermique s’active via un bouton dédié, affichant l’image thermique, la température, la palette de couleurs, l’émissivité, et les alertes tension.
- Fonctions avancées : mode Inrush pour mesurer le courant d’appel sur 100 ms, mode DCA Zero pour annuler les offsets en courant continu.
- Auto/Manuel pour le choix de la plage de mesure.
- Affichage des mesures numériques, graphiques (bargraph), et d’icônes d’état (batterie, mode, unité, alarmes).

Caractéristiques techniques :
- Capteur thermique Lepton 4800 pixels.
- Mesure de tension et d’intensité efficace (RMS).
- Plage de mesure courant jusqu’à 600 A AC/DC.
- Fréquence AC de 45 à 400 Hz, mesure de fréquence jusqu’à 60 kHz.
- Impédance faible environ 2,5 kΩ en mode LoZ.
- Alimentation par piles avec indicateur de batterie faible.
- Dimensions mâchoire : 35 mm d’ouverture.

Normes et certifications :
- Conforme aux normes IEC 60825-1 Ed. 2 (2007) pour produit laser classe 1.
- Homologations CE, UL, MSIP.

Conditions d’utilisation et recommandations :
- Lire attentivement les consignes de sécurité avant usage.
- Ne pas mesurer le courant sur un circuit avec une tension supérieure à 1000 V.
- Toujours déconnecter les sondes avant de changer de mode ou de plage.
- Ne pas utiliser si les sondes ou l’appareil sont endommagés.
- Retirer les piles en cas de non-utilisation prolongée.
- Attention aux risques de choc électrique pour les tensions supérieures à 25 VAC rms ou 35 VDC.
- Ne pas effectuer de tests de continuité, résistance, diode avant de couper l’alimentation des composants testés.

Avantages produit :
- Combinaison unique d’un multimètre pince et d’une caméra thermique intégrée.
- Large gamme de fonctions électriques et thermiques dans un seul appareil.
- Modes spécialisés pour applications industrielles (VFD, Inrush, LoZ).
- Interface utilisateur intuitive avec écran couleur et boutons dédiés.
- Sécurité élevée pour utilisation en environnement industriel.

Conditionnement, stockage, conservation :
- Appareil livré prêt à l’emploi, calibré en usine.
- Stocker dans un endroit sec, à l’abri des températures extrêmes.
- Nettoyage avec chiffon doux, éviter les solvants agressifs.
- Remplacement des piles selon indication batterie faible.

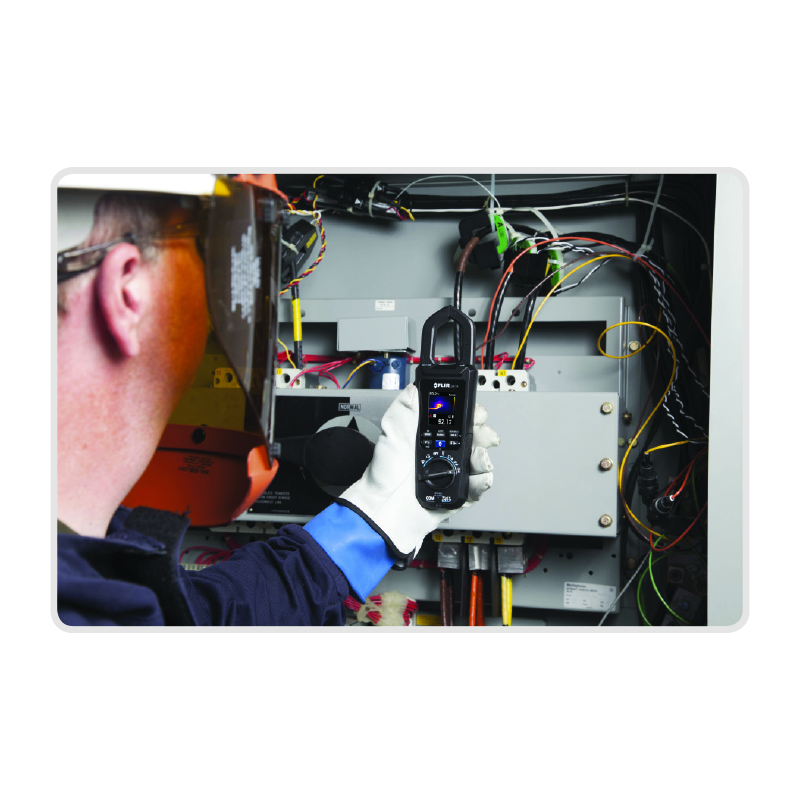

En résumé, le FLIR CM174 est un outil professionnel polyvalent destiné aux électriciens et techniciens d’entretien, combinant des mesures électriques précises avec une imagerie thermique pour diagnostiquer rapidement les problèmes électriques et thermiques dans les installations et équipements industriels.
