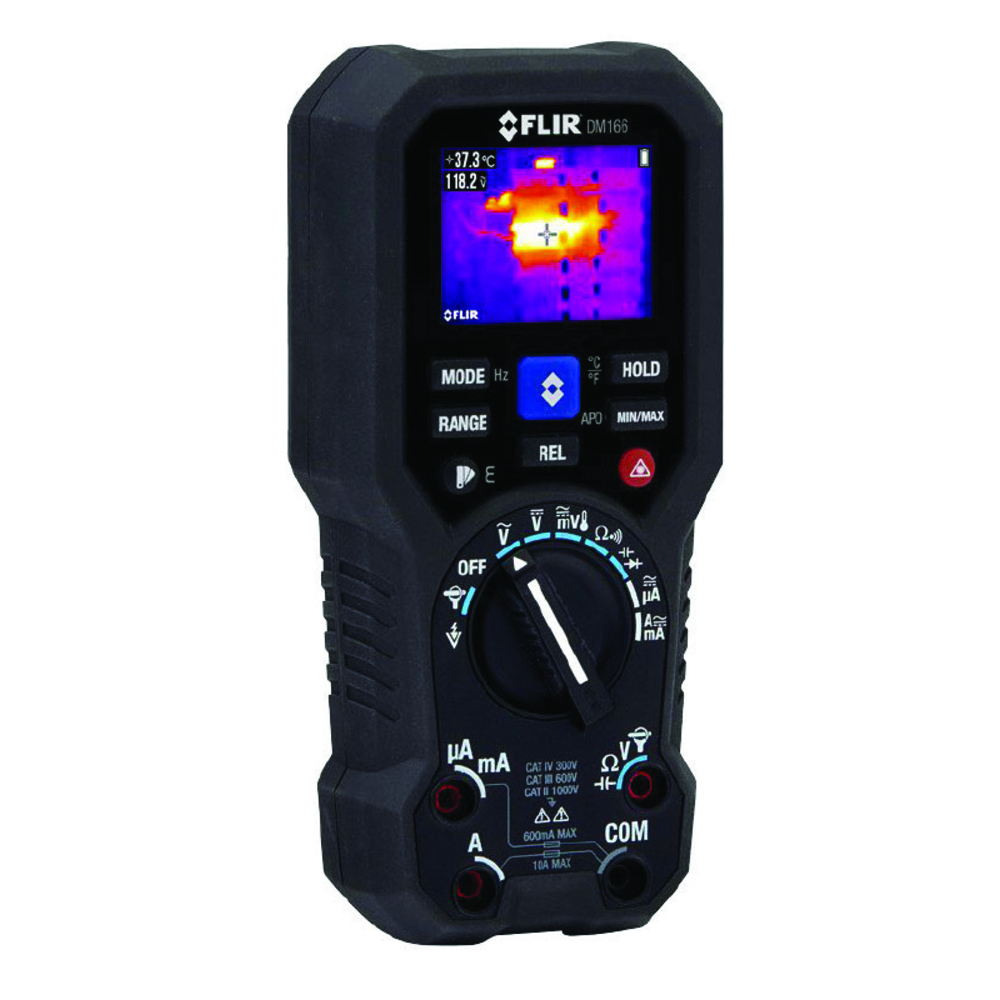

FLIR DM166 - 70804
Référence : M03770804
Découvrez FLIR DM166 - 70804 disponible à l'achat
- Image thermique de 4.800 pixels pour des relevés précis
- Fonction anti-chute jusqu'à 3 mètres pour une utilisation sécurisée
- Entrée pour thermo-couple pour une analyse approfondie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Description du produit :
- Multimètre numérique avec affichage TFT 2,4" (320x240 pixels).
- Imagerie thermique IGMTM avec 80x60 pixels, champ de vision 50° x 38,6°, ratio distance/spot 30:1.
- Palette de couleurs sélectionnable, pointeur laser et réticule pour un ciblage précis.
- Mesure de tension AC/DC jusqu’à 600 V, courant AC/DC (A, mA, µA), fréquence, résistance, continuité, diode, capacité et température Type K.
- Détecteur de tension sans contact (NCV) intégré.
- Adaptateur Flex Clamp pour mesures de courant > 600 A.
- Modes de mesure automatique et manuel.
- Mémoire MIN-MAX-MOY pour enregistrement des valeurs minimales, maximales et moyennes.
- Mode relatif pour comparaison avec une référence stockée.
- Fonction VFD (filtre passe-bas) pour moteurs à fréquence variable.
- Mise en veille automatique intelligente configurable (Auto Power Off).
- Catégorie de sécurité CAT IV-300 V, CAT III-600 V.
- Livré avec piles, cordons de test, pochette et guide de démarrage rapide.
Usages et applications :
- Diagnostic électrique et maintenance préventive.
- Localisation de points chauds grâce à l’imagerie thermique.
- Mesure précise de grandeurs électriques variées dans les installations industrielles, tertiaires et résidentielles.
- Contrôle de composants électroniques, câblages, moteurs et équipements électriques.
Fonctionnement :
- Sélection des fonctions via un commutateur rotatif : tension AC/DC, milli-volt, température, résistance, continuité, diode, capacité, courant µA/mA/A.
- Activation de l’imagerie thermique par bouton dédié.
- Réglage de l’émissivité pour des mesures thermiques précises selon le matériau.
- Pointeur laser activable pour le ciblage.
- Affichage des mesures sur écran TFT avec icônes et indicateurs de statut.
- Modes de mesure automatique ou manuelle, avec alertes en cas de dépassement de plage.
- Fonction hold pour figer l’affichage.
- Mémoire MIN-MAX-AVG et mode relatif pour analyse avancée.
- Détecteur NCV avec réglage de sensibilité (Hi/Lo).
Caractéristiques techniques détaillées :
- Résolution de l’image thermique : 80 x 60 pixels (4 800 pixels).
- Distance/spot ratio : 30:1.
- Champ de vision thermique : 50° x 38,6°.
- Affichage multimètre : 6000 comptes.
- Plages de mesure : tension jusqu’à 600 V AC/DC, courant jusqu’à 10 A, résistance, capacité, fréquence, température Type K.
- Alimentation : piles (remplaçables).
- Garantie : 10 ans.
- Résistance aux chutes : 3 mètres.
Dimensions, poids, valeurs, tolérances :
- Les dimensions et poids précis ne sont pas spécifiés dans le manuel.
- Tolérances et précisions conformes aux standards des multimètres True RMS, avec indication d’alertes en cas de dépassement de plage.
Performances :
- Mesures True RMS pour une grande précision sur signaux non sinusoïdaux.
- Filtre passe-bas VFD pour mesures sur moteurs à fréquence variable.
- Détecteur NCV avec affichage et signal sonore proportionnel à la tension détectée.
- Auto Power Off intelligent pour économie d’énergie.
Matériaux et composition :
- Boîtier robuste avec protection contre les chutes jusqu’à 3 m.
- Double isolation électrique.
Compatibilités :
- Compatible avec adaptateurs Flex Clamp pour mesures de courant élevées (>600 A).
- Thermocouple Type K pour mesures de température.
Normes et certifications :
- Catégories de sécurité CAT IV-300 V, CAT III-600 V.
- Système qualité certifié ISO 9001.
Conditions d’utilisation et recommandations :
- Lire et respecter les consignes de sécurité avant utilisation.
- Ne pas mesurer le courant sur circuits >1000 V.
- Toujours déconnecter les cordons avant de changer de mode.
- Ne pas utiliser si les cordons ou appareil sont endommagés.
- Eviter d’utiliser le laser près des yeux ou dans des zones explosives.
- Ne pas tester la continuité, résistance ou diode sur circuits sous tension.
Avantages produit :
- Combinaison unique d’un multimètre complet et d’une caméra thermique intégrée.
- Facilite la localisation rapide de défauts électriques par imagerie thermique.
- Large gamme de fonctions de mesure avec modes avancés (MIN-MAX-AVG, relatif).
- Interface utilisateur intuitive avec écran couleur et touches dédiées.
- Construction robuste et garantie longue durée.
Conditionnement, stockage, conservation :
- Livré avec piles, cordons de test, pochette de transport et guide rapide.
- Stocker dans un endroit sec et propre, à l’abri des températures extrêmes.
- Retirer les piles si l’appareil n’est pas utilisé pendant une longue période.
Informations complémentaires :
- L’appareil dispose d’un support pour accessoires, notamment un porte-cordon et un support trépied.
- L’appareil s’éteint automatiquement après une période d’inactivité configurable.
- L’émissivité est ajustable pour des mesures thermiques adaptées à différents matériaux.
Ce multimètre FLIR DM166 offre une solution complète pour les professionnels de la maintenance électrique, combinant précision, polyvalence et diagnostic thermique avancé.
Image thermique IGM à 4.800 pixels
Anti-chute 3m
Garantie de 10 ans
Entrée thermo-couple
Questions produits
Quelles sont les spécificités de l’imagerie thermique intégrée du FLIR DM166 ?
Le FLIR DM166 intègre une imagerie thermique IGMTM avec une résolution de 80 x 60 pixels (soit 4 800 pixels) et un champ de vision de 50° x 38,6°. Il dispose d’un ratio distance/spot de 30:1, permettant une mesure précise de la température de surface à distance. L’appareil propose également une palette de couleurs sélectionnable, un pointeur laser et un réticule pour un ciblage précis, ainsi qu’un réglage de l’émissivité adapté aux différents matériaux.
Comment le FLIR DM166 assure-t-il la sécurité lors des mesures électriques ?
Ce multimètre est certifié selon les catégories de sécurité CAT IV-300 V et CAT III-600 V, garantissant une protection adaptée aux environnements industriels et tertiaires. Il dispose d’une fonction anti-chute jusqu’à 3 mètres, d’une double isolation électrique et d’une détection de tension sans contact (NCV) avec réglage de sensibilité. Des alertes sonores et visuelles préviennent en cas de mauvaise connexion des cordons ou de dépassement de plage.
Quels types de mesures électriques sont réalisables avec ce multimètre ?
Le FLIR DM166 permet de mesurer la tension AC/DC jusqu’à 600 V, le courant AC/DC jusqu’à 10 A (avec adaptateur Flex Clamp pour >600 A), la fréquence, la résistance, la continuité, la diode, la capacité, ainsi que la température via un thermocouple Type K. Il dispose de modes automatiques et manuels, d’une mémoire MIN-MAX-AVG et d’un mode relatif pour comparer les mesures à une référence.
Comment fonctionne la détection de tension sans contact (NCV) sur ce modèle ?
La fonction NCV détecte la présence de tension sans contact direct avec le conducteur. Le FLIR DM166 propose deux modes de sensibilité (Hi et Lo) pour détecter des tensions de 20 à 1000 V ou de 80 à 1000 V. Lorsqu’une tension est détectée, l’appareil émet un signal sonore et affiche une animation de barres bleues dont le nombre et la fréquence varient en fonction de la force du champ électrique détecté.
Quels sont les critères techniques à connaître pour utiliser l’imagerie thermique sur ce multimètre ?
L’imagerie thermique s’active via un bouton dédié et affiche une image thermique sur l’écran TFT 2,4” (320x240 pixels). L’utilisateur peut choisir la palette de couleurs et ajuster l’émissivité pour obtenir des mesures précises selon le matériau observé. Le pointeur laser et le réticule facilitent le ciblage précis des zones à analyser. L’image peut être figée grâce à la fonction HOLD.
Quels sont les éléments de robustesse et de garantie du FLIR DM166 ?
Le boîtier est conçu pour résister à une chute de 3 mètres, assurant une bonne durabilité sur chantier. L’appareil est livré avec une garantie de 10 ans. Il intègre également une mise en veille automatique intelligente pour économiser l’énergie et prolonger la durée de vie des piles.
