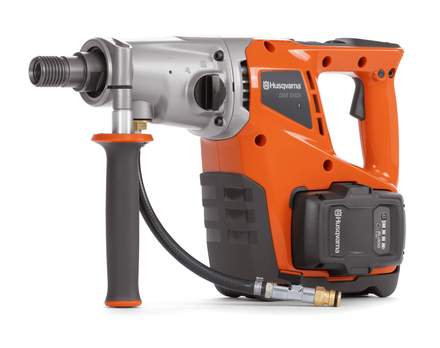

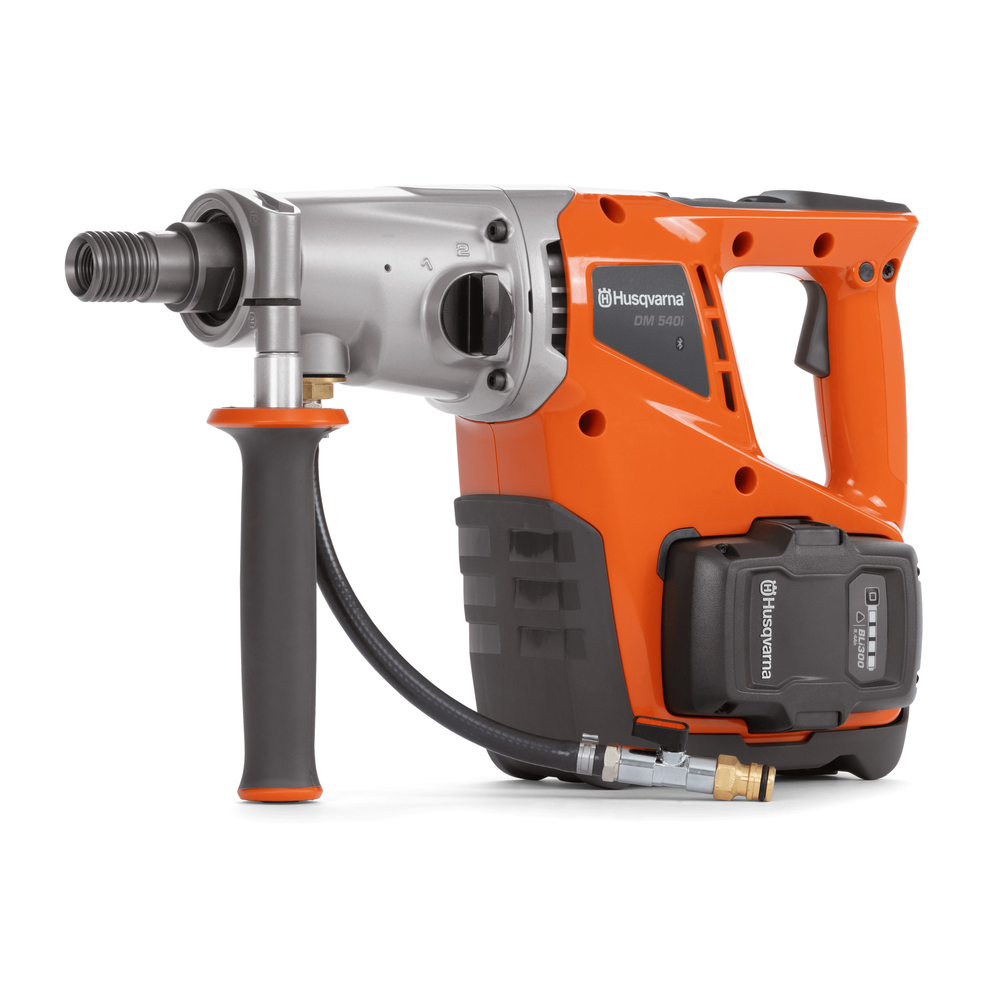

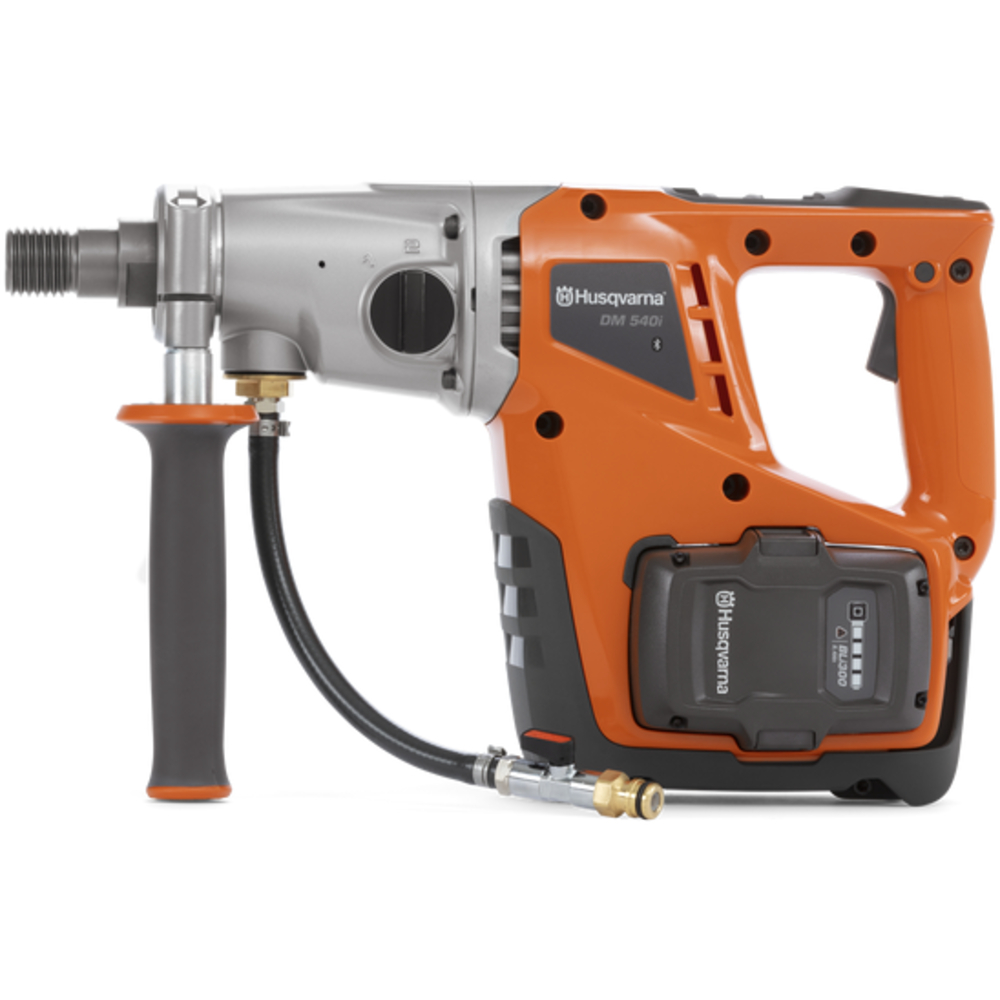

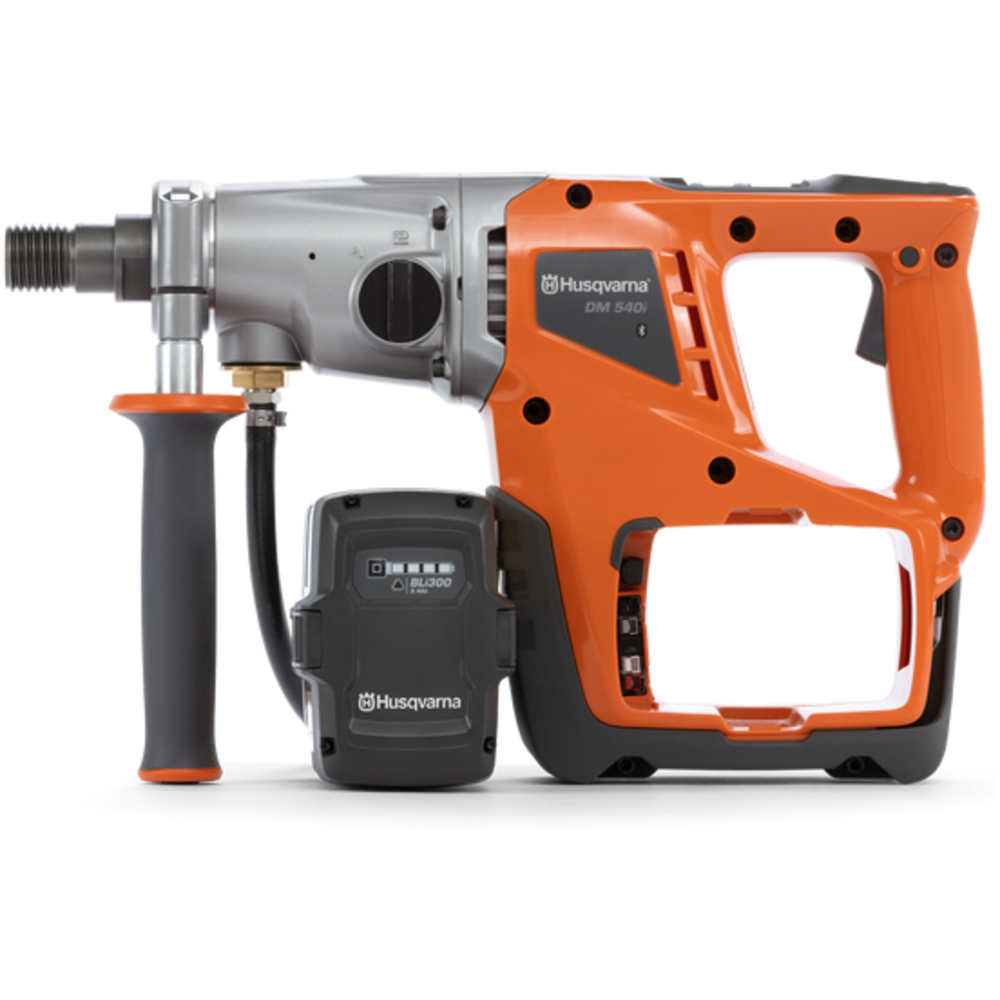

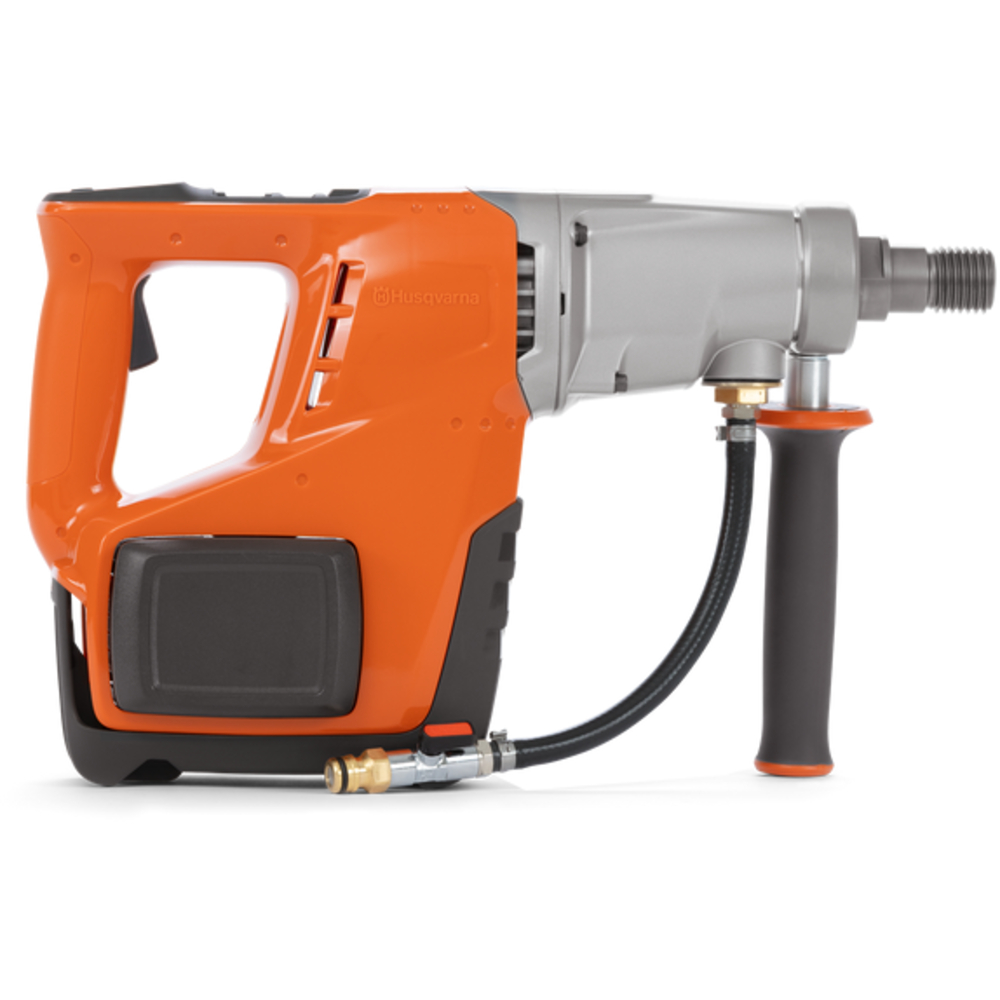

Moteur de forage DM 540i HUSQVARNA - 970 49 37-01
Référence : HUS_970493701
Découvrez Moteur de forage DM 540i HUSQVARNA - 970 49 37-01 disponible à l'achat
Les points clés
- Productivité accrue sans dépendre du réseau
- Conception ergonomique et faible poids
- Utilisable en extérieur et intérieur
- Moteur s'arrête rapidement en cas de blocage
- Connectivité intégrée pour surveillance facile
1 488,96 € TTC 1 240,80 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
1 document
Voir plus de documents

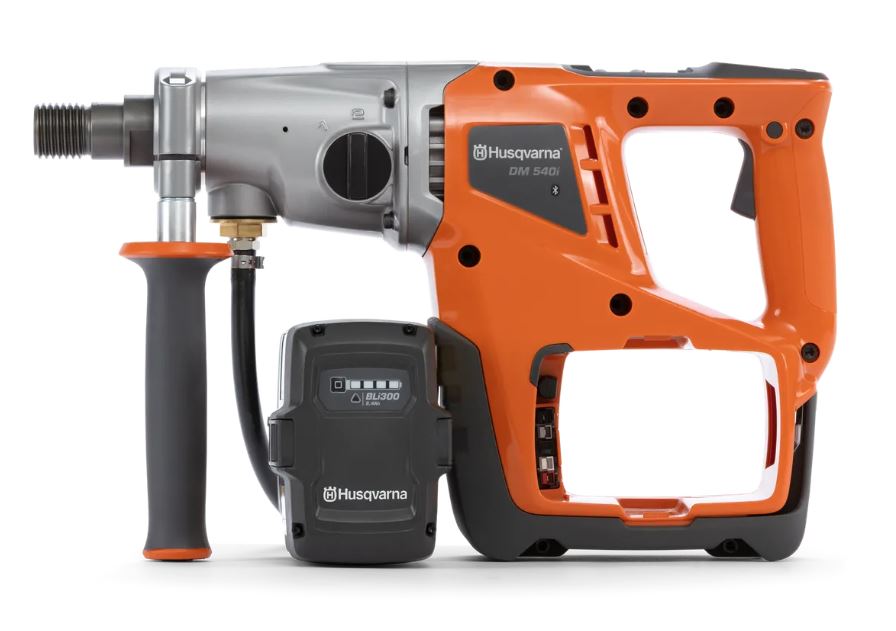

La Carotteuse à batterie DM540i de Husqvarna offre une puissance de forage optimale, idéale pour des diamètres allant jusqu'à 75 mm.
Conçue pour le forage à main, cette carotteuse est adaptée au béton armé léger, aux briques et aux blocs légers, avec possibilité de fonctionnement à sec ou à eau. Avec l'adaptateur approprié, elle permet de percer des diamètres jusqu'à 100 mm. Sa connectivité intégrée facilite le suivi de la machine et la gestion des opérations via Husqvarna Fleet Service, permettant de surveiller l'emplacement, le temps de fonctionnement et les intervalles d'entretien.
Le DM540i est équipé d'un moteur sans balai, offrant un couple élevé et une efficacité 25 % supérieure à un moteur standard. Avec un poids de 4,9 kg, il présente une ergonomie exceptionnelle, idéale pour les travaux dans des espaces restreints. La batterie de la série BLi-X est interchangeable, et l'emplacement intelligent optimise le refroidissement tout en minimisant l'accumulation de boue et de poussière. Il combine également les fonctions de carotteuse et de malaxeur à béton avec l'adaptateur approprié. Dimensions : longueur 440 mm, largeur 110 mm, hauteur 275 mm. Niveau sonore garanti : 97 dB(A).
Source d’alimentation : Batterie
Battery eco system : BLi-X
Diamètre foret, portatif, max : 75mm
Diamètre foret, avec bâti, max : 100mm
"Diamètre mini. foret" : 15mm
Liquide refroidissement : À l'eau / À sec
"Vitesses" : 2
Nombre de courroies : 2
Spindle speed unloaded gear 1 : 1 400 tr/min
Spindle speed unloaded gear 2 : 4 450 tr/min
"Raccord d’eau UNC" : Gardena Male
Pression eau, position II Water pressure II : 3 bar
Collier de montage : 60mm
"Filetage axe, int." : G 1/2"
"Filetage axe, ext." : 1 1/4" 7 UNC
Longueur maxi : 440mm
Largeur maxi : 110mm
Hauteur maxi : 275mm
Poids : 4,9 kg
Packaging length : 600mm
Packaging width : 220mm
Packaging height : 400mm
Article gross weight : 12 300 g
"Niveau de puissance sonore garanti (Lwa)" : 97 dB(A)
Niveau de puissance sonore mesuré : 86 dB(A)
"Niveau de pression sonore au niveau des oreilles de l'utilisateur" : 86 dB(A)

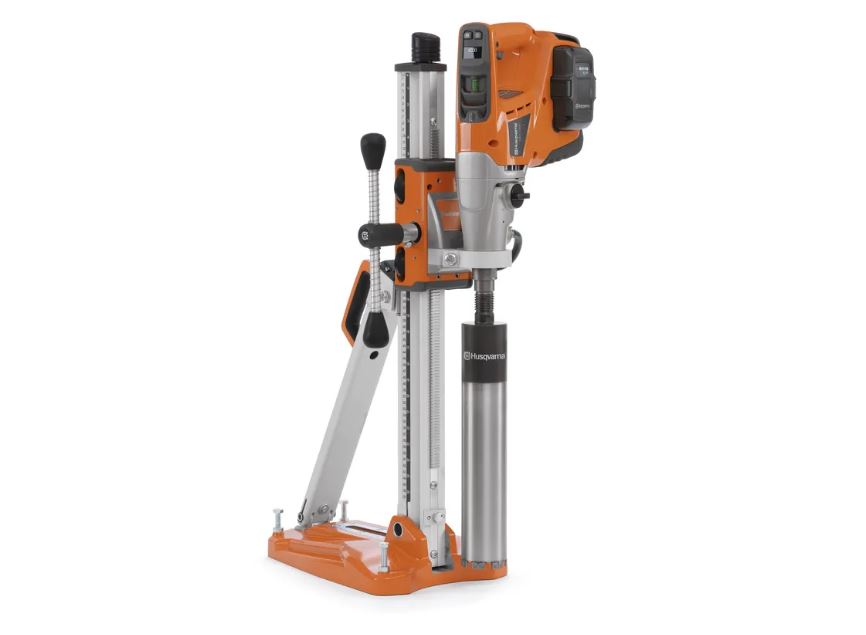

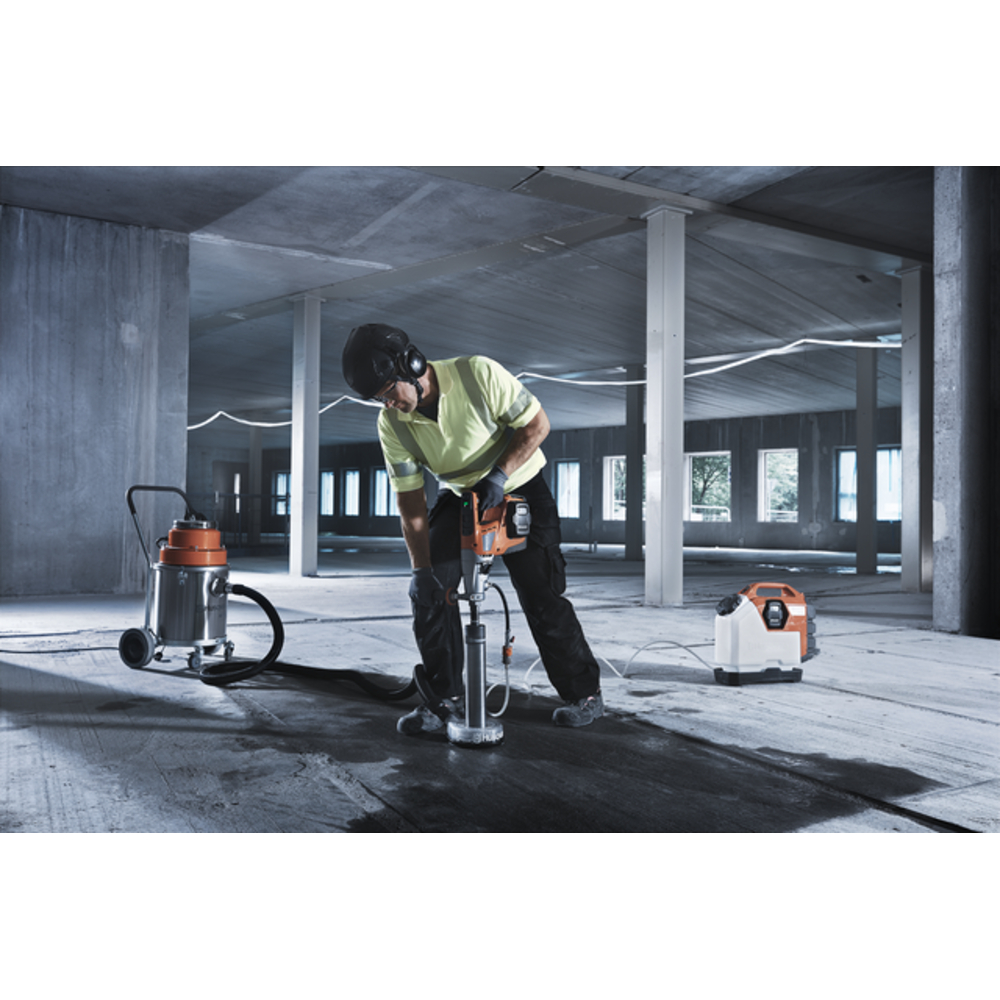

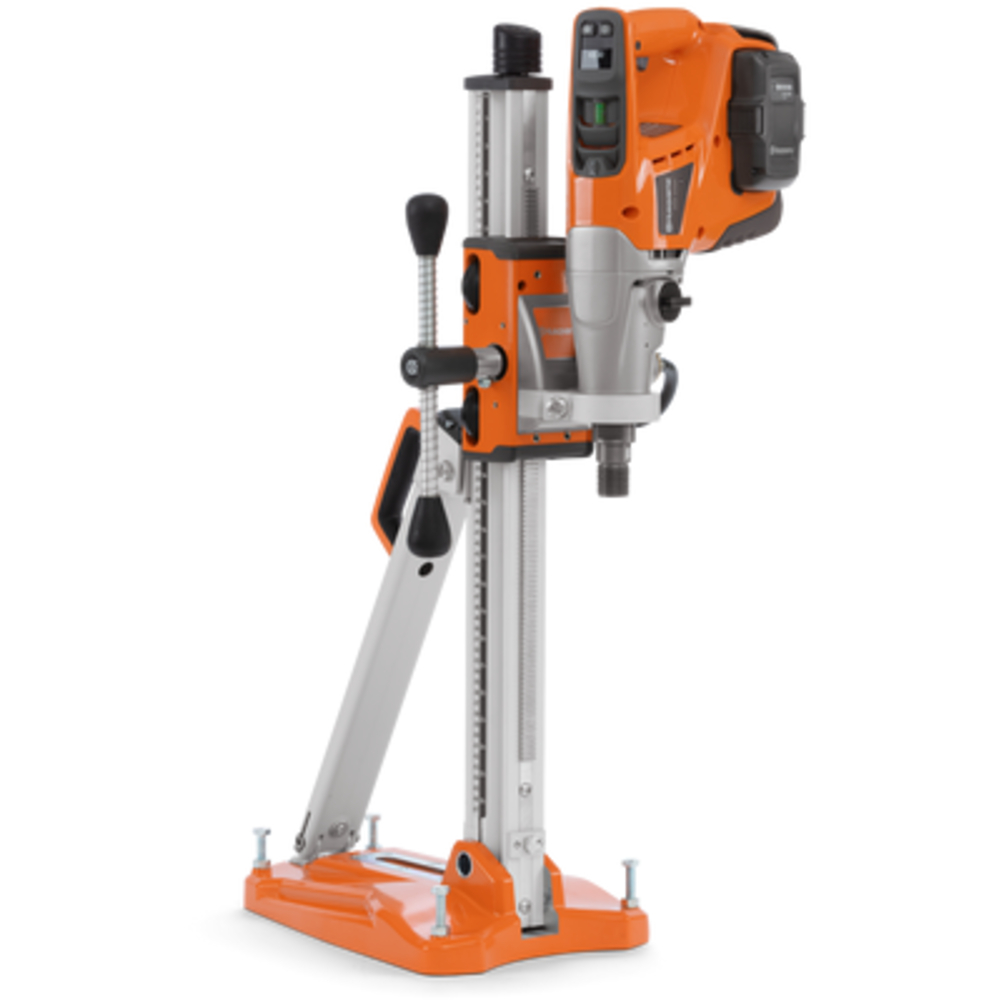

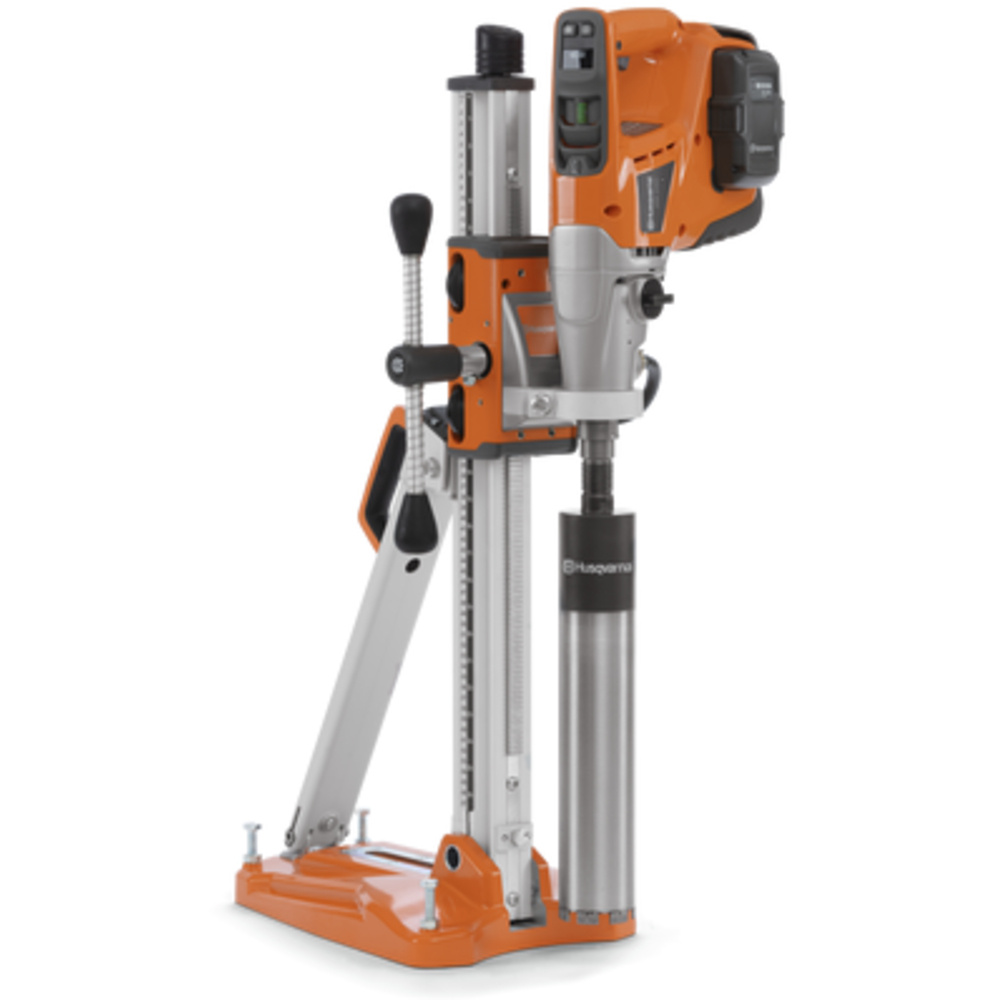

Le moteur de forage DM 540i s'utilise en mode manuel ou avec un bohrständer (support de perçage). Pour l'utilisation manuelle, il faut impérativement verrouiller et serrer fermement la poignée supplémentaire avant de démarrer. Le forage manuel est possible avec des diamètres de foret allant de 25 à 75 mm. En mode support, des diamètres jusqu'à 100 mm sont utilisables.
Le principe d’utilisation consiste à insérer et fixer correctement la batterie dans son emplacement, démarrer l’appareil en appuyant sur la touche ON/OFF, puis actionner la gâchette pour lancer la rotation du foret. Le changement de vitesse s’effectue via un sélecteur de vitesse mécanique et une touche de sélection de deux vitesses électroniques (E-Gang). Le forage peut se faire à sec ou à l’eau, selon la préparation de l’appareil.

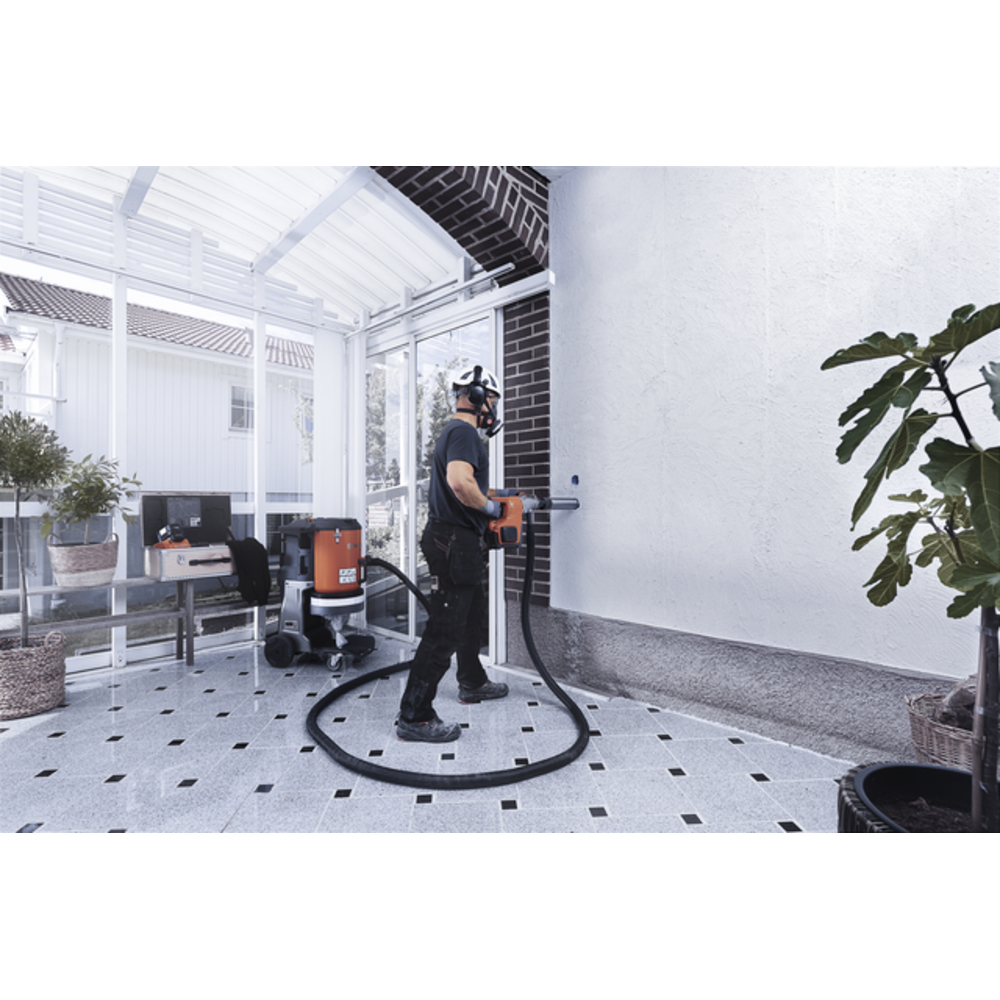

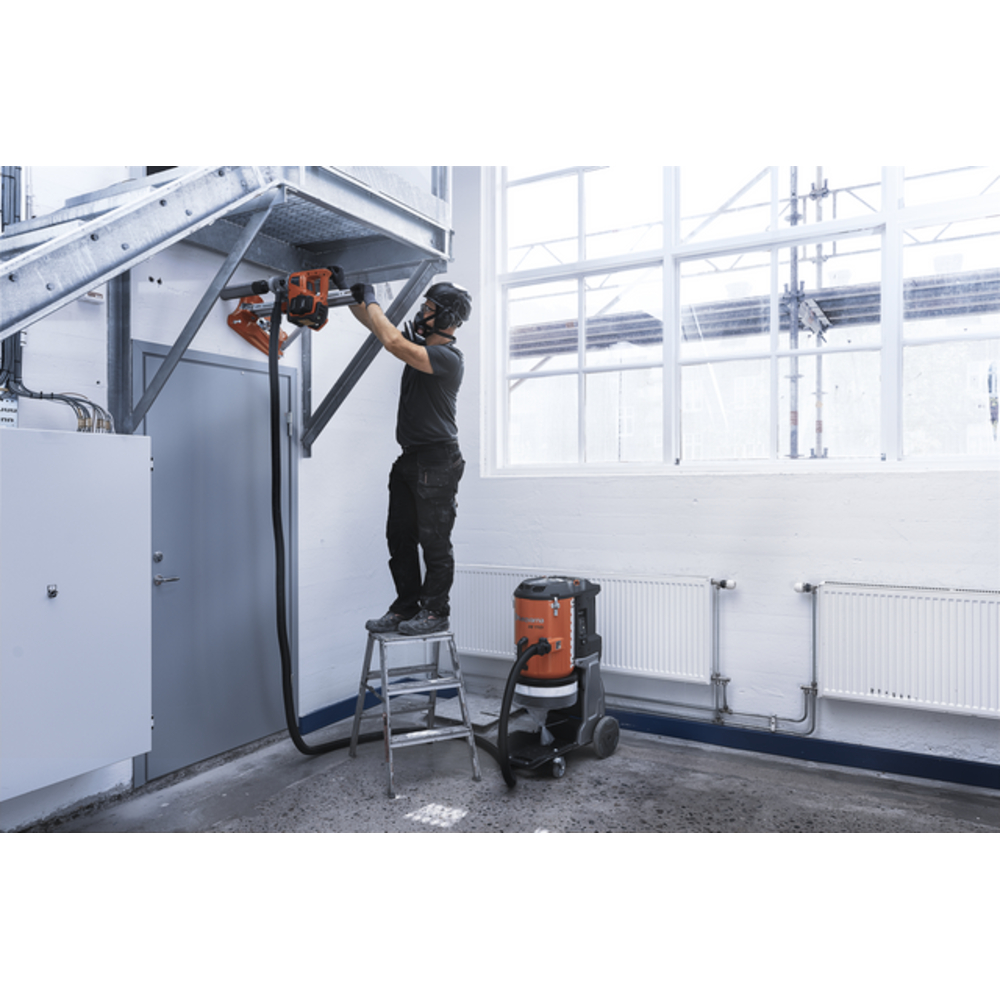

Pour le forage à sec, il faut connecter un aspirateur de poussières adapté au raccord prévu sur l’appareil. Pour le forage à l’eau, il faut raccorder un système d’alimentation en eau propre avec un régulateur de débit et un adaptateur spécifique, et utiliser un anneau de boue et un joint en caoutchouc lors du forage en plafond.
En cas de forage en plafond, le foret doit être relevé pour positionner correctement l’anneau de boue, qui doit être fixé solidement pour éviter toute infiltration d’eau dans l’appareil.
Le foret doit être sélectionné en fonction du diamètre inscrit sur le corps du foret, et un trou doit être découpé dans le joint à la taille appropriée.
Pendant l’utilisation, il faut exercer une pression modérée et régulière, en évitant tout excès qui ralentirait le moteur ou provoquerait une surcharge. Le forage dans des matériaux armés nécessite un régime moteur plus faible et une pression initiale plus forte. Lors du forage à l’eau, il faut s’assurer que le débit d’eau évacue correctement les débris de forage. Lors du forage à sec, l’aspirateur doit être en fonctionnement pour capter la poussière.
Le moteur dispose d’une fonction de protection contre la surcharge qui interrompt le fonctionnement en cas de blocage ou surcharge excessive du foret. Pour réinitialiser cette protection, il faut arrêter l’appareil, dégager le foret, puis redémarrer.
L’appareil s’arrête automatiquement après trois minutes d’inactivité.
Pour le changement du foret, il faut impérativement retirer la batterie, porter des gants de protection et s’assurer que l’appareil est refroidi. Le foret est fixé sur la broche de perçage et la broche peut être verrouillée avec une clé fournie pour faciliter le remplacement.
Le moteur peut également être utilisé en mode accessoire pour le malaxage de béton, en sélectionnant ce mode via la touche dédiée (E-Gang) qui réduit la vitesse de rotation et la puissance.
Enfin, l’appareil peut être connecté via Bluetooth à l’application Husqvarna Fleet Services pour le suivi et la gestion des opérations, mais cette fonction n’intervient pas directement dans l’usage manuel.
En cas de fonctionnement non conforme, par exemple blocage du foret, il faut arrêter immédiatement l’appareil, dégager la cause du blocage avant de redémarrer.

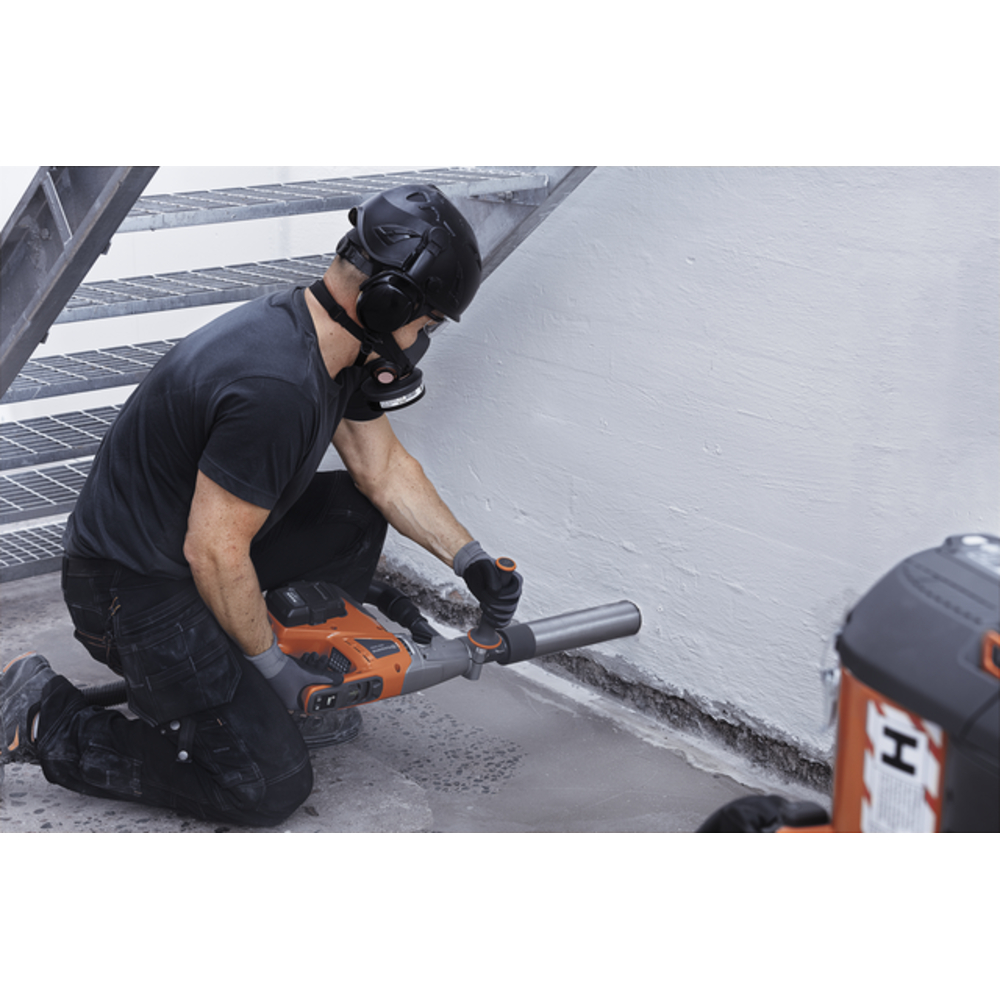

Le rendement attendu est un forage efficace dans le béton, la brique ou le bloc léger, avec un diamètre maximal de 75 mm en utilisation manuelle et jusqu’à 100 mm avec support, en mode sec ou humide selon la préparation.
Le principe d’utilisation consiste à insérer et fixer correctement la batterie dans son emplacement, démarrer l’appareil en appuyant sur la touche ON/OFF, puis actionner la gâchette pour lancer la rotation du foret. Le changement de vitesse s’effectue via un sélecteur de vitesse mécanique et une touche de sélection de deux vitesses électroniques (E-Gang). Le forage peut se faire à sec ou à l’eau, selon la préparation de l’appareil.
Pour le forage à sec, il faut connecter un aspirateur de poussières adapté au raccord prévu sur l’appareil. Pour le forage à l’eau, il faut raccorder un système d’alimentation en eau propre avec un régulateur de débit et un adaptateur spécifique, et utiliser un anneau de boue et un joint en caoutchouc lors du forage en plafond.
En cas de forage en plafond, le foret doit être relevé pour positionner correctement l’anneau de boue, qui doit être fixé solidement pour éviter toute infiltration d’eau dans l’appareil.
Le foret doit être sélectionné en fonction du diamètre inscrit sur le corps du foret, et un trou doit être découpé dans le joint à la taille appropriée.
Pendant l’utilisation, il faut exercer une pression modérée et régulière, en évitant tout excès qui ralentirait le moteur ou provoquerait une surcharge. Le forage dans des matériaux armés nécessite un régime moteur plus faible et une pression initiale plus forte. Lors du forage à l’eau, il faut s’assurer que le débit d’eau évacue correctement les débris de forage. Lors du forage à sec, l’aspirateur doit être en fonctionnement pour capter la poussière.
Le moteur dispose d’une fonction de protection contre la surcharge qui interrompt le fonctionnement en cas de blocage ou surcharge excessive du foret. Pour réinitialiser cette protection, il faut arrêter l’appareil, dégager le foret, puis redémarrer.
L’appareil s’arrête automatiquement après trois minutes d’inactivité.
Pour le changement du foret, il faut impérativement retirer la batterie, porter des gants de protection et s’assurer que l’appareil est refroidi. Le foret est fixé sur la broche de perçage et la broche peut être verrouillée avec une clé fournie pour faciliter le remplacement.
Le moteur peut également être utilisé en mode accessoire pour le malaxage de béton, en sélectionnant ce mode via la touche dédiée (E-Gang) qui réduit la vitesse de rotation et la puissance.
Enfin, l’appareil peut être connecté via Bluetooth à l’application Husqvarna Fleet Services pour le suivi et la gestion des opérations, mais cette fonction n’intervient pas directement dans l’usage manuel.
En cas de fonctionnement non conforme, par exemple blocage du foret, il faut arrêter immédiatement l’appareil, dégager la cause du blocage avant de redémarrer.
Le rendement attendu est un forage efficace dans le béton, la brique ou le bloc léger, avec un diamètre maximal de 75 mm en utilisation manuelle et jusqu’à 100 mm avec support, en mode sec ou humide selon la préparation.
Votre produit HUSQVARNA est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur. Pour les robots de tontes, une checklist respective sera à suivre pour l'envoi en SAV de l'article. Elle vous sera fournie en retour de mail à votre demande.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les diamètres de forage possibles avec le moteur de forage DM 540i en mode manuel et avec support ?
En utilisation manuelle, le moteur accepte des forets de 25 à 75 mm de diamètre. Avec un bâti de perçage, il permet de forer jusqu’à 100 mm. Ces plages garantissent une adaptation aux différents besoins de chantier.
Comment se prépare l’appareil pour un forage à sec et un forage à l’eau ?
Pour le forage à sec, il est impératif de connecter un aspirateur de poussières au raccord prévu. Pour le forage à l’eau, il faut raccorder un système d’alimentation en eau propre avec un régulateur de débit et un adaptateur spécifique, tout en utilisant un anneau de boue et un joint en caoutchouc lors du forage en plafond.
Comment fonctionne la protection contre la surcharge du moteur ?
Le moteur dispose d’une fonction de protection qui interrompt le fonctionnement en cas de blocage ou surcharge excessive du foret. Pour réinitialiser cette protection, il faut arrêter l’appareil, dégager le foret, puis redémarrer le moteur.
Quels sont les critères de sécurité à respecter lors de l’utilisation du DM 540i ?
Il est essentiel de toujours utiliser le ou les poignées supplémentaires verrouillées, de porter les équipements de protection individuelle adaptés, et de ne jamais forer au-dessus de sa tête sans utiliser un anneau de boue et une protection étanche. Le forage à sec nécessite un aspirateur adapté pour éviter l’inhalation de poussières. L’appareil s’arrête automatiquement après trois minutes d’inactivité pour prévenir les risques.
Comment s’effectue le changement du foret ?
Avant de changer le foret, il faut impérativement retirer la batterie, porter des gants de protection et s’assurer que l’appareil est refroidi. Le foret est fixé sur la broche de perçage qui peut être verrouillée avec une clé fournie pour faciliter le remplacement.
Comment fonctionne la connectivité intégrée et à quoi sert-elle ?
Le moteur est équipé d’une connectivité Bluetooth Low Energy intégrée, permettant de le connecter à l’application Husqvarna Fleet Services. Cette fonctionnalité facilite le suivi de la machine, la localisation, la gestion du temps de fonctionnement et des intervalles d’entretien.
Quels sont les réglages de vitesse disponibles et comment les utiliser ?
Le DM 540i propose deux vitesses mécaniques, complétées par une sélection électronique (E-Gang) offrant deux modes. Le changement de vitesse s’effectue via un sélecteur mécanique et une touche électronique, permettant d’adapter la vitesse de rotation en fonction du diamètre du foret et du matériau à percer.
