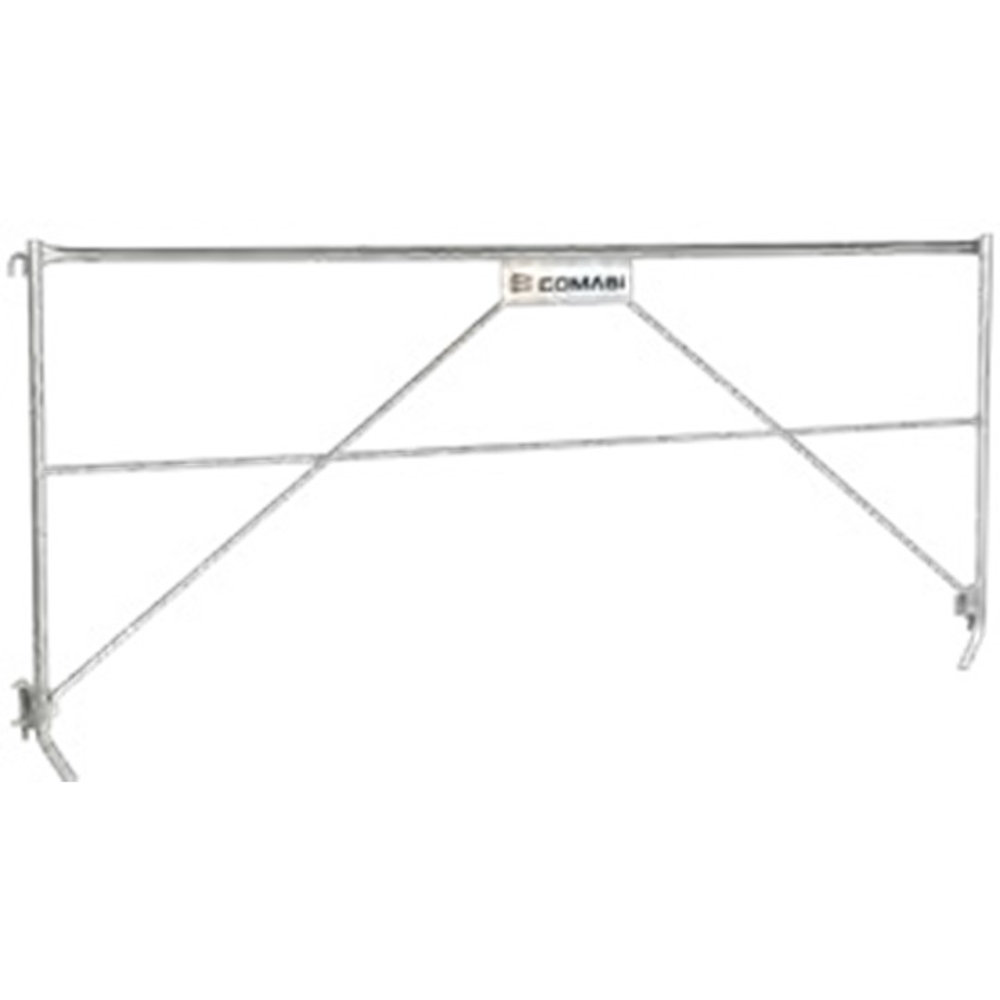

FUSIO150 Garde corps diagonalisant Montage / Démontage en sécurité 1 personne - TUBESCA COMABI - 04004035
Référence : T02504004035
Découvrez FUSIO150 Garde corps diagonalisant Montage / Démontage en sécurité 1 personne - TUBESCA COMABI - 04004035 disponible à l'achat
- Montage et démontage sécurisé par une seule personne
- Garde-corps permanent en acier robuste
- Plinthe très résistante pour une sécurité accrue
- Compatible avec plusieurs séries d'échafaudages
- Idéal pour les chantiers nécessitant un soutien fiable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
FUSIO150 Garde corps diagonalisant Montage / Démontage en sécurité 1 personne - TUBESCA COMABI - 04004035 : Ce garde-corps permanent monobloc en acier assure un montage/démontage sécurisé par une seule personne.
Plinthe très résistante, compatible avec plusieurs séries d'échafaudages.
Compatible R200 Progress : Oui
Compatible R200 Record : Oui
Compatible M368 : Oui
Matériau : Acier
L’utilisation s’appuie sur le principe d’un nœud rigide (M368 ou R200) permettant la fixation perpendiculaire des éléments tels que longerons, diagonales, consoles et garde-corps. Le montage s’effectue en positionnant les éléments sur les douilles du nœud, puis en assurant leur blocage par clavetage ou par un système de verrouillage adapté (selon le type de diagonale et de nœud utilisé). Le montage peut se faire dans différentes orientations (de 0° à 180° pour le système M368), avec la particularité que seul le montage à 0° autorise les porte-à-faux et l’utilisation des diagonales.
Le garde-corps FUSIO150 est utilisé dans le cadre du montage d’échafaudages fixes, notamment pour assurer la sécurité en bordure de plancher. Il est employé dans divers contextes de chantier, y compris des configurations complexes, grâce à sa compatibilité avec les systèmes multidirectionnels et cadres rigides.
En cas de montage non conforme aux cas décrits dans la notice, il est nécessaire de disposer de plans d’exécution et d’une note de calculs validés par une personne compétente.
Le résultat attendu est un montage sécurisé du garde-corps par une personne seule, garantissant la protection en bordure d’échafaudage dans les conditions normales d’utilisation. Le système assure la fixation rigide des éléments pour maintenir la stabilité et la sécurité de l’ensemble.
Ainsi, pour utiliser ce garde-corps, il convient de procéder au montage/démontage en respectant les étapes de fixation sur le nœud, le verrouillage des éléments, et en s’assurant que l’orientation et la configuration correspondent aux cas standards décrits, afin d’obtenir un montage sûr et stable.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Comment ce garde-corps assure-t-il la sécurité lors du montage et démontage par une seule personne ?
Le garde-corps FUSIO150 est conçu en système monobloc en acier, permettant un montage et un démontage sécurisés par une seule personne. Le principe repose sur la fixation rigide des éléments sur un nœud (M368 ou R200) par clavetage ou verrouillage adapté, garantissant ainsi stabilité et protection en bordure d’échafaudage.
Avec quels systèmes d’échafaudages ce garde-corps est-il compatible ?
Le FUSIO150 est compatible avec plusieurs séries d’échafaudages, notamment les systèmes multidirectionnels M368 et les cadres rigides R200 Progress et Record. Cette compatibilité permet son intégration dans différentes configurations de chantier.
Quelles sont les conditions d’utilisation spécifiques à respecter pour garantir la sécurité du montage ?
Le montage doit respecter les cas standards décrits dans la notice, notamment l’orientation des éléments (de 0° à 180° pour le système M368, avec porte-à-faux autorisé uniquement à 0°). En cas d’écart, des plans d’exécution et une note de calcul validés par une personne compétente sont obligatoires.
Quels éléments techniques différencient ce garde-corps pour un usage chantier sécurisé ?
Ce garde-corps est équipé d’une plinthe très résistante pour une sécurité accrue. Il s’appuie sur un système de fixation perpendiculaire indispensable entre longerons, diagonales, consoles et garde-corps, assurant un nœud rigide et stable.
Quel est l’impact de la compatibilité avec les systèmes M368 et R200 sur la flexibilité d’usage ?
La compatibilité avec ces systèmes multidirectionnels et cadres rigides permet une grande flexibilité d’usage sur chantier, facilitant la gestion du stock, la rapidité de montage et la prise en compte de configurations complexes.
