FUSIO220 Garde corps diagonalisant Montage / Démontage en sécurité 1 personne - TUBESCA COMABI - 04004033
Référence : T02504004033
Découvrez FUSIO220 Garde corps diagonalisant Montage / Démontage en sécurité 1 personne - TUBESCA COMABI - 04004033 disponible à l'achat
- Montage et démontage sécurisé par une seule personne
- Garde-corps permanent monobloc en acier
- Résistant avec peu de nécessité de diagonale
- Compatible avec plusieurs systèmes R200
- Idéal pour assurer la sécurité sur les chantiers
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

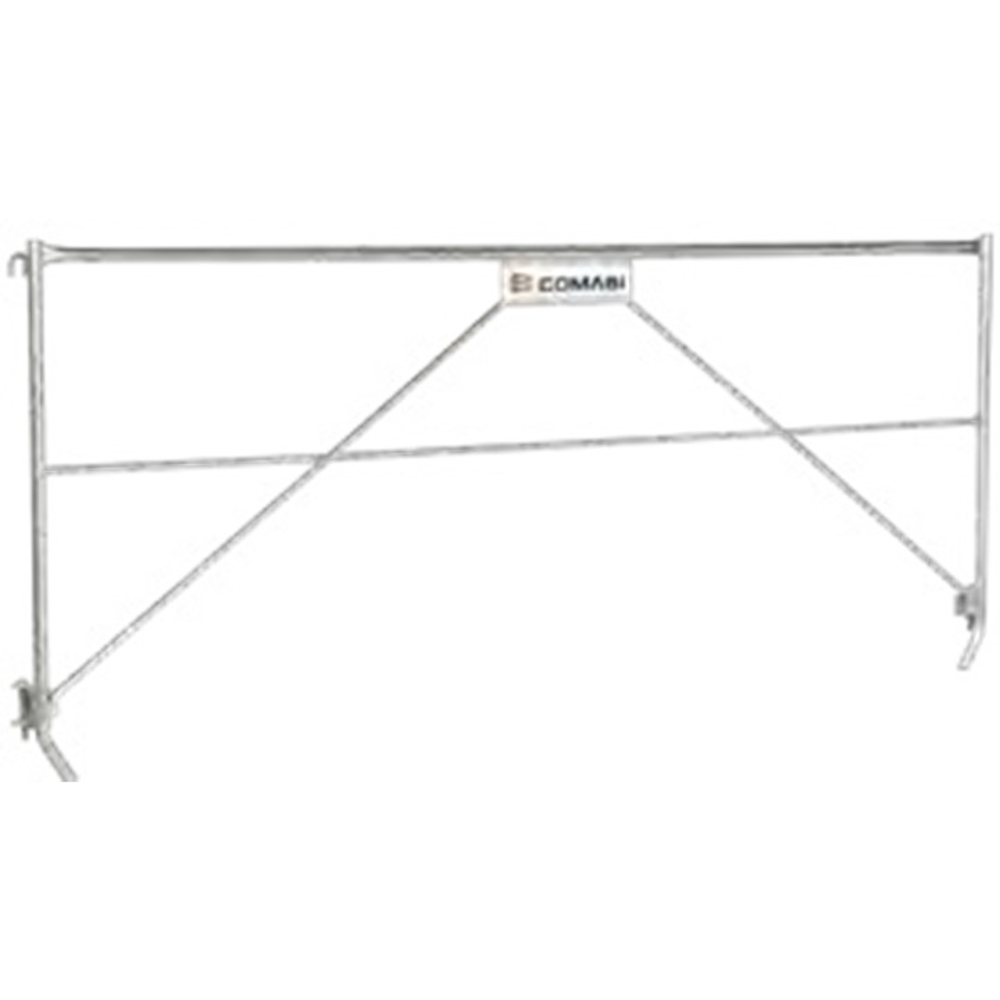

FUSIO220 Garde corps diagonalisant Montage / Démontage en sécurité 1 personne - TUBESCA COMABI - 04004033 est un garde-corps permanent monobloc en acier, conçu pour un montage/démontage sécurisé par une seule personne.
Résistant, il ne nécessite pas de diagonale sauf en départ.
Compatible R200 Progress : Oui
Compatible R200 Record : Oui
Compatible M368 : Oui
Matériau : Acier
L’utilisation s’inscrit dans le cadre des systèmes multidirectionnels M368 et R200 PROGRESS / RECORD, compatibles entre eux, permettant un montage rapide sur la plupart des configurations de chantier, même complexes. Le système M368 est multidirectionnel à 360° sur 8 positions, tandis que le système R200 repose sur des cadres rigides en H monoblocs soudés.
Le montage commence généralement par la mise en place du cadre de départ, suivi de l’élévation avec la pose des garde-corps monoblocs FUSIO220. Les diagonales (RCM ou DV) sont utilisées pour assurer le contreventement efficace à partir du nœud, notamment en reprise de charge pour porte-à-faux. Le montage est compatible avec différents types de longerons et planchers.
Le produit est destiné à être utilisé dans des contextes de travaux de maçonnerie, charpente, couverture, ainsi que sur des chantiers complexes comme monuments historiques, industries lourdes, navales, chimiques, ou de raffinage. L’usage doit respecter les configurations décrites dans la notice, sous peine de nécessiter des plans d’exécution et notes de calcul spécifiques.
En cas de montage non conforme, il est impératif de se rapprocher du Bureau d’Étude Applications Chantiers pour établir les plans et notes de calculs adaptés.
Le résultat attendu est un montage sécurisé, stable et conforme aux réglementations en vigueur, permettant un usage sûr du garde-corps en situation de chantier.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Comment s’effectue le montage et démontage en sécurité avec le garde-corps FUSIO220 ?
Le garde-corps FUSIO220 est conçu pour un montage et démontage sécurisé par une seule personne. L’installation repose sur un nœud rigide assurant la fixation et la sécurité sur chaque douille, avec un blocage par clavetage des montants, étriers, diagonales et autres éléments. Le montage s’effectue à 0°, 45° ou 90°, mais seul le montage à 0° autorise les porte-à-faux et l’utilisation des diagonales.
Avec quels systèmes ce garde-corps est-il compatible ?
Le FUSIO220 est compatible avec les systèmes multidirectionnels M368 ainsi que les systèmes R200 Progress et Record. Cette compatibilité facilite un montage rapide sur la plupart des configurations de chantier, même complexes, en utilisant les mêmes planchers, garde-corps et accessoires.
Quels éléments assurent la stabilité et la sécurité du garde-corps sur chantier ?
La stabilité est assurée par le principe du nœud rigide, qui garantit une fixation solide entre les différents éléments. Les diagonales (types RCM ou DV) sont utilisées pour le contreventement, notamment en reprise de charge pour porte-à-faux. Le montage doit être conforme aux configurations décrites dans la notice pour garantir la sécurité et la stabilité.
Quelles sont les limites d’utilisation ou conditions spécifiques à respecter ?
Le produit doit être monté selon les cas décrits dans la notice. Tout écart nécessite des plans d’exécution et notes de calculs spécifiques réalisés par le Bureau d’Étude Applications Chantiers (BEAC). L’usage non conforme peut compromettre la sécurité et la stabilité du garde-corps.
Quels sont les matériaux et caractéristiques techniques du garde-corps FUSIO220 ?
Le garde-corps est fabriqué en acier, garantissant résistance et durabilité. Il est un garde-corps permanent monobloc, avec peu de nécessité d’utilisation de diagonales sauf en départ. Il est compatible avec plusieurs systèmes R200 et M368.
Comment le garde-corps répond-il aux exigences normatives et réglementaires ?
Le montage et l’utilisation des garde-corps s’inscrivent dans un cadre réglementaire strict, incluant le respect des décrets et arrêtés relatifs aux échafaudages. La notice rappelle l’obligation de formation des intervenants, la nécessité de disposer de la notice fabricant ou de plans adaptés, ainsi que la responsabilité du dirigeant. Le produit est conforme aux exigences de stabilité et sécurité définies par la réglementation en vigueur.
