Générateur de fumée - TROTEC - FS 200

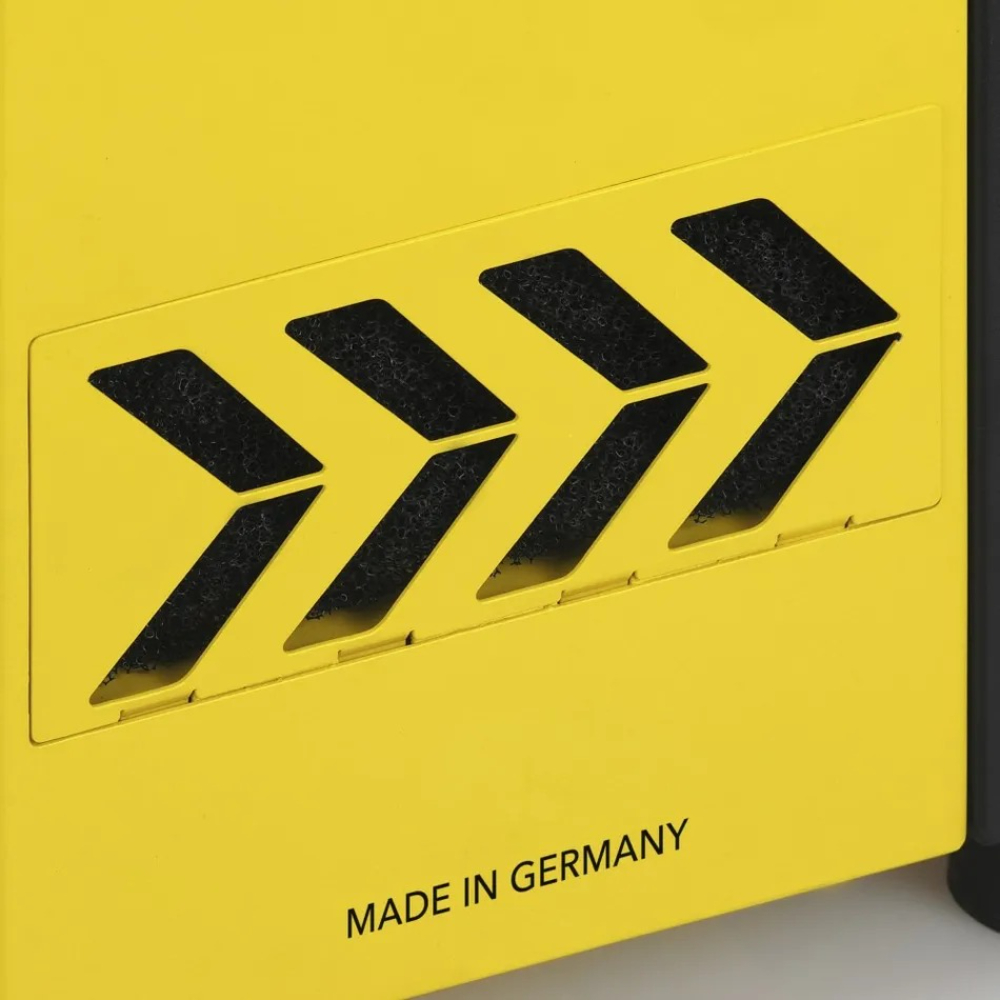

Le générateur de fumée FS200 de TROTEC est un appareil professionnel conçu pour produire une fumée dense et homogène, idéal pour la détection de fuites, les tests de ventilation, la mise en scène ou les effets spéciaux. Fabriqué en Allemagne, il se distingue par sa robustesse, sa compacité et sa facilité d’utilisation, tout en offrant des performances fiables et constantes dans le temps.

Grâce à son carter en aluminium léger mais résistant, le FS200 est facilement transportable même dans des espaces exigus ou à travers des échelles de sécurité. Sa conception compacte intègre un support de bidon pliable, permettant un rangement et un transport simplifiés. L’appareil combine une turbine de soufflage extrêmement puissante, un chauffage performant et une pompe à fluide réglable en continu, ce qui garantit une fumée dense et un débit constant pendant plusieurs minutes, sans interruption pour réchauffage. La consommation de fluide reste maîtrisée, avec un maximum de 100 ml par minute à pleine puissance, et 30 ml/min à puissance réduite, ce qui optimise l’utilisation des consommables.

Le FS200 est doté d’une turbine réglable en continu et d’une pompe à fluide ajustable, permettant d’adapter le débit de fumée aux besoins spécifiques du contexte d’utilisation. L’appareil offre une pression de soufflage de 334 mbar, un débit de brouillard de 245 m³/h, et un temps de brouillard maximal d’environ 270 secondes. Son design industriel allemand assure non seulement un fonctionnement fiable mais également un entretien simplifié, le filtre se remplaçant en quelques secondes. L’ensemble des composants est protégé par un indice IP54, garantissant une résistance à la poussière et aux projections d’eau.

Le FS200 est livré avec tout le nécessaire pour une mise en œuvre immédiate : raccords, flexible de remplissage, tuyau de diffusion de 5 mètres et un bidon de 5 litres de concentré FluiTect. Sa puissance de turbine est de 1 600 W et celle de l’évaporateur de 1 500 W, pour un fonctionnement efficace et durable.

Ce générateur de fumée compact, léger et performant est idéal pour les professionnels nécessitant une production rapide et contrôlée de brouillard dense en toute sécurité.

• Pression de soufflage du brouillard : 334 mbar
• Débit d’air de brouillard : 245 m³/h / 68 l/s
• Temps de brouillard au niveau maximal : env. 270 s
• Puissance de la turbine du ventilateur : 1 600 W
• Puissance de l’évaporateur : 1 500 W
• Puissance absorbée max. : 3 100 W
• Temps de chauffe : env. 7 min
• Consommation de fluide max. : 100 ml/min / Consommation à puissance réduite : 30 ml/min
• Alimentation : 230 V / 50 Hz
• Dimensions (L x l x H) : 270 x 250 x 275 mm
• Tubulure de sortie turbine Ø 50/38 mm
• Régulation continue de la turbine et de la pompe à fluide

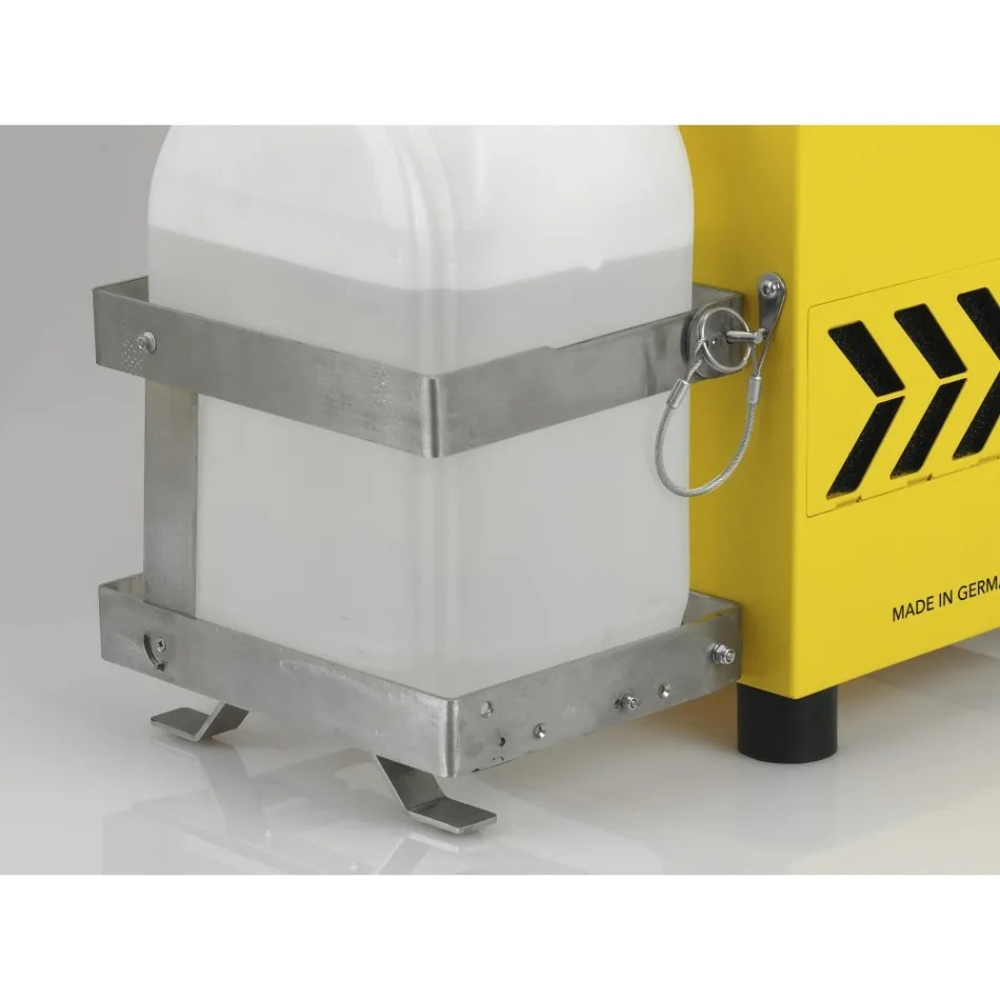

• Solution intégrale compacte avec support de bidon pliable
• Fabrication en aluminium léger et robuste
• Design industriel allemand

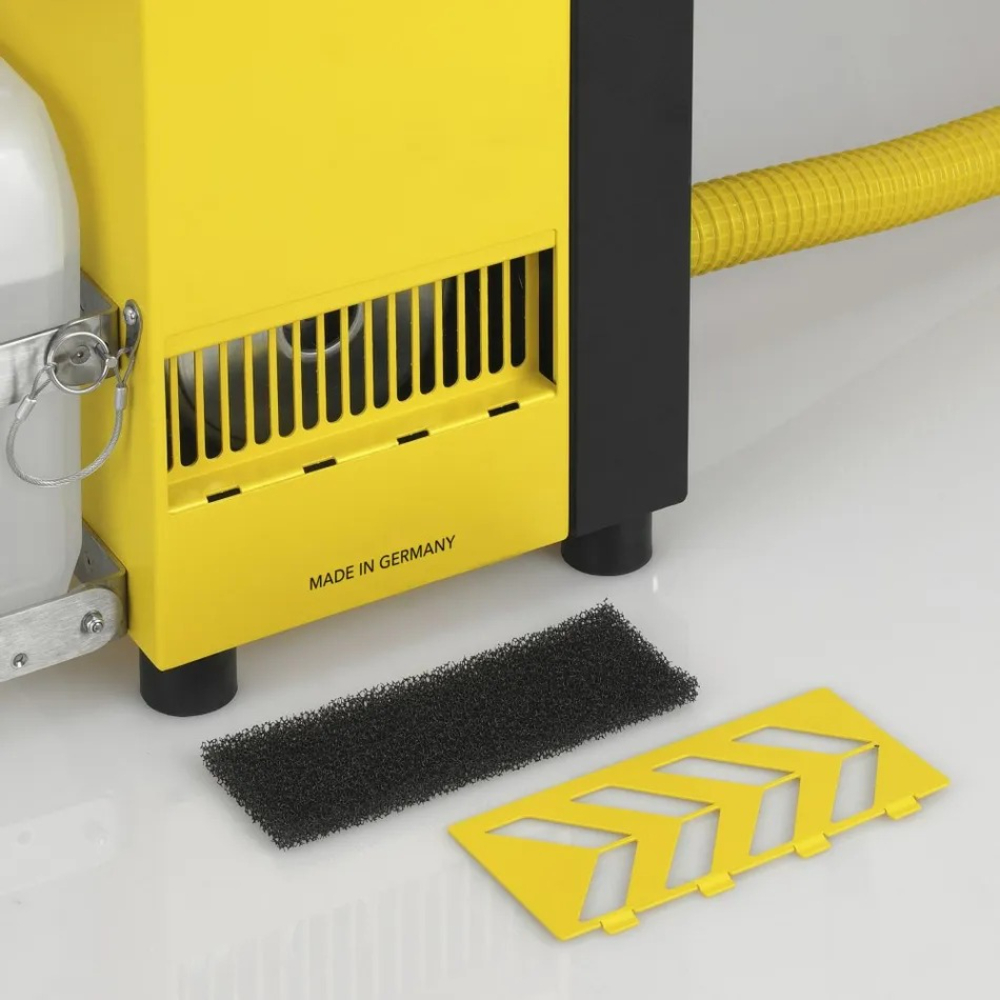

• Entretien facile – filtre remplaçable en quelques secondes
• Raccordement de process Ø 50/38 mm
• Indice de protection : IP54

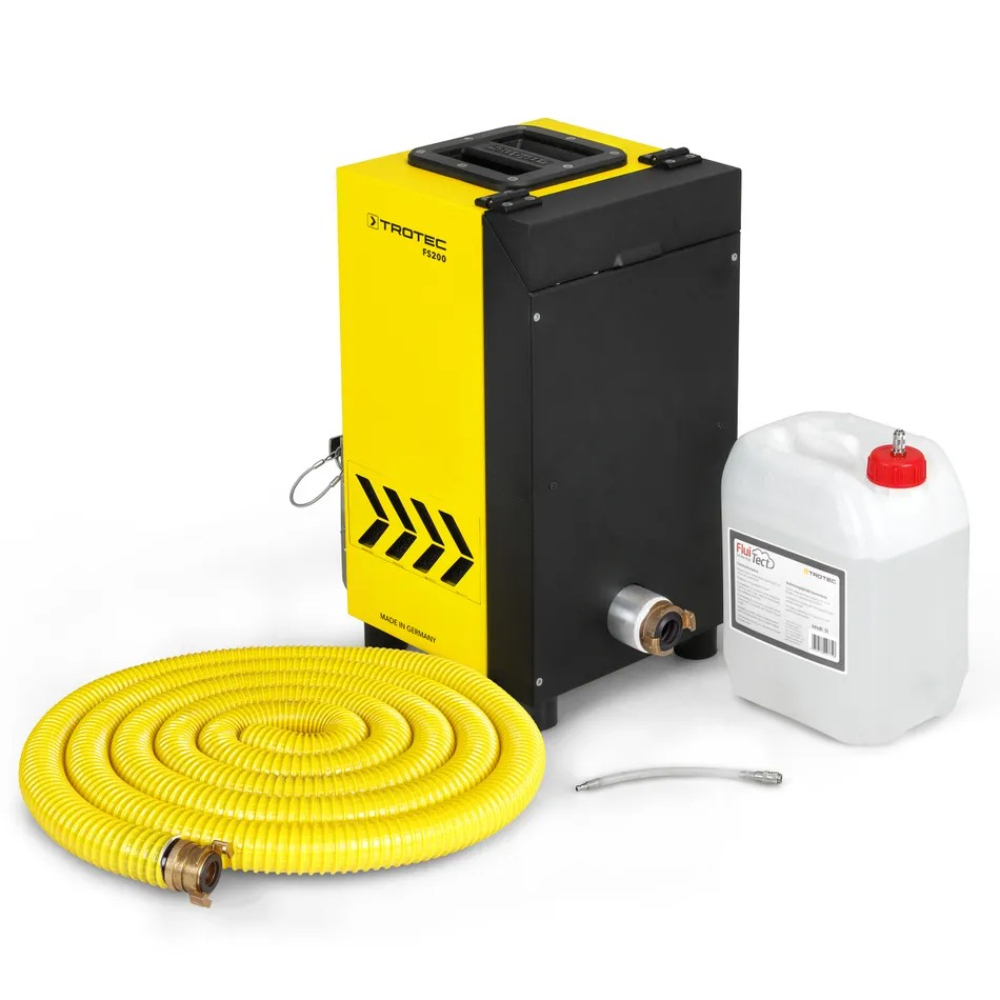

• Livré avec bidon 5 L FluiTect, flexible de remplissage et tuyau de diffusion 5 m

Le générateur de fumée FS 200 s’utilise pour produire du brouillard artificiel en aspirant un fluide à brouillard puis en le chauffant. L’appareil génère une pression grâce à une turbine intégrée qui permet d’acheminer le brouillard sur de longues distances ou dans des espaces avec une forte contre-pression.

Pour l’utiliser, il faut positionner l’appareil sur un sol dur, non inflammable, exempt de vibrations et suffisamment grand, en veillant à laisser au moins 2 mètres de distance avec les objets inflammables ou sensibles à la chaleur et à assurer une alimentation d’air frais suffisante.

Le raccordement s’effectue en branchant un tuyau de brouillard sur la sortie de l’appareil, puis en reliant l’autre extrémité à l’endroit à contrôler. Le bidon de fluide à brouillard doit être rempli et raccordé correctement pour éviter toute aspiration d’air dans le système. Après avoir branché l’appareil au secteur, on met en marche via l’interrupteur puis on attend la phase de chauffage (environ 7 minutes) jusqu’à ce que l’appareil soit prêt.

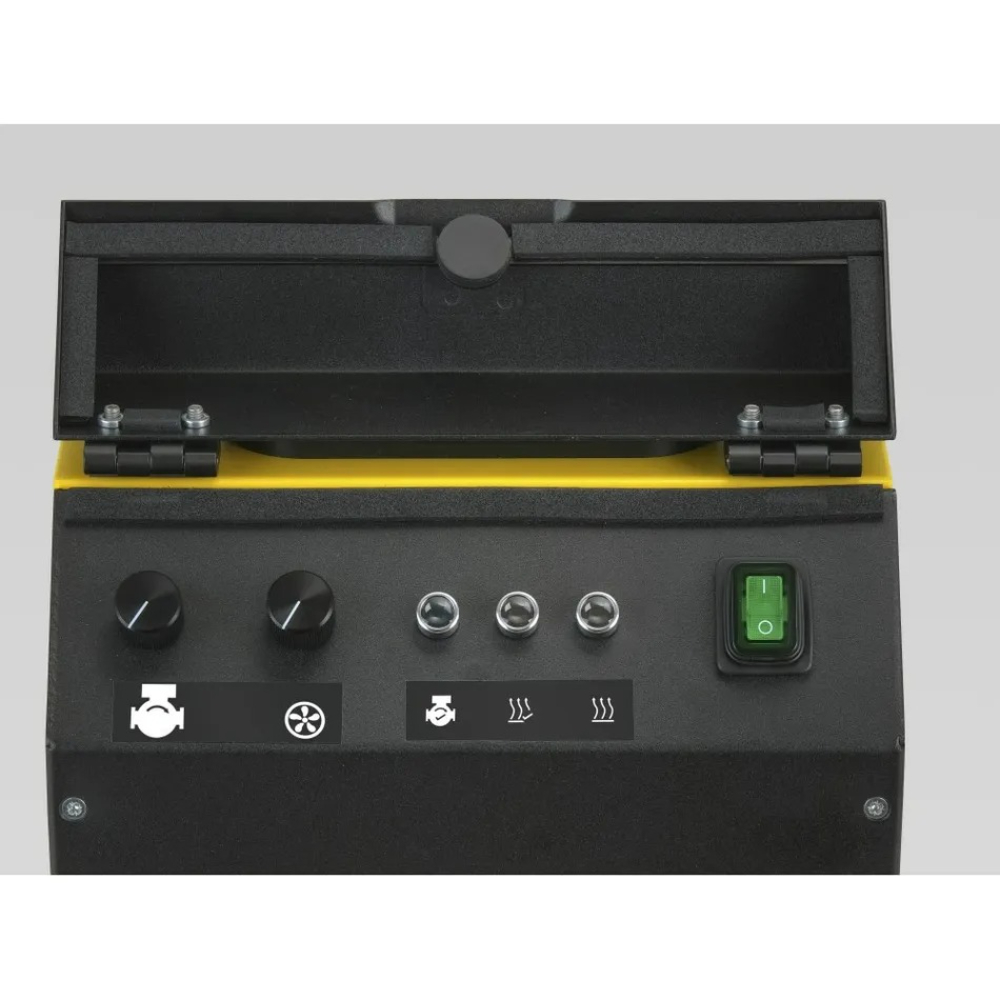

Ensuite, on règle la turbine et la pompe pour ajuster le débit d’air et la quantité de brouillard désirée. Le brouillard commence à sortir dès que la pompe est activée, et sa densité dépend des réglages des deux régulateurs. Si du brouillard sort par les grilles d’aération, cela signifie que la puissance de la turbine est insuffisante par rapport à la contre-pression.

L’appareil peut également être utilisé avec un réceptacle pour fumigène et des cartouches de fumée colorée, notamment pour des simulations d’incendie ou des contrôles d’étanchéité nécessitant un brouillard coloré. Dans ce cas, le réceptacle est raccordé au tuyau de sortie, la cartouche est allumée dans le panier, puis le couvercle est refermé et verrouillé. La vitesse de la turbine et la puissance de la pompe sont ajustées en fonction du mélange souhaité entre brouillard et fumée colorée.

Pour arrêter l’appareil, il faut d’abord éteindre la pompe, puis laisser tourner la turbine à vitesse moyenne pendant environ 20 secondes afin d’évacuer les restes de fluide, avant de couper l’alimentation électrique.

L’utilisation doit se faire exclusivement avec le concentré de brouillard FluiTect de Trotec. Le non-respect de cette consigne peut entraîner la formation de produits nocifs ou endommager l’appareil.

En cas de dysfonctionnement, il convient de vérifier les branchements électriques, le niveau de fluide, l’état des tuyaux et raccords, ainsi que les voyants de fonctionnement. Si le problème persiste, il faut contacter le service après-vente.

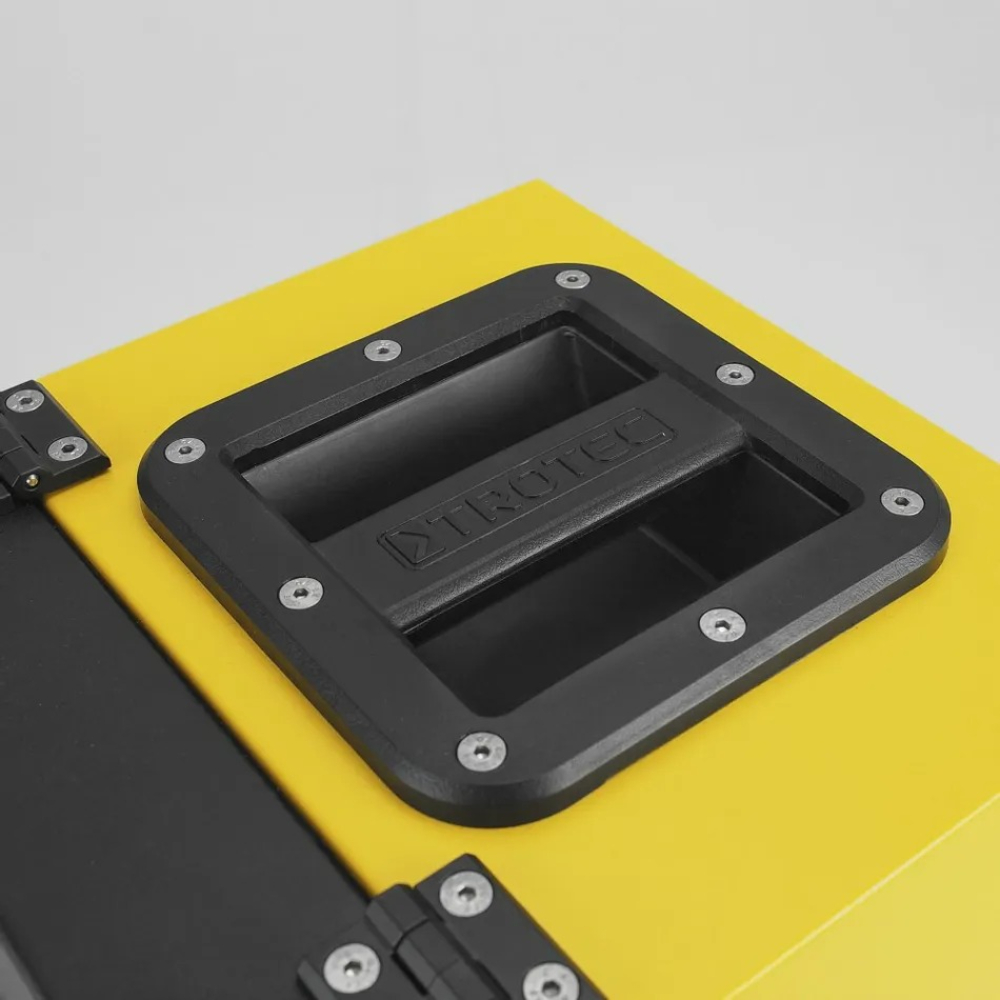

Le support pour bidon est pliable pour faciliter le transport. Lors du transport, le bidon doit être retiré et transporté séparément, et l’appareil doit être porté par la poignée prévue à cet effet.

L’appareil doit être stocké dans un endroit sec, à l’abri du gel, de la chaleur, de la poussière et de la lumière directe du soleil, et à une température conforme aux spécifications techniques.

Enfin, le nettoyage de l’appareil se fait avec un chiffon humide sans pénétration d’humidité dans le boîtier, et les éléments filtrants doivent être nettoyés régulièrement ou remplacés en cas de saleté excessive. Le réceptacle pour fumigène se nettoie avec une brosse en laiton.

Ce résumé reprend les étapes et conditions d’utilisation telles qu’elles sont explicitement indiquées dans la notice d’emploi du FS 200 (notamment pages 3 à 12).
