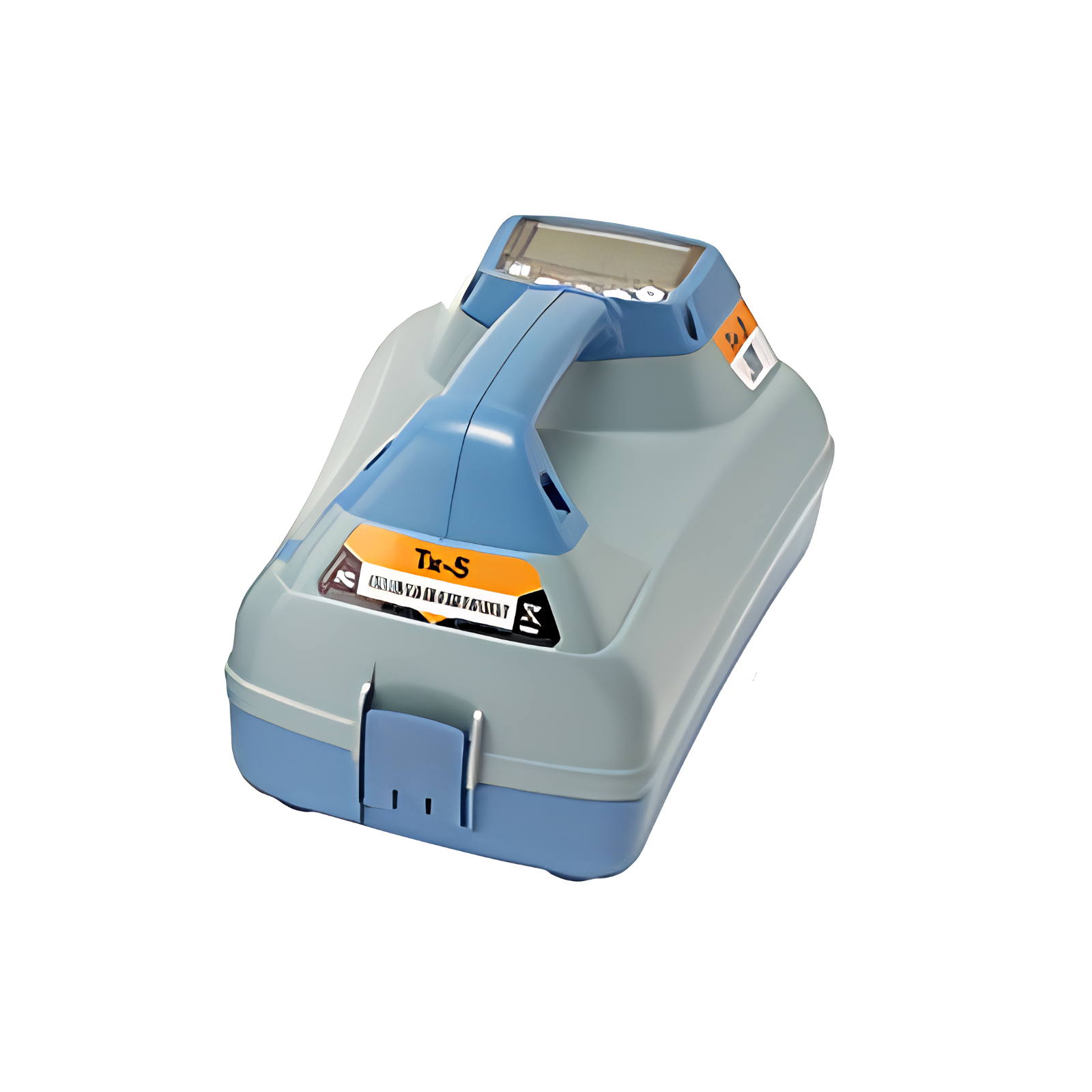

Générateur TX-5 RADIODETECTION - 10/TX5
Référence : R01210TX5
Découvrez Générateur TX-5 RADIODETECTION - 10/TX5 disponible à l'achat
- Puissance de sortie maximale de 5 W pour une détection précise
- Protection IP65 contre poussière et jets d’eau pour usage extérieur
- Autonomie jusqu’à 8 heures avec batterie Lithium-Ion intégrée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le générateur TX-5 de Radiodetection fait partie de la gamme des générateurs de signal Tx, conçue pour compléter les détecteurs de précision de câbles et canalisations tels que les modèles Radiodetection RD8200, RD7200, ainsi que les détecteurs de marqueurs et PCM.
Ce générateur polyvalent est livré avec un boîtier intégré, une bobine de fil de terre, une fiche de terre, des cordons de raccordement direct et un aimant.
Il offre une puissance maximale de sortie de 5 W, avec une tension maximale de 90 V et un courant maximal de 0,5 A.
La force relative du champ induit est de 0,9 pour ce modèle.
Le générateur TX-5 propose des réglages d’induction à 10 %, 20 %, 50 % et 100 % du maximum, ainsi que quatre niveaux de signal en raccordement direct adaptés à différentes fréquences, permettant une grande flexibilité d’utilisation.
Les fréquences actives prises en charge incluent notamment 512 Hz, 570 Hz, 640 Hz, 760 Hz, 870 Hz, 920 Hz, 940 Hz, 1090 Hz, 1450 Hz, ainsi que des fréquences plus élevées jusqu’à 200 kHz, avec des modes de fonctionnement en pince DC/CD et pince induction.
Le générateur affiche des informations essentielles telles que l’indicateur de charge des batteries, le mode de fonctionnement, le niveau de sortie, l’induction, le raccordement direct, le mode pince, ainsi que des alertes de tension et le volume sonore.
Sa construction robuste en plastique ABS moulé par injection garantit une bonne résistance, avec un poids de 3,9 kg en version piles alcalines et 3,8 kg avec batterie Lithium-Ion.
Ses dimensions sont de 350 x 220 x 220 mm.
Il bénéficie d’un niveau de protection IP65, assurant une protection contre la poussière et les jets d’eau provenant de toutes directions.
Le générateur est équipé d’un écran monochrome à cristaux liquides à fort contraste et d’un haut-parleur intégré résistant à l’eau.
Il fonctionne dans une plage de température de service de -20 °C à 50 °C et peut être stocké entre -40 °C et 70 °C.
Pour l’alimentation, il accepte 8 batteries D alcalines ou Ni-MH, ainsi qu’un bloc batterie rechargeable Lithium-Ion personnalisé.
L’autonomie en fonctionnement continu est de 4 heures avec piles alcalines, 7 heures avec Ni-MH et 8 heures avec Li-Ion.
L’entrée DC est de 12 V, 3 A.
Le générateur TX-5 est conforme aux normes de sécurité EN 60950-1:2006+A2:2013, EN 60950-22:2006, aux normes CEM EN 61326-1:2013 et aux directives européennes 2014/53/UE et ROHS 2011/65/EU.
Il est fabriqué selon la norme ISO 9001:2008 et respecte les exigences environnementales DEEE et ROHS.
Enfin, il est recommandé de stocker le générateur dans un environnement propre et sec, en veillant à ce que les points de connexion soient exempts de saleté et de corrosion.
Le nettoyage doit se faire avec un chiffon doux humidifié, sans utiliser de matériaux abrasifs ni de jets d’eau haute pression.
Ce générateur offre une puissance maximale de sortie de 5 W, une tension maximale de 90 V et un courant maximal de 0,5 A, avec une force relative du champ induit de 0,9. Il propose des réglages d’induction à 10 %, 20 %, 50 % et 100 % du maximum, ainsi que quatre niveaux de signal en raccordement direct adaptés à différentes fréquences, garantissant une grande flexibilité d’utilisation.
Les fréquences actives supportées incluent 512 Hz, 570 Hz, 640 Hz, 760 Hz, 870 Hz, 920 Hz, 940 Hz, 1090 Hz, 1450 Hz, ainsi que des fréquences plus élevées jusqu’à 200 kHz, avec des modes de fonctionnement en pince DC/CD et pince induction.
Le générateur affiche de nombreuses informations essentielles : indicateur de charge des batteries, mode de fonctionnement, niveau de sortie, induction, raccordement direct, mode pince, alertes de tension et volume sonore.
Sa construction en plastique ABS moulé par injection garantit robustesse et durabilité. Il pèse 3,9 kg avec piles alcalines et 3,8 kg avec batterie Lithium-Ion, et ses dimensions sont de 350 x 220 x 220 mm. Il bénéficie d’un indice de protection IP65, assurant une protection contre la poussière et les jets d’eau provenant de toutes directions.
L’affichage est un écran monochrome à cristaux liquides à fort contraste, associé à un haut-parleur intégré résistant à l’eau. Il fonctionne dans une plage de température de service de -20 °C à 50 °C et peut être stocké entre -40 °C et 70 °C.
Le générateur accepte 8 batteries D alcalines ou Ni-MH, ainsi qu’un bloc batterie rechargeable Lithium-Ion personnalisé. L’autonomie en fonctionnement continu est de 4 heures avec piles alcalines, 7 heures avec Ni-MH et 8 heures avec batterie Lithium-Ion. L’entrée DC est de 12 V, 3 A.
Le TX-5 est conforme aux normes de sécurité EN 60950-1:2006+A2:2013, EN 60950-22:2006, aux normes CEM EN 61326-1:2013, ainsi qu’aux directives européennes 2014/53/UE et ROHS 2011/65/EU. Sa fabrication respecte la norme ISO 9001:2008 et les exigences environnementales DEEE et ROHS.
Il est recommandé de stocker le générateur dans un environnement propre et sec, en veillant à ce que les points de connexion soient exempts de saleté et de corrosion. Le nettoyage doit être effectué avec un chiffon doux humidifié, sans utiliser de matériaux abrasifs ni de jets d’eau haute pression.
En résumé, le générateur TX-5 RADIODETECTION est un équipement performant, robuste et polyvalent, adapté aux professionnels du repérage de câbles et canalisations, offrant une large gamme de fréquences, une bonne autonomie et une interface utilisateur complète pour un usage précis et fiable.
- description du produit : générateur de signal conçu pour compléter les détecteurs de précision de câbles et canalisations radiodetection rd8200, rd7200, détecteur de marqueurs et pcm
- utilisation prévue : générateur polyvalent
- équipement standard : générateur, boîtier intégré, bobine de fil de terre, fiche de terre, cordons de raccordement direct, aimant
- sortie de puissance maxi : 5 W
- sortie de tension maxi : 90 V
- sortie de courant maxi : 0,5 A
- force relative du champ induit : 0,9
- réglages d’induction : 10 %, 20 %, 50 % et 100 % du maximum
- raccordement direct : 4 niveaux de signal selon fréquences (exemples : 256 Hz / 512 Hz : 35 mA à 245 mA, 8 kHz – 33 kHz : 5 mA à 500 mA)
- fréquences actives : 512 Hz, 570 Hz, 640 Hz, 760 Hz, 870 Hz, 920 Hz, 940 Hz, 1090 Hz, 1450 Hz, 4 kHz, 8 kHz, 33 kHz, 65 kHz, 82 kHz, 83 kHz, 131 kHz, 200 kHz (mode pince dc/cd et pince induction dc/cd)
- informations affichées : indicateur de charge des batteries, mode de fonctionnement, niveau de sortie, induction, raccordement direct, mode pince, alertes de tension, volume sonore
- construction : plastique abs moulé par injection
- poids : 3,9 kg avec piles alcalines, 3,8 kg avec batterie lithium-ion
- dimensions : 350 x 220 x 220 mm
- niveau de protection : ip65 (protégé contre la pénétration de poussière et jets d’eau de toutes directions)
- type d’affichage : monochrome, cristaux liquides à fort contraste
- options audio : haut-parleur intégré résistant à l’eau
- température de service : -20 °c à 50 °c
- température de stockage : -40 °c à 70 °c
- alimentation : 8 batteries d alcalines ou ni-mh, bloc batterie rechargeable lithium-ion personnalisé
- autonomie en fonctionnement continu : 4 h avec piles alcalines, 7 h avec ni-mh, 8 h avec lithium-ion
- entrée dc : 12 v, 3 a
- référence fournisseur : 10/tx5
- marque : radiodetection
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Quels sont les équipements inclus avec le générateur TX-5 RADIODETECTION ?
Le générateur TX-5 est livré avec un boîtier intégré, une bobine de fil de terre, une fiche de terre, des cordons de raccordement direct et un aimant. Ces accessoires permettent une connexion directe et une utilisation polyvalente avec les détecteurs compatibles.
Quelles sont les principales caractéristiques techniques à connaître pour choisir ce générateur ?
Le TX-5 offre une puissance maximale de sortie de 5 W, une tension maximale de 90 V et un courant maximal de 0,5 A. Il propose des réglages d’induction à 10 %, 20 %, 50 % et 100 % du maximum, ainsi que quatre niveaux de signal en raccordement direct adaptés à diverses fréquences. Sa force relative du champ induit est de 0,9, garantissant une détection précise.
Quelles fréquences de signal sont disponibles avec le générateur TX-5 ?
Ce générateur supporte une large gamme de fréquences actives, notamment 512 Hz, 570 Hz, 640 Hz, 760 Hz, 870 Hz, 920 Hz, 940 Hz, 1090 Hz, 1450 Hz, ainsi que des fréquences plus élevées jusqu’à 200 kHz. Il fonctionne en modes pince DC/CD et pince induction, offrant une grande flexibilité d’utilisation.
Quelle autonomie peut-on attendre selon le type de batterie utilisé ?
Le TX-5 fonctionne avec 8 batteries D alcalines, Ni-MH ou un bloc batterie rechargeable Lithium-Ion personnalisé. L’autonomie en fonctionnement continu est de 4 heures avec piles alcalines, 7 heures avec Ni-MH et jusqu’à 8 heures avec batterie Lithium-Ion.
Quelles sont les contraintes de stockage et d’entretien du générateur ?
Il est recommandé de stocker le générateur dans un environnement propre et sec, en veillant à ce que les points de connexion soient exempts de saleté et de corrosion. Le nettoyage doit être effectué avec un chiffon doux humidifié, sans utiliser de matériaux abrasifs ni de jets d’eau haute pression.
Le générateur TX-5 est-il adapté à une utilisation en extérieur ?
Oui, le générateur bénéficie d’un indice de protection IP65, assurant une protection contre la pénétration de poussière et les jets d’eau provenant de toutes directions, ce qui le rend adapté à des conditions d’utilisation extérieures.
