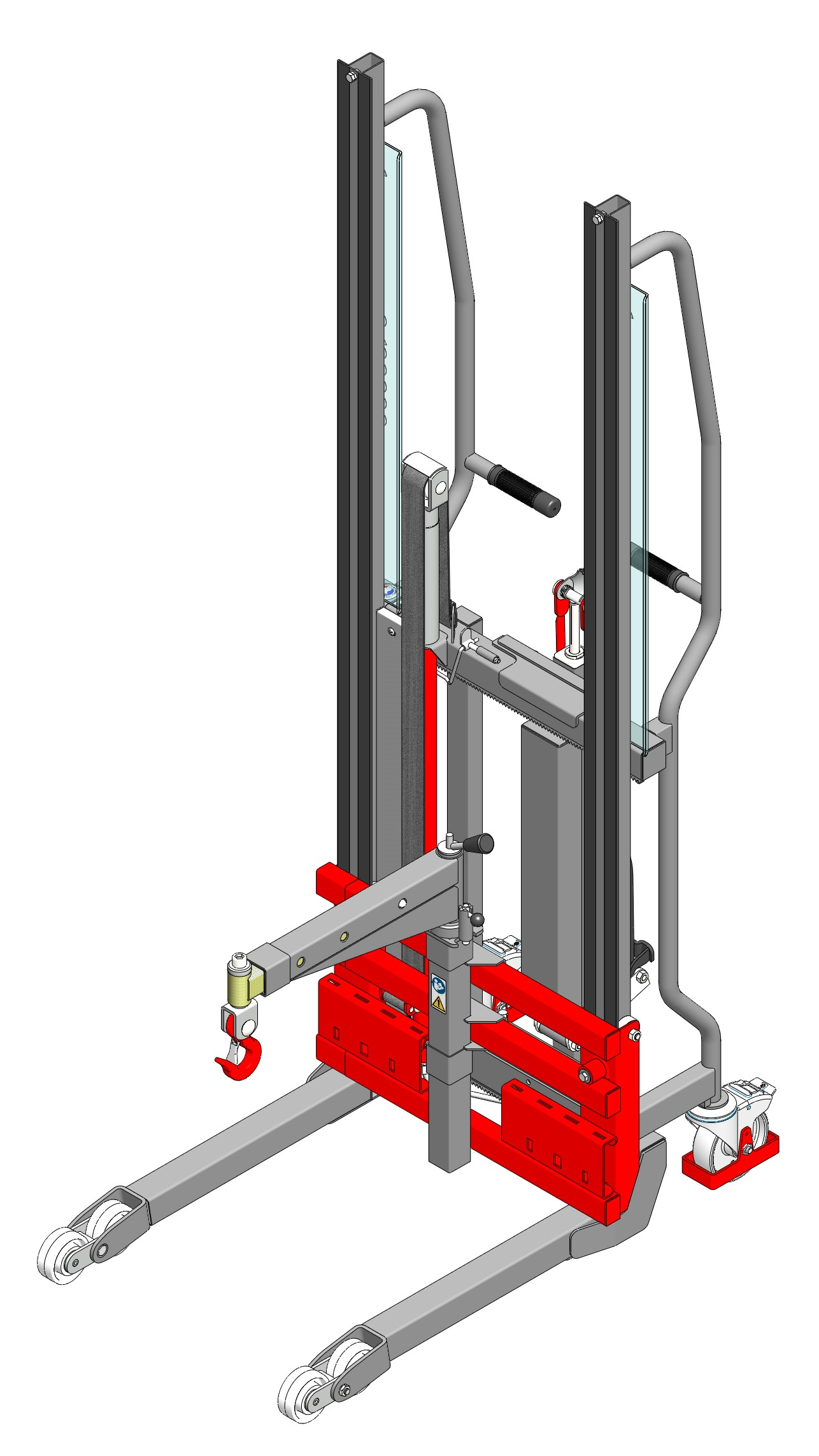

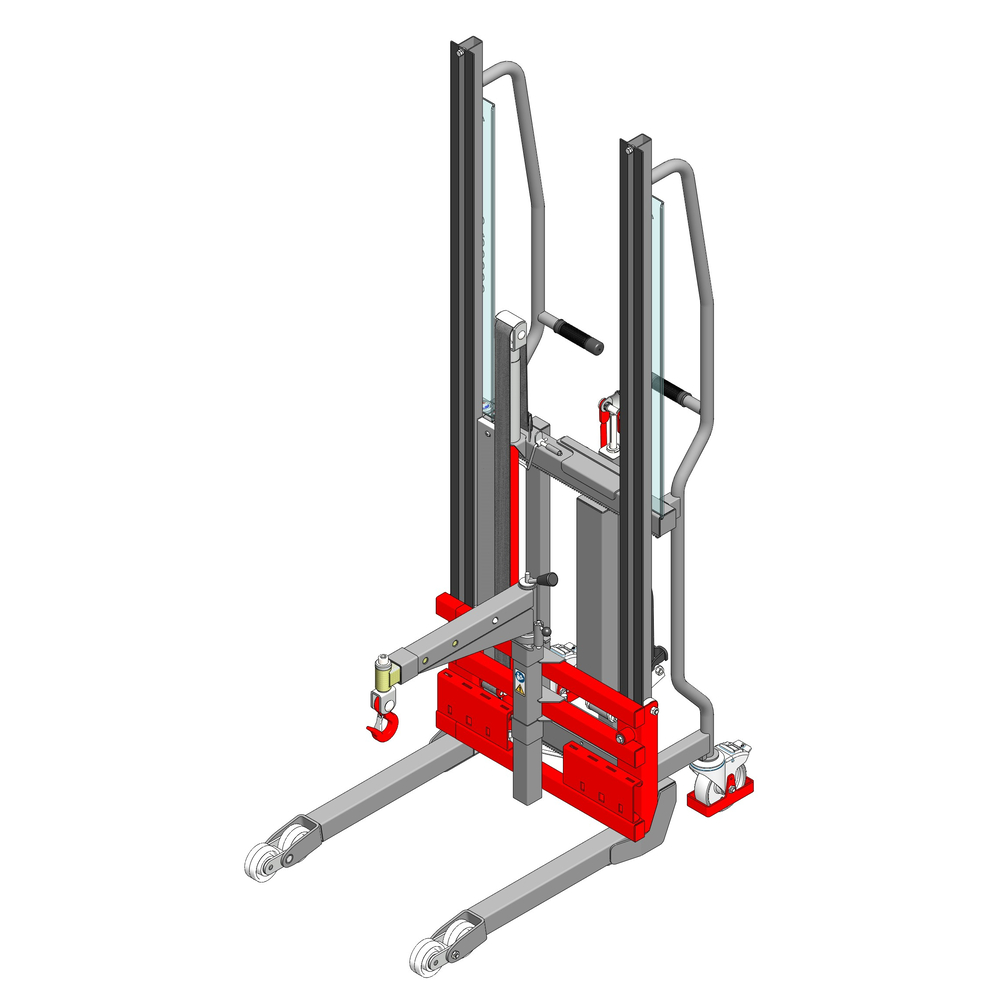

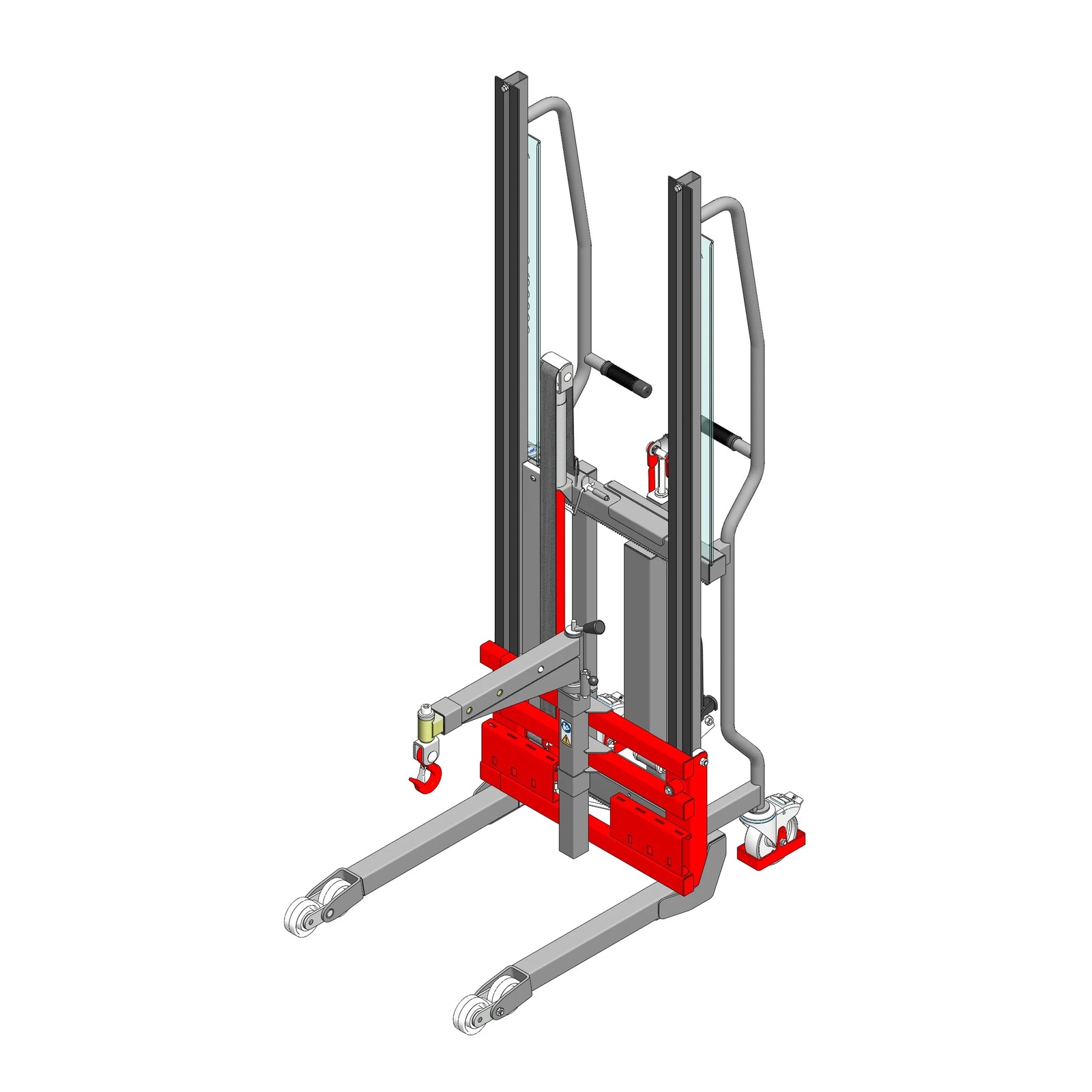

Gerbeur Lev à levée manuelle avec potence - 150 kg - FIMM - 855010516
Référence : F020855010516
Découvrez Gerbeur Lev à levée manuelle avec potence - 150 kg - FIMM - 855010516 disponible à l'achat
- Conception ergonomique pour un usage intensif
- Potence pivotante avec plusieurs positions de crochet
- Système de sécurité pour éviter le renversement
- Deux vitesses de levée pour un fonctionnement optimisé
- Course de levée maximale 1400 mm
Livraison offerte
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Gerbeur manuel à potence pivotante conçu pour une levée manuelle avec une capacité de charge variable de 150 à 400 kg selon la position du crochet.
Le gerbeur Lev dispose d'une potence pivotante équipée d'un crochet de 32 mm de diamètre.
Selon le modèle et la position du crochet, il offre trois positions de charge : pour la version 150 kg, les charges admissibles sont de 150 kg à 505 mm, 100 kg à 625 mm, et 50 kg à 715 mm des mâts.
Pour la version 400 kg, les capacités sont de 400 kg à 535 mm, 200 kg à 655 mm, et 100 kg à 745 mm.
Ces capacités sont conformes à la norme ISO 3691-5 pour une charge positionnée à 350 ou 500 mm des mâts.
Le gerbeur est doté de deux vitesses de levée au pied, adaptées selon le modèle, avec des courses de levée de 40 ou 70 mm par pompage, ou 20 ou 35 mm par pompage pour certaines variantes.
La course de levée maximale est de 1400 mm, avec une hauteur mini/maxi de levée allant de 460 à 1880 mm.
Sa construction robuste intègre un bâti à géométrie variable permettant d'écarter les longerons de 440 à 910 mm, ce qui optimise la stabilité et s’adapte aux charges les plus exigeantes.
Les roues avant sont en polyamide de 80 mm de diamètre, tandis que les deux roulettes arrière pivotantes de 125 mm sont équipées d’un système de freinage et d’une protection des pieds.
Pour la sécurité, un dispositif anti-renversement est intégré afin d’éviter tout basculement en cas d’obstacle sur la course de descente.
Ce gerbeur est conforme à la directive machine 2006/42/CE ainsi qu'à la norme ISO 3691-5.
Le poids total de l’appareil est de 92 kg, ce qui en fait un équipement léger et maniable.
Il est conçu pour une utilisation intensive en environnement industriel, avec une garantie de 10 ans hors pièces d’usure.
Les composants sont disponibles en stock avec un service après-vente et un entretien assurés dans l’usine de Normandie.
Ce gerbeur manuel avec potence pivotante est idéal pour les opérations de manutention en atelier, logistique ou industrie.
Il permet de soulever et positionner avec précision des charges allant jusqu’à 150 kg (ou 400 kg selon modèle), même dans des espaces restreints grâce à sa potence pivotante et sa géométrie variable.
Il offre une solution fiable et durable pour les opérateurs recherchant une manutention manuelle sans source d’énergie.
Les dimensions hors tout sont de 990 mm de largeur, 580 à 1050 mm de profondeur, et 1860 mm de hauteur.
Description :
Gerbeur à déplacement et levée manuelle, équipé d’un bâti à géométrie variable qui s’écarte pour s’adapter à la charge à manipuler. Conçu pour assurer ergonomie et sécurité aux professionnels, il dispose d’une potence pivotante avec un crochet de diamètre 32 mm. Le crochet peut être positionné en 3 emplacements différents : à 505 mm des mâts pour une capacité de 150 kg, à 625 mm pour 100 kg, et à 715 mm pour 50 kg. La capacité maximale est donnée pour une charge placée à 350 mm des mâts selon la norme ISO 3691-5.
Usages et applications :
Destiné à la manutention de charges jusqu’à 150 kg, ce gerbeur est adapté à des utilisations intensives dans des environnements professionnels nécessitant un équipement robuste et sécurisé.
Fonctionnement :
Le gerbeur fonctionne par levée manuelle avec deux vitesses possibles au pied, soit 40 mm ou 70 mm par pompage, permettant un réglage précis de la hauteur. La potence pivotante facilite la manipulation des charges suspendues.
Caractéristiques techniques détaillées :
- Charge utile : 150 kg
- Dimensions (L x l x H) : 990 x 580/1050 x 1860 mm
- Hauteur de levée mini/maxi : 460 à 1880 mm
- Potence avec 3 positions du crochet : 505 mm (150 kg), 625 mm (100 kg), 715 mm (50 kg)
- Ø crochet : 32 mm
- Roues avant Ø 80 mm en polyamide
- Roulettes arrière pivotantes Ø 125 mm en polyamide avec frein
- Poids à vide : 90 kg
Performances :
- Construction robuste adaptée à des utilisations intensives
- 2 vitesses de levée au pied (40 ou 70 mm par pompage)
- Géométrie variable assurant une meilleure stabilité par écartement des longerons
- Dispositif anti-renversement en cas d’obstacle sur la course de descente
Matériaux et composition :
- Bandage des roues en polyamide
- Structure en acier robuste adaptée à la manutention professionnelle
Compatibilités et accessoires :
- Compatible avec une large gamme d’accessoires montés en série, notamment plaques inclinables pour fûts métalliques ou plastiques (diamètre maxi 600 mm), rotofûts manuel pour vidage de fûts métalliques (Ø 310 à 600 mm), fourches coulissantes en acier (modèles 300 kg et 600 kg) avec écartement réglable.
Normes et certifications :
- Conforme à la directive machine 2006/42/CE
- Conforme à la norme ISO 3691-5
Conditions d’utilisation et recommandations :
- Usage manuel avec levée à pied
- Stabilité assurée par géométrie variable et freins sur roues arrière
- Protection des pieds intégrée sur roues arrière
- Éviter renversement grâce au dispositif de sécurité en cas d’obstacle
Avantages produit :
- Adaptabilité grâce au bâti à géométrie variable permettant d’écarter les longerons selon la charge
- Potence pivotante avec plusieurs positions du crochet pour une polyvalence accrue
- Robustesse et durabilité garanties par une construction solide et une garantie de 10 ans hors pièces d’usure
- Entretien facilité avec composants disponibles sur stock et service après-vente en usine en Normandie
Conditionnement, stockage, conservation :
- Livré monté
- Stockage recommandé dans un environnement sec et protégé pour préserver la durabilité des composants
Informations complémentaires :
- Poids à vide de 90 kg, facilitant la manipulation manuelle
- Écartement utile des longerons pour ce modèle : 440 à 910 mm
- Potence pivotante adaptée aux charges suspendues avec différentes capacités selon la position du crochet
Cette synthèse est basée sur les données techniques et descriptives présentes dans la fiche produit PDF FIMM pages 1 et 2.
- référence : 855010516
- capacité utile (cu) : 150 kg
- type de levée : manuelle
- vitesse de levée : 40 ou 70 mm/pompage
- course de levée : 1400 mm
- hauteur mini/maxi de levée : 460/1880 mm
- écartement utile des longerons : 440 à 910 mm
- potence avec 3 positions du crochet : à 505 mm des mâts capacité 150 kg, à 625 mm des mâts capacité 100 kg, à 715 mm des mâts capacité 50 kg
- diamètre du crochet : 32 mm
- roues avant : polyamide Ø 80 mm
- roulettes arrière pivotantes Ø 125 mm polyamide avec frein
- poids : 92 kg
| Charge utile en Kg | 150 |
FIMM
PARC D'ACTIVITES2 RUE DE L'INDUSTRIE
89303 - JOIGNY CEDEX
France
fimm@fimm.fr
Questions produits
Quelles sont les capacités de levage en fonction des positions du crochet de la potence pivotante ?
La potence pivotante dispose de trois positions pour le crochet de 32 mm de diamètre : à 505 mm des mâts pour une capacité de 150 kg, à 625 mm pour 100 kg, et à 715 mm pour 50 kg. Ces capacités sont données pour une charge positionnée à 350 mm des mâts conformément à la norme ISO 3691-5.
Comment la géométrie variable du bâti améliore-t-elle la stabilité du gerbeur ?
Le bâti à géométrie variable permet d’écarter les longerons pour s’adapter à la charge à manipuler, avec un écartement utile allant de 440 à 910 mm pour ce modèle. Cette adaptation améliore la stabilité lors de la manutention.
Quels dispositifs de sécurité sont intégrés pour prévenir le renversement du gerbeur ?
Le gerbeur est équipé d’un dispositif anti-renversement qui intervient en cas d’obstacle sur la course de descente. De plus, les roues arrière disposent d’une protection des pieds et d’un frein, contribuant à la sécurité globale de l’équipement.
Quelles sont les caractéristiques techniques liées à la levée manuelle ?
La levée est manuelle avec deux vitesses possibles au pied, soit 40 mm ou 70 mm par pompage, permettant un réglage précis de la hauteur. La course maximale de levée est de 1400 mm, avec une hauteur mini/maxi de 460 à 1880 mm.
Quels accessoires sont compatibles avec ce gerbeur pour étendre ses fonctionnalités ?
Ce gerbeur est compatible avec plusieurs accessoires montés en série, notamment des plaques inclinables pour fûts métalliques ou plastiques jusqu’à 600 mm de diamètre, un rotofûts manuel pour vidage de fûts métalliques de 310 à 600 mm, ainsi que des fourches coulissantes en acier avec écartement réglable.
