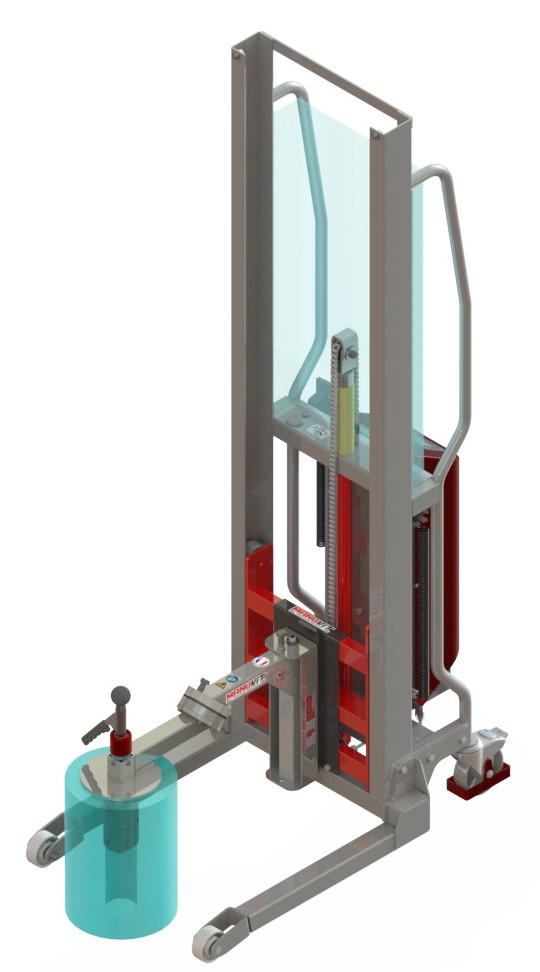

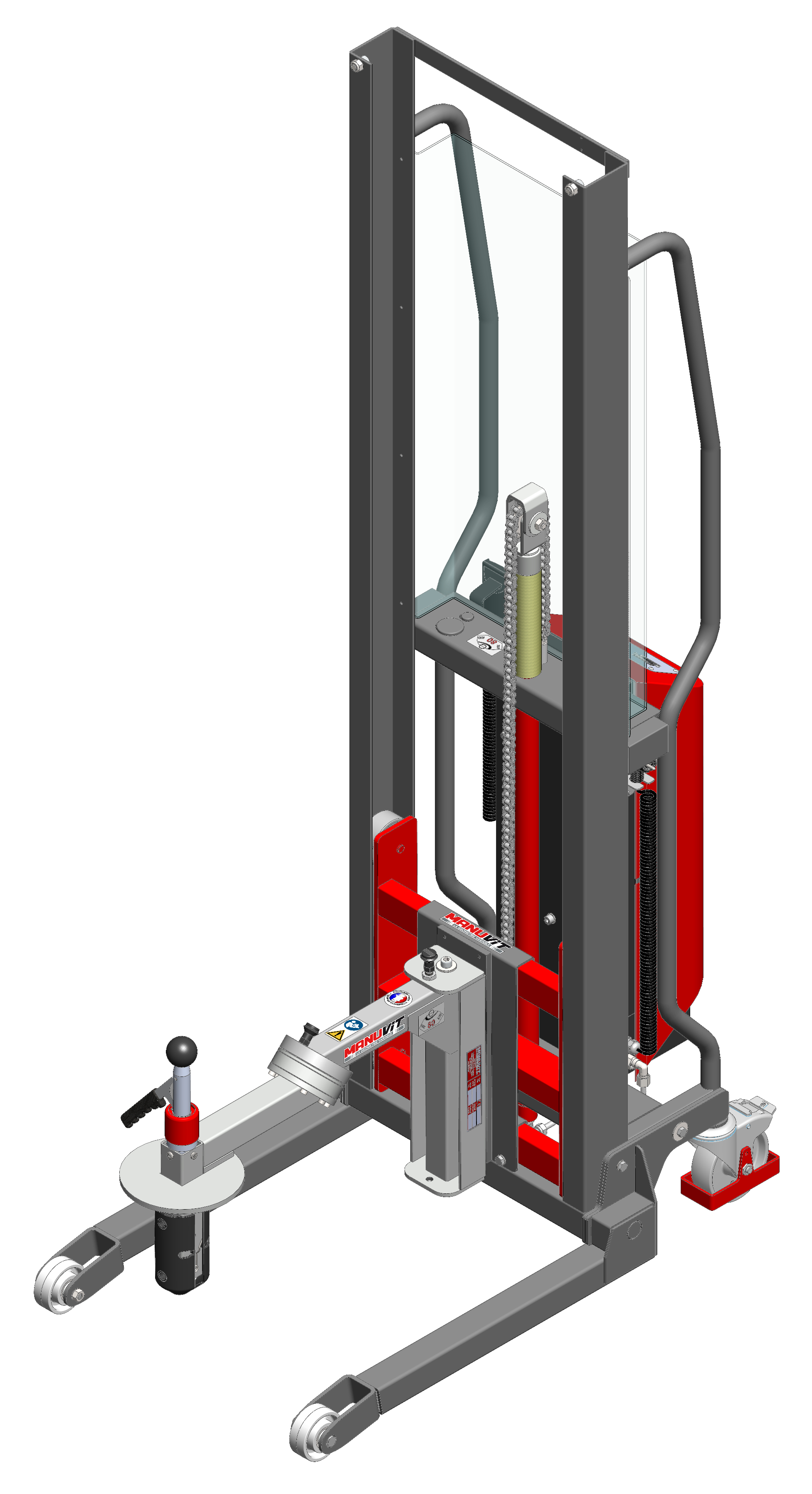

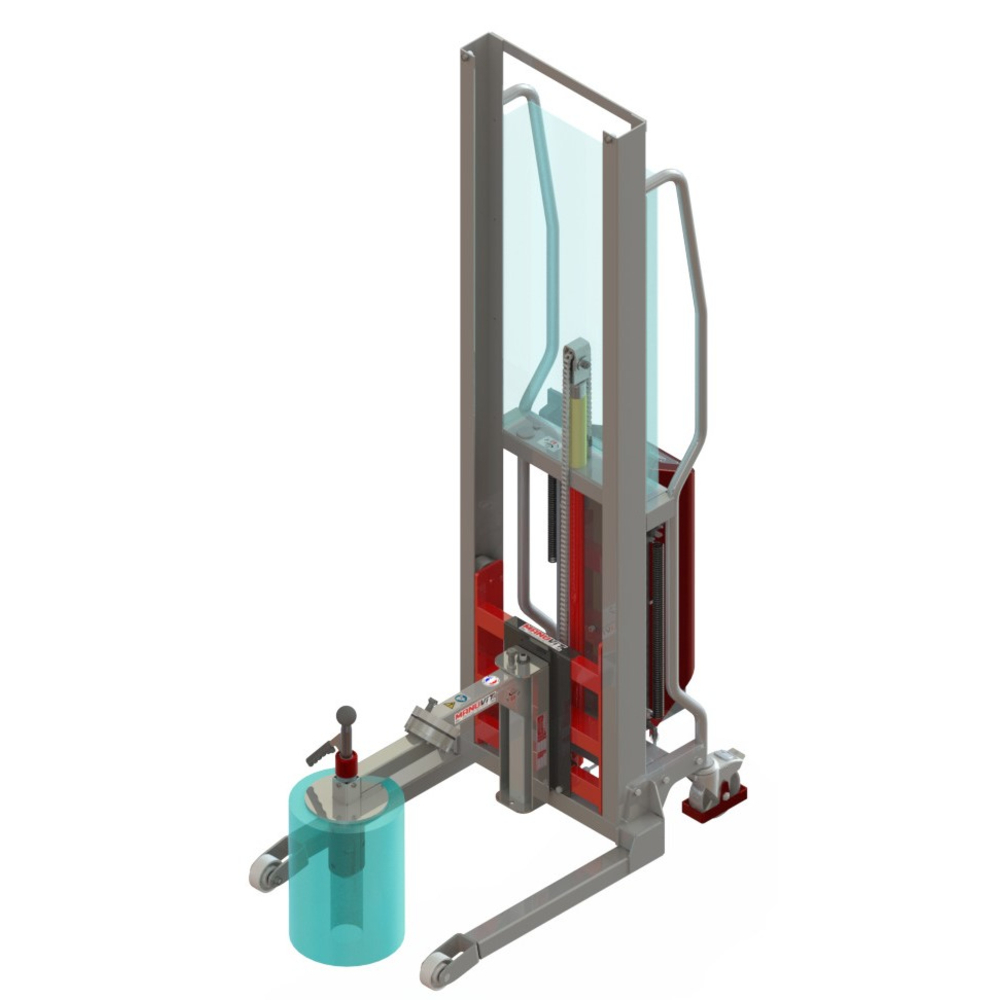

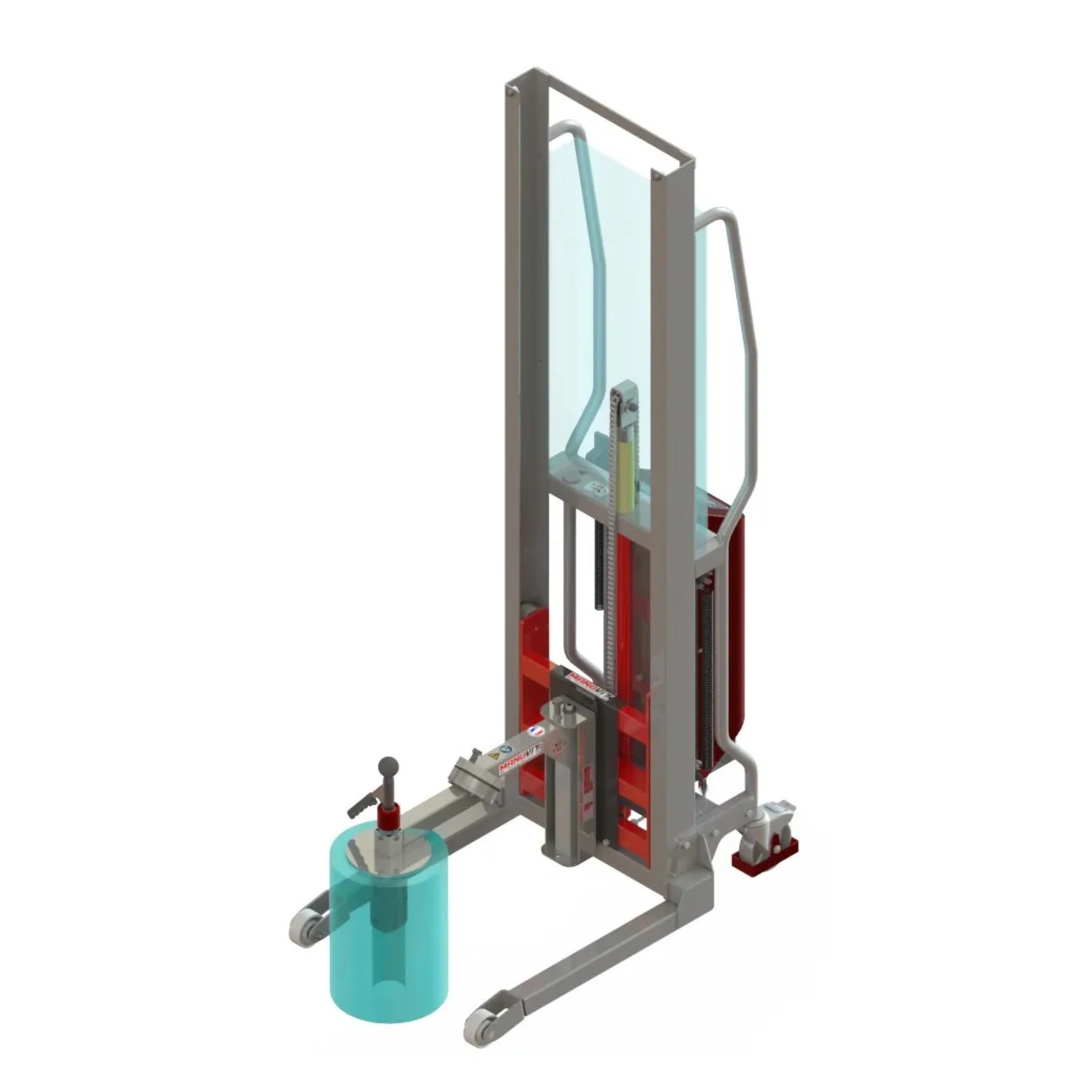

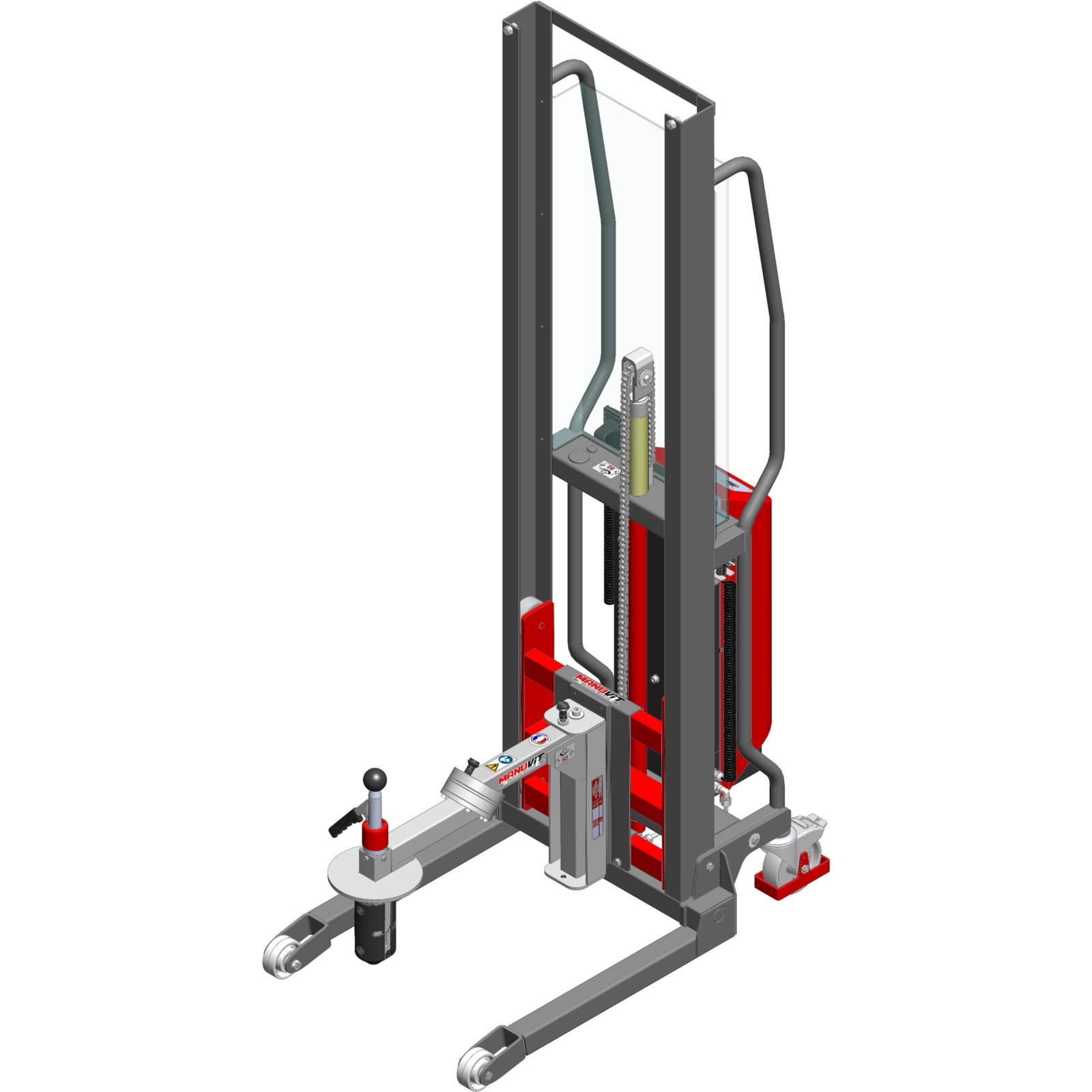

Gerbeur Levfix à levée électrique avec retourneur de bobines 80 kg - FIMM - 855000971
Référence : F020855000971
Découvrez Gerbeur Levfix à levée électrique avec retourneur de bobines 80 kg - FIMM - 855000971 disponible à l'achat
- Ergonomie optimisée pour un usage professionnel
- Retourneur de bobines pour un travail efficace
- Autonomie de 12h avec cycles de charge rapides
- Construction robuste pour utilisations intensives
- Sécurité renforcée avec protection des pieds et frein
Livraison offerte
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le Gerbeur Levfix à levée électrique avec retourneur de bobines 80 kg est un équipement professionnel conçu pour faciliter la manutention de bobines avec ergonomie et sécurité.
Il est équipé d'un retourneur de bobines 2 axes manuel à mâchoires, permettant de basculer une bobine de la position horizontale à verticale et inversement.
La prise s’effectue par mandrin pour alésages intérieurs de 70 mm, avec une capacité jusqu’à un diamètre extérieur de 900 mm et une laize comprise entre 200 et 600 mm.
La levée est électrique avec une vitesse de 135 mm/s sur une course de 1350 mm, offrant une hauteur de manutention allant de 175 mm à 1575 mm.
Cette levée assure un positionnement précis conforme à la norme ISO 3691-5, avec une charge positionnée à 250 mm des mâts.
La batterie est composée de deux éléments 12 V 22 Ah en technologie AGM, étanche et sans entretien, fournissant une tension totale de 24 Vcc.
L’autonomie atteint 12 heures pour 10 cycles par heure à pleine charge (300 kg).
Le temps de charge est de 4 heures pour 80 % et 8 heures pour 100 %, avec un chargeur 24 Vcc incorporé.
La construction robuste comprend des longerons standards équipés de galets boggies facilitant le passage sous palette.
Les roues avant ont un diamètre de 80 mm en polyamide, tandis que les roulettes arrière pivotantes de 125 mm sont également en polyamide et équipées d’un frein intégré.
Le déplacement est manuel, et le poids total de l’appareil est de 135 kg, garantissant une stabilité optimale.
Le gerbeur intègre des dispositifs de sécurité renforcés : protection des pieds aux roues arrière avec système de frein, et un dispositif anti-renversement en cas d’obstacle lors de la descente.
Il est conforme à la directive machine 2006/42/CE et à la norme ISO 3691-5.
Ce matériel est particulièrement adapté aux ateliers de production textile, papeterie ou conversion de bobines nécessitant des changements fréquents de position de bobines sans recourir à une grue.
Il est idéal pour la logistique interne où l’ergonomie est essentielle, réduisant la fatigue de l’opérateur grâce à la levée électrique et au retourneur manuel.
Son autonomie de batterie permet une utilisation intensive avec une cadence moyenne de 10 cycles par heure.
Les dimensions hors tout sont de 990 x 580 x 1930 mm, avec un écartement utile des longerons de 450 mm.
La capacité utile est de 80 kg, adaptée aux bobines spécifiées.
L’entretien est facilité par des composants disponibles en stock, avec un service après-vente assuré par l’usine en Normandie.
En résumé, le Gerbeur Levfix 855000971 combine performance, sécurité, ergonomie et robustesse pour une manutention efficace et sécurisée des bobines dans un cadre professionnel exigeant.
Fonctionnalités principales :
- Levée électrique avec une capacité de charge utile de 80 kg, adaptée pour bobines avec alésage intérieur de 70 mm, diamètre extérieur maximal de 900 mm et laize de 200 à 600 mm.
- Retourneur de bobines 2 axes manuel à mâchoires permettant de passer la bobine de la position horizontale à verticale et inversement, avec prise par mandrin.
- Déplacement manuel avec longerons standards équipés de galets boggies facilitant le passage sous une palette.
- Roues avant en polyamide de 80 mm de diamètre, roues arrière pivotantes de 125 mm en polyamide avec frein et protection des pieds.
- Batterie 24 Vcc composée de 2 x 12 V 22 Ah, étanches et sans entretien (AGM), offrant une autonomie de 12 heures pour 10 cycles par heure avec une charge de 300 kg.
- Chargeur 24 Vcc incorporé, temps de charge de 4 heures pour 80% et 8 heures pour 100%.
- Hauteur de levée variable de 175 mm à 1575 mm.
- Poids à vide de 134 kg.
Sécurité et conformité :
- Dispositif anti-renversement en cas d’obstacle lors de la descente.
- Conforme à la directive machine 2006/42/CE et à la norme ISO 3691-5.
- Roues arrière équipées de freins et protections des pieds.
Entretien et garantie :
- Garantie 3 ans hors pièces d’usure.
- Composants disponibles en stock.
- Service après-vente et entretien assurés dans l’usine de Normandie.
Accessoires compatibles (exemples) :
- Rotobidon™ en inox 304 L pour vider bidons et petits fûts cubiques ou cylindriques.
- Plateau inox de dimensions 500 x 400 mm.
- Éperon à galet inox pour bobines avec alésage Ø 53 mm.
- Fourches coulissantes acier réglables (modèles 200 kg et 600 kg).
- Pince automatique pour fûts métalliques ou plastiques de 60 à 220 L.
- Retourneur de fût manuel avec rotation à 360° et système de serrage par ceinture métallique.
Dimensions générales :
- Longueur : 990 mm
- Largeur : 580 mm
- Hauteur totale : 1930 mm
Performances :
- Vitesse de levée : 135 mm/s
- Capacité de charge selon norme ISO 3691-5 à 250 mm des mâts.
Avantages :
- Construction robuste adaptée aux usages intensifs.
- Conception ergonomique pour faciliter la manutention.
- Large gamme d’accessoires pour divers usages industriels.
- Sécurité renforcée par dispositifs intégrés.
Conditionnement et stockage :
- Livré monté.
- Stockage recommandé dans un environnement sec et à l’abri des intempéries.
Ce gerbeur est une solution polyvalente et fiable pour la manutention sécurisée de charges légères à moyennes, particulièrement adaptée aux bobines grâce à son retourneur intégré.
- référence : 855000971
- capacité utile (cu) : 80 kg
- types de charges : bobines
- dimensions hors tout (mm) : 990 x 580 x 1930
- type de levée : électrique
- vitesse de levée : 135 mm/s
- course de levée (mm) : 1350
- hauteur mini/maxi levée (mm) : 175/1575
- écartement utile des longerons (mm) : 450
- roues avant : Ø 80 mm polyamide
- roulettes arrière pivotantes : Ø 125 mm polyamide avec frein
- batterie : 24 Vcc, 2 éléments 12 V 22 Ah AGM, étanche et sans entretien
- chargeur : 24 Vcc incorporé
- prise de bobine par mandrin pour alésages intérieurs Ø 70 mm
- capacité bobine diamètre extérieur maximal : 900 mm
- laize bobine : 200 à 600 mm
- poids (kg) : 135
| Charge utile en Kg | 80 |
FIMM
PARC D'ACTIVITES2 RUE DE L'INDUSTRIE
89303 - JOIGNY CEDEX
France
fimm@fimm.fr
Questions produits
Quelles sont les capacités de charge et les dimensions des bobines que ce gerbeur peut manipuler ?
Ce gerbeur supporte une charge utile de 80 kg, avec une capacité de prise pour bobines ayant un alésage intérieur de 70 mm, un diamètre extérieur maximal de 900 mm et une laize comprise entre 200 et 600 mm. Ces spécifications garantissent une adaptation précise aux dimensions courantes des bobines industrielles.
Comment fonctionne le retourneur de bobines intégré au gerbeur ?
Le retourneur de bobines est manuel et à deux axes avec mâchoires. Il permet de basculer une bobine de la position horizontale à la verticale, et inversement, en assurant une prise sécurisée par le mandrin. Ce système facilite la manipulation sans nécessiter de repositionnement manuel fastidieux.
Quelles sont les caractéristiques de sécurité intégrées au gerbeur ?
Le gerbeur est équipé de roues arrière avec protection des pieds et frein. Un dispositif anti-renversement est également présent pour éviter tout basculement en cas d’obstacle lors de la descente. Il est conforme à la directive machine 2006/42/CE et à la norme ISO 3691-5, assurant ainsi un niveau de sécurité conforme aux exigences réglementaires.
Quelle est l’autonomie de la batterie et quels sont les temps de charge ?
La batterie est composée de deux éléments 12 V 22 Ah en technologie AGM, étanches et sans entretien, offrant une autonomie de 12 heures pour 10 cycles par heure avec une charge de 300 kg. Le chargeur 24 Vcc incorporé permet une charge rapide : 4 heures pour atteindre 80 % de la capacité et 8 heures pour une charge complète.
Comment la conception du gerbeur facilite-t-elle son utilisation sur chantier ?
Le gerbeur dispose de longerons standards équipés de galets boggies, ce qui facilite le passage sous une palette. Sa construction robuste est adaptée à des utilisations intensives, tandis que la levée électrique assure un gain d’ergonomie et de sécurité pour les opérateurs sur site.
