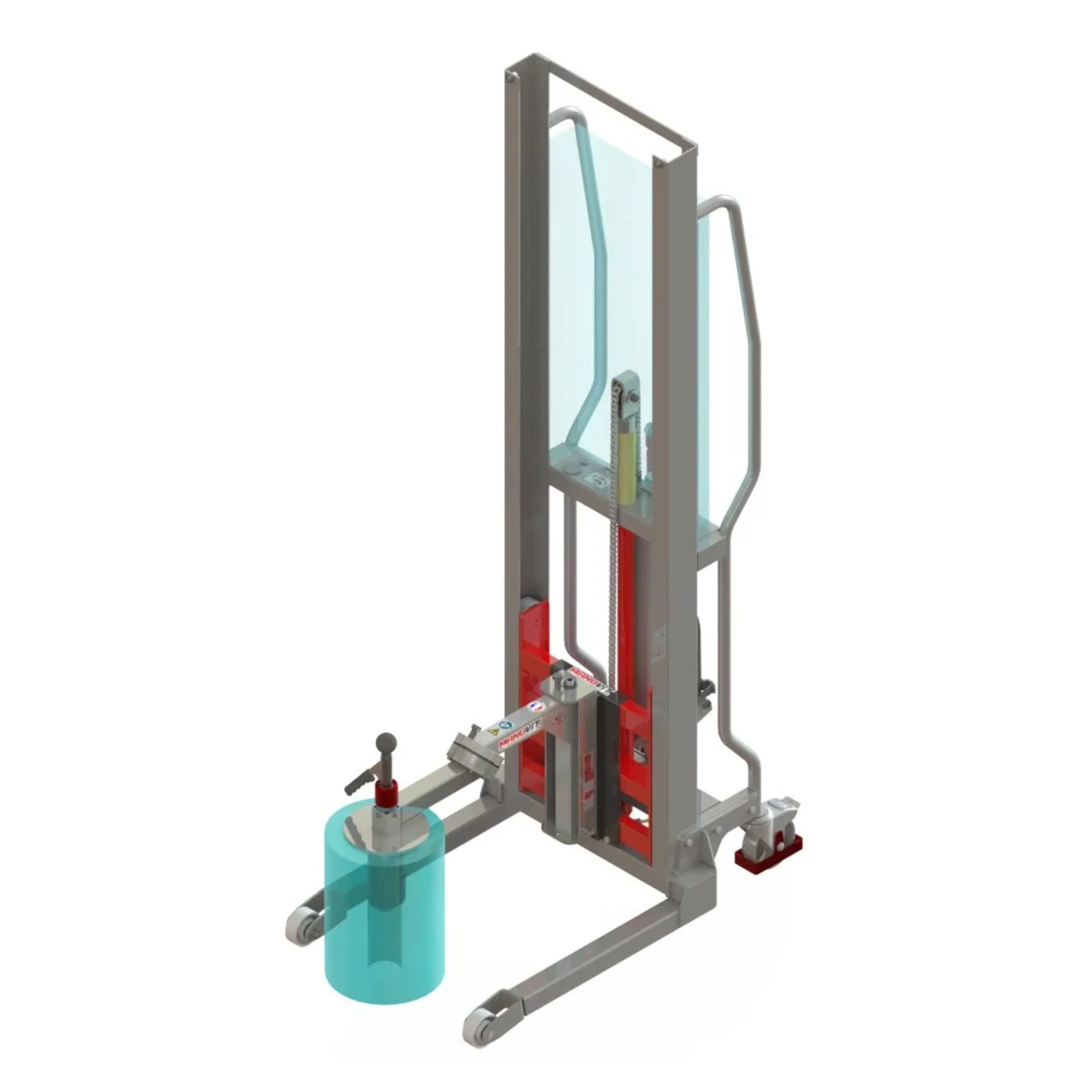

Gerbeur Levfix à levée manuelle avec retourneur de bobines 80 kg - FIMM - 855000968
Référence : F020855000968
Découvrez Gerbeur Levfix à levée manuelle avec retourneur de bobines 80 kg - FIMM - 855000968 disponible à l'achat
- Ergonomie et sécurité optimales pour les utilisateurs
- Retourne les bobines de manière simple et efficace
- Construction robuste pour des utilisations intensives
- Système de levée à deux vitesses pour plus de confort
- Conforme aux normes de sécurité en vigueur
Livraison offerte
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Gerbeur manuel Levfix à levée manuelle avec retourneur de bobines 2 axes à mâchoires, conçu pour faciliter la manipulation et le retournement des bobines dans les secteurs textile, papetier et assimilés.

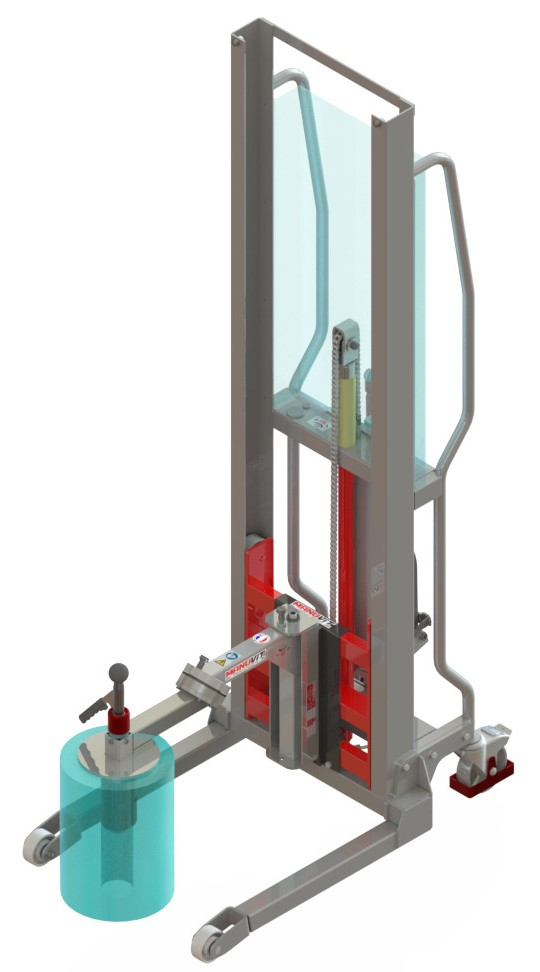

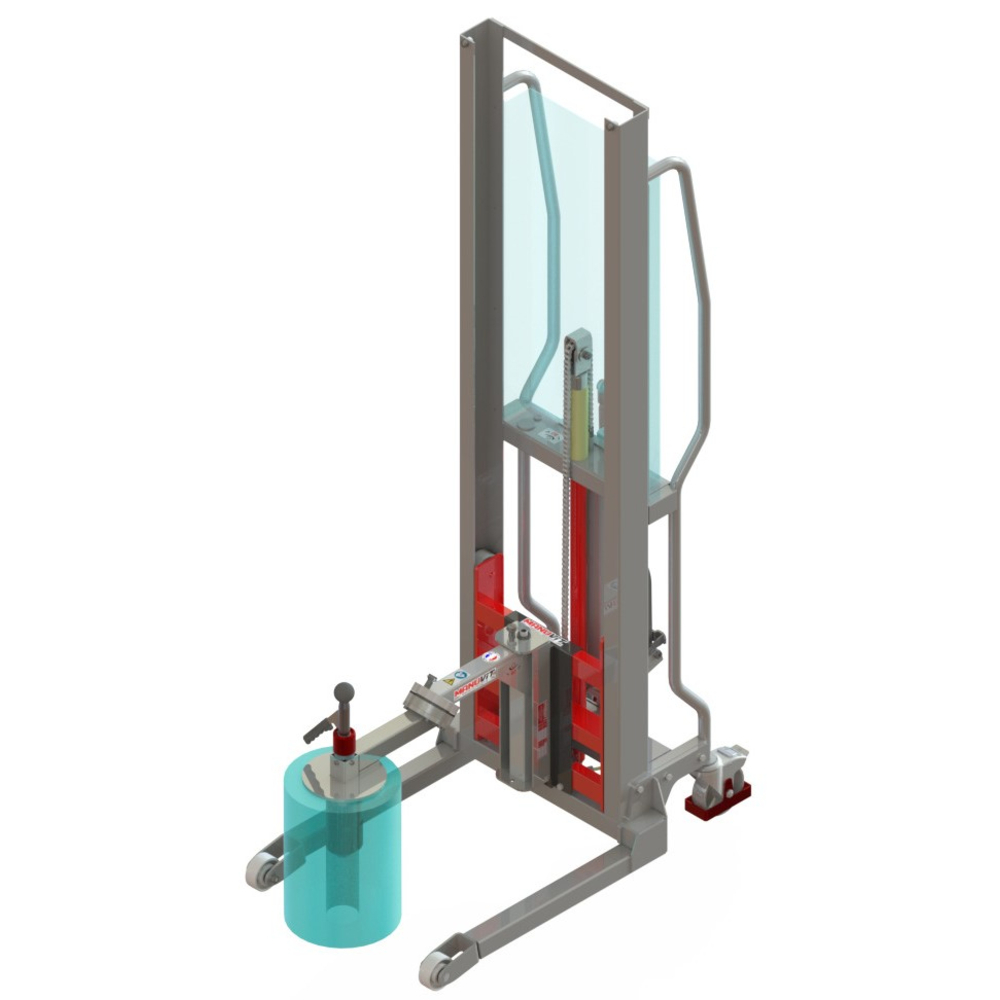

Le Levfix300 permet de retourner une bobine de la position horizontale à la position verticale et inversement, grâce à un système de mâchoires prenant la bobine par le mandrin.
Il accepte des bobines avec un alésage intérieur de 70 mm, un diamètre extérieur maximal de 900 mm et une laize comprise entre 200 et 600 mm.
La capacité de levée est de 80 kg, avec une charge positionnée à 250 mm des mâts, conforme à la norme ISO 3691-5.
La levée est manuelle, actionnable au pied via une pédale, offrant deux vitesses de levée : 40 mm ou 70 mm par pompage.
La course de levée est de 1350 mm, avec une hauteur mini/maxi de levée allant de 175 à 1575 mm.
Les longerons standards sont équipés de galets boggies facilitant le passage sous palette.
Les roues avant ont un diamètre de 80 mm en polyamide, tandis que les deux roulettes arrière pivotantes de 125 mm en polyamide sont équipées de freins.
La sécurité est renforcée par un dispositif anti-renversement des roues arrière en cas d’obstacle lors de la descente.
Le gerbeur est conforme à la directive machine 2006/42/CE et à la norme ISO 3691-5.
Sa construction robuste est adaptée à des utilisations intensives, avec un poids total de 108 kg.
Le produit bénéficie d’un service après-vente et d’un entretien assurés depuis l’usine de Normandie.
Le Levfix300 est particulièrement adapté aux ateliers de transformation textile et industries papetières, ainsi qu’aux environnements à circulation étroite grâce à ses longerons facilitant le passage sous palette.
Il offre une ergonomie optimale pour les opérateurs en postes répétitifs, avec une levée à deux vitesses et un système de retournement efficace qui élimine les manutentions manuelles fastidieuses.
Dimensions hors tout : 990 x 580 x 1930 mm.
Écartement utile des longerons : 450 mm.
Le modèle avec retourneur de bobines 2 axes manuel à mâchoires permet de retourner une bobine de la position horizontale à la position verticale et vice versa. La prise de la bobine se fait par le mandrin. Capacités de prise : diamètre intérieur 70 mm, diamètre extérieur maximal 900 mm, laize de 200 à 600 mm. Les longerons standards sont équipés de galets boggies facilitant le passage sous une palette.
Performances :
- Construction robuste adaptée à des utilisations intensives.
- Deux vitesses de levée, avec vérin actionné par pédale au pied.
- Poids à vide léger de 90 kg.
- Capacité de charge utile de 80 kg, charge positionnée à 250 mm des mâts selon norme ISO 3691-5.
- Hauteur de levée minimale 175 mm, maximale 1575 mm.
Sécurité :
- Roues arrière équipées d’une protection des pieds et d’un frein.
- Dispositif anti-renversement en cas d’obstacle sur la course de descente.
- Conforme à la directive machine 2006/42/CE et à la norme ISO 3691-5.
Caractéristiques techniques détaillées :
- Dimensions (L x l x H) : 990 x 580 x 1930 mm.
- Roues avant Ø 80 mm en polyamide.
- Deux roulettes arrière pivotantes Ø 125 mm en polyamide avec frein.
- Bandage des roues en polyamide.
- Type de levée : manuelle.
Accessoires compatibles :
- Rotobidon™ en inox 304 L pour vider bidons ou petits fûts cubiques ou cylindriques.
- Plateau inox dimensions 500 x 400 mm.
- Éperon à galet inox et plateau V inox pour bobines Ø maxi 600 mm, laize maxi 600 mm.
- Éperon à galet inox pour bobines alésage Ø 53 mm, longueur totale 515 mm, utile 480 mm.
- Fourches coulissantes acier réglables (modèles 200 kg et 600 kg).
- Pince automatique à fût pour fûts métalliques ou plastiques de 60 à 220 L, avec modèles adaptés à différentes charges.
- Retourneur de fût manuel pour vider un fût métallique Ø 600 mm, rotation 360°, commande par volant sur réducteur irréversible, système de serrage par ceinture métallique avec tendeur à crochet et sangle largeur 50 mm.
Longerons disponibles en plusieurs versions :
- Standards équipés de galets boggies pour faciliter le passage sous une palette.
- Encadrants permettant d’encadrer une palette.
- Passe-palette permettant de passer par-dessus une palette pour aller chercher une charge située au fond.
Entretien et garantie :
- Garantie 10 ans hors pièces d’usure.
- Composants disponibles sur stock.
- SAV et entretien assurés dans l’usine de Normandie.
Conditionnement, stockage et conservation :
- Livré monté, prêt à l’emploi.
Le gerbeur Levfix est un équipement robuste, sûr et ergonomique, adapté à la manutention intensive de charges légères à moyennes avec une grande modularité grâce à ses accessoires spécifiques.
- référence : 855000968
- charge utile (cu) : 80 kg
- type de levée : manuelle
- vitesse de levée : 40 ou 70 mm/pompage
- course de levée : 1350 mm
- hauteur mini/maxi levée : 175/1575 mm
- dimensions hors tout : 990 x 580 x 1930 mm
- écartement utile des longerons : 450 mm
- roues avant : Ø 80 mm polyamide
- roulettes arrière pivotantes : Ø 125 mm polyamide avec frein
- caractéristiques pour bobines : alésage intérieur Ø 70 mm, diamètre extérieur maximal 900 mm, laize de 200 à 600 mm
- poids : 108 kg
- types de charges : bobines
- marque : Levfix
| Charge utile en Kg | 80 |
FIMM
PARC D'ACTIVITES2 RUE DE L'INDUSTRIE
89303 - JOIGNY CEDEX
France
fimm@fimm.fr
Questions produits
Quelles sont les capacités de prise du retourneur de bobines intégré au gerbeur Levfix ?
Le retourneur de bobines 2 axes manuel à mâchoires permet de retourner une bobine de la position horizontale à la position verticale et inversement. Il prend en charge des bobines avec un diamètre intérieur de 70 mm, un diamètre extérieur maximal de 900 mm et une laize comprise entre 200 et 600 mm.
Comment la sécurité est-elle assurée lors de l’utilisation du gerbeur Levfix ?
Le gerbeur est équipé de roues arrière avec protection des pieds et frein, ainsi que d’un dispositif anti-renversement qui intervient en cas d’obstacle sur la course de descente. Il est conforme à la directive machine 2006/42/CE et à la norme ISO 3691-5.
Quels sont les éléments techniques qui facilitent la manutention avec ce gerbeur ?
Les longerons standards sont équipés de galets boggies facilitant le passage sous une palette. La levée manuelle dispose de deux vitesses, actionnée par un vérin à pédale au pied, offrant ainsi un meilleur confort à l’utilisateur.
Quelle est la capacité de charge utile et les dimensions principales du gerbeur ?
La charge utile maximale est de 80 kg, avec une charge positionnée à 250 mm des mâts selon la norme ISO 3691-5. Les dimensions du gerbeur sont 990 mm de longueur, 580 mm de largeur et 1930 mm de hauteur.
Comment ce gerbeur répond-il aux contraintes d’un usage intensif ?
Sa construction robuste est adaptée à des utilisations intensives. De plus, il bénéficie d’une garantie de 10 ans hors pièces d’usure, avec composants disponibles sur stock et un service après-vente assuré dans l’usine de Normandie.
