Goujons BOLT STEEL 10mm Lot de 20 PETZL - P36GA10

Goujons BOLT STEEL 10mm PETZL – Lot de 20

Les goujons BOLT STEEL sont des goujons à expansion en acier S600MC, spécialement conçus pour la protection antichute d’une seule personne, destinés à un usage intérieur ou pour des chantiers ponctuels, notamment dans des environnements comme les salles d’escalade.

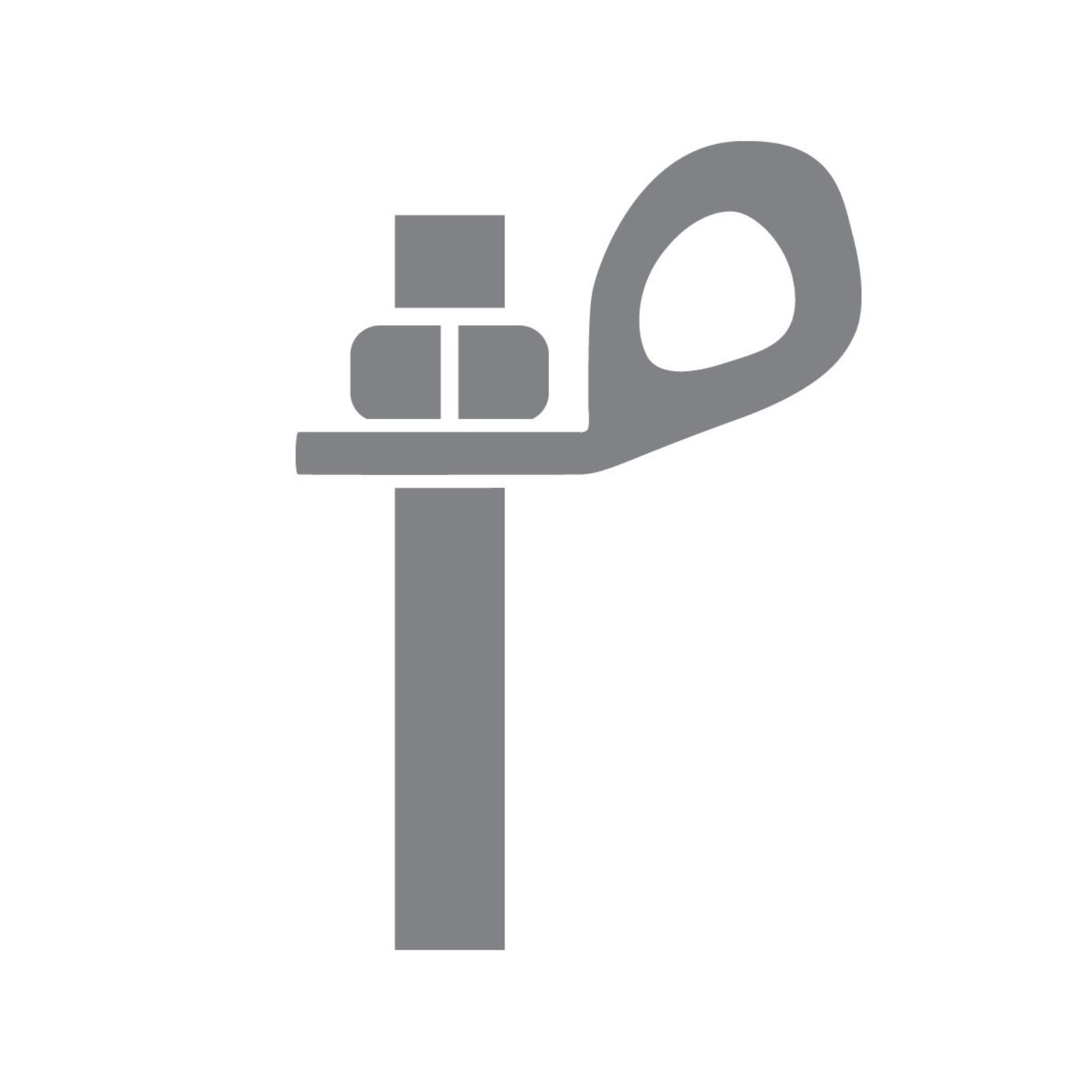

Ils sont conçus pour être utilisés avec la plaquette COEUR STEEL, formant un système d’ancrage conforme aux normes EN 959 : 2018 (amarrage rocher) et EN 795 : 2012 type A (ancrage).
Leur usage est strictement réservé à la protection contre les chutes de hauteur et interdit pour toute autre application, notamment comme moyen de levage.

Chaque goujon a un diamètre de 10 mm et une longueur de perçage de 8,5 cm.
Le poids unitaire est de 45 g.
Ils sont fabriqués en acier S600MC, garantissant une bonne résistance mécanique adaptée aux environnements intérieurs.
Les valeurs de résistance ont été testées dans un béton de haute qualité (50 MPa), avec une résistance maximale d’environ 12 kN.
La résistance effective dépend toutefois de la qualité du support (rocher ou béton) et de la qualité de l’installation.
Dans des roches tendres, la résistance peut être réduite, nécessitant l’emploi d’un goujon plus long ou d’un autre type, ainsi que des tests sur site.
Une mauvaise installation peut réduire la résistance à près de zéro.

Avant installation, il est impératif de vérifier que la plaquette COEUR STEEL et le goujon sont fabriqués dans le même matériau afin d’éviter toute incompatibilité galvanique.
Le support doit être compact et homogène.
L’installation se fait en perçant un trou adapté, en nettoyant soigneusement ce trou à l’aide d’une brosse puis d’une soufflette, puis en insérant le goujon avec la plaquette.
L’écrou est serré au couple recommandé (30 Nm pour le goujon acier 10 mm).
Après installation, il faut vérifier que la dégaine circule librement dans la plaquette, car un goujon trop saillant peut gêner ce mouvement.
La désinstallation de la plaquette nécessite de dévisser l’écrou et de vérifier l’état de la plaquette avant réutilisation.

L’utilisateur doit effectuer un contrôle régulier de l’état du goujon et de l’ancrage, au minimum tous les 12 mois, et plus fréquemment en cas d’utilisation intensive ou en environnement corrosif (bord de mer notamment).
Il est important de vérifier l’absence de dégradation de surface, d’usure, de corrosion, de déformation ou de fissures.

Pour un système antichute, l’utilisateur doit être équipé d’un moyen limitant la force d’impact à 6 kN maximum.
La charge maximale transmise à la structure par le goujon est d’environ 12 kN.
Le point d’ancrage doit être situé de préférence au-dessus de l’utilisateur et respecter la norme EN 795 (résistance minimale 12 kN).
Avant chaque utilisation, il est essentiel de vérifier l’espace libre sous l’utilisateur afin d’éviter tout choc en cas de chute.

Les goujons BOLT STEEL sont conditionnés en lot de 20 pièces.
Ils doivent être stockés dans un environnement sec, à l’abri des agressions chimiques.
En cas de doute sur l’état du matériel ou après un choc important, le goujon doit être retiré du service et détruit pour éviter toute réutilisation.

Avantages produits :
- Matériau acier robuste adapté aux environnements intérieurs.
- Installation simple avec contrôle qualité du support.
- Compatibilité assurée avec la plaquette COEUR STEEL.
- Conformité aux normes européennes EN 959 : 2018 et EN 795 : 2012 type A.
- Contrôle et maintenance aisés avec fréquence d’inspection recommandée.

Recommandations d’utilisation :
- Ne pas dépasser les limites de charge et d’usage.
- Ne pas utiliser comme moyen de levage.
- Contrôler régulièrement l’état du matériel et du support.
- Prévoir un plan de secours en cas de difficultés.
- Respecter les consignes de sécurité et suivre une formation spécifique.

Pour plus de détails techniques et instructions complètes, se référer à la notice technique PETZL CŒUR / BOLT (pages 1 à 14 du document technique joint), qui explique notamment les règles de compatibilité, d’installation, d’inspection, d’utilisation sécurisée et de maintenance.

• Matière acier S600MC
• Diamètre 10 mm
• Longueur de perçage 8,5 cm
• Poids unitaire 45 g
• Usage protection antichute, usage intérieur, chantiers ponctuels
• Normes EN 959 : 2018, EN 795 : 2012 type A
• Résistance maximale environ 12 kN sur béton 50 MPa

L’utilisation des goujons BOLT STEEL 10mm PETZL s’effectue dans le cadre d’un système de protection antichute pour une seule personne. L’utilisateur doit installer le goujon à expansion dans un support compact et homogène, tel qu’un rocher ou un béton de qualité. L’installation commence par le nettoyage de la zone de perçage, suivi du perçage d’un trou de diamètre et profondeur adaptés. Ensuite, le trou est soigneusement nettoyé avec une brosse puis une soufflette avant d’insérer le goujon avec la plaquette COEUR STEEL.

L’écrou est serré au couple recommandé (30 Nm pour ce goujon acier 10 mm), puis il faut vérifier que la dégaine circule librement dans la plaquette, sans être gênée par un goujon trop saillant. En cas de désinstallation, il convient de dévisser l’écrou, retirer la plaquette et contrôler son état avant toute réutilisation.

L’usage est strictement réservé à la protection contre les chutes de hauteur et interdit comme moyen de levage. L’utilisateur doit être équipé d’un système limitant la force d’impact à 6 kN maximum lors de l’arrêt d’une chute. Le point d’ancrage doit être situé de préférence au-dessus de l’utilisateur et respecter une résistance minimale d’environ 12 kN.

Il est important de contrôler régulièrement, au minimum tous les 12 mois, l’état du goujon, de la plaquette et du support, en recherchant toute dégradation, usure, corrosion, déformation ou fissure, avec une fréquence accrue en cas d’utilisation intensive ou en environnement corrosif (bord de mer notamment).

Avant chaque utilisation, il est essentiel de vérifier l’espace libre sous l’utilisateur pour éviter tout choc en cas de chute. En cas de doute sur l’état du matériel ou après un choc important, le goujon doit être retiré du service et détruit afin d’éviter toute réutilisation.

Un plan de secours doit être prévu pour intervenir rapidement en cas de difficulté lors de l’utilisation.

Ainsi, l’usage consiste à installer correctement le goujon dans un support adapté, à vérifier la bonne fixation et la liberté de mouvement de la dégaine dans la plaquette, à effectuer des contrôles réguliers de l’état du matériel et du support, et à utiliser le système dans un contexte conforme aux exigences de résistance et de sécurité, avec un équipement limitant la force d’impact lors d’un arrêt de chute.
