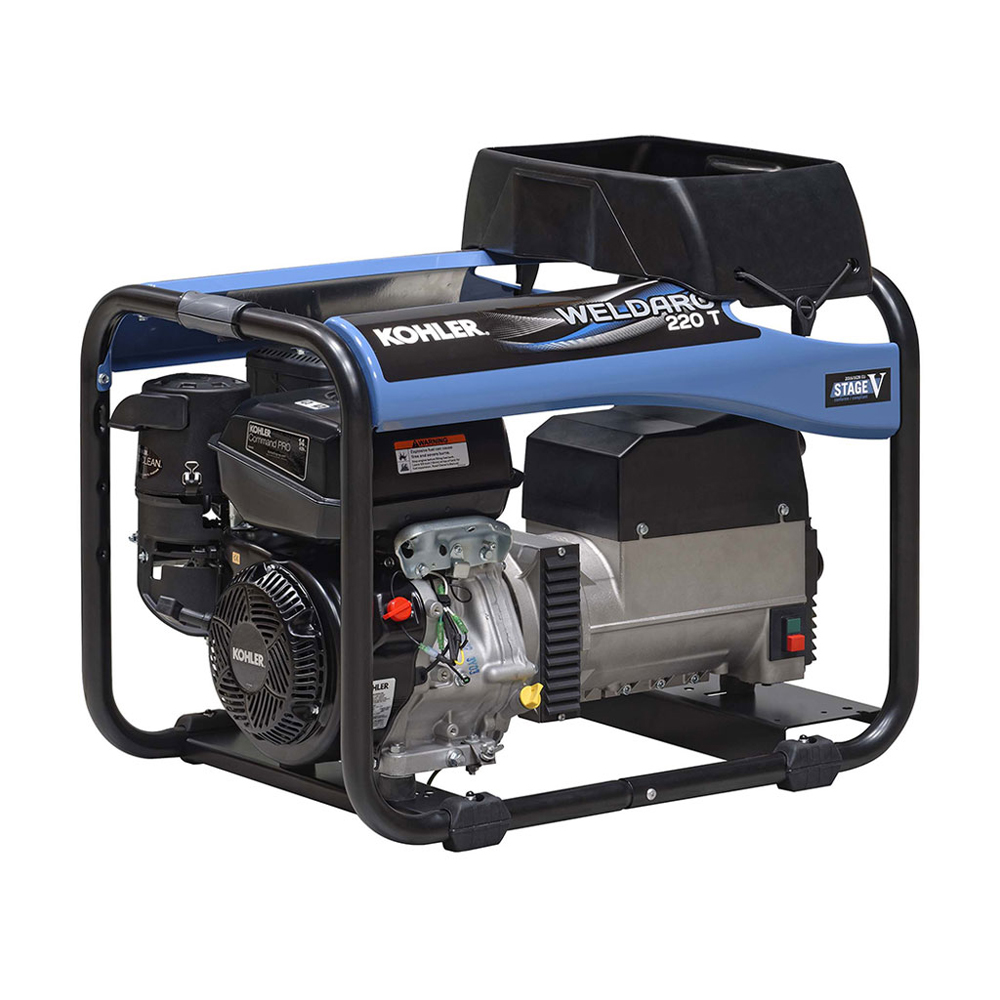

Groupe de soudage WELDARC 220 T C5 REHLKO - 3499231004128
Référence : S0593499231004128
Découvrez Groupe de soudage WELDARC 220 T C5 REHLKO - 3499231004128 disponible à l'achat
Les points clés
- Fonction 2 en 1 groupe électrogène et soudage
- Puissance maximale de 5,7 kW pour usages intensifs
- Moteur essence KOHLER avec filtre cyclonique Quad Clean
- Niveau sonore maîtrisé à 69 dB(A) à 7 mètres
- Autonomie jusqu’à 2,8 heures à 75 % de charge
2 141,00 € TTC 1 784,17 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Ces produits devraient vous intéresser
Le WELDARC 220 T C5 est un groupe de soudage conçu pour répondre aux exigences des professionnels recherchant un équipement polyvalent et fiable. Cette machine 2 en 1 associe un groupe électrogène et un groupe de soudage au sein d’un même ensemble, offrant ainsi une solution performante pour une utilisation régulière sur chantier comme en atelier. Sa puissance maximale de 5,7 kW, soit 7,1 kVA, permet d’alimenter efficacement les opérations de soudage tout en assurant une production électrique stable.
En mode soudage, le WELDARC 220 T C5 délivre jusqu’à 200 A à 35 % de régime et 170 A à 60 %, autorisant l’utilisation de baguettes de 1,6 à 4 mm de diamètre. Cette plage de fonctionnement assure une grande souplesse d’utilisation, aussi bien pour des travaux courants que pour des applications plus intensives. L’ensemble est entraîné par un moteur essence KOHLER CH440_C5, reconnu pour sa robustesse et sa fiabilité, avec un démarrage par lanceur et un réservoir de 7,3 litres offrant jusqu’à 2,8 heures d’autonomie à 75 % de charge.
Le moteur est équipé du filtre à air cyclonique Quad Clean, intégrant quatre niveaux de filtration. Ce système expulse efficacement les particules les plus grossières et retient les plus fines, garantissant une admission d’air propre en permanence. Il contribue ainsi à réduire la consommation de carburant, à maintenir des performances optimales et à prolonger la durée de vie du moteur. Conforme à la norme Stage V (règlement UE 2016/1628), le WELDARC 220 T C5 respecte les exigences européennes en matière d’émissions polluantes.
Côté confort d’utilisation, le niveau de pression acoustique est maîtrisé avec 69 dB(A) mesurés à 7 mètres, pour une puissance acoustique garantie de 99 dB(A). L’équipement dispose d’une prise 230 V 10/16 A et d’une prise 400 V 16 A, chacune protégée par disjoncteur, permettant d’alimenter différents équipements en toute sécurité. Compact et bien proportionné, avec des dimensions de 81 × 55,5 × 59 cm, ce groupe de soudage s’intègre facilement dans les environnements professionnels tout en restant simple à transporter.
Le groupe de soudage WELDARC 220 T C5 est un équipement professionnel polyvalent combinant un groupe électrogène et un groupe de soudage dans un seul appareil. Il est conçu pour une utilisation régulière en chantier ou en atelier, offrant une solution fiable et performante.
Description et fonctionnement :
- Puissance maximale de 5,7 kW (7,1 kVA) permettant d’alimenter efficacement les opérations de soudage tout en assurant une production électrique stable.
- En mode soudage, il délivre jusqu’à 200 A à 35 % de régime et 170 A à 60 %, compatible avec des baguettes de soudage de 1,6 à 4 mm de diamètre.
- Moteur essence KOHLER CH440_C5, refroidi par air, réputé pour sa robustesse, avec démarrage par lanceur.
- Réservoir de 7,3 litres offrant une autonomie de 2,8 heures à 75 % de charge.
- Filtre à air cyclonique Quad Clean à quatre niveaux de filtration, garantissant une admission d’air propre, réduisant la consommation de carburant et prolongeant la durée de vie du moteur.
- Conforme à la norme européenne Stage V (règlement UE 2016/1628) sur les émissions polluantes.
Caractéristiques techniques principales :
- Fréquence : 50 Hz
- Régime soudage normal 35 % : 200 A
- Régime soudage intensif 60 % : 170 A
- Tension d’amorçage : 73 V
- Tension nominale : 400 V triphasé
- Niveau de puissance acoustique garanti : 99 dB(A)
- Niveau de pression acoustique à 7 mètres : 69 dB(A)
- Consommation à 75 % de charge : 2,6 L/h
- Cylindrée moteur : 429 cm3
- Capacité huile moteur : 1,3 L
- Indice de protection alternateur : IP 23
- Classe d’isolement : H
- Technologie alternateur : bagues et balais
- Régulation AVR : non
Dimensions et poids :
- Longueur : 81 cm
- Largeur : 55,5 cm
- Hauteur : 59 cm
- Poids net : 94,5 kg
Équipements et sécurité :
- 1 prise 230 V 10/16 A protégée par disjoncteur
- 1 prise 400 V 16 A protégée par disjoncteur
- Sécurité huile intégrée
Avantages produit :
- Moteur professionnel KOHLER refroidi par air
- Faible consommation de carburant
- Bac de rangement léger intégré
- Garantie 3 ans
- Excellent rapport performance/prix
Conditionnement et stockage :
- Conditionné en carton aux dimensions 82 x 56,5 x 60 cm, poids total 96,5 kg
- Palettisation : 6 cartons par palette, palette de 120 x 80 cm, hauteur 193 cm, poids 589 kg
Accessoires livrés :
- Entonnoir
- Manuel d’utilisation et d’entretien
Options disponibles :
- Kit brouette avec roues increvables Ø 290 mm
- Kit de soudage comprenant câble, pince de masse, porte-électrode, marteau, brosse, écran (connecteurs non fournis)
- Kit entretien avec huile, bougie et filtre à air
- Housse de protection adaptée à plusieurs modèles
- Piquet de terre de 1 m avec câble de 2 m en 10 mm²
- Boîtier Bluetooth Generator Smart Care compatible avec tous les groupes électrogènes
Ce groupe de soudage WELDARC 220 T C5 offre une solution complète et robuste, adaptée aux professionnels recherchant un équipement fiable, performant et conforme aux normes environnementales actuelles.
Description et fonctionnement :
- Puissance maximale de 5,7 kW (7,1 kVA) permettant d’alimenter efficacement les opérations de soudage tout en assurant une production électrique stable.
- En mode soudage, il délivre jusqu’à 200 A à 35 % de régime et 170 A à 60 %, compatible avec des baguettes de soudage de 1,6 à 4 mm de diamètre.
- Moteur essence KOHLER CH440_C5, refroidi par air, réputé pour sa robustesse, avec démarrage par lanceur.
- Réservoir de 7,3 litres offrant une autonomie de 2,8 heures à 75 % de charge.
- Filtre à air cyclonique Quad Clean à quatre niveaux de filtration, garantissant une admission d’air propre, réduisant la consommation de carburant et prolongeant la durée de vie du moteur.
- Conforme à la norme européenne Stage V (règlement UE 2016/1628) sur les émissions polluantes.
Caractéristiques techniques principales :
- Fréquence : 50 Hz
- Régime soudage normal 35 % : 200 A
- Régime soudage intensif 60 % : 170 A
- Tension d’amorçage : 73 V
- Tension nominale : 400 V triphasé
- Niveau de puissance acoustique garanti : 99 dB(A)
- Niveau de pression acoustique à 7 mètres : 69 dB(A)
- Consommation à 75 % de charge : 2,6 L/h
- Cylindrée moteur : 429 cm3
- Capacité huile moteur : 1,3 L
- Indice de protection alternateur : IP 23
- Classe d’isolement : H
- Technologie alternateur : bagues et balais
- Régulation AVR : non
Dimensions et poids :
- Longueur : 81 cm
- Largeur : 55,5 cm
- Hauteur : 59 cm
- Poids net : 94,5 kg
Équipements et sécurité :
- 1 prise 230 V 10/16 A protégée par disjoncteur
- 1 prise 400 V 16 A protégée par disjoncteur
- Sécurité huile intégrée
Avantages produit :
- Moteur professionnel KOHLER refroidi par air
- Faible consommation de carburant
- Bac de rangement léger intégré
- Garantie 3 ans
- Excellent rapport performance/prix
Conditionnement et stockage :
- Conditionné en carton aux dimensions 82 x 56,5 x 60 cm, poids total 96,5 kg
- Palettisation : 6 cartons par palette, palette de 120 x 80 cm, hauteur 193 cm, poids 589 kg
Accessoires livrés :
- Entonnoir
- Manuel d’utilisation et d’entretien
Options disponibles :
- Kit brouette avec roues increvables Ø 290 mm
- Kit de soudage comprenant câble, pince de masse, porte-électrode, marteau, brosse, écran (connecteurs non fournis)
- Kit entretien avec huile, bougie et filtre à air
- Housse de protection adaptée à plusieurs modèles
- Piquet de terre de 1 m avec câble de 2 m en 10 mm²
- Boîtier Bluetooth Generator Smart Care compatible avec tous les groupes électrogènes
Ce groupe de soudage WELDARC 220 T C5 offre une solution complète et robuste, adaptée aux professionnels recherchant un équipement fiable, performant et conforme aux normes environnementales actuelles.
- Description : WELDARC 220 T C5
- Puissance max (kW) : 5,7
- Puissance max (kVA) : 7,1
- Régime soudage normal 35% (A) : 200
- Régime soudage intensif 60% (A) : 170
- Diamètre mini baguette (mm) : 1.6
- Diamètre maxi baguette (mm) : 4
- Niveau de puissance acoustique garanti LwA dB(A) : 99
- Niveau de pression acoustique @7m dB(A) : 69
- Carburant : Essence
- Marque moteur : KOHLER
- Type moteur : CH440_C5
- Démarrage : Lanceur
- Réservoir (L) : 7,3
- Autonomie 75% (h) : 2,8
- Type de prise 50Hz : 1 prise 230V 10/16A - disjoncteur + 1 prise 400V 16A - disjoncteur
- Longueur (cm) : 81,0
- Largeur (cm) : 55,5
- Hauteur (cm) : 59,0
Le groupe de soudage WELDARC 220 T C5 s’utilise en combinant deux fonctions principales : la production d’électricité et le soudage. Avant toute utilisation, il convient de choisir un emplacement propre, bien ventilé, abrité des intempéries, et d’installer l’appareil sur une surface plane, horizontale et stable, avec une inclinaison maximale de 10° dans tous les sens. L’appareil est destiné à fonctionner de façon stationnaire et ne doit pas être utilisé en mouvement.
Pour démarrer l’appareil, il faut d’abord ouvrir le robinet de carburant et vérifier que le filtre à air est en position normale ou en position « températures basses » si la température extérieure est inférieure à 0 °C. Ensuite, si le moteur est froid, il faut placer le starter sur la position « I », mettre le contacteur sur « ON », puis tirer lentement la poignée du lanceur-réenrouleur jusqu’à résistance, la laisser revenir doucement, puis tirer rapidement et fortement jusqu’au démarrage. En cas d’échec, attendre une minute avant de renouveler l’opération jusqu’à trois fois.
Pour le soudage, il faut sélectionner le type et le diamètre de l’électrode adaptés, puis régler le courant de soudage à l’aide du sélecteur de gamme et du commutateur d’intensité. Le câble de masse doit être connecté à la cosse femelle correspondant à la polarité choisie et fixé solidement à la pièce à souder. Le câble du porte-électrode se connecte à la cosse femelle opposée. Le soudage peut alors être effectué en respectant les réglages choisis.
Pendant le soudage, il est conseillé de débrancher les autres équipements des prises électriques du groupe, car la tension peut être basse et instable. Pour utiliser la fonction groupe électrogène, il faut laisser l’appareil stabiliser sa vitesse et sa température pendant 3 à 5 minutes avant de brancher les équipements sur les prises électriques. Après utilisation, il faut débrancher les équipements, laisser tourner l’appareil à vide 1 à 2 minutes, puis couper le contacteur et fermer le robinet de carburant. Laisser refroidir complètement avant de couvrir ou de stocker l’appareil.
En cas de fonctionnement non conforme, notamment si l’appareil ne démarre pas, s’arrête ou ne fonctionne pas normalement, il faut vérifier successivement les points suivants : les vérifications avant démarrage, la procédure de démarrage, le branchement des équipements, l’état et la connexion de la bougie d’allumage, les niveaux d’huile et de carburant, l’état du filtre à air, l’entretien général et l’état des disjoncteurs. Si le problème persiste, il est recommandé de faire vérifier l’appareil par un agent agréé.
Le groupe de soudage doit être entretenu régulièrement, notamment en vérifiant et renouvelant les niveaux d’huile et de carburant, en nettoyant ou remplaçant le filtre à air, le filtre tamis, la coupelle à sédiments, le pare-étincelles et la bougie d’allumage. Le nettoyage de l’appareil doit être effectué avec précaution, sans utiliser de jet d’eau ou nettoyeur haute pression, pour préserver son bon fonctionnement.
Pour le transport, l’appareil doit être maintenu en position normale d’utilisation, bien fixé, avec le robinet de carburant fermé et la batterie déconnectée si équipée. Pour le stockage prolongé, il faut vidanger le carburant, renouveler l’huile, huiler le cylindre et les soupapes, nettoyer l’appareil et le protéger dans un endroit propre, sec et ventilé.
L’utilisation de l’appareil est réservée à des opérations non intensives et à durée limitée, en respectant les consignes de sécurité, notamment la ventilation pour éviter les risques d’intoxication au monoxyde de carbone et en tenant compte du facteur de marche et de surchauffe lors du soudage.
Ce résumé est strictement basé sur les instructions d’utilisation extraites du manuel d’utilisation et de la fiche produit fournies.
Pour démarrer l’appareil, il faut d’abord ouvrir le robinet de carburant et vérifier que le filtre à air est en position normale ou en position « températures basses » si la température extérieure est inférieure à 0 °C. Ensuite, si le moteur est froid, il faut placer le starter sur la position « I », mettre le contacteur sur « ON », puis tirer lentement la poignée du lanceur-réenrouleur jusqu’à résistance, la laisser revenir doucement, puis tirer rapidement et fortement jusqu’au démarrage. En cas d’échec, attendre une minute avant de renouveler l’opération jusqu’à trois fois.
Pour le soudage, il faut sélectionner le type et le diamètre de l’électrode adaptés, puis régler le courant de soudage à l’aide du sélecteur de gamme et du commutateur d’intensité. Le câble de masse doit être connecté à la cosse femelle correspondant à la polarité choisie et fixé solidement à la pièce à souder. Le câble du porte-électrode se connecte à la cosse femelle opposée. Le soudage peut alors être effectué en respectant les réglages choisis.
Pendant le soudage, il est conseillé de débrancher les autres équipements des prises électriques du groupe, car la tension peut être basse et instable. Pour utiliser la fonction groupe électrogène, il faut laisser l’appareil stabiliser sa vitesse et sa température pendant 3 à 5 minutes avant de brancher les équipements sur les prises électriques. Après utilisation, il faut débrancher les équipements, laisser tourner l’appareil à vide 1 à 2 minutes, puis couper le contacteur et fermer le robinet de carburant. Laisser refroidir complètement avant de couvrir ou de stocker l’appareil.
En cas de fonctionnement non conforme, notamment si l’appareil ne démarre pas, s’arrête ou ne fonctionne pas normalement, il faut vérifier successivement les points suivants : les vérifications avant démarrage, la procédure de démarrage, le branchement des équipements, l’état et la connexion de la bougie d’allumage, les niveaux d’huile et de carburant, l’état du filtre à air, l’entretien général et l’état des disjoncteurs. Si le problème persiste, il est recommandé de faire vérifier l’appareil par un agent agréé.
Le groupe de soudage doit être entretenu régulièrement, notamment en vérifiant et renouvelant les niveaux d’huile et de carburant, en nettoyant ou remplaçant le filtre à air, le filtre tamis, la coupelle à sédiments, le pare-étincelles et la bougie d’allumage. Le nettoyage de l’appareil doit être effectué avec précaution, sans utiliser de jet d’eau ou nettoyeur haute pression, pour préserver son bon fonctionnement.
Pour le transport, l’appareil doit être maintenu en position normale d’utilisation, bien fixé, avec le robinet de carburant fermé et la batterie déconnectée si équipée. Pour le stockage prolongé, il faut vidanger le carburant, renouveler l’huile, huiler le cylindre et les soupapes, nettoyer l’appareil et le protéger dans un endroit propre, sec et ventilé.
L’utilisation de l’appareil est réservée à des opérations non intensives et à durée limitée, en respectant les consignes de sécurité, notamment la ventilation pour éviter les risques d’intoxication au monoxyde de carbone et en tenant compte du facteur de marche et de surchauffe lors du soudage.
Ce résumé est strictement basé sur les instructions d’utilisation extraites du manuel d’utilisation et de la fiche produit fournies.
Questions produits
Quelles sont les caractéristiques spécifiques du groupe de soudage WELDARC 220 T C5 ?
Le WELDARC 220 T C5 combine un groupe électrogène et un poste à souder dans un seul appareil. Il délivre une puissance maximale de 5,7 kW et un courant de soudage jusqu’à 200 A à 35 % de facteur de marche. Le moteur KOHLER CH440_C5 est équipé d’un filtre à air cyclonique Quad Clean à quatre niveaux de filtration, garantissant une meilleure longévité et une consommation optimisée. L’appareil est conforme à la norme européenne Stage V sur les émissions polluantes.
Comment choisir le courant et l’électrode pour le soudage avec ce groupe ?
Le courant de soudage se règle via un sélecteur de gamme et un commutateur d’intensité, en fonction du diamètre et du type d’électrode utilisé, qui peut varier de 1,6 à 4 mm. Le courant maximal est de 200 A en régime normal (35 %) et 170 A en régime intensif (60 %). Il est recommandé d’utiliser des diamètres d’électrode adaptés à l’épaisseur et à la position de la pièce à souder, en privilégiant plusieurs passes avec des électrodes de plus petit diamètre pour limiter l’écoulement du bain de soudure.
Quelles sont les conditions d’utilisation et de sécurité à respecter pour ce groupe de soudage ?
L’appareil doit être utilisé de manière stationnaire sur une surface plane, horizontale et stable, avec une inclinaison maximale de 10°. Il est impératif de le faire fonctionner dans un espace bien ventilé pour éviter les risques d’intoxication au monoxyde de carbone. Le soudage génère des risques de brûlures, d’incendie et d’électrocution ; il faut donc porter les équipements de protection adaptés et respecter les consignes de sécurité, notamment en éloignant tout produit inflammable d’au moins 11 mètres de la zone de soudage.
Quels sont les critères techniques à vérifier pour la compatibilité électrique et la sécurité ?
Le groupe dispose d’une prise 230 V 10/16 A et d’une prise 400 V 16 A, chacune protégée par un disjoncteur. Il est essentiel d’utiliser des câbles de section adaptée selon la longueur et la puissance, conformément aux recommandations du manuel. La mise à la terre doit être réalisée selon le schéma électrique approprié, notamment avec un piquet de terre de 1 mètre en acier galvanisé et un câble cuivre de 10 mm². En cas d’utilisation en installation fixe, un électricien qualifié doit effectuer le raccordement.
Quelles sont les recommandations d’entretien pour garantir la longévité et la sécurité du groupe ?
L’entretien régulier comprend la vérification et le renouvellement de l’huile moteur, le nettoyage du filtre à air (éléments mousse et papier), du filtre tamis et de la coupelle à sédiments, ainsi que le contrôle de la bougie d’allumage et du pare-étincelles. Le nettoyage doit être réalisé sans jet d’eau ni nettoyeur haute pression, en utilisant une éponge humide et un détergent doux. Le manuel précise un tableau d’échéances pour ces opérations, à adapter selon les conditions d’utilisation.
Comment gérer le transport et le stockage du groupe de soudage ?
Le transport doit se faire avec l’appareil en position normale d’utilisation, bien fixé et sans inclinaison excessive. Le réservoir doit être vidé si le trajet emprunte des routes accidentées. Pour le stockage prolongé (jusqu’à un an), il faut vidanger le carburant, renouveler l’huile, huiler le cylindre et les soupapes, puis protéger l’appareil dans un endroit propre, sec et ventilé, en le recouvrant d’une housse adaptée.
Quels sont les principaux diagnostics de pannes et solutions associées ?
Le manuel détaille les vérifications à effectuer si l’appareil ne démarre pas, s’arrête ou ne fonctionne pas normalement, incluant le contrôle du niveau d’huile et de carburant, l’état du filtre à air, la bougie d’allumage et les disjoncteurs. En cas de défauts persistants, il est conseillé de faire vérifier l’appareil par un agent agréé.
Quelle est la garantie commerciale et légale applicable au groupe WELDARC 220 T C5 ?
Le groupe bénéficie d’une garantie commerciale de 36 mois ou 2000 heures de fonctionnement, couvrant les défauts de fabrication et matériaux, sous réserve d’un usage conforme au manuel. La garantie exclut les consommables, les dommages liés au transport, à la mauvaise installation, à l’entretien non conforme, ou à une utilisation anormale. La garantie légale de conformité et contre les vices cachés s’applique également selon les articles du Code de la consommation et du Code civil.
