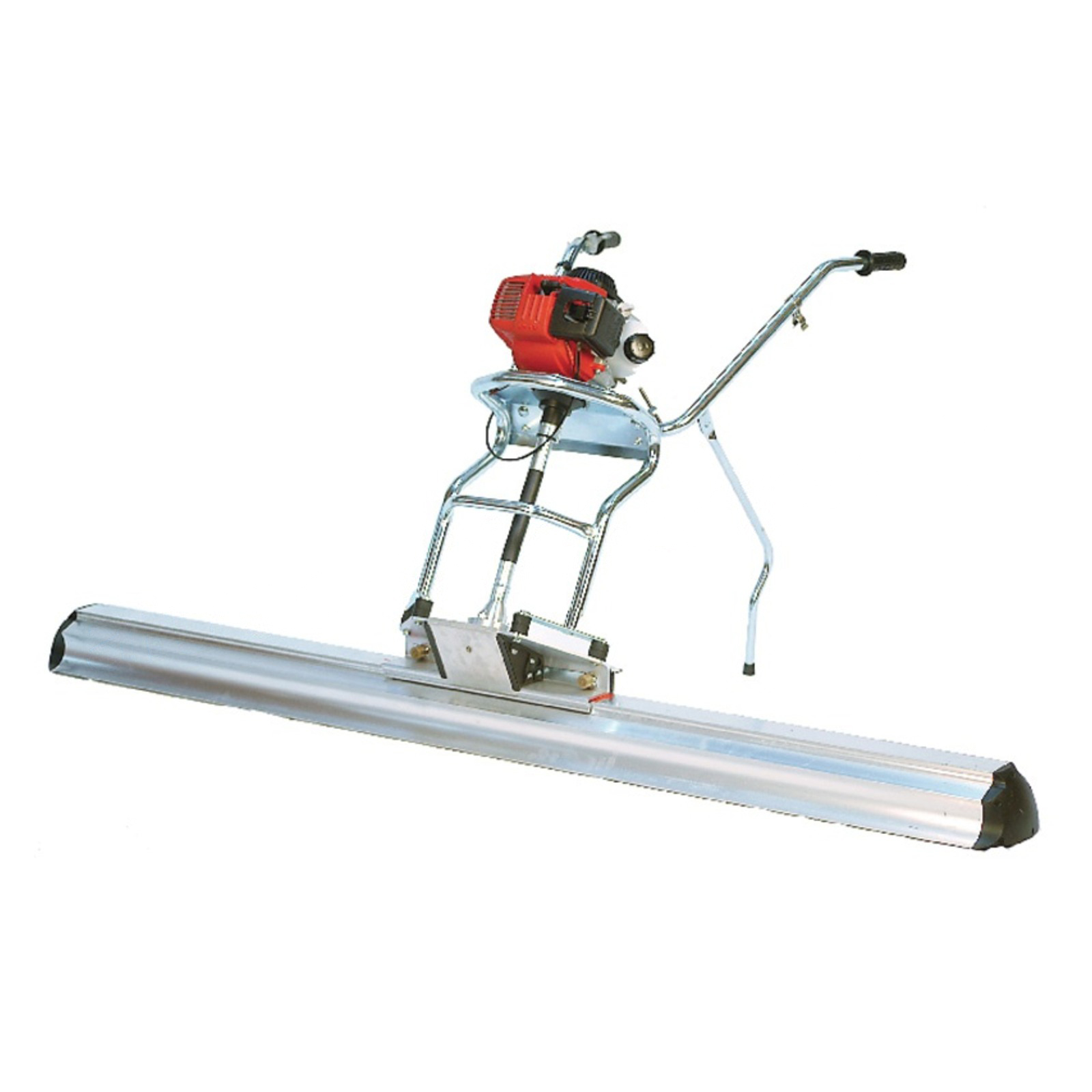

Groupe moteur essence Easy Screed PRO ALTRAD B157-9-010
Référence : A014B1579010
Découvrez Groupe moteur essence Easy Screed PRO ALTRAD B157-9-010 disponible à l'achat
- Moteur essence Honda GX35 4 temps 1.1 kW pour une puissance fiable
- Poutre aluminium extrudé ultra rigide réversible pour polyvalence
- Profondeur de compactage maximale de 75 mm adaptée au béton frais
- Guidon réglable en hauteur pour un confort optimal
- Poids léger de 14.6 kg facilitant la manipulation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Groupe moteur essence Honda ALTRAD B157-9-010, appelé Easy Screed Pro, est une poutre vibrante réversible conçue pour l’arasage en travers du coffrage ou l’arasage libre.
Cette machine se compose de deux éléments principaux : la poutre et l’unité d’entraînement.
L’unité d’entraînement est équipée d’un moteur essence Honda GX-31 4 temps de 1,1 kW (1,5 ch) fonctionnant au carburant sans plomb, sans mélange.
La poutre en aluminium extrudé ultra rigide est disponible en six longueurs différentes, allant de 1,5 m à 6 m, permettant de s’adapter à diverses applications.
La profondeur maximale de compactage est de 75 mm.
Le poids total de l’unité d’opération est de 14,5 kg.
Le système de vibration est flexible et génère des vibrations mécaniques via le moteur essence.
La fréquence de vibration est de 83 Hz avec une accélération inférieure à 1,5 m/s².
La protection est assurée par un indice IP54, garantissant une résistance aux éclaboussures.
L’entretien se réalise par nettoyage à l’eau et à la brosse.
La machine dispose d’un système de détachement rapide permettant de changer facilement la poutre selon les besoins.
Le guidon est réglable en hauteur et verrouillable pour un confort optimal de l’opérateur.
La force centrifuge du vibrateur est ajustable par des masses excentriques, ce qui permet d’adapter la puissance de vibration à la consistance du béton et à la largeur de la poutre.

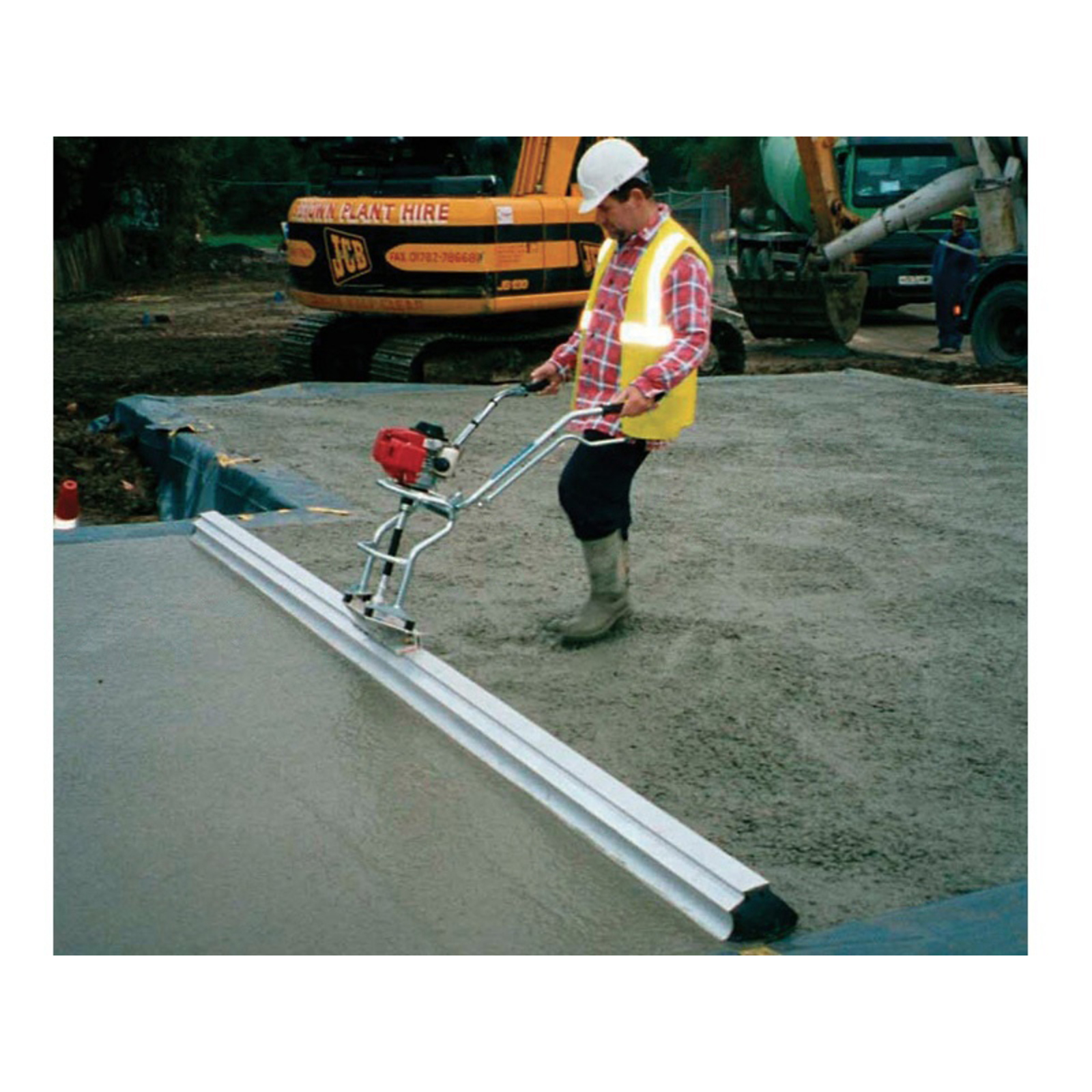

L’Easy Screed Pro est conçue pour compacter, niveler et lisser le béton fraîchement coulé en une seule opération.
Elle peut être utilisée en mode « arasage libre » ou « arasage sur coffrage », offrant ainsi une grande polyvalence.
Pour la sécurité et la santé de l’opérateur, il est impératif de porter un équipement de protection individuelle adapté, notamment des lunettes de sécurité, des gants, une protection auditive, un masque anti-poussière et des chaussures de sécurité à embout acier.
Il est conseillé de travailler dans des zones bien ventilées et d’éviter toute exposition prolongée aux gaz d’échappement.
L’entretien quotidien comprend le nettoyage des ouvertures de ventilation pour garantir un refroidissement optimal.
Il est important de retirer les résidus de béton sur la poutre et le système de détachement avant qu’ils ne durcissent.
La machine est livrée avec des consignes de sécurité claires et des étiquettes de signalisation visibles.
Il est interdit de nettoyer l’Easy Screed Pro avec un nettoyeur haute pression.
Cette machine est conforme aux normes CE et aux directives européennes 2006/42/CE, 2004/108/CE, 2002/96/CE et 2006/95/CE.
La déclaration de conformité est disponible et les documents techniques sont conservés au siège du groupe Belle.
La garantie couvre les défauts de conception, matériaux et fabrication pour une durée d’un an à partir de la date d’achat originale.
Elle ne couvre pas les dommages causés par une mauvaise utilisation, un manque d’entretien, les pièces d’usure, ni les coûts de transport ou autres pertes indirectes.
En résumé, le Groupe moteur essence Honda ALTRAD B157-9-010 Easy Screed Pro est un équipement professionnel performant, robuste et polyvalent destiné au compactage et à l’arasage précis du béton frais.
Il allie la puissance fiable du moteur Honda à une poutre vibrante en aluminium extrudé réversible, offrant un confort d’utilisation grâce à son guidon réglable et un système de détachement rapide.
Son entretien simple et ses dispositifs de sécurité en font un outil adapté aux exigences des chantiers modernes.
La poutre est disponible en six longueurs différentes, de 1,5 m à 6 m, s’adaptant ainsi à diverses applications. La profondeur maximale de compactage est de 75 mm. L’ensemble pèse environ 14,6 kg. La fréquence de vibration est de 83 Hz avec une accélération inférieure à 1,5 m/s², et la protection est assurée par un indice IP54, garantissant une résistance aux éclaboussures.
Le système de vibration est flexible, générant des vibrations mécaniques via le moteur essence, avec une force centrifuge ajustable par des masses excentriques pour adapter la puissance en fonction de la consistance du béton et de la largeur de la poutre. Le guidon est réglable en hauteur et verrouillable, offrant un confort optimal à l’opérateur. La poutre est facilement détachable grâce à un système de détachement rapide.
L’Easy Screed PRO permet de compacter, niveler et lisser le béton fraîchement coulé en une seule opération, utilisable en mode arasage libre ou sur coffrage. L’entretien est simple, réalisé par nettoyage à l’eau et à la brosse, avec une attention particulière portée au nettoyage des ouvertures de ventilation et au retrait des résidus de béton avant durcissement. Il est interdit d’utiliser un nettoyeur haute pression.
Pour la sécurité, il est recommandé de porter un équipement de protection individuelle adapté (lunettes, gants, protection auditive, masque anti-poussière, chaussures de sécurité à embout acier) et de travailler dans des zones bien ventilées pour éviter l’exposition prolongée aux gaz d’échappement.
Cette machine est conforme aux normes CE et aux directives européennes 2006/42/CE, 2004/108/CE, 2002/96/CE et 2006/95/CE. La garantie couvre les défauts de conception, matériaux et fabrication pendant un an à partir de la date d’achat, excluant les dommages liés à une mauvaise utilisation, un manque d’entretien, les pièces d’usure et les coûts de transport.
En résumé, ce groupe moteur essence Easy Screed PRO est un équipement professionnel performant, robuste et polyvalent, alliant la puissance fiable du moteur Honda à une poutre vibrante en aluminium extrudé réversible, avec un guidon réglable et un système de détachement rapide, adapté aux exigences des chantiers modernes.
- poutres vibrantes aluminium réversibles
- moteur essence Honda GX35 4 temps 1,5 ch / 1,1 kW
- poutre aluminium extrudé ultra rigide
- longueur poutre de 2,5 m à 5 m
- profondeur maximale de compactage 75 mm
- guidon réglable en hauteur
- poids 14,6 kg
- fréquence de vibration 83 Hz
Le guidon est réglable en hauteur et verrouillable pour un confort d’utilisation. La poutre est montée sur le moteur à essence par un système de détachement rapide, permettant de changer facilement la poutre selon la largeur souhaitée. La force centrifuge du vibrateur est ajustable en desserrant les écrous papillons et en déplaçant les masses excentriques à différentes positions, pour adapter la puissance de vibration à la consistance du béton et à la largeur de la poutre.
L’Easy Screed PRO doit être utilisée sur une surface de béton fraîchement coulée, en déplaçant la poutre de manière régulière et homogène pour obtenir un compactage, un nivellement et un lissage efficaces. En cas de vibrations trop fortes, la force centrifuge doit être réduite par réglage des masses excentriques. Après utilisation, il faut nettoyer la poutre et le système de détachement rapide pour retirer les résidus de béton avant durcissement. La machine doit être stockée dans un endroit propre, sec et à l’abri de la poussière.
Le réservoir de carburant doit être rempli uniquement avec du carburant sans plomb. En cas d’arrêt prolongé, il est nécessaire de vider le réservoir et de faire tourner le moteur au ralenti jusqu’à ce que le carburant soit épuisé. Pour le démarrage et l’arrêt du moteur, il faut suivre les instructions spécifiques fournies dans le manuel d’utilisation.
Ainsi, l’utilisation de l’Easy Screed PRO consiste à positionner la poutre sur la surface à traiter, démarrer le moteur, régler la force de vibration, puis déplacer la machine de façon régulière sur le béton frais pour obtenir un résultat compacté, nivelé et lissé en une seule opération.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Comment assembler le Groupe moteur essence Easy Screed PRO ALTRAD B157-9-010 ?
Déterminez d’abord si vous souhaitez utiliser l’Easy Screed Pro comme règle vibrante pour un arasage libre ou un arasage sur coffrage. La machine est fournie en deux composants : l’unité d’entraînement avec moteur essence Honda GX-31 4 temps de 1,1 kW et la poutre aluminium extrudé réversible. L’unité d’entraînement est équipée d’un système de détachement rapide avec des écrous papillons. Fixez l’unité sur la poutre en serrant les écrous, puis déployez le guidon réglable en hauteur et serrez les pinces de maintien.
Quels carburants utiliser et quelles précautions pour le moteur essence ?
Le moteur doit être alimenté uniquement avec du carburant sans plomb euro, sans mélange. Il est impératif de ne pas utiliser la machine dans des endroits mal ventilés ou confinés, tels que des fosses. Assurez-vous que la zone de travail est bien ventilée pour éviter l’accumulation de gaz d’échappement nocifs. Avant de démarrer, vérifiez que l’interrupteur marche-arrêt est en position marche et que le réservoir est rempli avec du carburant adapté.
Comment régler la force centrifuge du vibrateur ?
La force centrifuge s’ajuste en desserrant le capot de protection du vibrateur et en déplaçant les masses excentriques sur les trois positions indiquées sur la poutre. Une force centrifuge trop élevée peut provoquer des vibrations excessives et un compactage irrégulier. Diminuez la force centrifuge pour obtenir un compactage homogène, lisse et brillant du béton. Après réglage, resserrez le capot de protection.
Quelles sont les consignes d’entretien pour assurer la durabilité et la performance de l’Easy Screed Pro ?
Il est recommandé de pulvériser la poutre aluminium et le système de détachement rapide avec une huile de coffrage de haute qualité avant chaque utilisation. Nettoyez quotidiennement la poutre et le système de détachement pour éviter que les résidus de béton ne durcissent, ce qui pourrait endommager la machine et blesser l’opérateur. Vérifiez que les ouvertures de ventilation du moteur restent propres et dégagées pour assurer un refroidissement optimal. Stockez la machine dans un endroit propre, sec et à l’abri de la poussière.
Quels équipements de protection individuelle (EPI) sont nécessaires pour utiliser cette machine ?
Pour votre sécurité, portez systématiquement des lunettes de protection, des gants, une protection auditive, un masque anti-poussière et des chaussures de sécurité à embout acier avec semelles antidérapantes. Ces équipements protègent contre les projections, le bruit et les risques liés à la manipulation du béton et du moteur essence.
Quels sont les principaux problèmes pouvant survenir et comment les résoudre ?
Une vibration excessive peut indiquer une force centrifuge trop élevée ou une largeur de poutre inadaptée. Référez-vous à la section réglage de la force centrifuge pour ajuster correctement. Si le moteur ne démarre pas ou tourne irrégulièrement, vérifiez que le réservoir est suffisamment rempli et que la procédure de démarrage est respectée. En cas de panne moteur, contactez un agent Belle Group ou un réparateur agréé.
