Grue d'atelier fixe 1T DRAKKAR - 13089
Référence : S01513089
Découvrez Grue d'atelier fixe 1T DRAKKAR - 13089 disponible à l'achat
- Capacité de levage jusqu'à 1000 kg
- Crochet tournant forgé avec linguet de sécurité
- Système de sécurité "homme mort" intégré
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

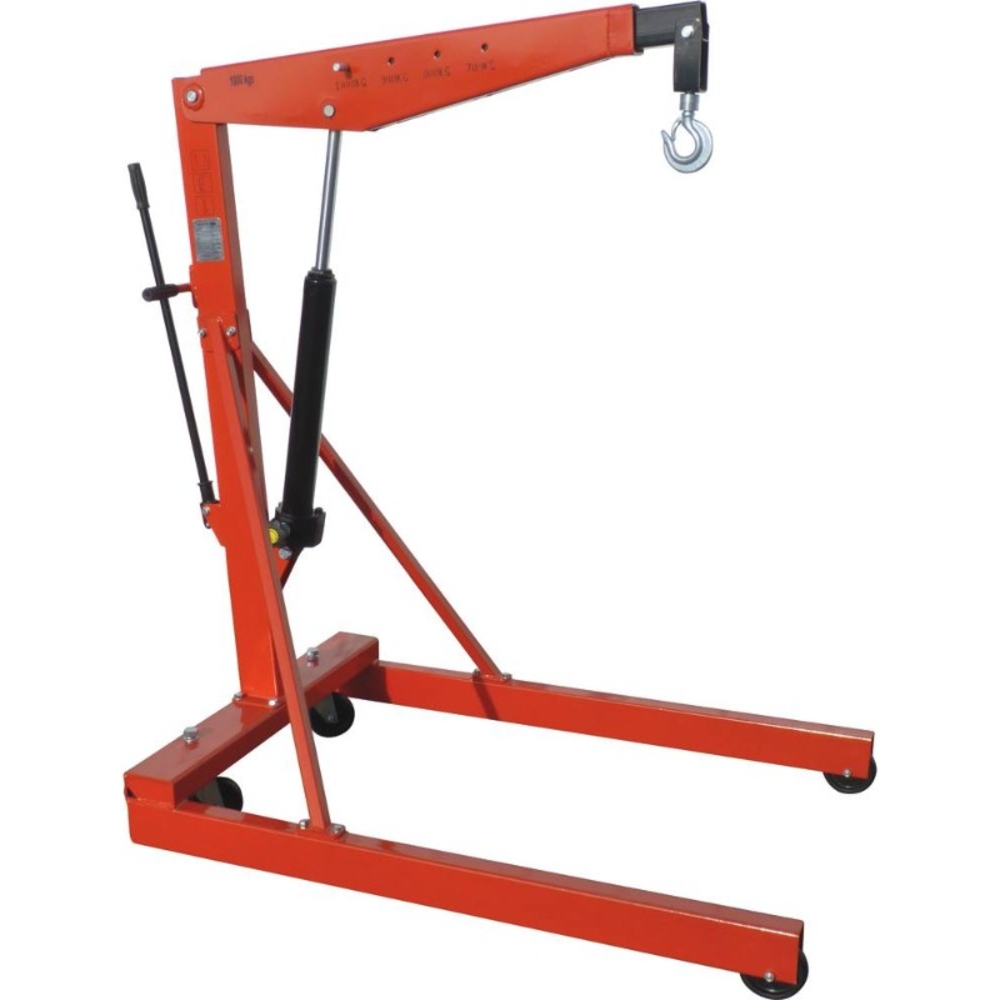

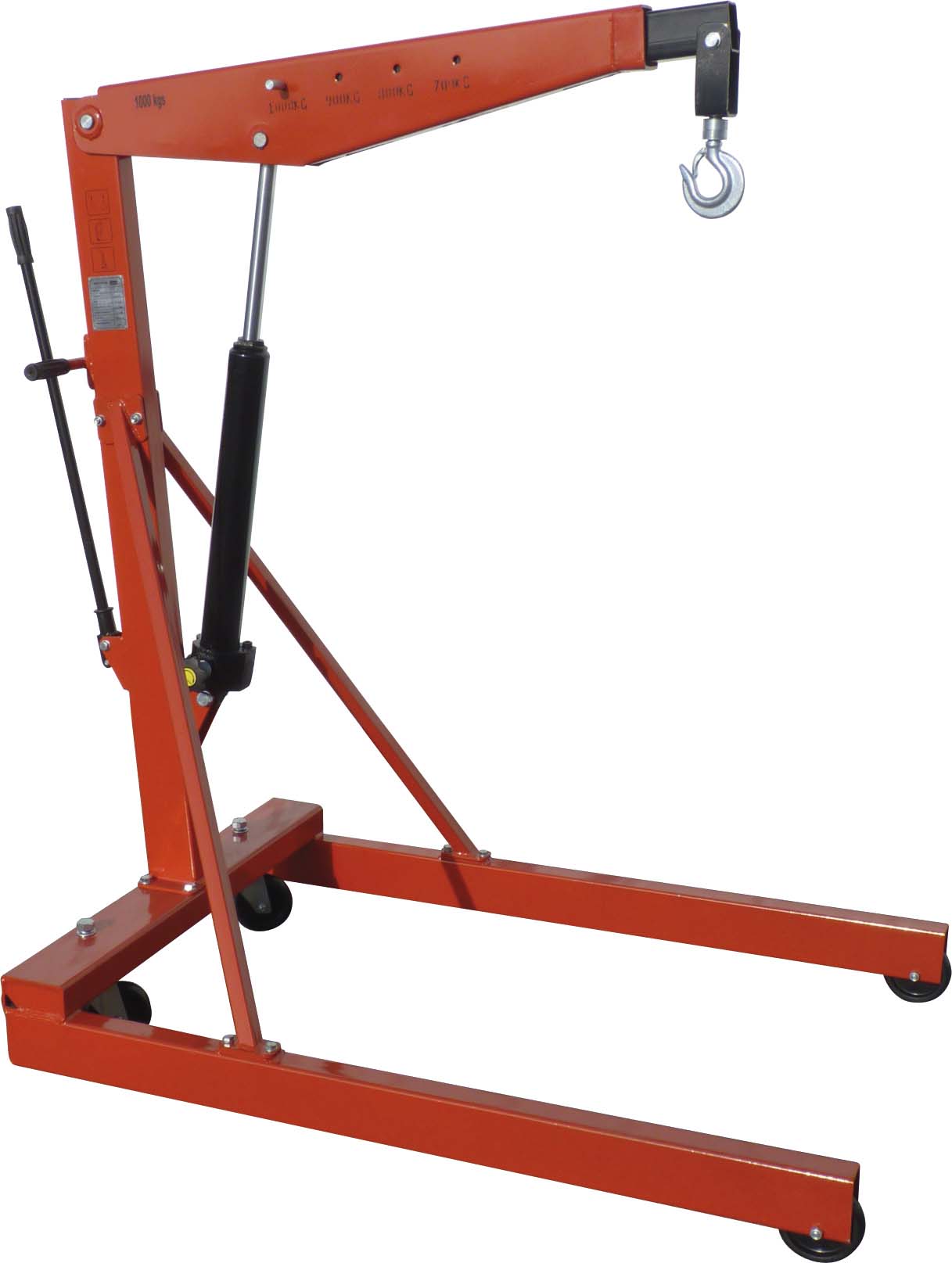

Découvrez la grue d'atelier fixe d'une capacité impressionnante de 1000 kg, idéale pour un usage intensif. Conçue avec un crochet tournant forgé et un linguet de sécurité, elle assure une protection optimale lors de vos levages. Son système 'homme mort' garantit une sécurité renforcée, minimisant les risques d'accidents pendant l'utilisation.
En termes de caractéristiques techniques, cette grue possède des dimensions adaptées à divers environnements de travail : 155 mm de profondeur, 1376 mm de largeur, et 1565 mm de hauteur. Sa capacité de levage s'adapte à des hauteurs allant de 810 mm mini à 1110 mm maxi, avec une portée de 2250 mm mini à 2550 mm maxi. De plus, la plaque signalétique intégrée facilite l'identification de l'équipement. Optez pour cette grue d'atelier pour une solution de levage efficace et sécurisée.
Point info :
Système "homme mort"
Crochet tournant forgé avec linguet de sécurité
Plaque signalétique
Cette grue présente les caractéristiques techniques suivantes :
- Hauteur totale : 1565 mm
- Largeur : 1376 mm
- Profondeur : 155 mm
- Poids total de la grue : 94 kg
- Capacité de levage : 1000 kg
- Longueur du bras ajustable de 810 mm (mini) à 1110 mm (maxi)
- Hauteur d'utilisation variable entre 2250 mm (mini) et 2550 mm (maxi)
- Dimensions complémentaires : 838 mm (G), 965 mm (F), 965 mm (H)
La grue est conçue pour s’adapter à différentes positions de levage, avec une distance hors tout variant de 1090 mm à 1390 mm selon la position choisie. Elle est dotée d’une plaque signalétique facilitant son identification.
Avantages produit :
- Sécurité renforcée grâce au système "homme mort" et au linguet de sécurité sur le crochet
- Construction robuste adaptée à un usage intensif en atelier
- Réglage flexible de la longueur du bras et de la hauteur d’utilisation pour s’adapter à divers besoins de levage
Conditionnement et stockage :
- Poids total de l’équipement : 94 kg, facilitant son déplacement et son installation
- Dimensions compactes permettant un rangement aisé en atelier
Cette grue d’atelier fixe offre une solution fiable et sécurisée pour tous les travaux de levage nécessitant une capacité jusqu’à 1000 kg. Elle répond aux exigences des environnements professionnels exigeants, avec des normes de sécurité intégrées pour une utilisation sereine.
Hauteur : 1565mm
Capacité : 1000kg
Longueur max du bras : 810mm mini - 1110mm maxi
Longueur : 1376mm
Hauteur d'utilisation : 2250mm mini - 2550mm maxi
Poids article : 99.2KG
A : 1376mm
B : 1565mm
C : 810mm mini - 1110mm maxi
D : 2250mm mini - 2550mm maxi
E : 155mm
F : 965mm
G : 838mm
H : 965mm
K : 1260mm
Pour bloquer le châssis, il faut retirer la goupille épingle, faire descendre lentement l'élément du châssis, puis remonter les axes de blocage et les sécuriser avec les goupilles épingle. Lors du levage, la valve doit être fermée et la charge solidement attachée au crochet par une élingue ou une chaîne de taille et force adéquates, avec le linguet de sécurité bien fermé. Le levier de montée est inséré dans la zone prévue, puis on pompe avec l'unité hydraulique jusqu'à atteindre la position horizontale du bras de levage. La flèche réglable peut être positionnée selon la charge à lever en retirant la goupille épingle et l'axe, puis repositionnée et sécurisée.
La grue est ensuite placée au-dessus de la charge, qui est accrochée au crochet, puis la pompe est actionnée manuellement pour lever la charge, en veillant à ce que la charge soit prise à la verticale de son centre de gravité.
Pour descendre la charge, il faut relâcher doucement la molette de descente, en contrôlant la vitesse par un mouvement lent pour éviter une descente rapide ou une oscillation de la charge.
La grue doit être utilisée sur un sol ferme, stable, régulier et sans trou, dans un environnement bien éclairé. La charge ne doit jamais dépasser la capacité maximale indiquée, qui varie en fonction de la position du bras de levage. Le châssis doit toujours être bloqué en position basse lors de l'utilisation. La grue ne doit pas être utilisée pour soulever des personnes, ni dans des conditions humides, mouillées ou avec risque de projection d'eau. Les mouvements de la charge doivent être contrôlés pour éviter les oscillations, basculements, tirages en biais ou mouvements pendulaires.
En cas de dysfonctionnement, comme un levage incorrect ou une descente trop lente, il est recommandé de vérifier la purge du circuit hydraulique, le niveau d'huile, le réglage des valves, la lubrification et l'état des joints, en suivant les procédures indiquées.
Enfin, les outils inutilisés doivent être rangés dans un endroit sec et fermé à clé, hors de portée des enfants, et la grue doit être maintenue propre et protégée des conditions agressives.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir une grue d'atelier fixe ?
Il faut s'assurer que la capacité maximale de levage correspond à vos besoins, ici jusqu'à 1000 kg avec un réglage de la portée du bras entre 810 mm et 1110 mm. La présence d'un crochet tournant forgé avec linguet de sécurité est indispensable pour la sûreté de la charge. Le système de sécurité "homme mort" intégré garantit un arrêt immédiat en cas de perte de contrôle, renforçant la sécurité à l'usage.
Comment la capacité de levage varie-t-elle selon la position du bras de la grue ?

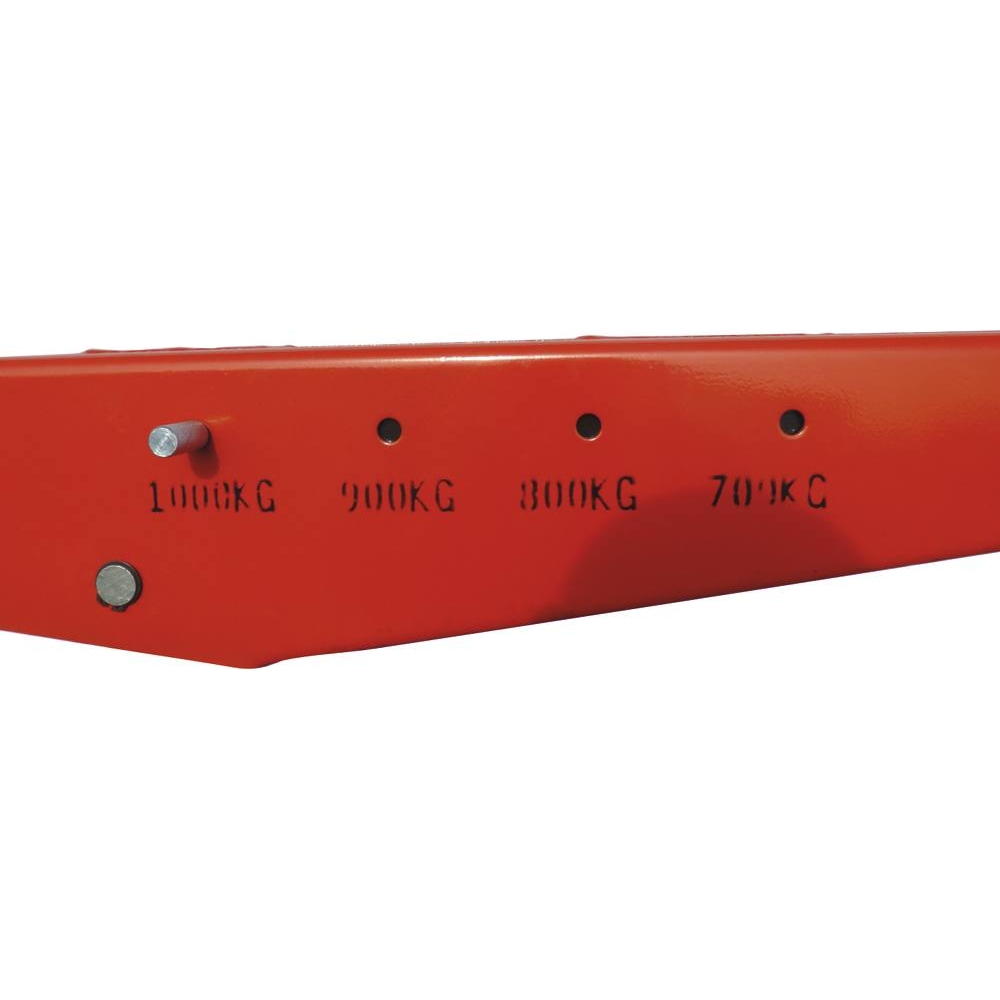

La capacité maximale dépend de la position du bras de levage, réglable sur 4 positions : 1000 kg à 1060 mm, 900 kg à 1160 mm, 800 kg à 1260 mm et 700 kg à 1360 mm. Il est crucial de ne pas dépasser la capacité indiquée pour chaque position afin d'éviter tout risque d'accident.
Quels sont les éléments de sécurité intégrés à cette grue d'atelier ?
La grue est équipée d'un crochet tournant forgé avec linguet de sécurité pour empêcher la chute de la charge. Elle dispose aussi d'un système "homme mort" qui bloque toute manœuvre si l'utilisateur perd le contrôle. De plus, la plaque signalétique facilite l'identification et le suivi des capacités et réglages.
Quelles sont les conditions d'utilisation à respecter pour garantir la sécurité lors du levage ?
La grue doit être utilisée sur un sol ferme, stable, régulier et sans trou. La charge doit être attachée solidement au crochet avec un linguet bien fermé. Il est interdit de soulever des personnes ou de dépasser la capacité maximale. Les mouvements brusques, oscillations ou tirages en biais sont proscrits. Le châssis doit toujours être bloqué en position basse lors de l'utilisation.
Quels sont les points de vigilance avant et pendant l'utilisation de la grue ?
Avant chaque utilisation, inspectez visuellement la grue, en particulier les parties supportant la charge, et purgez l'air du circuit hydraulique. Pendant le levage, contrôlez la vitesse de montée et de descente, en évitant les mouvements rapides ou oscillants. Ne laissez jamais une charge maintenue en hauteur sans surveillance et respectez les consignes de sécurité pour éviter les risques de basculement ou de chute.
Comment le système "homme mort" améliore-t-il la sécurité d'utilisation ?
Ce système bloque immédiatement toute manœuvre si l'utilisateur relâche le levier, empêchant ainsi une descente ou un levage non contrôlé. Il réduit significativement les risques d'accidents liés à une perte de contrôle pendant l'opération de levage.
Dans quels contextes professionnels cette grue d'atelier est-elle la plus adaptée ?
Elle convient aux environnements professionnels nécessitant un levage intensif de charges jusqu'à 1000 kg, avec des besoins de réglage précis de la portée et de la hauteur. Sa construction robuste et ses dispositifs de sécurité en font un équipement fiable pour les ateliers où la sécurité et la précision sont prioritaires.
