Grue d'atelier pliante 2T DRAKKAR - 13077
Référence : S01513077
Découvrez Grue d'atelier pliante 2T DRAKKAR - 13077 disponible à l'achat
- Capacité de levage jusqu'à 2000 kg
- Bras réglable de 1410 à 1700 mm
- Système de sécurité homme mort intégré
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

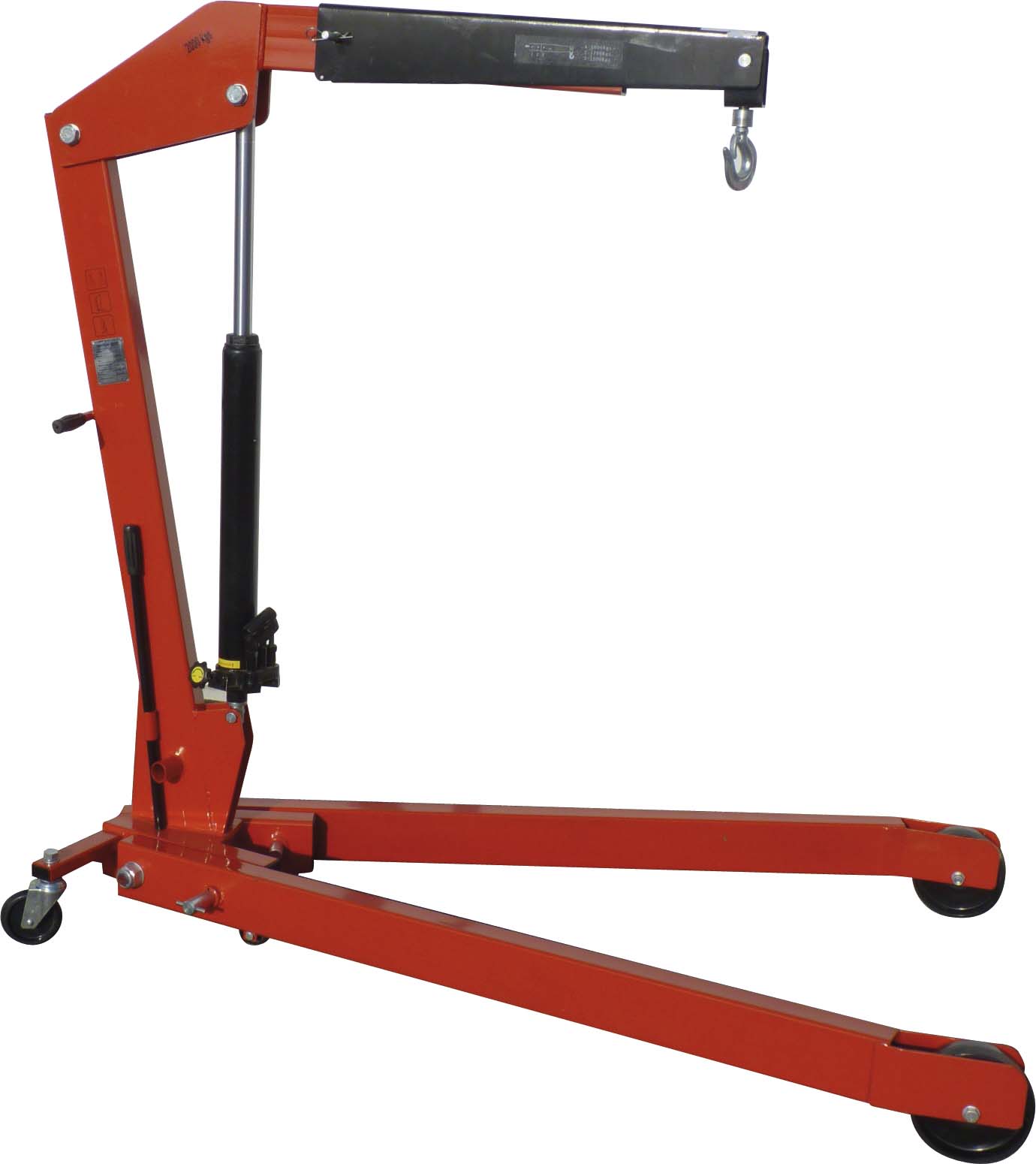

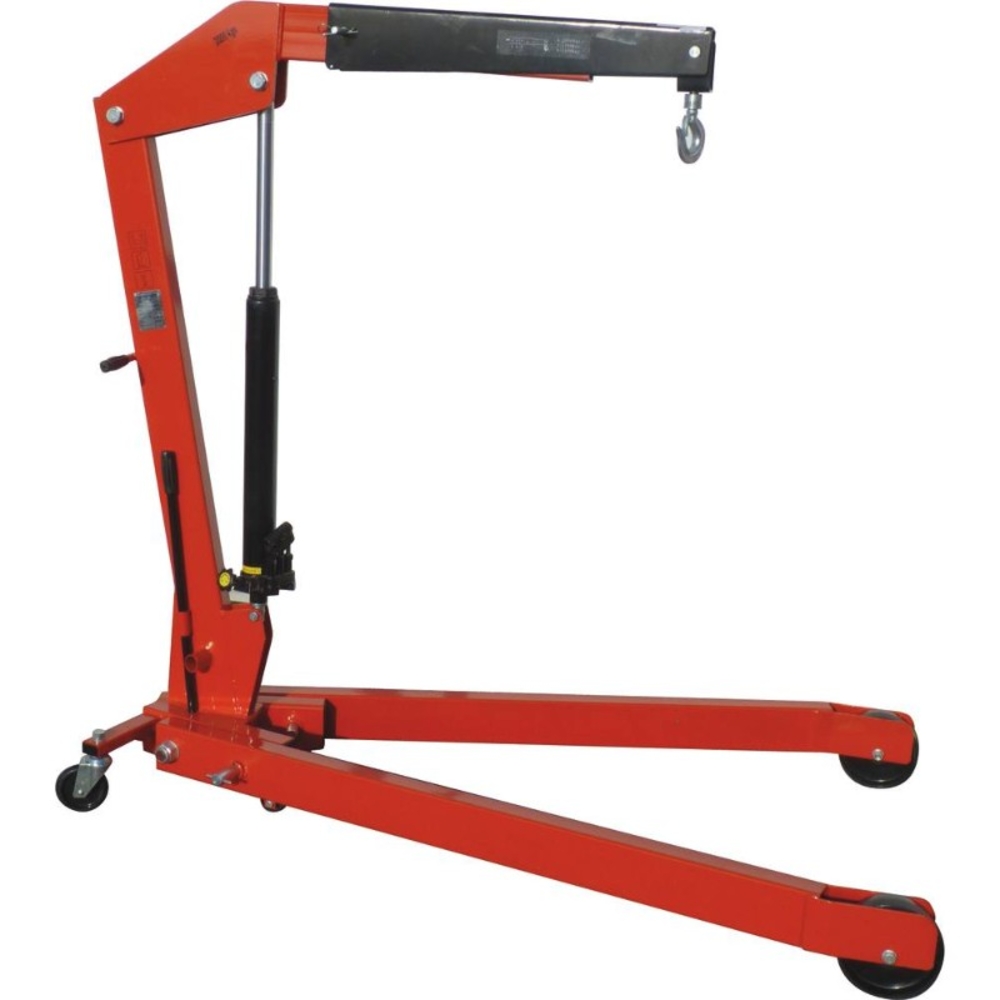

Grue d'atelier pliante 2000kg
Avec double piston pour approche rapide
Système 'homme mort'
Crochet tournant forgé, avec linguet de sécurité
Plaque signalétique Grand bâti
Plus lourde
Bras plus puissant
Avec double piston pour approche rapide.
Système "homme mort".
Crochet tournant forgé, avec linguet de sécurité.
Plaque signalétique.
Fonctionnement :
- Double piston permettant une approche rapide.
- Système de sécurité "homme mort" garantissant un arrêt immédiat en cas de perte de contrôle.
- Crochet tournant forgé avec linguet de sécurité pour une fixation fiable des charges.
- Plaque signalétique pour identification claire.
Caractéristiques techniques :
- Hauteur totale : 1675 mm
- Capacité maximale : 2000 kg
- Longueur totale : 1940 mm
- Longueur du bras ajustable de 1410 mm (mini) à 1700 mm (maxi)
- Hauteur d'utilisation réglable de 2450 mm (mini) à 2660 mm (maxi)
- Poids de la grue : 165 kg
- Dimensions supplémentaires : G = 1015 mm, B = 1675 mm, E = 200 mm, F = 585 mm, H = 1160 mm
Avantages :
- Structure renforcée pour une meilleure durabilité.
- Mobilité facilitée grâce à sa conception pliante.
- Sécurité accrue avec le système "homme mort" et le crochet sécurisé.
Conditionnement, stockage et conservation :
- Livrée prête à l’emploi avec notice d’utilisation.
- Stockage recommandé dans un endroit sec et à l’abri des intempéries pour préserver la qualité du matériel.
Cette grue est adaptée pour les levages fréquents en atelier nécessitant robustesse, sécurité et maniabilité. Elle bénéficie d’une garantie de 3 ans.
Hauteur : 1675mm
Capacité : 2000kg
Longueur max du bras : 1410mm mini - 1700mm maxi
Longueur : 1940mm
Hauteur d'utilisation : 2450mm mini - 2660mm maxi
Poids article : 169KG
A : 1940mm
B : 1675mm
C : 1410mm mini - 1700mm maxi
D : 2450mm mini - 2660mm maxi
E : 200mm
F : 585mm
G : 1015mm
H : 1160mm
Pour bloquer le châssis, il faut retirer la goupille épingle et l’axe de blocage, faire descendre lentement l'élément du châssis jusqu'au sol, puis remonter et sécuriser les axes avec les goupilles épingle.
Le levage de la charge s'effectue en fermant la valve hydraulique, en attachant solidement la charge avec une élingue ou une chaîne au centre du crochet, puis en insérant le levier de montée et en pompant avec l'unité hydraulique jusqu'à atteindre la position souhaitée du bras. La flèche réglable se positionne en retirant la goupille épingle, en dégageant l’axe, puis en positionnant la flèche à la hauteur désirée avant de sécuriser l’axe.
Pour descendre la charge, il faut relâcher doucement la molette de descente afin de contrôler précisément la vitesse, en évitant toute descente rapide ou oscillation de la charge.
La grue doit être utilisée sur un sol ferme, solide, régulier et sans trou, dans un environnement éclairé et sécurisé. Les éléments du châssis doivent toujours être bloqués en position basse lors de l'utilisation. La charge ne doit jamais dépasser la capacité maximale indiquée en fonction de la position du bras.
En cas de dysfonctionnement, comme une charge qui ne se lève pas correctement, il est possible de purger le circuit hydraulique en pompant plusieurs fois tout en maintenant la valve de descente ouverte, ou de vérifier le niveau d’huile. Si le bras ne monte pas ou descend sans action sur le levier, il faut vérifier le réglage de la valve ou remplacer des pièces par un réparateur agréé.
Enfin, la grue bénéficie d’un système de montée et descente avec principe « Homme-Mort » qui arrête toute manœuvre si l’utilisateur perd le contrôle de l’opération, garantissant un arrêt immédiat.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir une grue d'atelier pliante ?
Il faut considérer la capacité maximale de levage, ici 2000 kg, ainsi que la robustesse de la structure, le système de sécurité intégré comme le principe "homme mort", et la maniabilité offerte par un bras réglable et une conception pliante. La stabilité, la présence d’un crochet tournant forgé avec linguet de sécurité, et la facilité d’approche rapide grâce au double piston sont également des critères importants.
Comment la capacité de levage varie-t-elle en fonction de la position du bras ?
La capacité maximale de 2000 kg diminue selon l'extension du bras : 2000 kg à 1310 mm, 1700 kg à 1460 mm, et 1500 kg à 1610 mm. Il est impératif de ne jamais dépasser la capacité indiquée pour chaque position afin d’assurer la sécurité et la stabilité du levage.
Quels sont les dispositifs de sécurité intégrés à cette grue d'atelier ?
Cette grue est équipée d’un système "homme mort" qui arrête immédiatement toute manœuvre en cas de perte de contrôle par l’utilisateur. Le crochet tournant forgé est muni d’un linguet de sécurité pour garantir une fixation fiable de la charge. De plus, la grue doit être utilisée sur un sol ferme, stable et régulier, avec les éléments du châssis toujours bloqués en position basse.
Quelles sont les conditions d’utilisation spécifiques à respecter pour cette grue ?
La grue doit être utilisée sur un sol solide, régulier et sans trou, dans un environnement bien éclairé (minimum 50 Lux). L’opérateur doit être formé et porter des équipements de protection adaptés, notamment des chaussures de sécurité. L’usage est limité à des températures comprises entre -10°C et +50°C, avec une attention particulière au frein en cas de températures proches de 0°C.
Comment s’effectue la mise en œuvre et le réglage du bras de levage ?
Le bras est réglable en hauteur et en longueur par retrait de goupilles épingle et axes, puis repositionnement et sécurisation. Le levier de montée actionne la pompe hydraulique pour lever la charge, tandis que la descente s’effectue en relâchant doucement la molette de décompression, permettant un contrôle précis de la vitesse. Toute descente rapide ou oscillation de la charge est interdite.
Quels sont les points de vigilance lors de l’inspection avant utilisation ?
Avant chaque utilisation, inspectez visuellement toutes les parties supportant la charge, vérifiez l’absence de dommages, et purgez l’air du circuit hydraulique via la valve. Assurez-vous que les éléments du châssis sont bloqués en position basse et que le crochet est correctement sécurisé avec le linguet fermé.
Pour quels types d’interventions cette grue est-elle la plus adaptée ?
Cette grue est conçue pour des levages fréquents en atelier nécessitant robustesse, sécurité et maniabilité. Elle est adaptée aux opérations où la charge doit être déplacée proche du sol, avec des contraintes de stabilité et de précision dans le contrôle du levage et de la descente.
