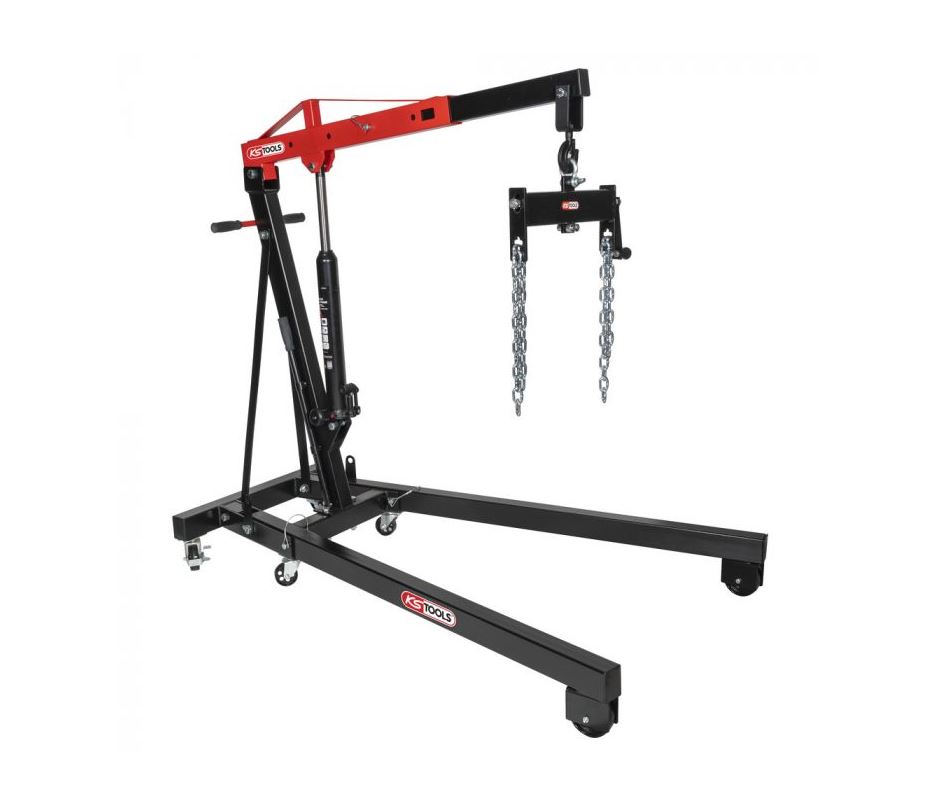

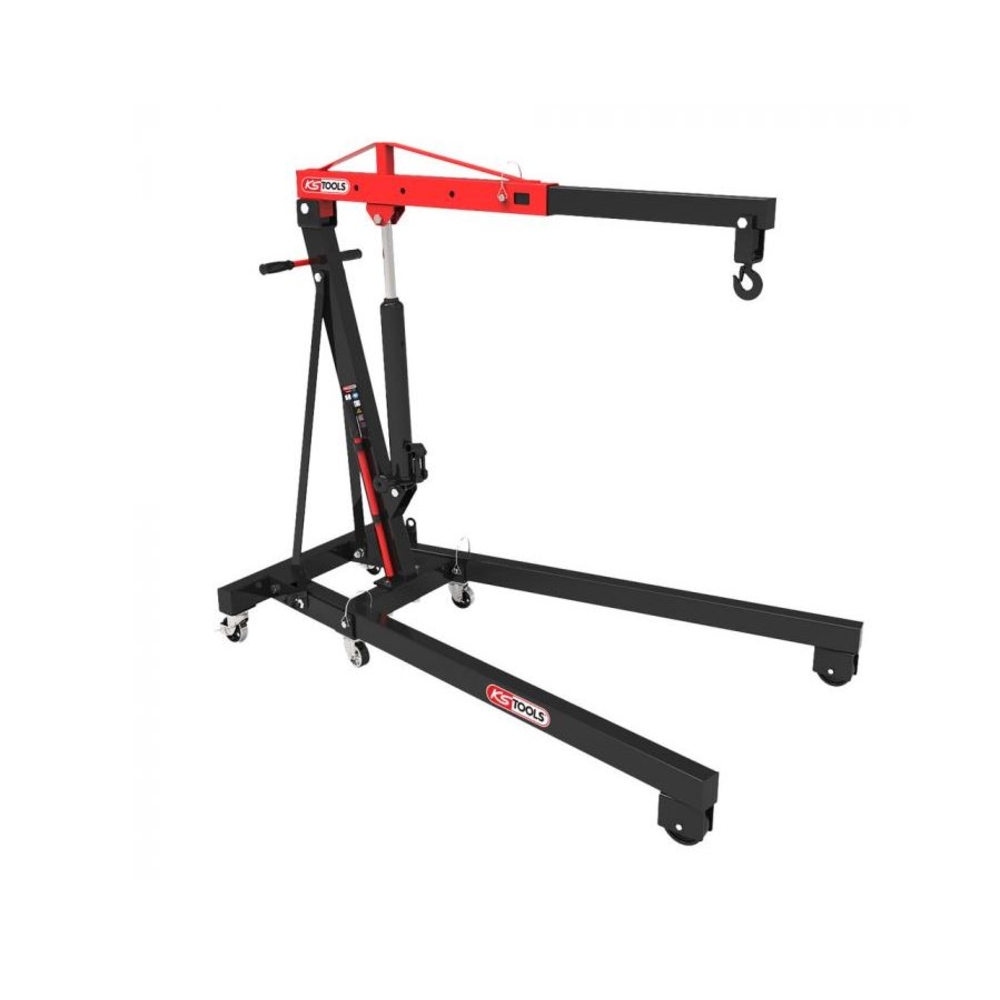

Grue mobile d'atelier pliante 2 t KS TOOLS - 162.0020

La grue mobile pliante 2t est l'outil idéal pour les ateliers, offrant robustesse et maniabilité.

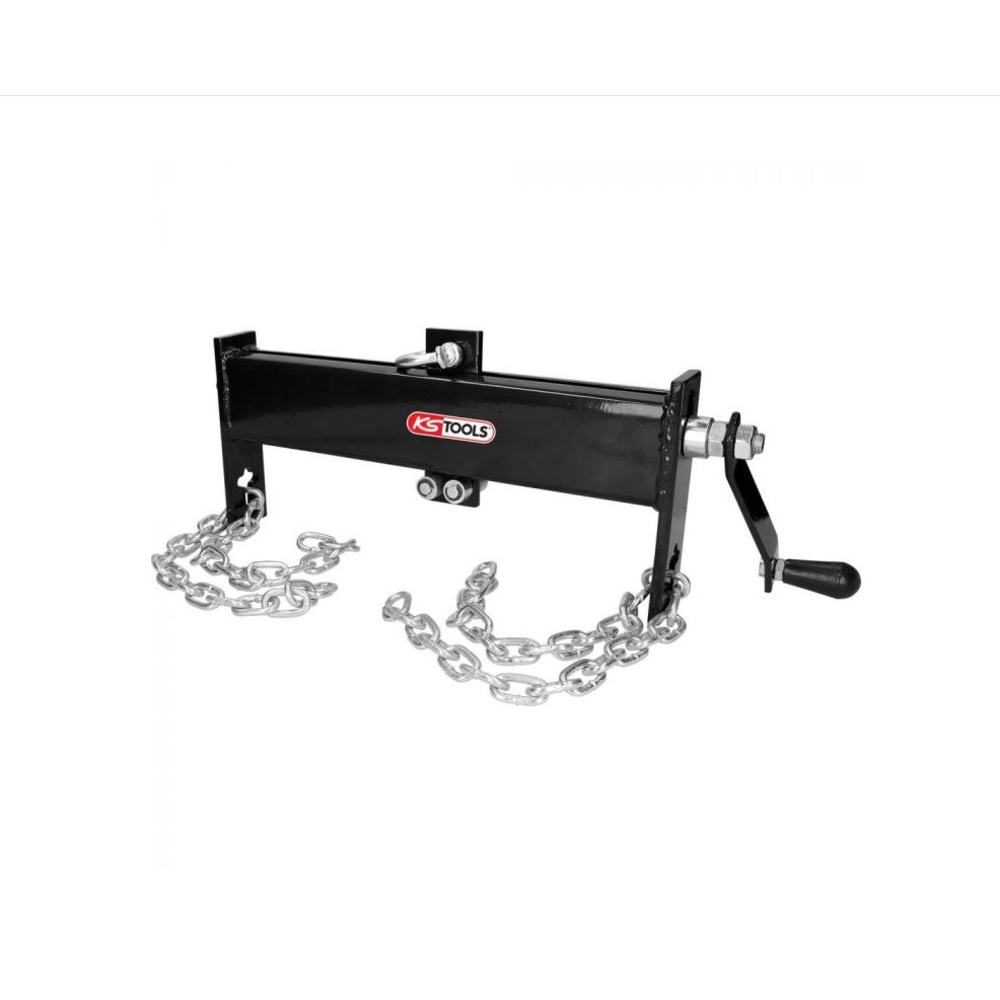

Conçue pour une utilisation en toute sécurité, cette grue permet de sortir moteurs et boîtes de vitesses efficacement. Pour optimiser son utilisation, il est conseillé d'y associer les équilibreurs de charge compatibles. Sa commande de descente, de type "homme mort", assure une manipulation sécurisée lors du levage.
Avec une capacité maximale de 2 tonnes et une flèche ajustable en quatre positions (500 kg à 2000 kg), elle s'adapte à divers besoins. Ses dimensions repliées (L.755 x l.485 x H.1620 mm) facilitent son rangement. Équipée de roues en acier avec des bandes de roulement en polyuréthane, cette grue est dotée de 4 roues fixes et 2 directionnelles pour une maniabilité optimale. Sa construction robuste en châssis tubulaire soudé comprend également une soupape de surcharge et un crochet de sécurité, garantissant ainsi la sécurité durant son utilisation. Sa plage de température opérationnelle varie de -20°C à +50°C, permettant une utilisation dans des conditions variées.

- Type : Grue mobile pliante
- Capacité de levage max : 2 t
- Hauteur de levage maxi : 2240 mm
- Hauteur de levage mini : 25 mm
- Hauteur totale : 1490 mm
- Longueur du bras : 955-1465 mm
- Longueur du pied : 1710 mm

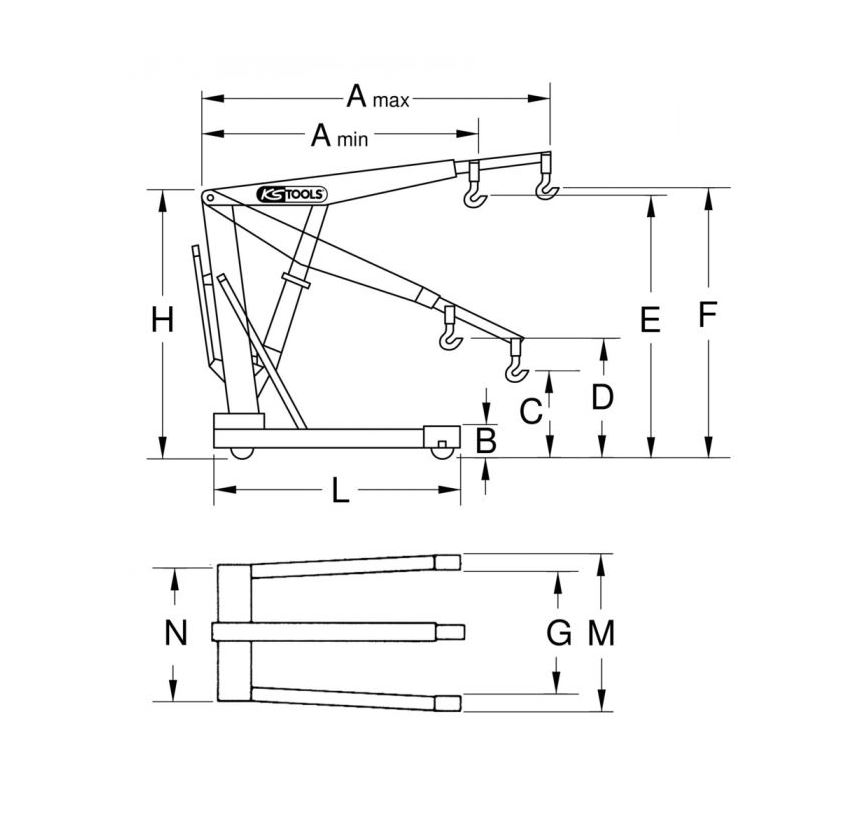

- Longueurs intermédiaires :
- B : 200 mm
- C : 25 mm
- D : 385 mm
- E : 1845 mm
- F : 2240 mm
- G : 870 mm
- M : 1000 mm
- N : 755 mm
- Nombre de roues : 6
- Nombre de roues directionnelles : 2
- Température d'utilisation : -20°C à +50°C
- Course avec charge maximale : 1860 mm
- Longueur de flèche selon charge :
- 500 kg : 1370 mm
- 1 t : 1200 mm
- 1,5 t : 1030 mm
- 2 t : 860 mm
- Commande de descente : type "homme mort"
- Crochet de sécurité : Oui
- Soupape de surcharge : Oui
- Châssis : Tubulaire soudé
- Roues : Fixes et directionnelles, en acier avec bandes de roulement en polyuréthane

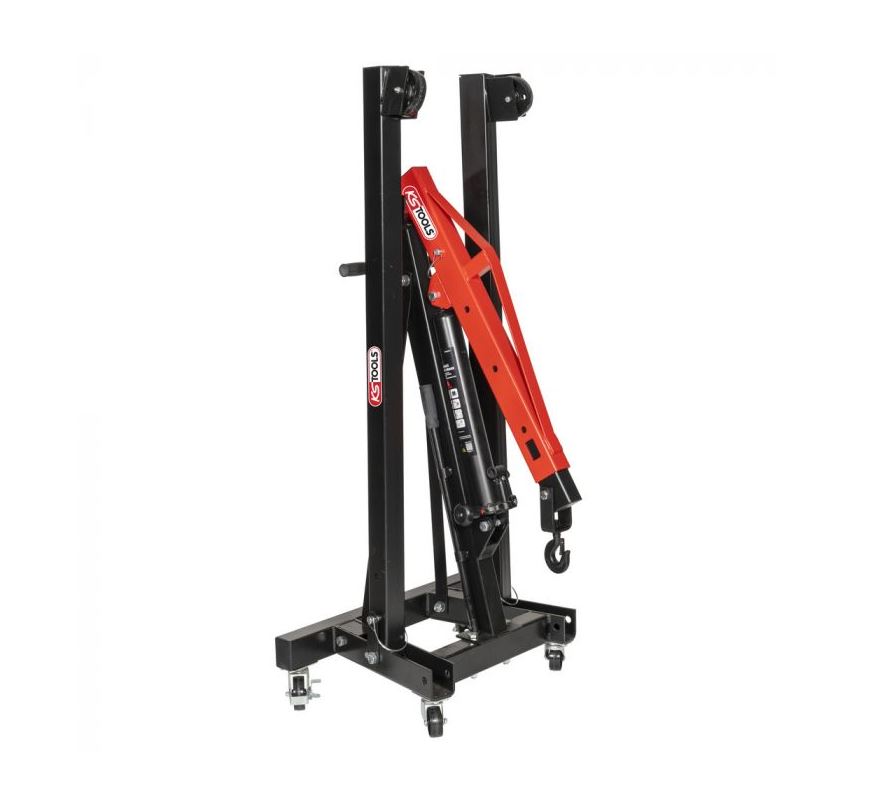

- Encombrement max replié : L.755 x l.485 x H.1620 mm
- Maniabilité : Optimale, même repliée

La grue mobile d'atelier pliante 2 t KS TOOLS s'utilise principalement en atelier mécanique pour soulever et sortir moteurs et boîtes de vitesses. Elle fonctionne en positionnant la charge sur le crochet de la flèche, dont la longueur est ajustable sur quatre positions correspondant à différentes capacités de levage (500 kg à 2 tonnes). La commande de descente est de type « homme mort », ce qui nécessite une action continue de l'utilisateur pour abaisser la charge, assurant ainsi une manipulation contrôlée.

Pour utiliser la grue, il faut d'abord assembler les différentes parties selon les instructions fournies, notamment fixer les roues, les pieds, le poteau, la flèche et le vérin hydraulique. La flèche est montée sur le poteau de façon à pouvoir pivoter librement. Le vérin hydraulique est actionné par une poignée de manœuvre qui permet de lever ou descendre la charge.

La grue doit être utilisée sur une surface dure et plane avec une pente inférieure à 3°. Avant tout déplacement, la charge doit être abaissée au point le plus bas possible. La charge doit être centrée sur le crochet avant le levage et fixée à l’aide d’élingues ou chaînes adaptées à la charge. Il est impératif de respecter les capacités de charge indiquées selon la position de la flèche et de ne pas dépasser ces limites.

La manipulation de la charge doit être effectuée sans à-coups ni oscillations, que ce soit lors du levage, de la descente ou du déplacement de la grue. La grue est équipée de roues dont deux sont directionnelles pour faciliter la maniabilité, même en position repliée.

En cas de dysfonctionnement du vérin hydraulique (par exemple levage impossible, descente bloquée ou levage partiel), il est recommandé de vérifier la fermeture complète de la soupape de décharge, le niveau d’huile, la présence d’air dans le système hydraulique (purger si nécessaire) ou un éventuel grippage. Toute surcharge ou dommage nécessite de mettre la grue hors service jusqu’à réparation.

L’entretien régulier comprend la lubrification des articulations, de la tige du vérin et des axes de roues avec une huile fine ou un dégrippant, le contrôle visuel des soudures, des pièces et du niveau d’huile hydraulique, ainsi que le nettoyage des surfaces. Lorsqu’elle n’est pas utilisée, la grue doit rester en position basse pour protéger le vérin de la corrosion. Le stockage doit se faire dans un endroit sec, de préférence à l’intérieur, avec les pieds repliés verticalement.

La procédure de purge du vérin consiste à tourner la molette de décharge dans le sens antihoraire, pomper plusieurs fois, ouvrir la vis de remplissage pour purger l’air, puis relâcher la molette pour qu’elle revienne en position.

Cette grue est destinée uniquement au levage en atelier et ne doit pas être utilisée pour déplacer la charge ni pour d’autres usages non spécifiés. Toute modification du produit est interdite.

En résumé, l’utilisation consiste à assembler la grue, positionner la charge sur la flèche ajustée, actionner la poignée hydraulique pour lever ou descendre la charge en respectant les consignes de charge et de sécurité, déplacer la grue sur un sol adapté, puis ranger la grue en position repliée après usage.
