GYSTUD ARCPULL 350 INDUSTRY - GYS - 082946
Référence : G018082946
Découvrez GYSTUD ARCPULL 350 INDUSTRY - GYS - 082946 disponible à l'achat
- Poste de soudure performant pour les professionnels
- Idéal pour une utilisation intensive en milieu industriel
- Conception robuste pour une excellente durabilité
- Facilité d'utilisation pour tous les niveaux d'expérience
- Puissance de 350 A pour souder divers métaux
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Découvrez le poste de soudure arc tiré 350 A - GYSTUD ARCPULL 350 INDUSTRY, un outil indispensable pour les professionnels de la soudure. Capable de réaliser des soudures de haute qualité, ce modèle est idéal pour une utilisation intensive dans divers milieux industriels.
Conçu pour un fonctionnement optimal, le GYSTUD ARCPULL 350 INDUSTRY est parfaitement adapté aux travaux nécessitant une grande fiabilité. Il est essentiel de suivre les préconisations d'utilisation pour garantir une performance maximale et une longue durée de vie. Assurez-vous d'utiliser les électrodes appropriées et de respecter les consignes de sécurité lors de son utilisation.
Parmi ses grandes caractéristiques techniques, ce poste de soudure offre une puissance de 350 A, permettant de souder efficacement différents types de métaux. Sa conception robuste assure une excellente durabilité, tandis que sa facilité d'utilisation le rend accessible même pour ceux qui sont moins expérimentés. Optez pour le GYSTUD ARCPULL 350 INDUSTRY et bénéficiez d’un appareil performant pour tous vos projets de soudure.
Ce modèle se distingue par son pistolet innovant équipé d’un moteur linéaire unique sur le marché, garantissant une maîtrise complète du cycle de soudage, une cadence élevée, une gestion numérique du procédé sans réglage manuel, ainsi qu’une précision inégalée de la hauteur d’arc. Cette technologie apporte simplicité, rapidité d’exécution et fiabilité.
Le procédé d’arc tiré utilisé par le GYSTUD ARCPULL 350 INDUSTRY présente plusieurs avantages professionnels : répétabilité et fiabilité du procédé, soudure complète avec bonne pénétration, et protection gazeuse sans pollution.
L’interface digitale du poste permet de choisir entre deux modes de soudage :
- Mode synergique avec paramètres prédéfinis pour un usage rapide et efficace.
- Mode expert pour un contrôle total du cycle de soudage.
La mémoire intégrée peut sauvegarder jusqu’à 99 programmes personnalisés, facilitant ainsi la répétabilité des réglages.
Caractéristiques techniques principales :
- Alimentation : 208 à 240 V, fréquence 50/60 Hz.
- Courant de soudage : 10 à 350 A.
- Tension à vide : 20,4 à 34 V.
- Dimensions : 30 x 24,5 x 22 cm.
- Poids : 11,3 kg.
- Compatibilité avec acier et aluminium.
Le poste est conforme à la norme EN 60974-1 et est fabriqué en France.

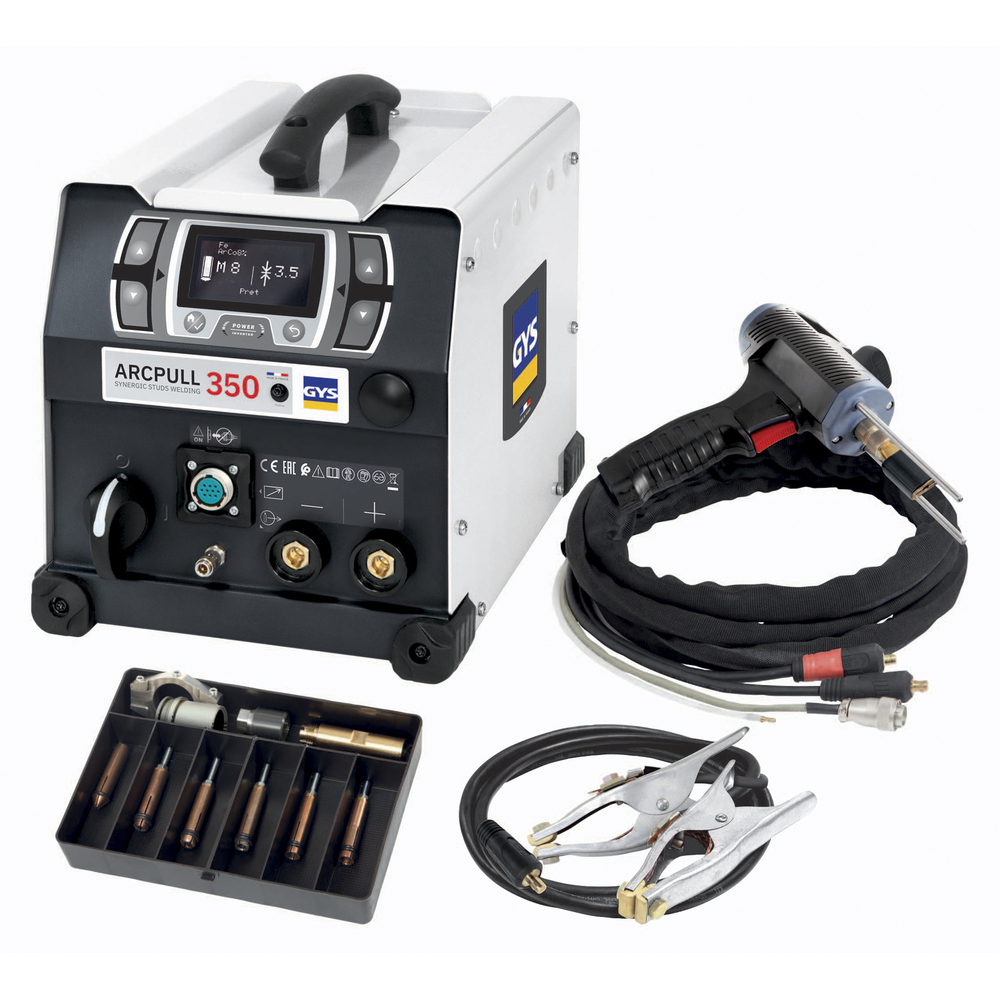

Le GYSTUD ARCPULL 350 INDUSTRY est livré avec un pistolet automatique synergique de 3 mètres et une boîte d’accessoires mandrins pour goujons. Plusieurs options sont disponibles, notamment un chariot weld 810, des consommables pour pistolet ARCPULL 350, ainsi que des manomètres 20 l/min et 30 l/min.
Ce poste de soudure robuste et performant est idéal pour les professionnels recherchant fiabilité, précision et facilité d’utilisation dans leurs travaux de soudage industriels.
Le principe d’utilisation repose sur quatre phases successives : amorçage, décapage, arc et accroche. Lors de l’amorçage, la pièce rapportée est mise en contact avec la tôle support et un arc électrique de faible intensité est créé. Le décapage assure le préchauffage et le nettoyage de la zone sans fusion des matériaux. Ensuite, le générateur augmente le courant pour créer un arc puissant qui fait fondre l’extrémité de la pièce rapportée et le support. Enfin, le pistolet plonge la pièce dans le bain de fusion pour réaliser la soudure.
Le poste propose deux modes de soudage accessibles via une interface digitale : un mode synergique avec paramètres prédéfinis pour un démarrage rapide, et un mode expert permettant un contrôle complet du cycle de soudage. La mémoire intégrée peut sauvegarder jusqu’à 99 programmes personnalisés.
L’utilisation prévoit la connexion du pistolet au générateur avec le produit éteint, la mise sous tension, puis la sélection du mode de soudage. Le poste peut être alimenté par une source monophasée entre 208 et 240 V. En cas d’utilisation avec un groupe électrogène, la tension et la fréquence doivent être conformes aux plages spécifiées.
Les accessoires nécessaires, tels que porte-goujons, porte-clous, coffrets d’extraction de rivets, adaptateurs de férules céramiques, doivent être installés et réglés sur le pistolet selon le type de pièce rapportée et la protection choisie (céramique, gaz ou sans gaz). Le réglage de la longueur des tiges de prise de masse et des porte-goujons s’effectue manuellement pour garantir la bonne sortie des pièces rapportées, généralement entre 0,5 et 2 mm au-delà de l’accessoire.
Le poste est prévu pour souder des goujons et ancres jusqu’à 8 mm de diamètre, avec ou sans protection gazeuse, utilisant une protection céramique si nécessaire. La protection gazeuse doit être réglée entre 12 et 15 l/min selon le matériau et la pièce. La polarité du pistolet se choisit en fonction du type de pièce et de son matériau, avec des recommandations précises selon les cas.
La cadence de soudage varie en fonction de la pièce rapportée, avec un temps de repos dynamique pour ne pas dépasser un courant effectif de 16 A sur le réseau. Par exemple, la pose d’anneaux de tirage aluminium peut atteindre environ 19 soudures par minute, tandis que des goujons acier plus épais sont soudés à un rythme plus lent.
Le positionnement des pinces de masse est important pour éviter le soufflage d’arc, avec une pince unique pour pièces jusqu’à 5 mm de diamètre, et deux pinces au-delà.
En cas de dysfonctionnement observé dans le cycle de soudage, les réglages du porte-goujon ou la position des pinces peuvent être ajustés selon les instructions fournies.
Ce poste s’utilise dans des environnements industriels adaptés, avec une température d’utilisation entre -10 et +40°C, et nécessite une ventilation suffisante pour évacuer les fumées et gaz de soudage.
En résumé, l’utilisation du GYSTUD ARCPULL 350 INDUSTRY consiste à préparer le poste (alimentation, connexion pistolet), sélectionner le mode de soudage, installer et régler les accessoires adaptés au type de pièce rapportée, puis lancer la soudure en suivant le cycle automatisé d’arc tiré. Le poste assure ainsi la soudure répétable et fiable de goujons et autres pièces rapportées dans un cadre industriel.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelles sont les principales caractéristiques techniques du GYSTUD ARCPULL 350 INDUSTRY ?
Ce poste de soudage à arc tiré monophasé offre une puissance réglable de 10 à 350 A avec une tension à vide de 20,4 à 34 V. Il est compatible avec l’acier et l’aluminium, et possède une régulation numérique assurant une parfaite stabilité de l’arc. Son pistolet intègre un moteur linéaire unique garantissant une maîtrise complète du cycle de soudage.
Comment fonctionne le procédé d’arc tiré sur ce poste ?
Le procédé comporte quatre phases : amorçage, décapage, arc et accroche. L’amorçage crée un arc électrique de faible intensité entre la pièce rapportée et la tôle support. Le décapage préchauffe et nettoie la zone sans fusion. Puis, un arc puissant fait fondre l’extrémité de la pièce et le support. Enfin, la pièce est plongée dans le bain de fusion pour réaliser la soudure.
Quels types de pièces rapportées peut-on souder avec ce poste ?
Le GYSTUD ARCPULL 350 INDUSTRY permet de souder des goujons, ancres à béton, anneaux de tirage, clous d’isolation, tiges d’extraction de rivets, sur des supports en acier ou aluminium, avec ou sans protection gazeuse. Les diamètres des goujons peuvent aller jusqu’à 8 mm.
Comment choisir et régler les accessoires de soudage adaptés ?
Le choix de l’accessoire (porte-goujon, porte-clou, coffret extraction rivet, adaptateur céramique) dépend du type, diamètre, matériau de la pièce rapportée et de la protection choisie. Le réglage des tiges de prise de masse et la longueur des pièces rapportées doivent être ajustés précisément selon les instructions (voir pages 14 à 20 du manuel). Le porte-goujon se règle pour que la pièce dépasse d’une longueur spécifique (5 mm sans férule, 15 mm avec férule céramique).
Quelles sont les recommandations pour la protection du bain de fusion ?
Selon le matériau à souder, une protection par férule en céramique ou par gaz est nécessaire. Par exemple, pour l’aluminium, l’argon ou un mélange argon-hélium est recommandé, tandis que pour l’acier, un mélange ArCO2 8% est utilisé. Le débit de gaz doit être réglé entre 12 et 15 l/min. Le choix du type de protection est précisé selon les pièces à souder dans le manuel.
Comment gérer la polarité et la cadence de soudage ?
La polarité du pistolet est choisie en fonction du type et matériau de la pièce rapportée pour optimiser la qualité de soudure (ex. : anneaux aluminium en polarité négative, anneaux acier en polarité positive). La cadence de soudage est calculée automatiquement pour ne pas dépasser un courant effectif de 16 A sur le réseau, avec un temps de repos variable selon la pièce soudée.
Quels sont les critères essentiels à vérifier pour la sécurité et la conformité ?
Le poste est conforme à la norme EN 60974-1. Il doit être utilisé dans un environnement ventilé entre -10 et +40°C. Le réseau électrique doit être correctement mis à la terre, et les câbles doivent être en bon état. Le soudage génère des fumées et gaz nécessitant une ventilation adaptée. Le positionnement des pinces de masse doit éviter le soufflage d’arc, avec une pince unique pour pièces jusqu’à 5 mm, et deux pinces au-delà.
Comment assurer la connexion et la mise en marche du poste ?
Le pistolet doit être connecté au générateur éteint, avec la bague de connexion vissée correctement. L’alimentation électrique doit être monophasée entre 208 et 240 V, avec protection adaptée (disjoncteur 16 A). En cas d’utilisation avec groupe électrogène, la tension, fréquence et puissance minimale doivent être respectées (au moins 15 kVA).
Dans quels contextes professionnels ce produit est-il le plus adapté ?
Ce poste est adapté aux environnements industriels exigeants pour la pose répétitive et fiable de goujons, anneaux et autres pièces rapportées sur acier ou aluminium. Sa technologie numérique et son pistolet motorisé facilitent la soudure en cycle automatisé, garantissant la précision et la cadence nécessaires pour les travaux intensifs sur chantier ou en atelier.
