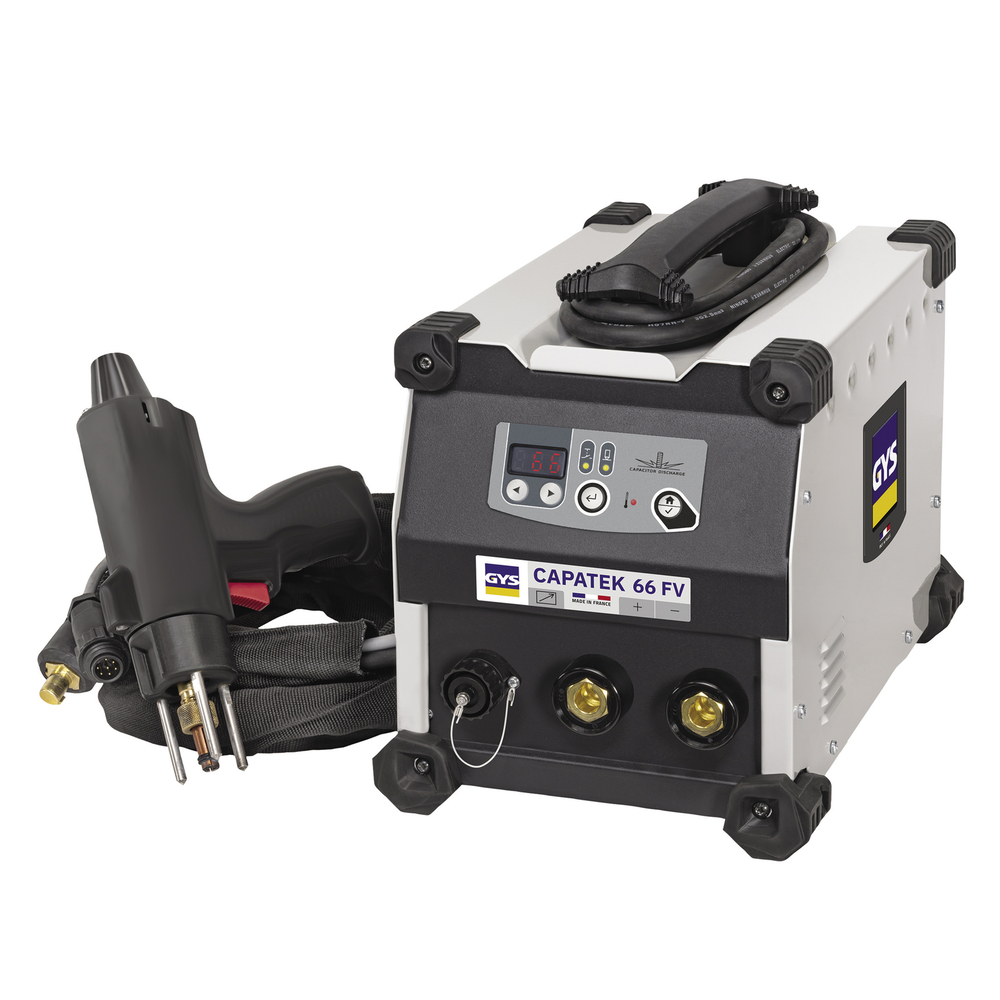

GYSTUD CAPATEK 66 FV - PISTOLET CONTACT - GYS - 076747

Découvrez le poste de soudure à décharge capacitive CAPATEK 66 FV, un générateur industriel innovant conçu pour le soudeurs professionnels. Ce modèle exceptionnel offre une soudure précise et sans déformation des goujons de diamètre M3 à M8 en acier cuivré et inox sur tôles fines.
Son fonctionnement repose sur une décharge de condensateurs de 66 mF avec un temps de recharge de 0 à 5 secondes. Compatible avec tous les réseaux monophasés (85 à 265 V), il est doté d'un pistolet ergonomique à effort réglable de 25 à 100 N. La conception tripode indépendante et le verrouillage à baïonnette assurent une stabilité optimale lors du soudage, tandis qu'un système de LED informe sur l’état d’utilisation et aide à la précision du travail.
Ses caractéristiques techniques incluent un réglage de tension entre 50 V et 200 V, un verrouillage de réglages, et un compteur de goujons à seuil réglable. Conçu pour résister aux surtensions jusqu'à 400 V, sa carrosserie renforcée et ses patins antichocs garantissent durabilité et fiabilité. Pratique, il vient avec des pinces de masse dédoublées et un enrouleur de câble intégré. Choisissez le CAPATEK 66 FV pour une soudure rapide, précise et sans compromis.

Le CAPATEK 66 FV est un générateur industriel à décharge capacitive par contact, capable de souder des goujons de diamètre M3 à M8 en acier cuivré & inox sur tôles fines sans marque ni déformation. Son pistolet ergonomique et révolutionnaire par contact, avec effort réglable, assure une cadence de soudage ultra rapide. Sa technologie «FV» vous permet de l’utiliser sur tous les réseaux monophasés (85 à 265 V).

• Décharge de condensateurs 66 mF.
• Temps de recharge de 0 à 5 s.
• Large choix de goujons, du M3 au M8.
• Longueur des goujons compatibles : 6 à 40mm

• Effort réglable de 25 à 100 N avec capotage pour éviter les manipulations intempestives.
• Conception tripode indépendant avec verrouillage à baïonnette pour une meilleure stabilité du pistolet pendant le soudage et faciliter la mise en place des mandrins
• Gâchette pour faciliter la maîtrise d’action de soudure.
• LED d’éclairage de la zone de soudage. Présence unique sur le marché, plusieurs fonctions :
- LED clignotement rapide, erreur, poste en charge.
- LED clignotement lent, atteinte comptage prévu des goujons.

• Réglage de la tension de 50 V à 200 V.
• Verrouillage des réglages.
• Compteur de goujons avec seuil réglable (incrémental ou décrémental).

• Protégé contre les surtensions jusqu’à 400 V (PROTEC 400).
• Carrosserie renforcée et patins antichocs sur toutes les faces externes.
• Changement facile de la polarité de soudage par connecteur à baïonnette 35/50.
• Livré avec deux pinces de masse dédoublées pour éviter les effets du soufflage magnétique.
• Poignée avec enrouleur de câble secteur intégré.
• Mise en veille automatique.
• Interrupteur ON/OFF situé à l’arrière du générateur.
• Ventilation active selon besoin.

Le poste de soudure GYSTUD CAPATEK 66 FV fonctionne par décharge capacitive par contact. L’utilisateur doit placer un goujon dans le porte-goujon, puis positionner le pistolet de manière à ce que les trois plots du tripode touchent la tôle, avec la pointe du goujon en contact avec la pièce à souder. Une LED intégrée s’allume pour indiquer ce contact. Lorsque la position est stable, l’utilisateur appuie sur la gâchette pour déclencher la soudure.

Le pistolet dispose d’un effort réglable de 25 à 100 N, ainsi que d’un réglage de la tension de soudage, ajustable de 50 V à 200 V, et d’un réglage du retrait sur le pistolet. Ces réglages peuvent être verrouillés ou déverrouillés selon les besoins. Le tripode du pistolet est indépendant et verrouillable par quart de tour, ce qui assure une stabilité optimale pendant la soudure et facilite la mise en place des mandrins porte-goujons.

Le poste est compatible avec des goujons de diamètre M3 à M8, en acier cuivré ou inox, sur des tôles fines. La longueur des goujons peut varier de 6 à 40 mm. L’appareil fonctionne sur tous les réseaux monophasés entre 85 et 265 V.

Le compteur de goujons intégré permet de suivre le nombre de goujons soudés, avec un seuil réglable. Lorsque ce seuil est atteint, la LED du pistolet clignote lentement et un signal visuel apparaît sur l’afficheur. La LED éclaire également la zone de soudage et clignote rapidement en cas d’erreur ou lorsque le poste est en charge.

En cas de fonctionnement non conforme, des messages d’erreur s’affichent sur l’écran, par exemple « DEF » en cas de défaut de charge des condensateurs, ou des codes d’erreur liés au pistolet. Une protection thermique bloque temporairement l’utilisation en cas de surchauffe, signalée par un témoin lumineux.

Le poste doit être utilisé dans un environnement approprié, sans poussière, gaz inflammables ni substances corrosives, à une température comprise entre -10 °C et +40 °C, avec une humidité relative adaptée.

Pour souder, il faut positionner correctement les pinces de masse, idéalement à égale distance du goujon, en utilisant les pinces doubles fournies pour éviter les effets du soufflage magnétique.

Des accessoires optionnels tels que des mandrins porte-goujons de différentes tailles et des kits de centrage avec canon anti-projection sont disponibles pour faciliter le soudage dans des zones difficiles d’accès et améliorer la précision.

Le résultat attendu est une soudure précise et rapide des goujons sur tôles fines, sans marque ni déformation visible sur la face opposée de la tôle. Avant toute série, il est recommandé de réaliser des essais sur éprouvette pour vérifier la qualité de la soudure.

En résumé, l’utilisation consiste à régler les paramètres (effort, tension, retrait), préparer le pistolet avec le porte-goujon adapté, positionner le pistolet en contact stable avec la pièce, déclencher la soudure par la gâchette, et suivre le comptage des goujons pour assurer la production.
