GYSTUD CAPATEK 66 FV - PISTOLET RETRAIT - GYS - 081000
Référence : G018081000
Découvrez GYSTUD CAPATEK 66 FV - PISTOLET RETRAIT - GYS - 081000 disponible à l'achat
- Générateur industriel performant pour soudage rapide
- Compatible avec goujons de M3 à M8 en divers matériaux
- Pistolet ergonomique avec retrait et effort réglables
- Interface intuitive pour un réglage de tension précis
- Conception robuste protégée contre les surtensions
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

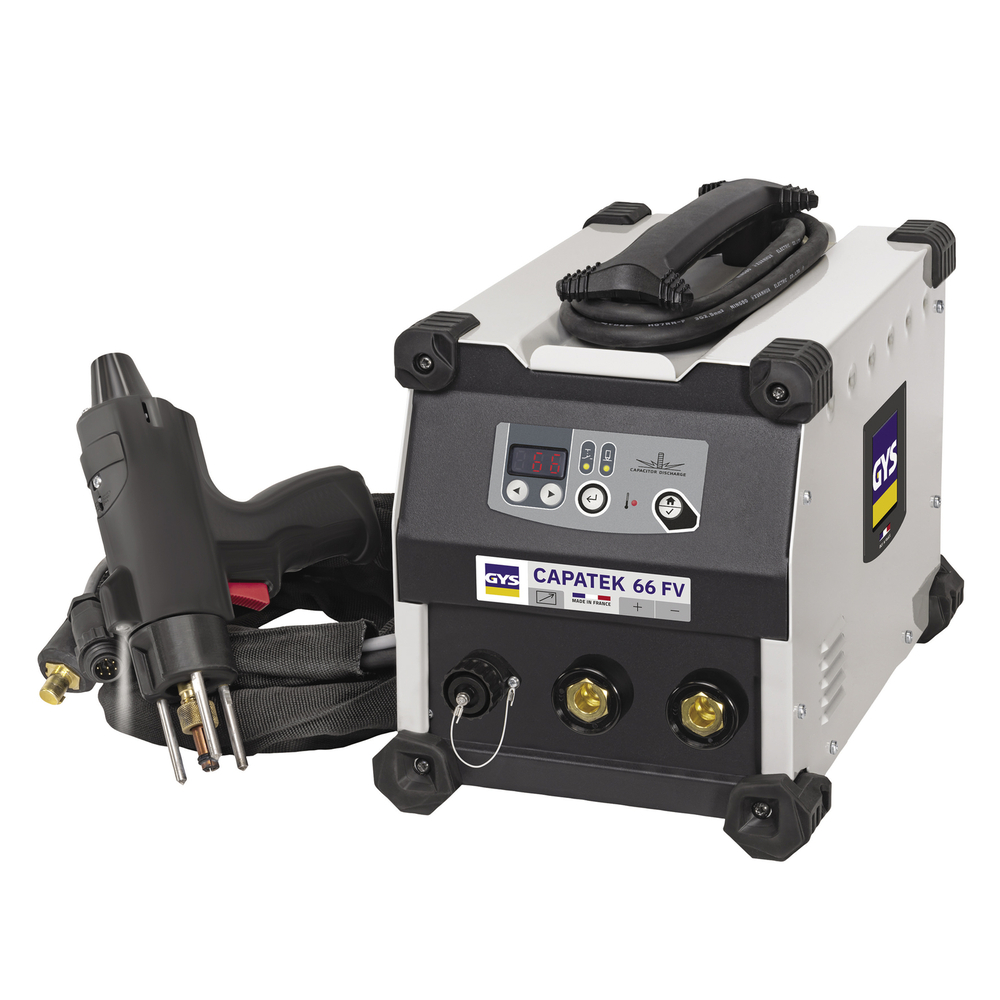

Le poste de soudure à décharge capacitive GYSTUD CAPATEK 66 FV est un générateur industriel performant conçu pour souder des goujons de diamètre M3 à M8 en acier cuivré, inox, aluminium et laiton sur tôles fines, tout en préservant l’intégrité du matériau. Avec son pistolet ergonomique offrant un retrait réglable, il permet une cadence de soudage rapide. La technologie «FV» le rend compatible avec tous les réseaux monophasés allant de 85 à 265 V.
Ce poste affiche une productivité maximale avec une décharge de condensateurs de 66 mF, un temps de recharge rapide (0 à 5 s), et un large choix de goujons compatibles de 6 à 40 mm. Le pistolet par retrait présente un effort ajustable de 20 à 50 N, ainsi qu'un réglage du retrait de 1 à 5 mm, garantissant une meilleure maîtrise du soudage.
Sa conception industrielle est protégée contre les surtensions et dispose d'une carrosserie renforcée, ainsi que d'un système de ventilation active. Avec une interface intuitive, le CAPATEK 66 FV offre un réglage de tension de 50 V à 200 V et un compteur de goujons à seuil ajustable. Ce poste est livré avec un pistolet de 3 m, des pinces de masse, et un mandrin porte goujon (M6), idéals pour une utilisation optimale.
Sa technologie « FV » permet une utilisation sur tous les réseaux monophasés, avec une plage de tension de 85 à 265 V. La décharge de condensateurs de 66 mF garantit une productivité maximale avec un temps de recharge rapide de 0 à 5 secondes. Le poste accepte un large choix de goujons, de M3 à M8, avec des longueurs compatibles allant de 6 à 40 mm.
Le pistolet par retrait offre un effort réglable de 20 à 50 N et un réglage du retrait de 1 à 5 mm, tous deux protégés par un capotage pour éviter les manipulations intempestives. Sa conception tripode indépendante avec verrouillage à baïonnette assure une excellente stabilité lors du soudage et facilite la mise en place des mandrins. La gâchette intégrée facilite la maîtrise de l’action de soudure. Une LED d’éclairage unique sur le marché éclaire la zone de soudage et signale plusieurs états : clignotement rapide en cas d’erreur, mauvais réglage ou poste en charge, clignotement lent à l’atteinte du comptage prévu des goujons.
L’interface utilisateur est intuitive avec un réglage de tension de 50 à 200 V, un verrouillage des réglages et un compteur de goujons à seuil réglable, fonctionnant en mode incrémental ou décrémental.
La conception industrielle du CAPATEK 66 FV inclut une protection contre les surtensions jusqu’à 400 V (PROTEC 400), une carrosserie renforcée avec patins antichocs sur toutes les faces externes, ainsi qu’un changement facile de la polarité de soudage via un connecteur à baïonnette 35/50. Le poste est livré avec deux pinces de masse dédoublées pour éviter les effets du soufflage magnétique, une poignée avec enrouleur de câble secteur intégré, une ventilation active selon les besoins, et un interrupteur ON/OFF situé à l’arrière.
Le conditionnement comprend un pistolet par retrait de 3 mètres, des doubles pinces de masse séparées et un mandrin porte goujon M6. En option, une boîte d’accessoires avec mandrins pour goujons M3, M4, M5, M6 et M8 est disponible.
Dimensions du générateur : 24 x 29 x 39 cm. Poids du pistolet par retrait : 660 g. Le poste est conforme à la norme IEC 62135-1 et bénéficie d’une fabrication française. L’indice de protection est IP21.
Ce poste de soudage est idéal pour une utilisation industrielle exigeante, garantissant rapidité, précision et robustesse dans le soudage par décharge capacitive.
Le CAPATEK 66 FV est un générateur industriel à décharge capacitive par retrait, capable de souder des goujons de diamètre M3 à M8 en acier cuivré, inox, aluminium et laiton sur tôles fines sans marque ni déformation. Son pistolet ergonomique et révolutionnaire avec retrait et effort réglables, assure une cadence de soudage ultra rapide. Sa technologie «FV» vous permet de l’utiliser sur tous les réseaux monophasés (85 à 265 V).
PRODUCTIVITÉ MAXIMALE
• Décharge de condensateurs 66 mF.
• Temps de recharge de 0 à 5 s.
• Large choix de goujons de M3 à M8.
• Longueur des goujons compatibles : 6 à 40 mm
PISTOLET PAR RETRAIT
• Effort réglable de 20 à 50 N avec capotage pour éviter les manipulations intempestives.
• Réglage du retrait de 1 à 5 mm avec capotage pour éviter les manipulations intempestives.
• Conception tripode indépendant avec verrouillage à baïonnette pour une meilleure stabilité du pistolet pendant le soudage et faciliter la mise en place des mandrins.
• Gâchette pour faciliter la maîtrise d’action de soudure.
• LED d’éclairage de la zone de soudage. Présence unique sur le marché, plusieurs fonctions :
- LED clignotement rapide, erreur, mauvais réglage, poste en charge.
- LED clignotement lent, atteinte comptage prévu des goujons.
INTERFACE INTUITIVE
• Réglage de la tension de 50 V à 200 V.
• Verrouillage des réglages.
• Compteur de goujons avec seuil réglable (incrémental ou décrémental).
CONCEPTION INDUSTRIELLE
• Protégé contre les surtensions jusqu’à 400 V (PROTEC 400).
• Carrosserie renforcée et patins antichocs sur toutes les faces externes.
• Changement facile de la polarité de soudage par connecteur à baïonnette 35/50.
• Livré avec deux pinces de masse dédoublées pour éviter les effets du soufflage magnétique.
• Poignée avec enrouleur de câble secteur intégré.
• Ventilation active selon besoin.
• Interrupteur ON/OFF situé à l’arrière du générateur
Livré avec :
- Pistolet par retrait (3 m)
- Doubles pinces de masse séparées
- 1 mandrin porte goujon (M6)
Le générateur permet de régler la tension de soudage entre 50 V et 200 V via une interface intuitive, avec un compteur de goujons dont le seuil est réglable en mode incrémental ou décrémental. Le poste recharge ses condensateurs en 0 à 5 secondes, ce qui autorise une cadence de soudage rapide.
Ce poste est utilisé pour souder des goujons de diamètre M3 à M8 en acier cuivré, inox, aluminium et laiton sur des tôles fines, sans provoquer de déformation ni laisser de trace thermique visible au verso. Il est destiné à un usage industriel, notamment pour des opérations exigeantes nécessitant rapidité et précision.
En cas de dysfonctionnement, plusieurs indications sont disponibles : la LED du pistolet clignote rapidement en cas d’erreur ou de mauvais réglage, et lentement lorsque le seuil du compteur de goujons est atteint. Le générateur se met en protection thermique en cas de surchauffe, bloquant temporairement l’utilisation jusqu’au refroidissement.
Pour préparer le matériel, il faut enlever l’anneau tripode, insérer le porte-goujon avec un léger dépassement de la tête du goujon, positionner le tripode avec verrouillage quart de tour, régler l’effort, le retrait et la tension, puis positionner les pinces de masse à égale distance du goujon pour éviter les effets du soufflage magnétique.
Le soudage s’effectue en plaçant le pistolet stable sur la tôle, en vérifiant l’allumage du voyant de contact, puis en appuyant sur la gâchette. Il est recommandé de réaliser des essais préalables sur des éprouvettes pour contrôler la qualité de la soudure.
En résumé, ce poste s’utilise dans un environnement industriel pour souder rapidement et précisément des goujons sur tôles fines, avec des réglages ajustables côté utilisateur pour maîtriser le processus de soudage par décharge capacitive par retrait.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quels types de goujons peut-on souder avec le GYSTUD CAPATEK 66 FV ?
Ce poste permet de souder des goujons de diamètre M3 à M8 en acier cuivré, inox, aluminium et laiton sur des tôles fines. Il accepte des longueurs de goujons de 6 à 40 mm, avec des réglages adaptés selon le matériau et la taille.
Comment fonctionne le pistolet par retrait et quels réglages sont possibles ?
Le pistolet par retrait offre un effort réglable de 20 à 50 N et un réglage du retrait de 1 à 5 mm, tous deux protégés par un capotage pour éviter les manipulations intempestives. Il est conçu en tripode indépendant avec verrouillage à baïonnette pour une meilleure stabilité et une mise en place facilitée des mandrins. La gâchette permet de déclencher la soudure, tandis qu’une LED éclaire la zone et signale les états du poste.
Quels sont les critères techniques garantissant la productivité du poste ?
Le CAPATEK 66 FV dispose d’une décharge capacitive de 66 mF assurant une productivité maximale, avec un temps de recharge rapide des condensateurs de 0 à 5 secondes. Sa technologie « FV » lui permet une utilisation sur tous les réseaux monophasés de 85 à 265 V, avec un réglage de tension de 50 à 200 V via une interface intuitive.
Quelles protections et normes assurent la sécurité et la robustesse du poste ?
Ce poste est conforme à la norme IEC 62135-1 et bénéficie d’une fabrication française. Il intègre une protection contre les surtensions jusqu’à 400 V (PROTEC 400), une carrosserie renforcée avec patins antichocs, ainsi qu’une ventilation active. L’indice de protection est IP21, garantissant une protection contre les chutes verticales de gouttes d’eau et l’accès aux parties dangereuses.
Comment le compteur de goujons fonctionne-t-il et quelles sont ses fonctionnalités ?
Le poste est équipé d’un compteur de goujons avec seuil réglable, fonctionnant en mode incrémental ou décrémental. Lorsque le seuil est atteint, la LED du pistolet clignote lentement et un indicateur s’affiche sur l’interface. Le compteur peut être activé, désactivé, consulté, remis à zéro, et les réglages sont verrouillables pour éviter toute modification non souhaitée.
Quels sont les signaux d’alerte et protections en cas de dysfonctionnement ?
Le poste signale les erreurs par un clignotement rapide de la LED du pistolet et affiche des messages d’erreur sur l’écran. Il intègre une protection thermique qui bloque temporairement l’utilisation en cas de surchauffe. Les défauts possibles incluent la protection thermique, la surtension, le défaut de charge des condensateurs, la gâchette appuyée au démarrage, et des erreurs liées au pistolet (durée de déplacement du goujon, réglage du ressort trop fort).
